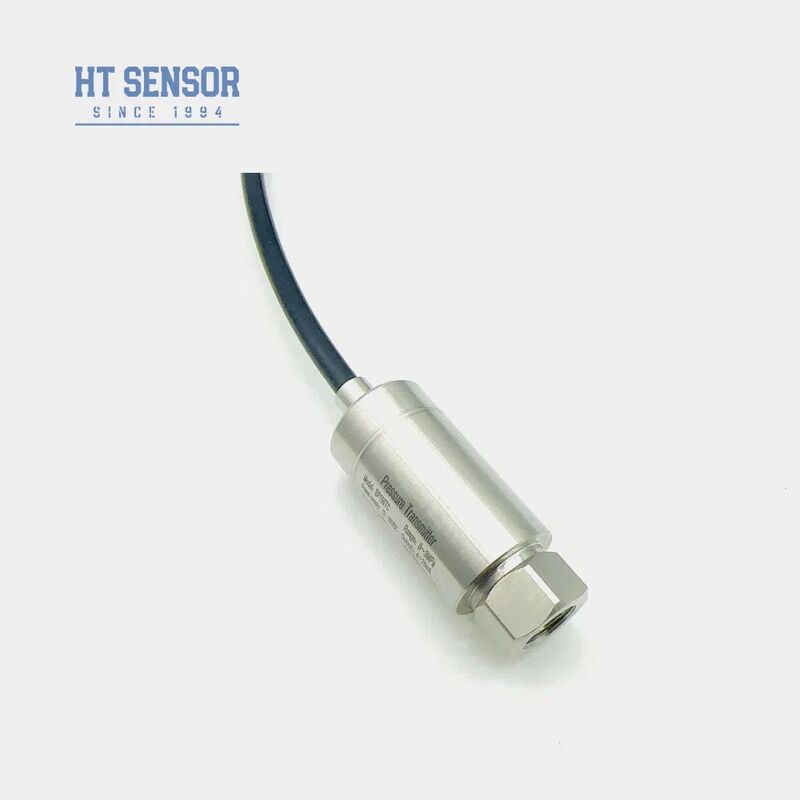

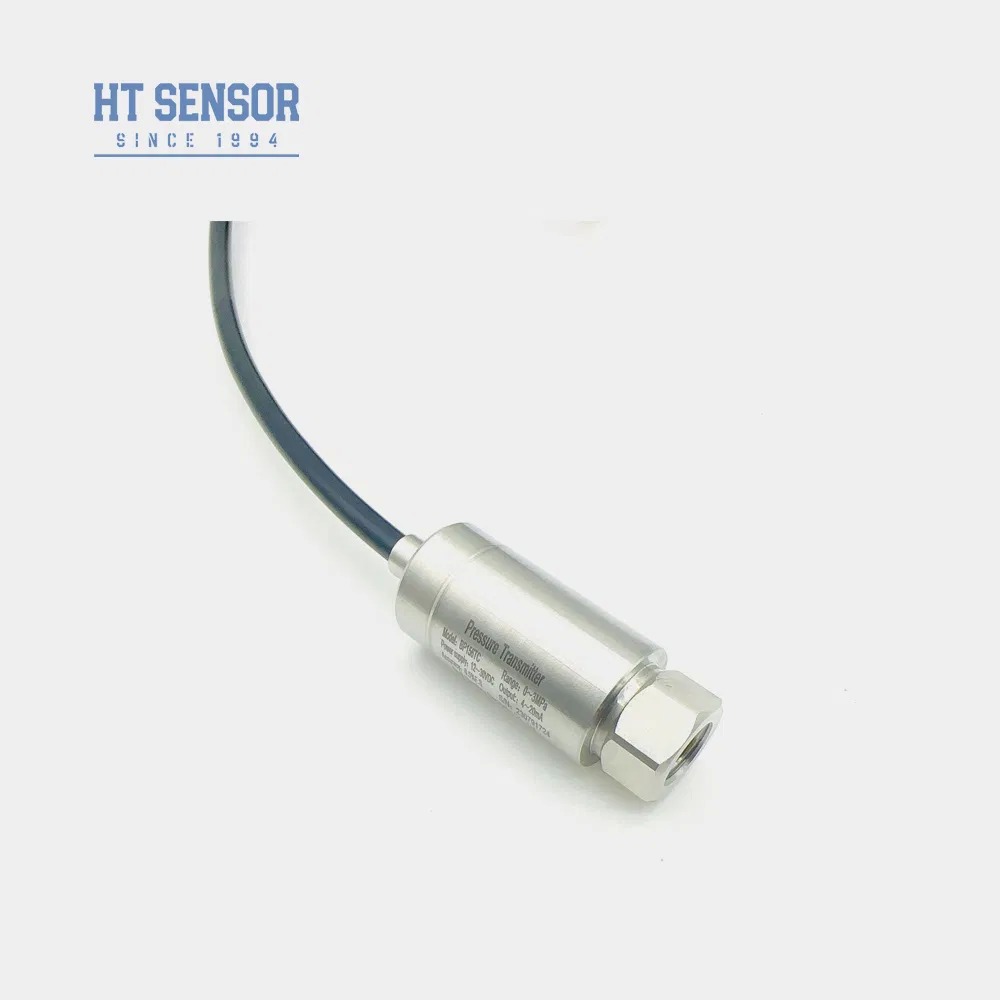

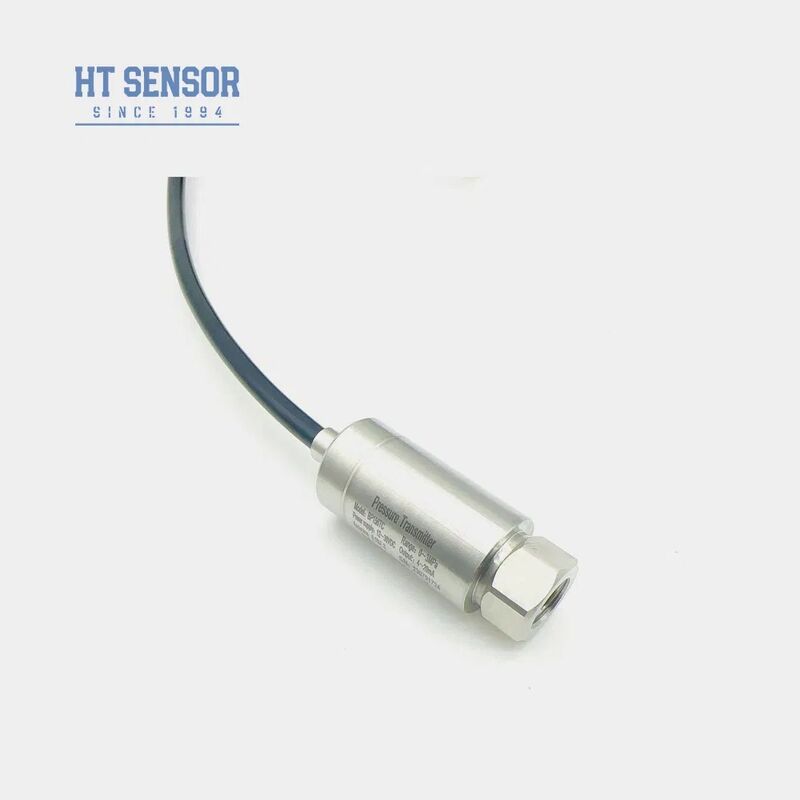

BP156 Transmissor de pressão
O transmissor de pressão BP156 é uma solução rentável desenvolvida especificamente para compressores de ar e equipamentos de refrigeração.Incorporando a mais recente tecnologia e com um circuito de transmissão de alto desempenho desenvolvido independentemente pela nossa empresa, este transmissor oferece dimensões compactas, forte resistência à humidade e excelentes capacidades de interferência anti-electromagnética.Produtos semiacabados, e os produtos acabados garantem um desempenho estável e fiável.
Características do produto
- Ampla gama de medições com construção de aço inoxidável
- Disponíveis várias configurações de interface de pressão
- Design compacto e leve
- Calibração a zero e a escala completa ajustável
- Alta precisão com toda a estrutura de aço inoxidável
Aplicações
- Medição da pressão de gases e líquidos não corrosivos utilizando aço inoxidável 316L
- Aplicações na indústria marítima e da aviação
- Processos industriais, incluindo petróleo, química, metalurgia, geração de energia e hidrologia
- Sistemas de controlo hidráulico e pneumático
Parâmetros de desempenho
| Parâmetro | Especificações |
|---|
| Faixa de medição | 0kPa ~ 10kPa...5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidade e Histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10MPa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g, 55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,05 kg |
Especificações do sinal de saída
| Sinais de saída | Tensão de alimentação | Tipo de saída |
|---|
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | | 3 fios |
0/1 ~ 5V
0/1 ~ 10V
0.5~4.5V | 5VDC | |
Exemplos de seleção
Informações de encomenda
Dicas importantes para encomendar
- Assegurar a compatibilidade do meio de medição com as partes de contacto do produto
- Os produtos do tipo à prova de explosão não incluem cabeças de visualização digital
- Para transmissores com ecrã LCD ou LED, a fonte de alimentação não deve ser inferior a 20VDC
- Instalar dispositivos de proteção contra raios e garantir a fixação à terra adequada para uma operação confiável
- Para temperaturas de funcionamento inferiores a -20oC, selecionar vedação de anel O de EPDM em vez de borracha fluorada
- O comprimento padrão do cabo é de 1,5 m (material de polietileno); especificar materiais alternativos, se necessário
- Avise-nos de requisitos especiais, incluindo vibração forte, força de impacto ou interferência eletromagnética
Guia de encomendas
BP15X. Transmissor de pressão analógico.
| Código | Esboço Construção |
|---|
| 5 | Fecho de Packard |
| 6 | Cabo de saída direta selado 1,5 metros |
| 7 | Conector Mini Hirschmann |
| 8 | Grande conector Hirschmann |
| Código | Fornecimento de energia |
|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Outro. |
| Código | Sinais de saída |
|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Código | Conexão de pressão |
|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Outros (Flancas) |
| Código | Conexão elétrica |
|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Cabo fechado saída 1,5 metros |
| B4 | Outro. |
| Código | Tipo de pressão |
|---|
| G | Pressão de medição |
| A | Pressão absoluta |
| S | Pressão de referência selada |
Perguntas Frequentes
Quais são as características dos seus sensores de pressão?
Alta precisão, durabilidade e excelente desempenho.
Posso personalizar especificações especiais?
Sim, os nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
Qual é a sua capacidade de produção?
As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
Qual é o período típico de entrega?
5 a 8 dias úteis para modelos normais.
Qual é o preço dos produtos?
Preços competitivos com descontos para encomendas a granel ou parceiros a longo prazo.
Qual é a garantia dos seus produtos e serviço pós-venda?
Nosso tempo de garantia é de 24 meses após o envio, e nossa equipe pós-venda responderá às suas perguntas dentro de 24 horas.
