Informação detalhada

Modelo NÃO.:	BP156	Meio de medição:	Líquido
Grau de precisão:	0,2g	Faixa de pressão:	0kpa~10kpa...5MPa
Classificação IP:	ip65	Tipo de pressão:	Pressão de medição, pressão absoluta, pressão selada
Material da Habitação:	316L	Temperatura de compensação:	-10 ℃ ~ 70 ℃
Sobrecarga:	≤ 1,5 vezes a faixa nominal	Precisão @ 25ºC:	± 0,25% (tip.) ± 0,5% (máx.)
Estabilidade a longo prazo:	± 0,1%fs/ano (tip.) ± 0,2%FS/ano (máx.)	Temperatura operacional:	-20ºC ~ 80ºC
Temperatura de armazenamento:	-40ºC ~ 120ºC	Material do diafragma:	316L
Peso:	~ 0,05 kg
Destacar:	Transmissor de pressão Hengtong Bp156 , Sensor de pressão analógico OEM , Sensor de pressão de ar com garantia

Descrição de produto

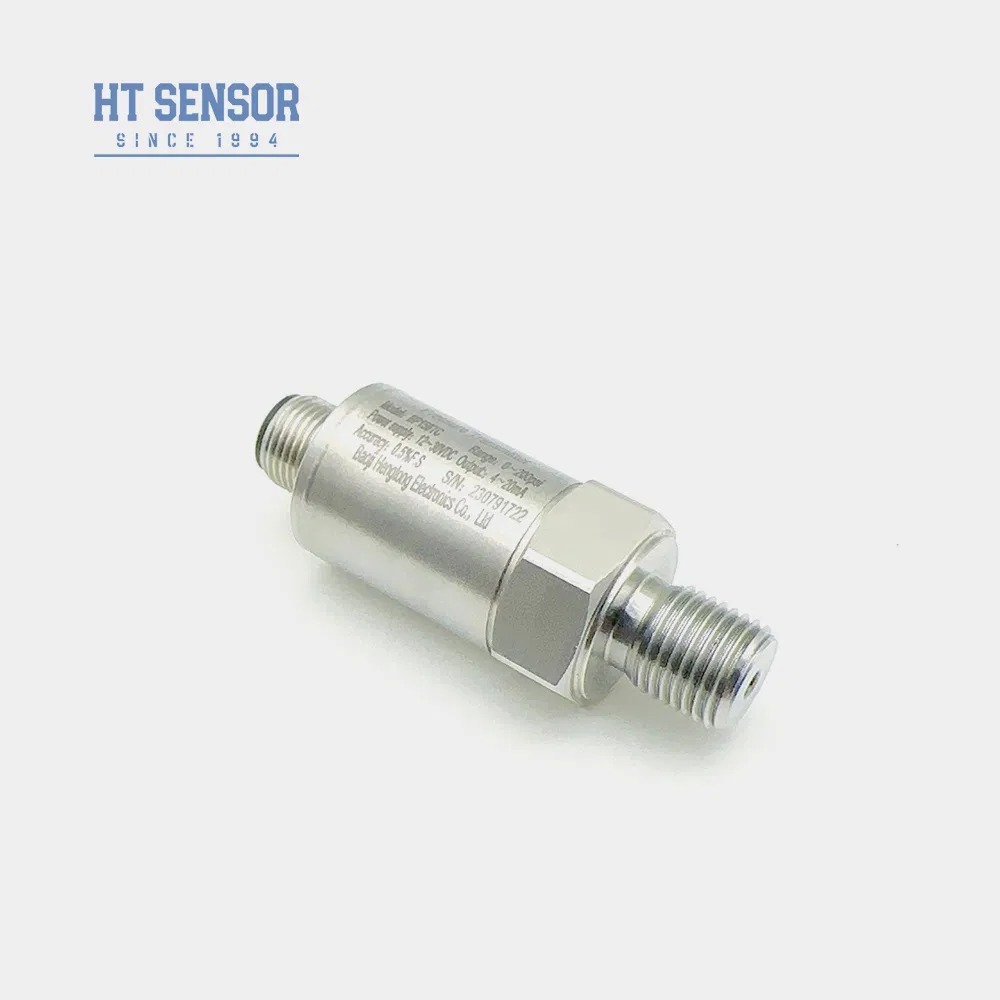

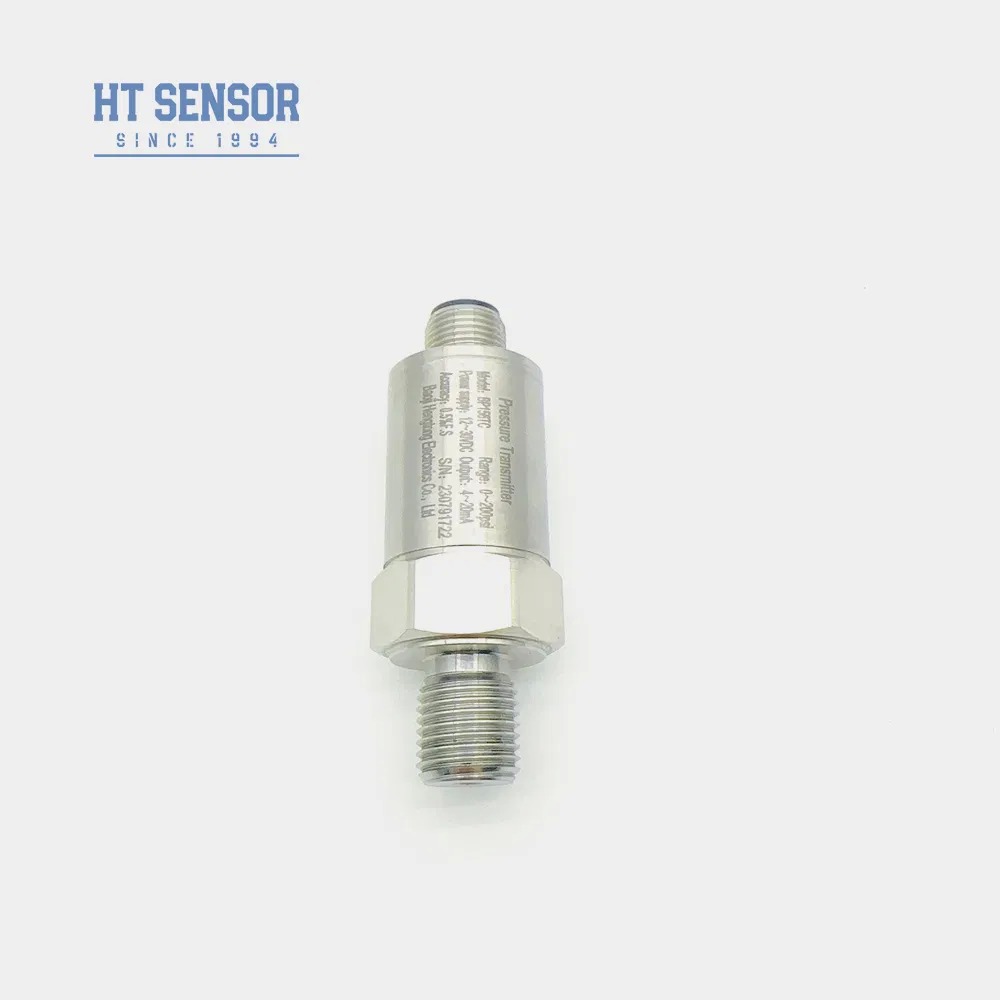

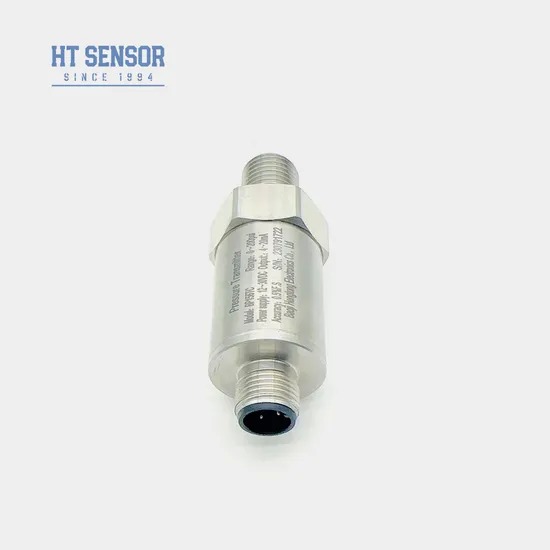

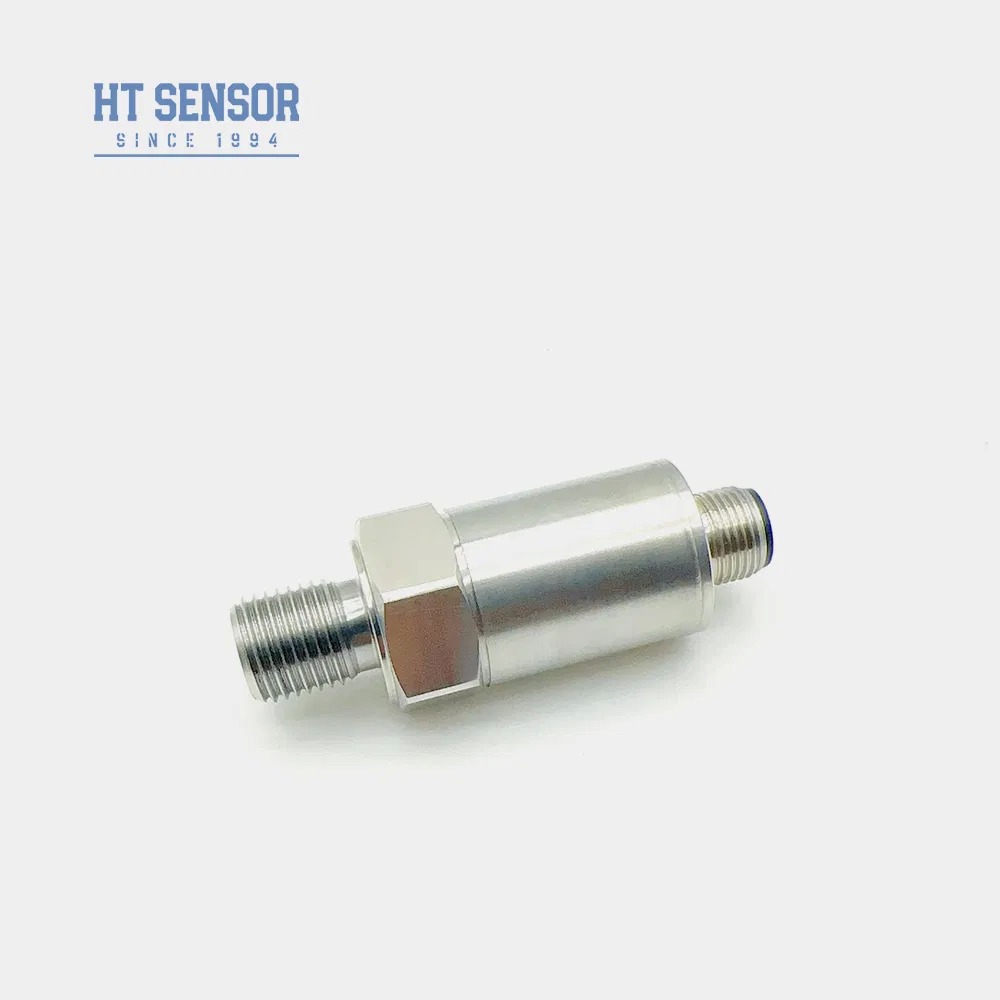

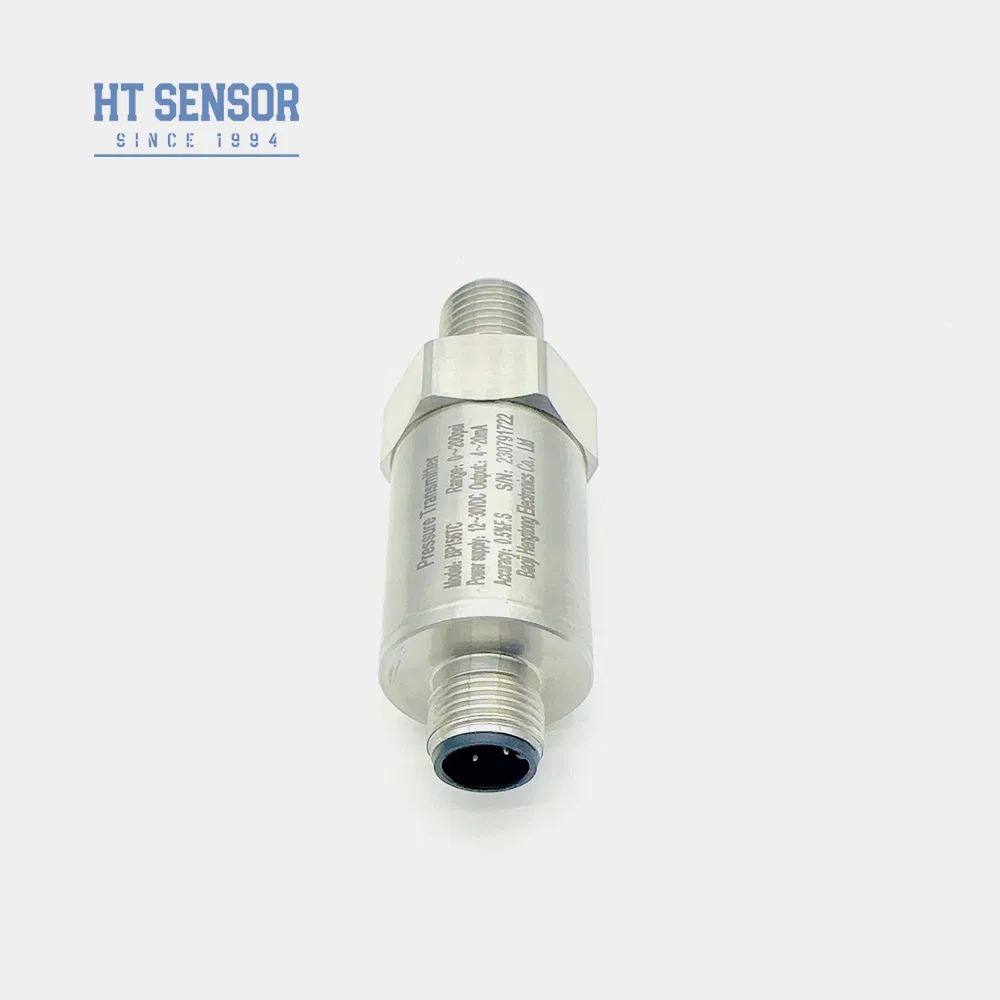

BP156 Transmissor de pressão

O transmissor de pressão BP156 utiliza o núcleo de membrana de isolamento resistente à pressão de silício da série HT, cheio de óleo, como elemento de medição do sinal.O circuito de processamento de sinal está localizado dentro de uma caixa de aço inoxidável, convertendo o sinal do sensor num sinal de saída padrão. O produto foi submetido a testes rigorosos e à triagem do envelhecimento de componentes, produtos semiacabados,e produtos acabados para garantir um desempenho estável e fiável.

Características do produto

Ampla gama de medições com estrutura de aço inoxidável e diversas formas de interface de pressão
Classificação de proteção IP65 com construção de aço inoxidável
Calibração ajustável a escala zero e a escala completa
Alta precisão com toda a estrutura de aço inoxidável

Aplicações

Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
Aplicadas nas indústrias marítima e da aviação
Utilizado em processos industriais no local, incluindo petróleo, química, metalurgia, geração de energia e hidrologia
Utilizados em sistemas de controlo hidráulico e pneumático

Parâmetros de desempenho

Faixa de medição	0kPa ~ 10kPa...5MPa
Tipo de pressão	Pressão de medição, pressão absoluta, pressão selada
Sobrecarga	≤ 1,5 vezes o intervalo nominal
Precisão @ 25oC	± 0,25% (tipo) ± 0,5% (máximo)
Repetibilidade e Histerese	0.02% F.S. (tipo) 0.05% F.S. (máximo)
Estabilidade a longo prazo	± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo)
Desvio da temperatura do ponto zero	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Desvio de temperatura em escala completa	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Resposta de frequência	2.4Khz
Temperatura de compensação	0-70oC ((≤10MPa, personalizável)
Temperatura de funcionamento	-20oC a 80oC
Temperatura de armazenamento	-40oC a 120oC
Vibração	10 g, 55 Hz ~ 2 kHz
Material de habitação	304, 316L
Material do diafragma	316L
Resistência ao isolamento	100MΩ 100VDC
Classificação à prova de explosão	Ex db IIC T6 Gb
Classificação de protecção	IP65
Selo O-Ring	Fibras de polietileno
Peso	~ 0,05 kg

Configuração do sinal de saída

Sinais de saída	Tensão de alimentação	Tipo de saída
4 ~ 20 mA	12 ~ 30VDC	2/3/4 de fio
0~10/20mA		3 fios
0/1 ~ 5V 0/1 ~ 10V 0.5~4.5V	5VDC

Exemplos de seleção

Dicas para encomendar

Assegurar a compatibilidade do meio de medição com as partes de contacto do produto
Os produtos do tipo à prova de explosão não incluem cabeças de visualização digital
Para os transmissores com cabeça de ecrã LCD ou LED, a fonte de alimentação não deve ser inferior a 20VDC.
Instalar dispositivos de proteção contra raios e garantir a fixação à terra adequada para uma operação confiável
Para temperaturas de funcionamento inferiores a -20oC, selecionar vedação de anel O de EPDM em vez de borracha fluorada
O comprimento padrão do cabo é de 1,5 m com material de polietileno; especificar as alternativas na ordem
Informar-nos de requisitos especiais, incluindo vibração forte, força de impacto, ou interferência eletromagnética

Guia de encomendas

BP15X. Transmissor de pressão analógico.

Código	Esboço Construção
5	Fecho de Packard
6	Cabo de saída direta selado 1,5 metros
7	Conector Mini Hirschmann
8	Grande conector Hirschmann

Intervalo de medição: 0kPa ~ 10kPa...5MPa
(0-X) Kpa ou MPa

Código	Fornecimento de energia
D1	24VDC
D2	5VDC
D3	Outro.

Código	Sinais de saída
S1	4 ~ 20mADC
S2	1 ~ 5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0.5~4.5VDC

Código	Conexão de pressão
J1	M20×1.5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Outros (Flancas)

Código	Conexão elétrica
B1	Hirschmann
B2	PG7
B3	Cabo fechado saída 1,5 metros
B4	Outro.

Código	Tipo de pressão
G	Pressão de medição
A	Pressão absoluta
S	Pressão de referência selada

Perguntas Frequentes

Quais são as características dos seus sensores de pressão?

Alta precisão, durabilidade e excelente desempenho.

Posso personalizar especificações especiais?

Sim, os nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.

Qual é a sua capacidade de produção?

As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.

Qual é o período típico de entrega?

5-8 dias úteis para modelos normais.

Qual é o preço dos produtos?

Preços competitivos com descontos para encomendas a granel ou parceiros a longo prazo.

Qual é a garantia dos seus produtos e serviço pós-venda?

Nosso tempo de garantia é de 24 meses após o envio, e nosso serviço pós-venda responderá às suas perguntas dentro de 24 horas.
