Informação detalhada

Modelo NÃO.:	BP156	Meio de medição:	Líquido
Grau de precisão:	0,2g	Faixa de pressão:	0kpa~10kpa...5MPa
Classificação IP:	ip65	Tipo de pressão:	Pressão de medição, pressão absoluta, pressão selada
Material da Habitação:	316L	Temperatura de compensação:	-10 ℃ ~ 70 ℃
Temperatura operacional:	-20ºC ~ 80ºC	Temperatura de armazenamento:	-40ºC ~ 120ºC
Material do diafragma:	316L	Resistência de Isolamento:	100mΩ 100VDC
Classificação à prova de explosão:	DB ex IIC T6 Gb	anel de vedação:	Fibras de polietileno
Peso:	~ 0,05 kg
Destacar:	Sensor de pressão de aço inoxidável 316L , Transmissor de pressão de óleo e gás de 4 a 20 mA , MTensor de pressão com garantia

Descrição de produto

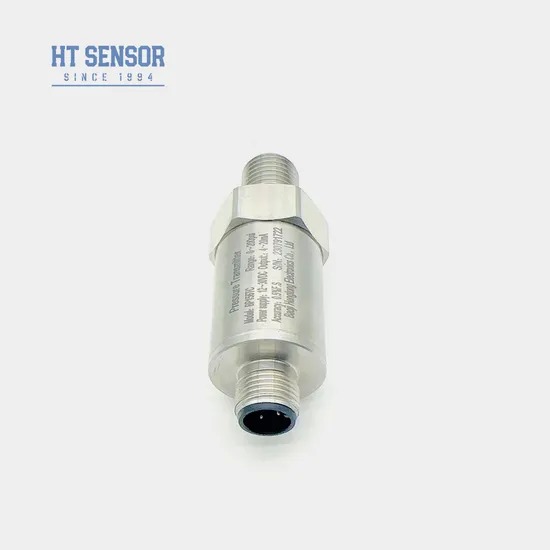

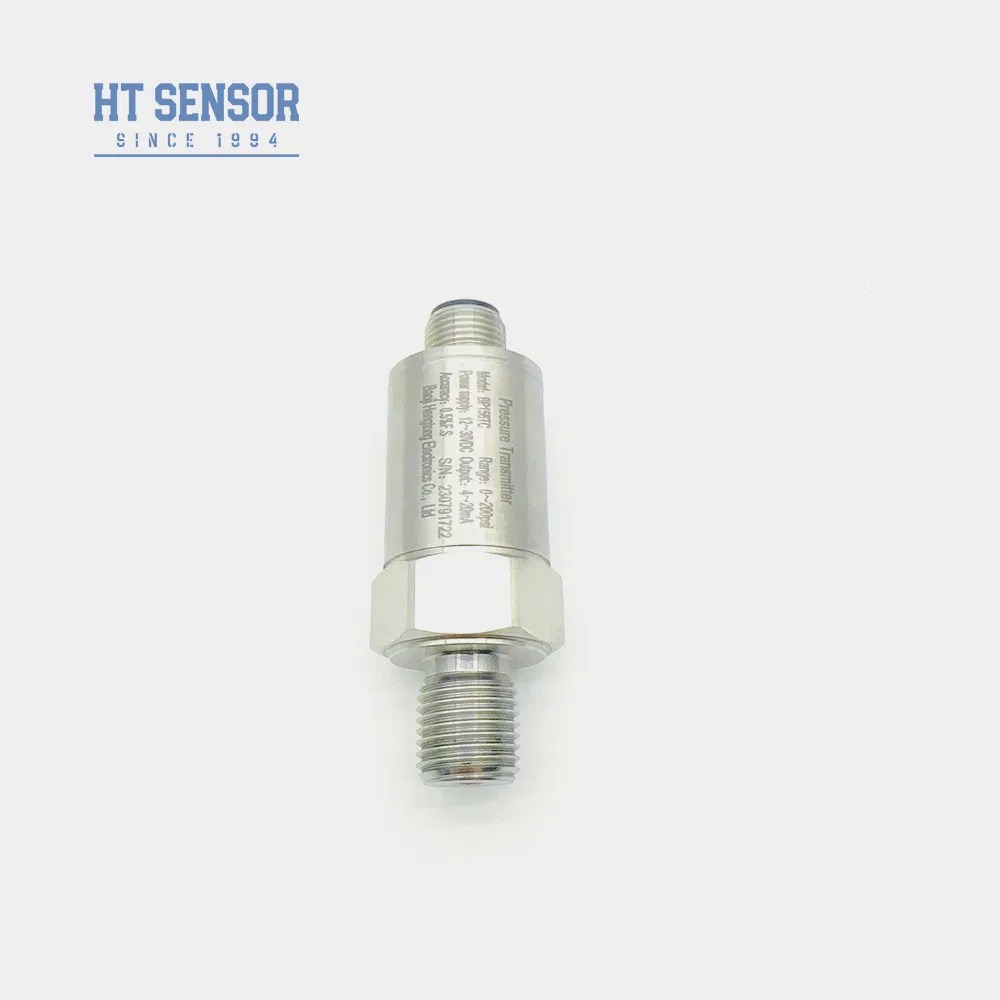

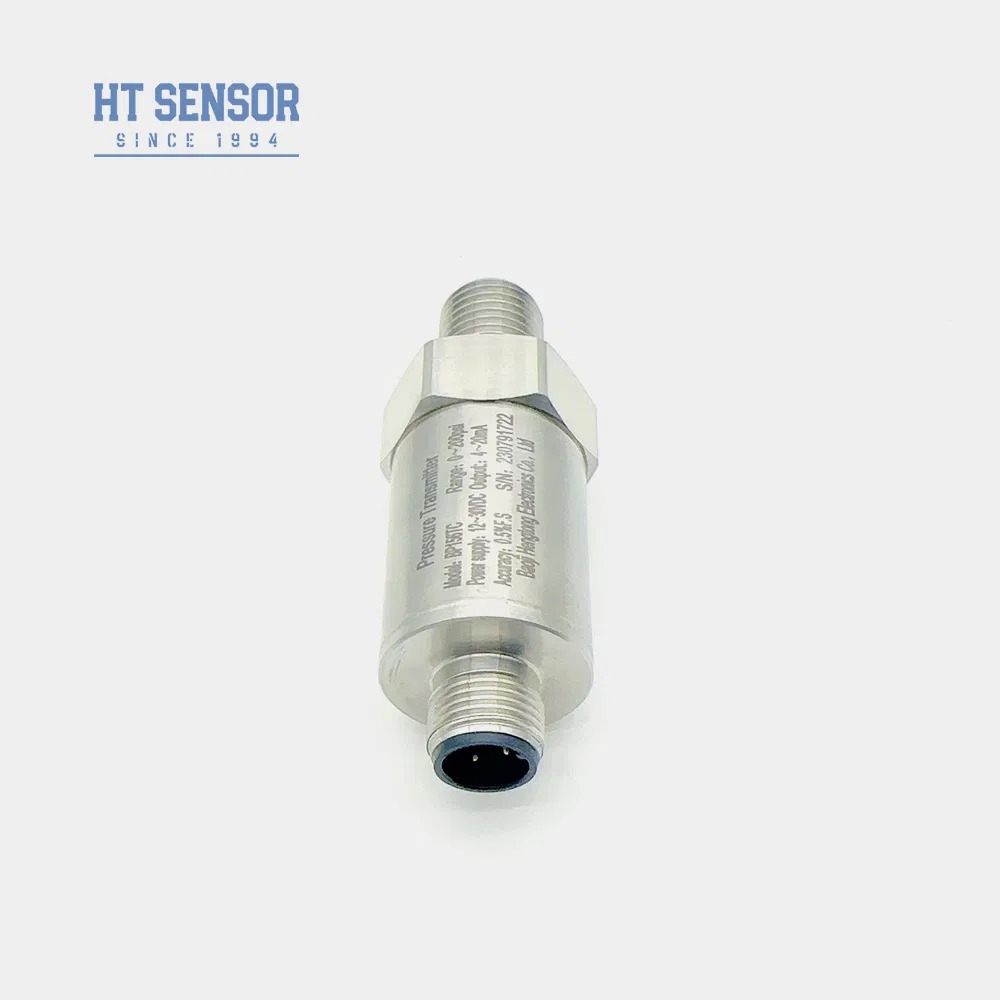

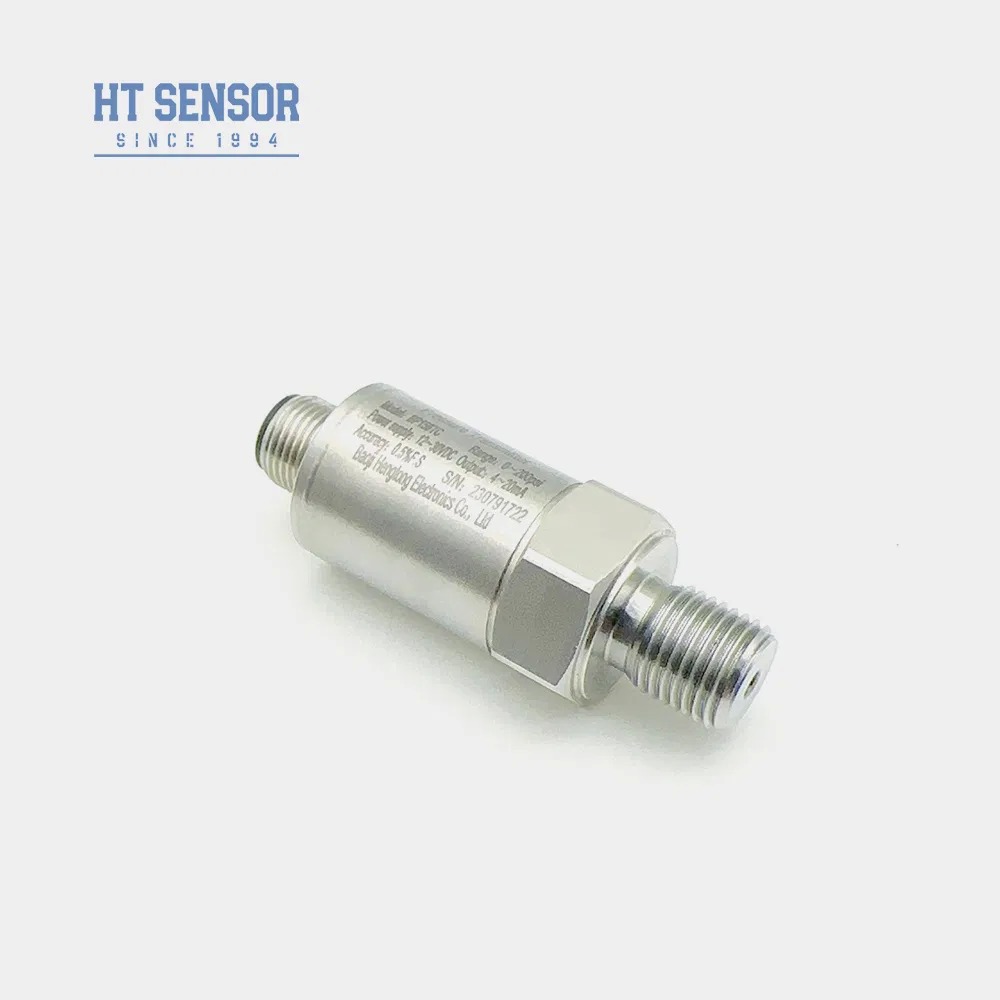

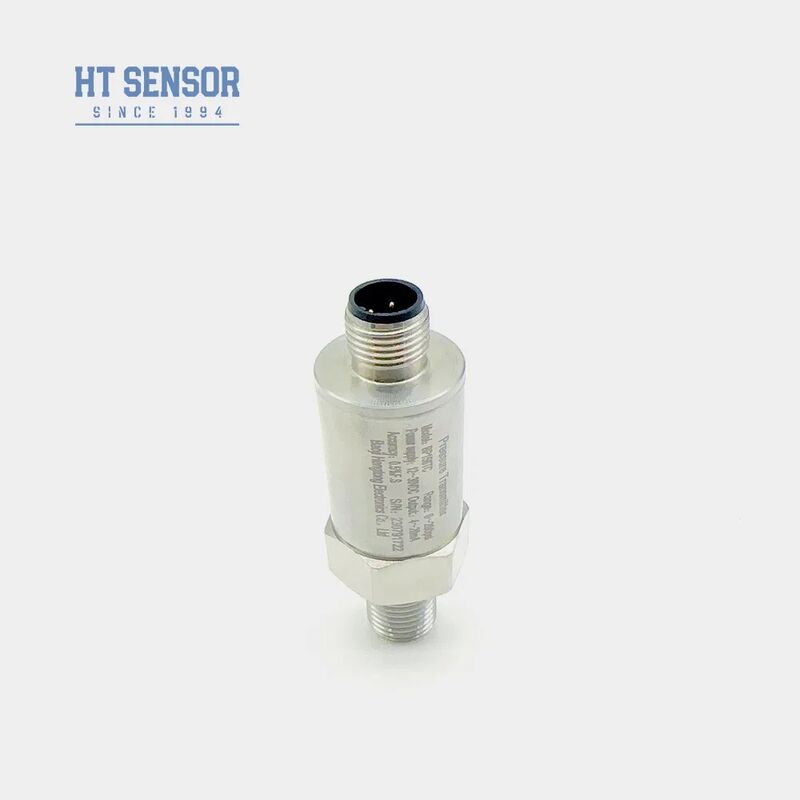

BP156 Transmissor de pressão

O transmissor de pressão BP156 utiliza a tecnologia de núcleo preenchido com óleo de membrana de isolamento resistente à pressão de silício da série HT como elemento de medição do sinal.O circuito de processamento de sinal está alojado dentro de um invólucro de aço inoxidável durávelCada unidade é submetida a testes rigorosos e à triagem do envelhecimento de componentes, produtos semiacabados,e produtos acabados para garantir um desempenho estável e fiável.

Características fundamentais

Ampla gama de medições com construção de aço inoxidável
Disponíveis várias configurações de interface de pressão
Classificação de proteção IP65 para ambientes adversos
Capacidade de calibração em escala zero e completa
Precisão de medição de alta precisão

Aplicações

Medição da pressão de gases e líquidos não corrosivos utilizando aço inoxidável 316L
Aplicações na indústria marítima e da aviação
Monitorização dos processos industriais no sector do petróleo, da química, da metalurgia, da geração de energia e da hidrologia
Sistemas de controlo hidráulico e pneumático

Especificações de desempenho

Faixa de medição	0kPa ~ 10kPa...5MPa
Tipo de pressão	Pressão de medição, pressão absoluta, pressão selada
Capacidade de sobrecarga	≤ 1,5 vezes o intervalo nominal
Precisão @ 25oC	± 0,25% (tipo) ± 0,5% (máximo)
Repetibilidade e Histerese	0.02% F.S. (tipo) 0.05% F.S. (máximo)
Estabilidade a longo prazo	± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo)
Desvio da temperatura do ponto zero	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Desvio de temperatura em escala completa	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Resposta de frequência	2.4Khz
Temperatura de compensação	0-70oC ((≤10MPa, personalizável)
Temperatura de funcionamento	-20oC a 80oC
Temperatura de armazenamento	-40oC a 120oC
Resistência à vibração	10 g, 55 Hz ~ 2 kHz
Material de habitação	304, 316L aço inoxidável
Material do diafragma	316L aço inoxidável
Resistência ao isolamento	100MΩ 100VDC
Classificação à prova de explosão	Ex db IIC T6 Gb
Classificação de protecção	IP65
Selo O-Ring	Fibras de polietileno
Peso	~ 0,05 kg

Configuração do sinal de saída

Sinais de saída	Tensão de alimentação	Tipo de saída
4 ~ 20 mA	12 ~ 30VDC	2/3/4 de fio
0~10/20mA		3 fios
0/1 ~ 5V 0/1 ~ 10V 0.5~4.5V	5VDC

Exemplos de seleção

Orientações de encomenda

Assegurar a compatibilidade dos meios de comunicação com os materiais em contacto com o produto
Os modelos à prova de explosão não incluem cabeças de visualização digital
Os transmissores com ecrã LCD/LED exigem uma fonte de alimentação mínima de 20VDC.
Instalar dispositivos de proteção contra raios e garantir a fixação à terra adequada para uma operação confiável
Para temperaturas inferiores a -20oC, especificar o selo de anel O EPDM
Comprimento padrão do cabo: 1,5 m (material de polietileno)
Especificar requisitos especiais para vibrações, impactos ou interferências eletromagnéticas

Guia de encomenda

BP15X. Transmissor de pressão analógico.

Código	Esboço Construção
5	Fecho de Packard
6	Cabo de saída direta selado 1,5 metros
7	Conector Mini Hirschmann
8	Grande conector Hirschmann

Opções de configuração

Faixa de medição	0kPa ~ 10kPa...5MPa (0-X) Kpa ou MPa X: Indica o intervalo de medição real
Fornecimento de energia	D1: 24VDC D2: 5VDC D3: Outros
Sinais de saída	S1: 4~20mADC S2: 1~5VDC S3: 0~5VDC S4: 0~10mADC S5: 0~20mADC S6: 0~10VDC S7: 0,5 a 4,5 VDC
Conexão de pressão	J1: M20×1.5 J2: G1/2 J3: G1/4 J4: 7/16-20UNF J5: Outros ((¢50.4 Flange)
Conexão elétrica	B1: Hirschmann B2: PG7 B3: cabo fechado saída 1,5 metros B4: Outros
Tipo de pressão	G: Pressão de medição A: Pressão absoluta S: Pressão de referência selada

Perguntas Frequentes

Quais são as características dos seus sensores de pressão?

Alta precisão, durabilidade e excelente desempenho.

Posso personalizar especificações especiais?

Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas.

Qual é a sua capacidade de produção?

As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, capazes de atender a encomendas em grande escala.

Qual é o período típico de entrega?

5-8 dias úteis para modelos normais.

Qual é o preço dos produtos?

Preços competitivos com descontos para encomendas a granel ou parceiros a longo prazo.

Qual é a garantia dos seus produtos e serviço pós-venda?

Garantia de 24 meses após o envio.

etiqueta:

Certificação:	CE, RoHS, ISO9001

Quantidade de ordem mínima:	1
Preço:	20
