1/2NPT Thread Connect Pressure Transmitter Sensor Flush Diaphragm Pressure Transmitter
Product Details
| Modelo N.O.: | BPHT24-IX | Personalizado: | OEM/ODM |
|---|---|---|---|
| Peso: | ~ 0,3 kg | Grau de precisão: | 00,5% |
| Material de habitação: | 304 S.S. | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Intervalo de pressão: | - 100kpa... 0kpa ~ 10kpa... 100MPa | Tipo de estrutura: | Transmissor de pressão de silício difuso |
| Mediano de medição: | Ar e líquido | Classificação IP: | IP65 |
| Destacar |
1/2NPT Sensor de transmissor de pressão de ligação de fios,Sensor de transmissão de pressão Diafragma de descarga,1/2NPT Transmissor de pressão do diafragma |
||
Product Description

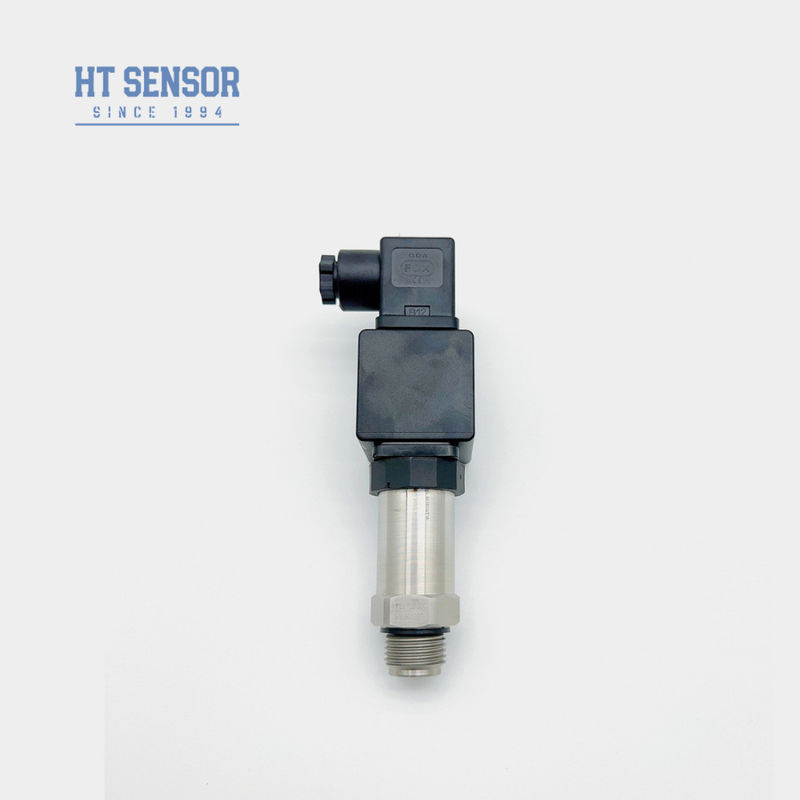

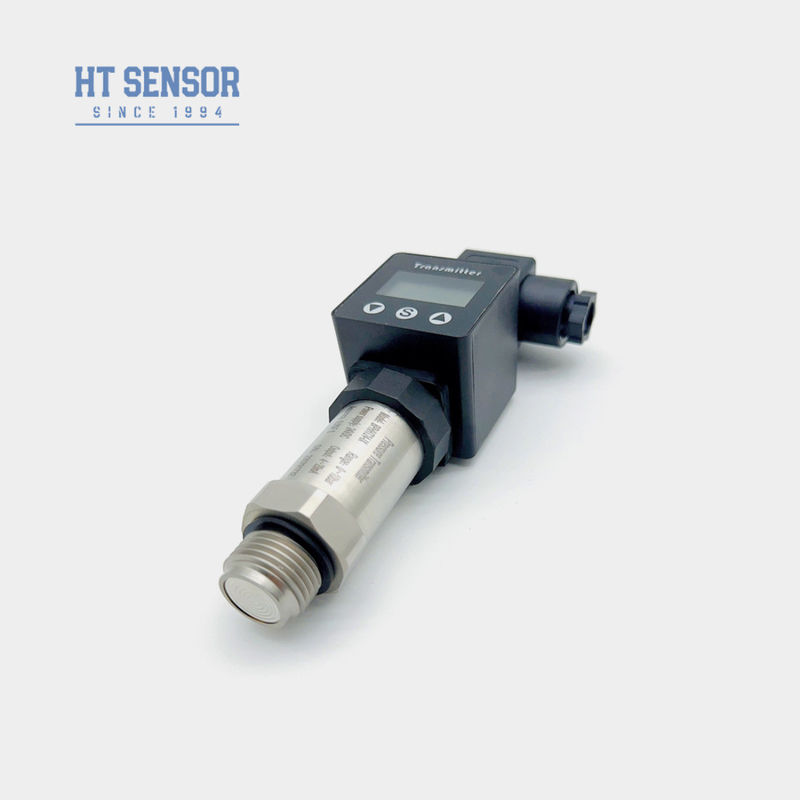

1/2NPT Thread Connect Flush Diaphragm Pressure Transmitter Sensor com DIN
BPHT24 PressouroTRemetente
Introdução do sensor de transmissor de pressão:
O transmissor de pressão BPHT24 utiliza como elemento de medição do sinal o núcleo de isolamento de resistência à pressão de silício de diafragma plano da série HT.O circuito de processamento de sinal está localizado dentro de uma caixa de aço inoxidávelEste transmissor de pressão é utilizado principalmente em locais onde são necessárias condições sanitárias elevadas, garantindo uma fiabilidade e uma segurança elevadas.
medições precisas da pressão em ambientes higiénicos
Características do produtodo sensor de transmissor de pressão:
- Várias opções de interface de pressão
- Para aplicações higiénicas, para evitar a escalação média
- Alta precisão com uma estrutura totalmente de aço inoxidável
- Fácil de limpar.
- Apto para medição de gases e líquidos não corrosivos com 316L
- Ideal para protecção do ambiente e indústrias químicas
- Utilizado nas indústrias marítima e da aviação
- Muito adequado para uso na higiene médica, biofarmacêutica e alimentarIndústrias.
Parâmetros de desempenho:
| Faixa de medição | 0~35Kpa...~20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70°C ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -40°C a 120°C |
| Vibração | 10g,55Hz 2kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,15 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ′ 20 mA | 12 ̊30VDC | 2/3/4 de fio |
| 010/20mA |
3 fios |
|
| 0/1 ¢ 5V | ||
| 0/1 ¢ 10V | ||
| 0.5·4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.630V / bateria | 4 fios |
Exemplos de selecção:
Dicas de encomenda:
1A escolha do local de instalação adequado é muito importante.para não afetar a precisão da medição e a vida útil do equipamento.
2.Evitar que a pressão exceda o intervalo nominal do transmissor de pressão para evitar danos ao equipamento.Deve ser selecionado o transmissor de pressão com o intervalo nominal adequado..
3. Seleccionar o material adequado de acordo com as características do meio de medição para evitar que o meio corroia o transmissor de pressão.O transmissor de pressão de um material resistente à corrosão deve ser selecionado.
4Se o equipamento for exposto a ambientes úmidos, empoeirados ou a outros ambientes adversos, o equipamento deve ser equipado com um sistema de proteção adequado.escolher um transmissor de pressão com um nível de proteção mais elevado
| Ordem Guia | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Faixa de medição | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
FQA:
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
