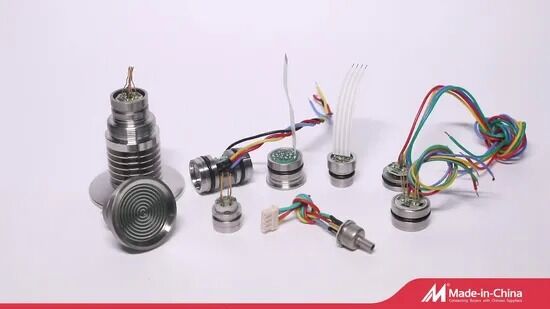

Baoji Hengtong HT26V Sensor de pressão
Características do produto
- Fornecimento de tensão constante com saídas de sinal padrão
- Alta fiabilidade e excelente estabilidade
- Altura compacta de 7 mm com opções estruturais personalizáveis
Aplicações
- Instalações de processos industriais, incluindo petroleiros, químicos, metalúrgicos, energéticos e hidrológicos
- Indústrias marinhas e aeronáuticas
- Sistemas de controlo hidráulico e pneumático
- Aplicações de controlo de processos
Performance elétrica
- Fornecimento de energia: ≤10VDC
- Voltagem de saída de modo comum: 50% da entrada (típica)
- Impedância de entrada: 4KΩ~20KΩ
- Impedância de saída: 2,5 KΩ~6 KΩ

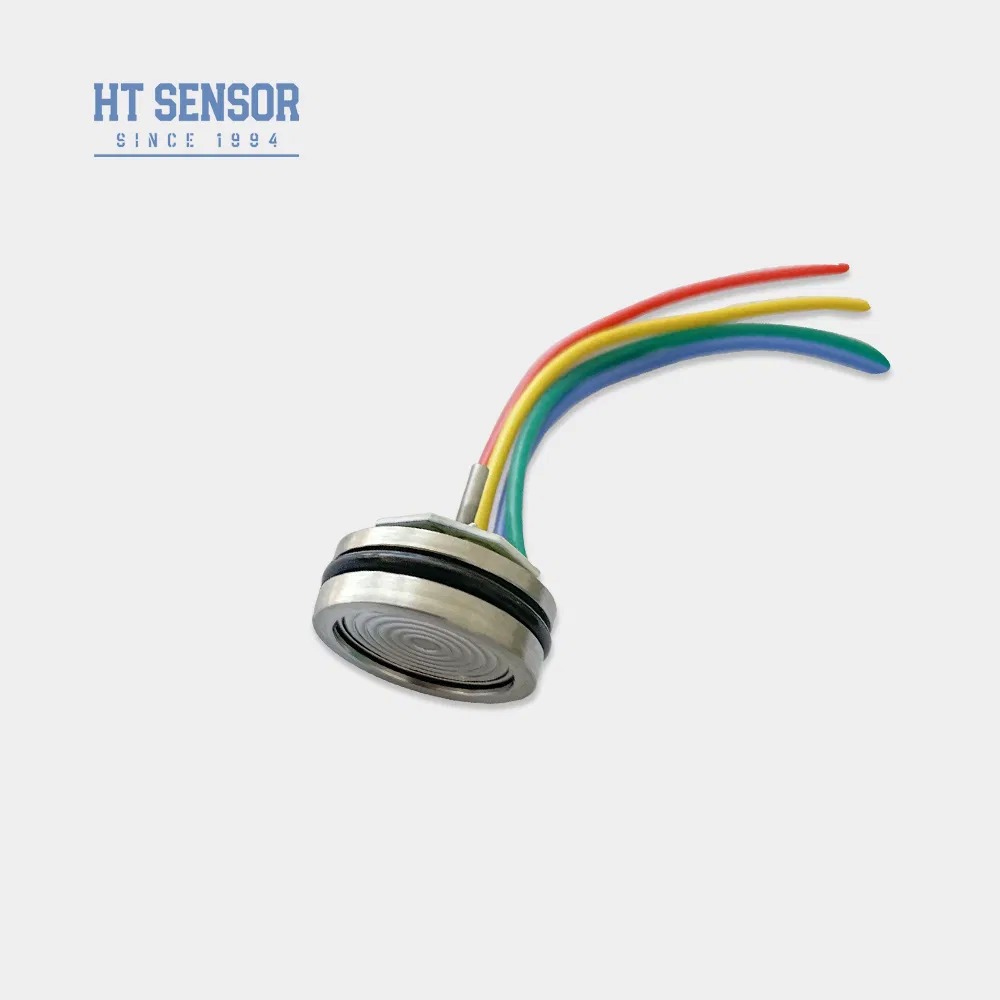

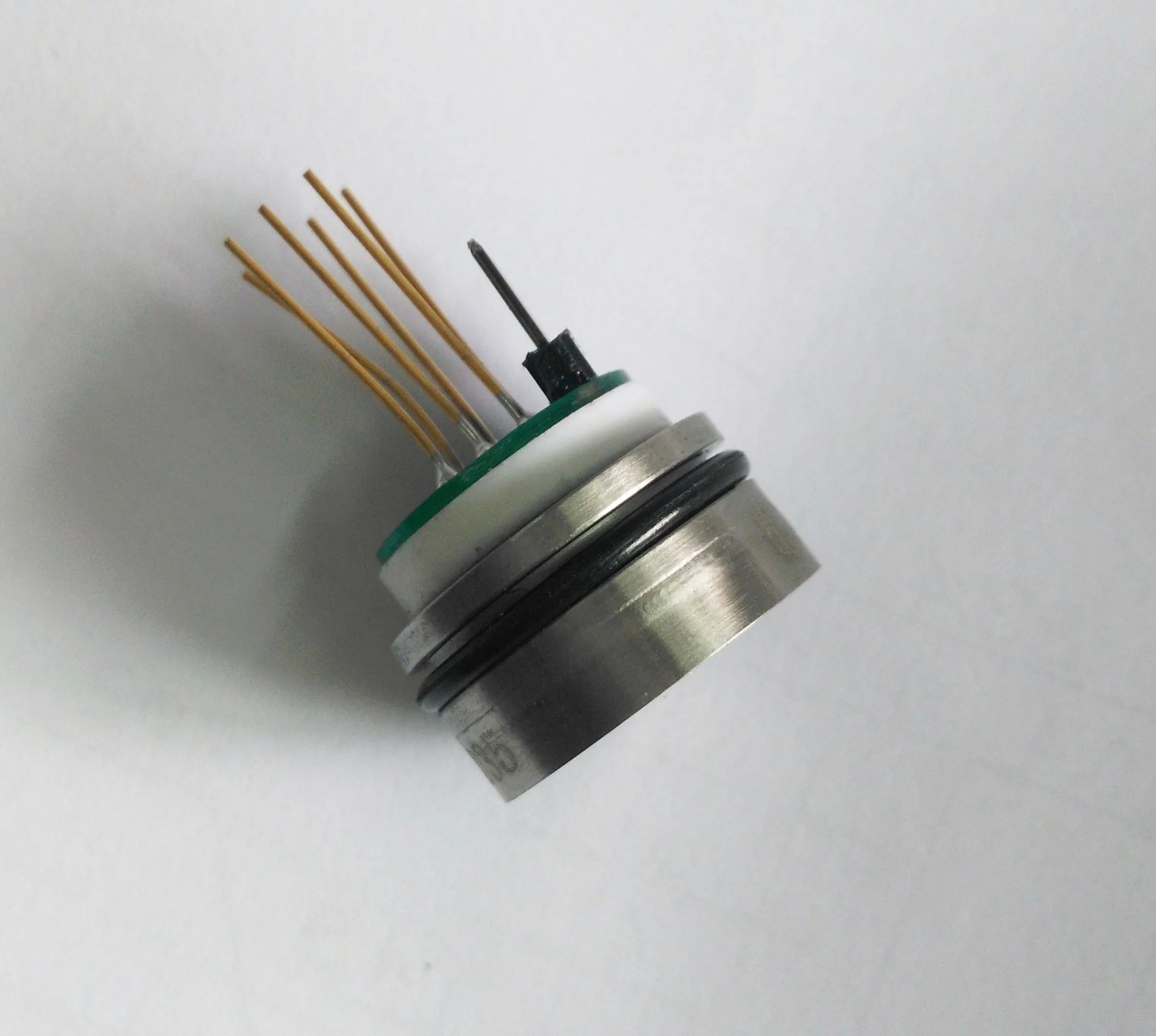

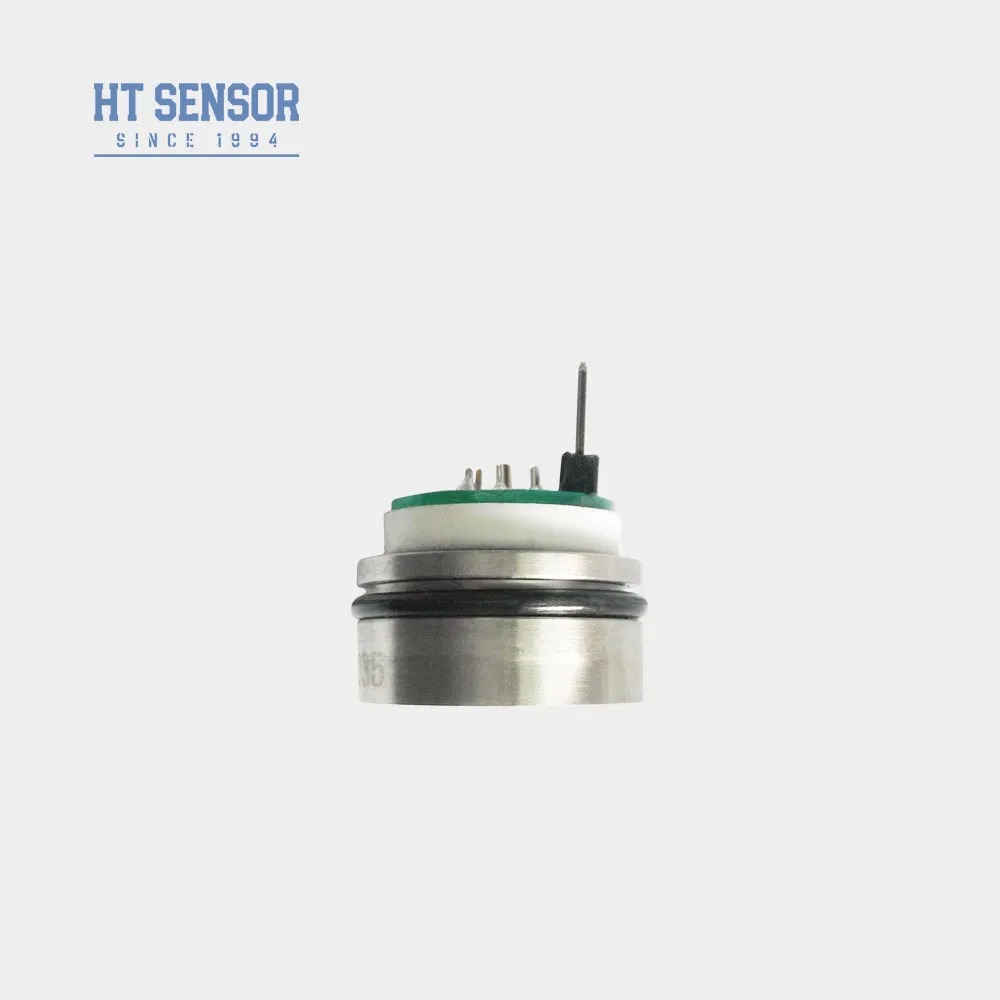

- Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita e conectores de pin
Parâmetros de desempenho
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
|---|
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
|---|
| Selado | 3500KPaS, 7MPaS, 10MPaS |
|---|
| Parâmetro | Tipo | Max. | Unidade |
|---|
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. |
| Repetitividade | 0.05 | 0.1 | % F.S. |
| Histerese | 0.05 | 0.1 | % F.S. |
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV |
| Output em escala total (≤ 20 KPa) | 50 ± 1 | 50 ± 2 | mV |
| Fornecimento em escala total (≥ 35 kPa) | 100 ± 1 | 100 ± 2 | mV |
| Cero deslocamento de temperatura. Drift (≤20KPa) | ± 1 | ± 2.5 | % F.S. |
| Temperatura de deslocamento zero. Drift (≥ 35 kPa) | ± 0.8 | ± 15 | % F.S. |
| Desvio de temperatura em escala total (≤ 20 KPa) | ± 1 | ± 2 | % F.S. |
| Desvio de temperatura em escala total (≥ 35 kPa) | ± 0.8 | ± 15 | % F.S. |
| Temperatura compensada (≤ 20 KPa) | 0 ~ 50 | | oC |
| Temperatura compensada (≥ 35 kPa) | 0 ~ 70 | | oC |
| Temperatura de funcionamento | -20 a 80 | | oC |
| Temperatura de armazenamento | -40 ~ 125 | | oC |
| Sobrecarga admissível | 3 vezes a escala completa | | |
| Pressão de explosão | 5x a escala completa | | |
| Estabilidade a longo prazo | 0.2 % | | F.S./ano |

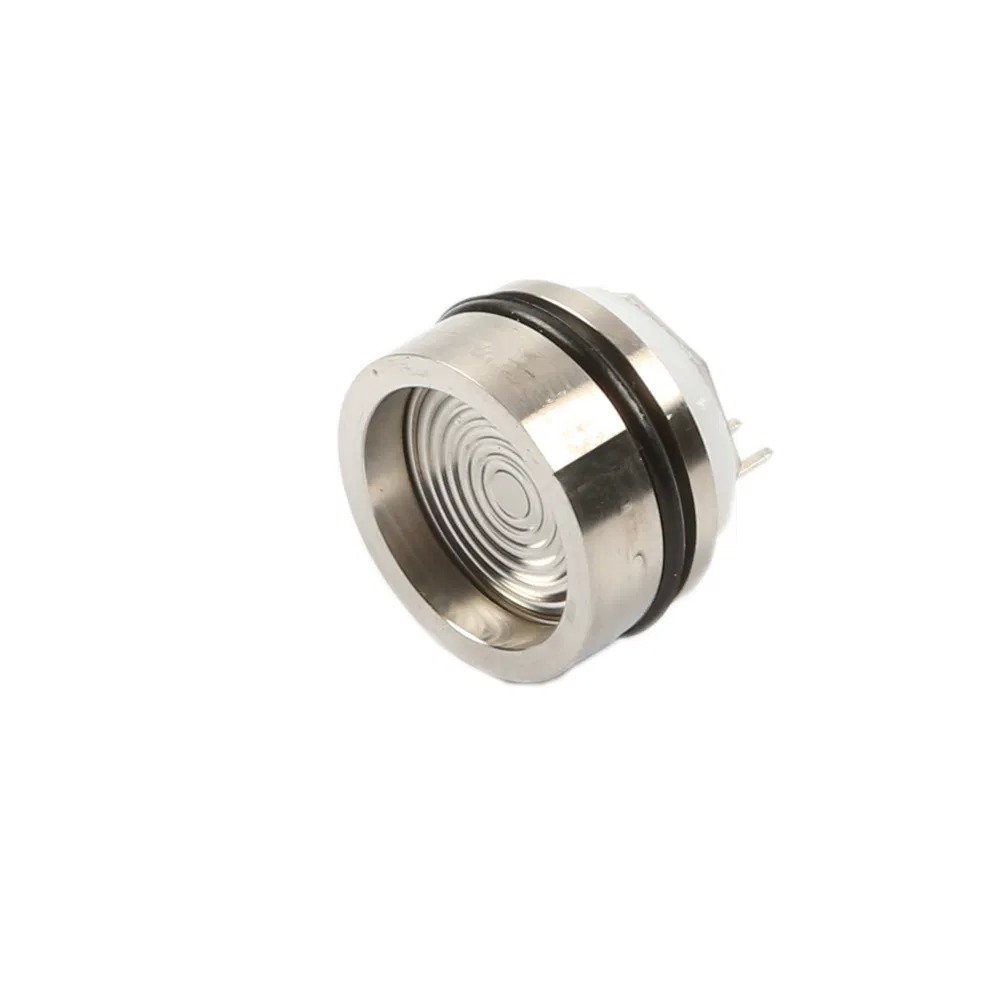

| Material do diafragma | 316L | | |
| Resistência ao isolamento | ≥ 200MΩ 100VDC | | |
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | | |
| Choque. | 100 g, 11 ms | | |
| Tempo de resposta | ≤ 1 ms | | |
| Selo de anel O | Goma nitrílica ou goma fluorada | | |
| Meio de enchimento | Óleo de silício | | |
| Peso | ~ 25 g | | |
Parâmetros ensaiados sob tensão constante de 10 V e temperatura ambiente de 25oC
Esboço Construção
Tubos de pressão < 3,5 MPaS
Tubos de pressão normal ≥ 3,5 MPaS < 40 MPaS
Conexão elétrica e compensação
Exemplos de seleção
Dicas para encomendar
1. Garantir o ajuste adequado entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar a hermeticidade necessária
2Durante a montagem da caixa, manter o alinhamento vertical e aplicar uma pressão uniforme para evitar bloqueio ou danificar a placa de compensação
3. Fornecer instruções especiais ao encomendar se o meio de medição não for compatível com o diafragma do núcleo e o material da caixa (316L)
4. Evite pressionar o diafragma do sensor com as mãos ou objetos afiados para evitar danos por deformação ou perfurar
5. Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo
6. Para quaisquer alterações nos cabos dos pinos, consulte o rótulo no núcleo real para uma ligação adequada
Perguntas Frequentes
P: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
P: Qual é a sua capacidade de produção?
R: Nossas instalações de fabricação podem produzir até 30.000 transmissores de sensores de pressão por mês, garantindo que possamos atender às exigências de pedidos em grande escala.Recomendamos contactar a nossa equipa de vendas com antecedência para uma produção suave e agendamento de entrega.
P: Qual é o período de entrega típico?
A: 5-8 dias úteis para modelos normais.
P: Como é o preço dos produtos?
R: Preços competitivos com descontos disponíveis para encomendas a granel ou parceiros de longo prazo.
Q: Qual é a garantia dos seus produtos? E serviço pós-venda?
A: Nosso período de garantia é de 24 meses após o envio. Nossa equipe de pós-venda responde a consultas dentro de 24 horas, com instruções remotas de rede de PC sempre disponíveis.
