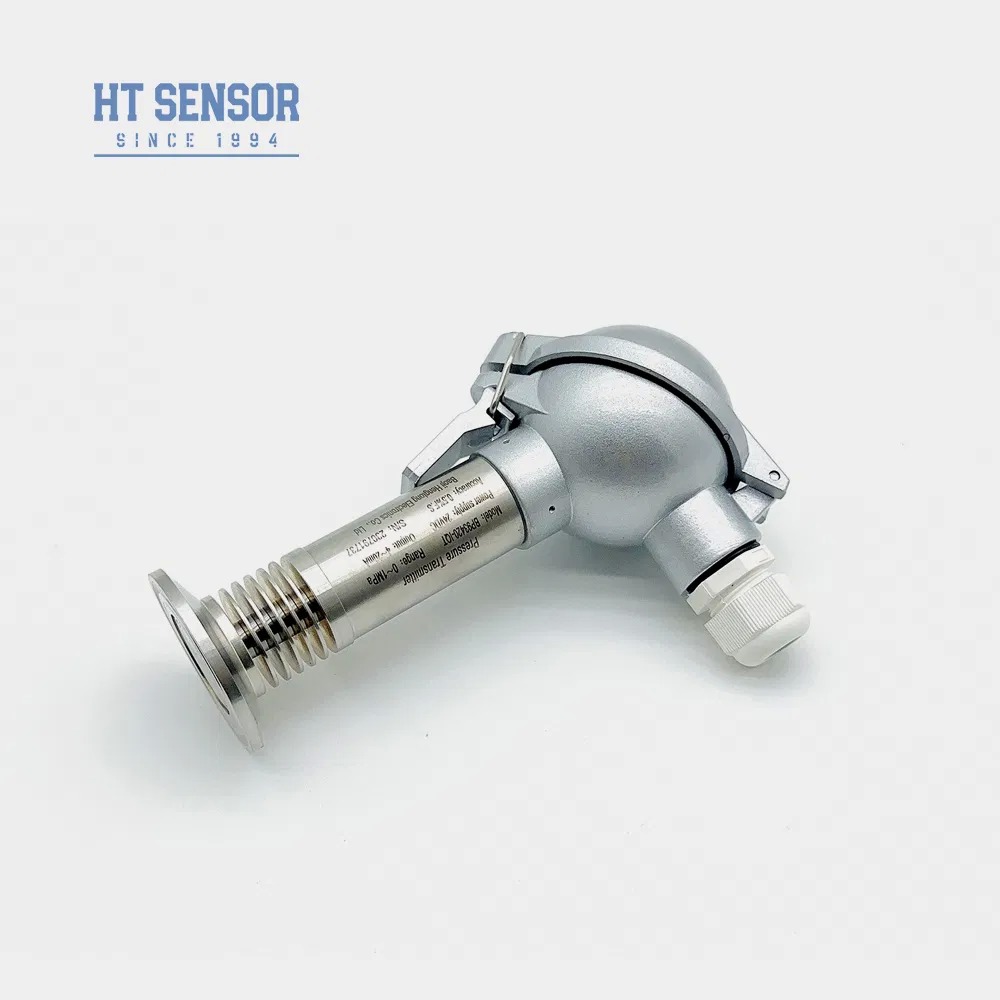

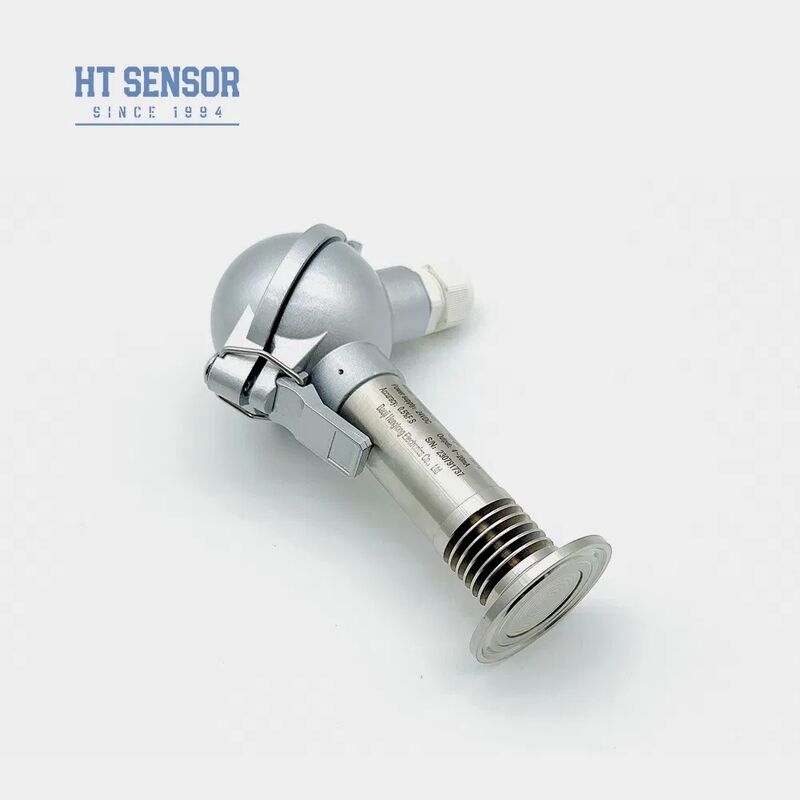

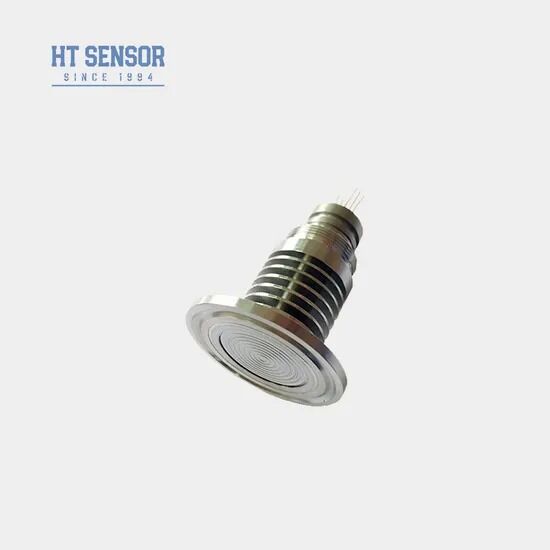

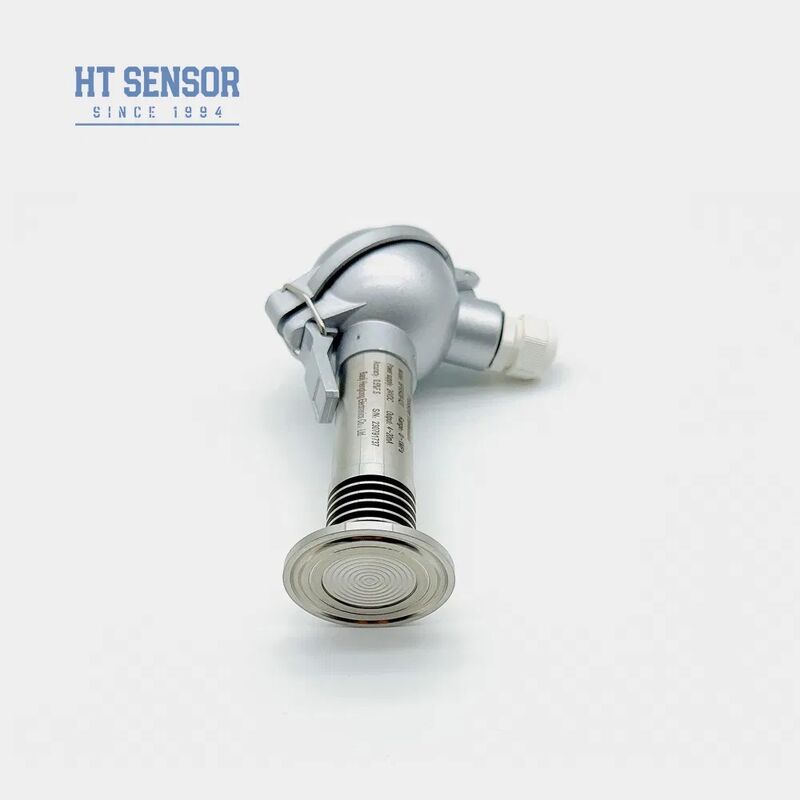

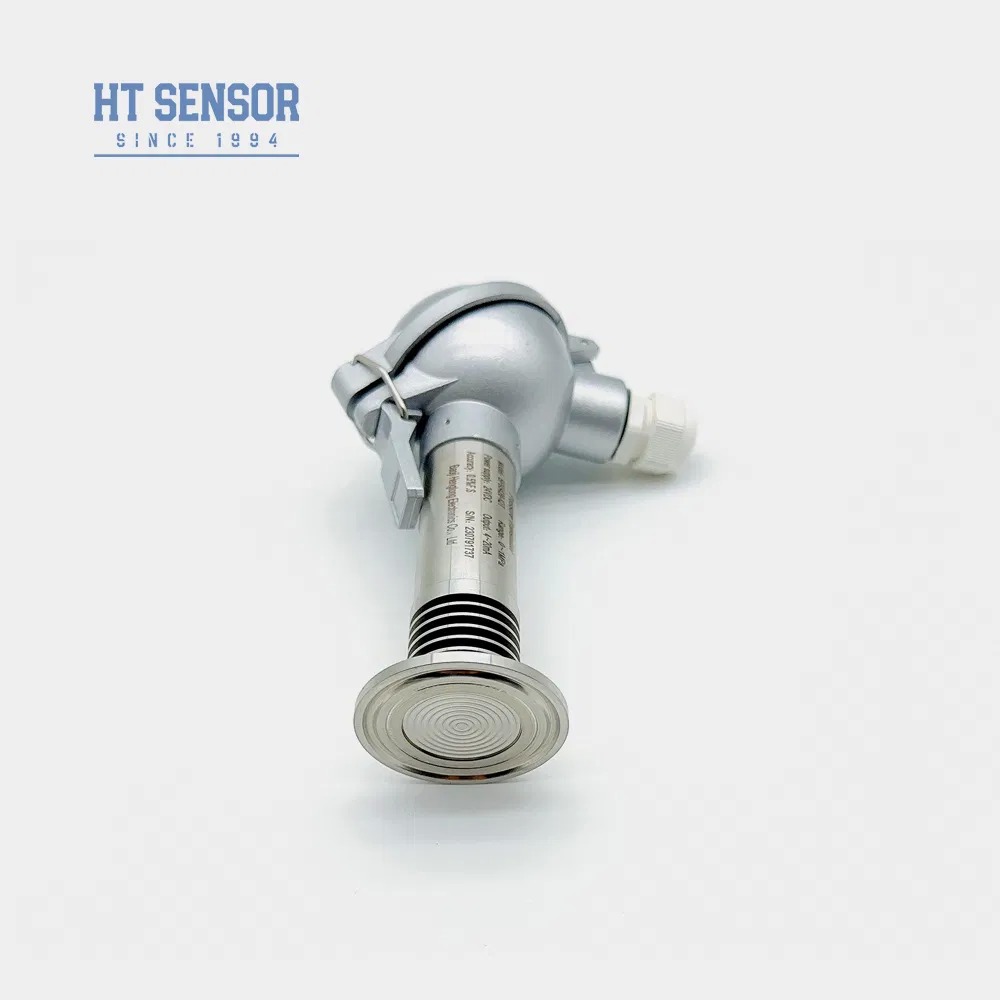

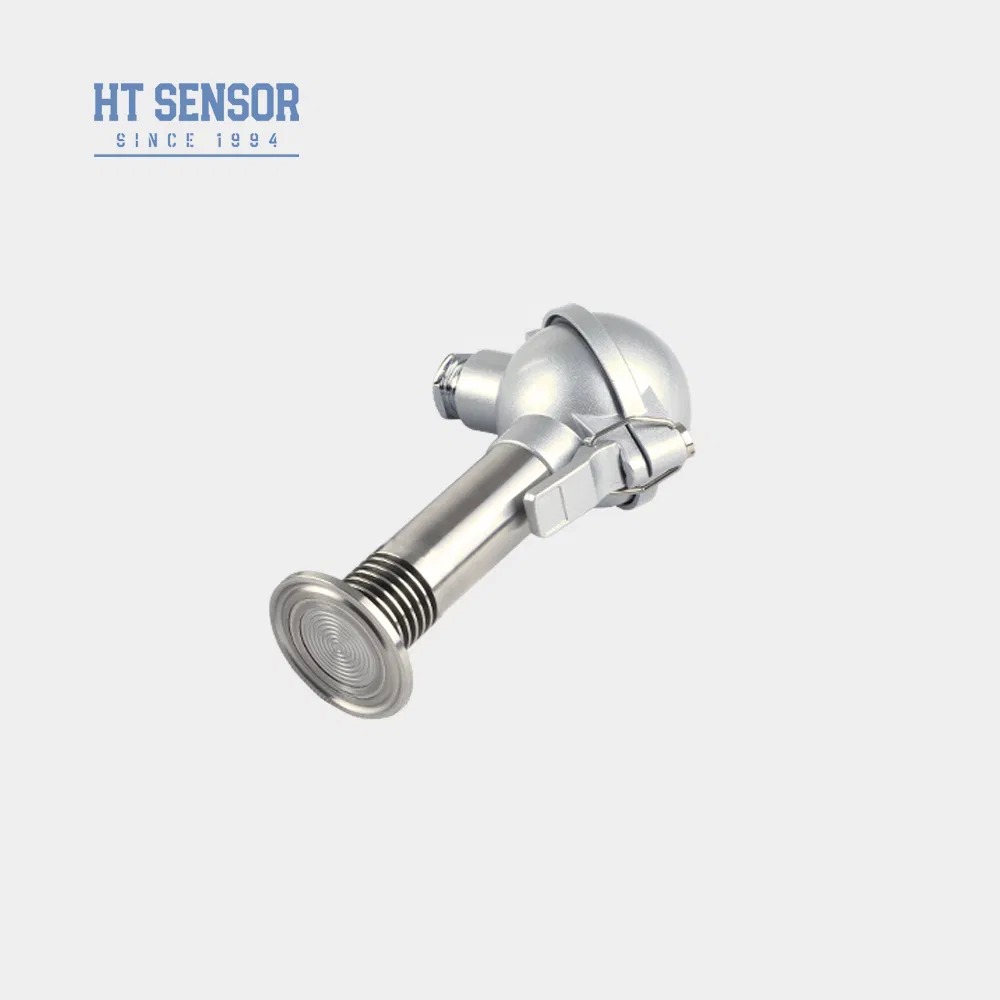

Transmissor de pressão de alta temperatura BP93420-IQT com diafragma de descarga

High Temperature BP93420-IQT Pressure Transmitter With Flush Diaphragm
High Temperature BP93420-IQT Pressure Transmitter With Flush Diaphragm High Temperature BP93420-IQT Pressure Transmitter With Flush Diaphragm High Temperature BP93420-IQT Pressure Transmitter With Flush Diaphragm High Temperature BP93420-IQT Pressure Transmitter With Flush Diaphragm High Temperature BP93420-IQT Pressure Transmitter With Flush Diaphragm
Informação Básica
Certificação: CE, RoHS
Quantidade de ordem mínima: 1
Preço: 45
Melhor preço contacto
Informação detalhada
Modelo NÃO.: BP93420-IQT Meio de medição: Líquido
Grau de precisão: 0,5% Faixa de pressão: - 100kpa... 0kpa ~ 35kpa...3.5MPa
Classificação IP: ip65 Tipo de pressão: Pressão de medição, pressão absoluta, pressão selada
Material da Habitação: 316L Resposta de frequência: 2.4kHz
Capacidade de sobrecarga: ≤ 1,5 vezes a faixa nominal Repetibilidade: ≤0.1%FS
Estabilidade a longo prazo: ± 0,1%FS/ano (típico) ± 0,2%FS/ano (máximo) Temperatura operacional: -20ºC ~ 80ºC
Temperatura de armazenamento: -40ºC ~ 120ºC Material do diafragma: 316L
Peso: ~0,5kg
Destacar:

Transmissor de pressão de alta temperatura

,

Sensor de pressão do diafragma

,

Sensor de pressão de silício BP93420-IQT

Descrição de produto

BP93420-IQT Transmissor de pressão de alta temperatura com diafragma
O transmissor de pressão BP93420-IQT utiliza a tecnologia de núcleo de isolamento de resistência à pressão de silício da série HT, cheia de óleo, como elemento de medição do sinal.Com um diafragma de descarga de metal totalmente ligado à ligação do processo, esta concepção garante ligações precisas entre a interface do processo e o diafragma de medição.desempenho confiável, evitando efetivamente o bloqueio de buracos de pressão por meio de meios de cristalização.
Características do produto
  • Ampla gama de medições com várias opções de interface de pressão
  • Diferentes configurações de sinal de saída
  • Calibração a zero e a escala completa ajustável
  • Alta precisão com múltiplas conexões de processo estéreis
Aplicações
  • Medição de gases e líquidos não corrosivos compatíveis com materiais 316L
  • Indústrias médicas, biofarmacêuticas e de higiene alimentar para transformação estéril
  • Indústrias de papel e químicas, monitorização do nível de esgotos e medições de pressão de bebidas
  • Sistemas de controlo hidráulico e pneumático
Parâmetros de desempenho
Faixa de medição - 100kPa... 0kPa ~ 35kPa... 3,5MPa
Tipo de pressão Pressão de medição, pressão absoluta, pressão selada
Sobrecarga ≤ 1,5 vezes o intervalo nominal
Precisão @ 25oC ±0,25% (típico) ±0,5% (máximo)
Repetitividade ≤ 0,1%FS
Histerese ≤ 0,1%FS
Estabilidade a longo prazo ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo)
Desvio da temperatura do ponto zero ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Desvio de temperatura em escala completa ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Resposta de frequência 2.4Khz
Temperatura de compensação 0-70oC ((≤10mpa, personalizável)
Temperatura de funcionamento -20oC a 80oC
Temperatura de armazenamento -40oC a 120oC
Vibração 10 g,55 Hz ~ 2 kHz
Material de habitação 304, 316L
Material do diafragma 316L
Resistência ao isolamento 100MΩ 100VDC
Classificação à prova de explosão Ex db IIC T6 Gb
Classificação de protecção IP65
Selo O-Ring Fibras de polietileno
Peso ~ 0,5 kg
Especificações do sinal de saída
Sinais de saída Tensão de alimentação Tipo de saída
4 ~ 20 mA 12 ~ 30VDC 2/3/4 de fio
0~10/20mA 3 fios
0/1 ~ 5V
0/1 ~ 10V
0.5~4.5V		 5VDC
Protocolo de comunicação RS485 3.6 ~ 30V / bateria 4 fios
Transmissor de pressão de alta temperatura BP93420-IQT com diafragma de descarga 0 Transmissor de pressão de alta temperatura BP93420-IQT com diafragma de descarga 1 Transmissor de pressão de alta temperatura BP93420-IQT com diafragma de descarga 2 Transmissor de pressão de alta temperatura BP93420-IQT com diafragma de descarga 3 Transmissor de pressão de alta temperatura BP93420-IQT com diafragma de descarga 4 Transmissor de pressão de alta temperatura BP93420-IQT com diafragma de descarga 5
Informações de encomenda
Dicas para encomendar
  • Assegurar a compatibilidade do meio de medição com os materiais de contacto do produto
  • Os modelos à prova de explosão não incluem cabeças de visualização digital
  • Transmissores com ecrã LCD ou LED exigem uma fonte de alimentação ≥ 20VDC
  • Instalar dispositivos de proteção contra raios e garantir a fixação à terra adequada para uma operação confiável
  • Para temperaturas de funcionamento inferiores a -20oC, selecionar vedações de anel O EPDM
  • O comprimento padrão do cabo é de 1,5 m (material de polietileno)
  • Especificar requisitos especiais para vibrações, impactos ou interferências eletromagnéticas
Guia de encomendas
BP93420XX Transmissor de pressão
Esboço dos códigos de construção
IB Transmissor de pressão geral
IX Exibir transmissor de pressão
IE Transmissor de pressão de aviação resistente a choques
IIC/III Transmissor de pressão industrial geral/exibido
Se Transmissor de pressão à prova de umidade
IIE/IIIE Transmissor de pressão geral/exibido
IN Transmissor de pressão dedicado para ar condicionado
IC Transmissor de pressão de alta temperatura
QI1/QI2 Grande diafragma/transmissor de pressão de alta temperatura
Faixa de medição
- 100kPa... 0kPa ~ 35kPa... 3,5MPa
(0-X) Kpa ou MPa
Códigos de alimentação
D1 24VDC
D2 5VDC
D3 Outro.
Códigos de sinal de saída
S1 4 ~ 20mADC
S2 1 ~ 5VDC
S3 0~5VDC
S4 0~10mADC
S5 0~20mADC
S6 0~10VDC
S7 0.5~4.5VDC
Códigos de ligação sob pressão
J1 M20×1.5
J2 G1/2
J3 G1/4
J4 7/16-20UNF
J5 Outro.
Códigos de ligação elétrica
B1 Hirschmann
B2 PG7 Plug
B3 Saída de cabo selado
B4 2088 Cascas industriais
B5 2088 Cascas industriais com ecrã
B6 Outro.
Códigos do tipo de pressão
G Pressão de medição
A Pressão absoluta
S Pressão de referência selada
Transmissor de pressão de alta temperatura BP93420-IQT com diafragma de descarga 6 Transmissor de pressão de alta temperatura BP93420-IQT com diafragma de descarga 7 Transmissor de pressão de alta temperatura BP93420-IQT com diafragma de descarga 8 Transmissor de pressão de alta temperatura BP93420-IQT com diafragma de descarga 9
Perguntas Frequentes
Quais são as características dos seus sensores de pressão?
Alta precisão, durabilidade e excelente desempenho.
Posso personalizar especificações especiais?
Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas.
Qual é a sua capacidade de produção?
As nossas instalações de fabrico podem produzir até 30 000 transmissores de sensores de pressão por mês, capazes de atender a grandes encomendas.Entre em contato com a nossa equipa de vendas com antecedência para a produção e entrega agendamento.
Qual é o período típico de entrega?
5-8 dias úteis para modelos normais.
Qual é o preço dos produtos?
Preços competitivos com descontos para encomendas a granel ou parceiros a longo prazo.
Qual é a garantia dos seus produtos e serviço pós-venda?
A nossa equipa de pós-venda responde dentro de 24 horas, com suporte remoto de rede de PC disponível.
