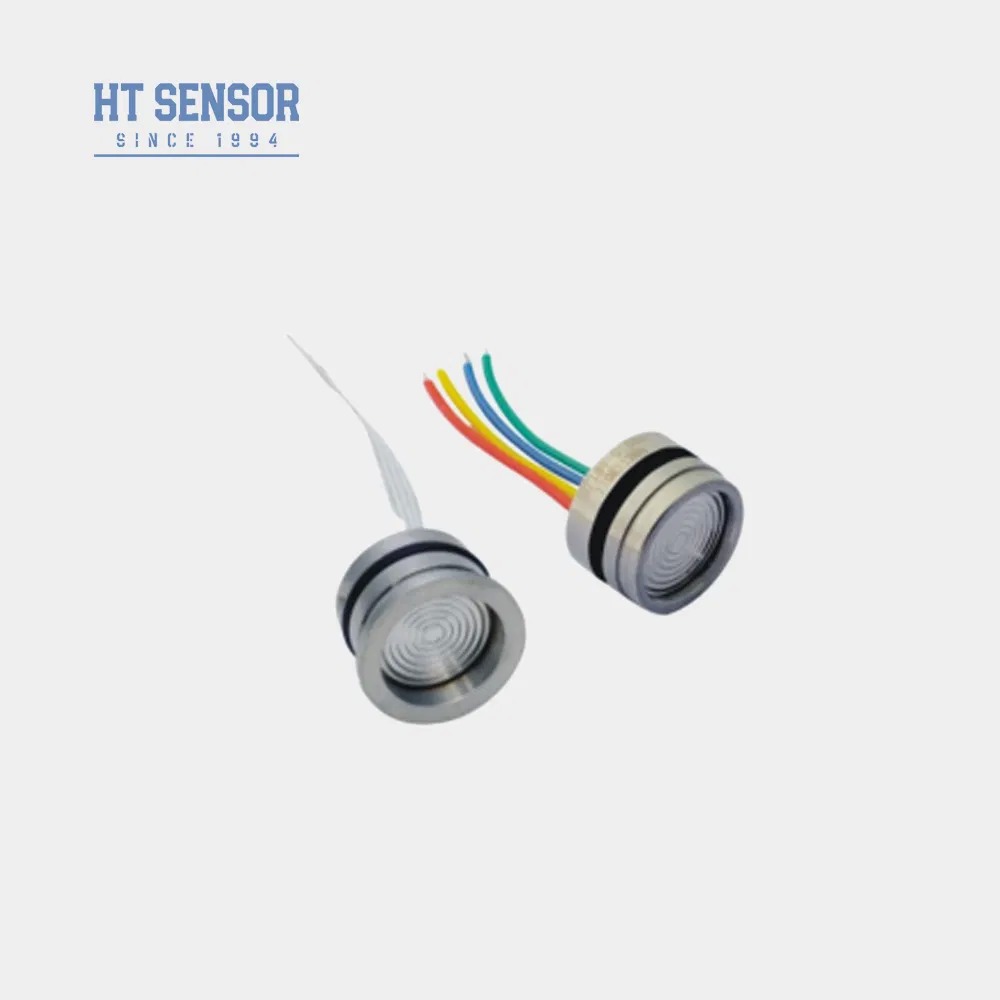

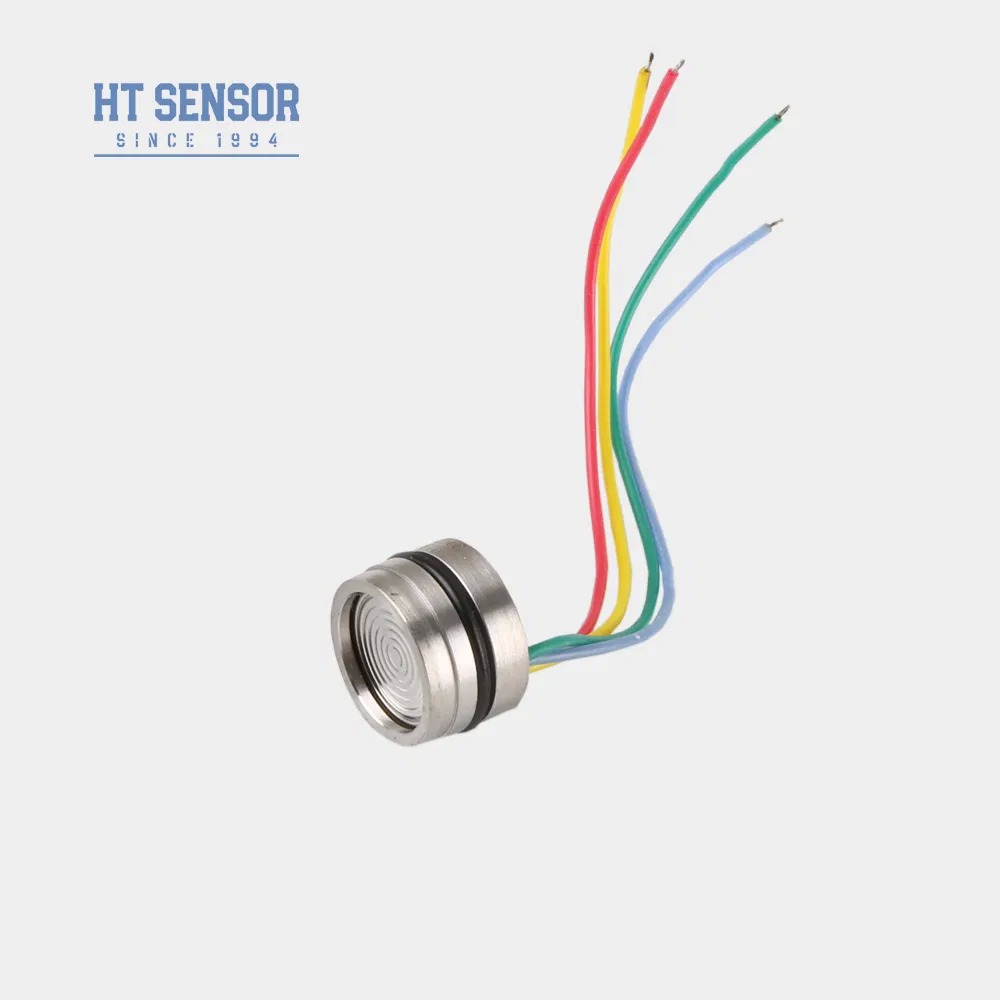

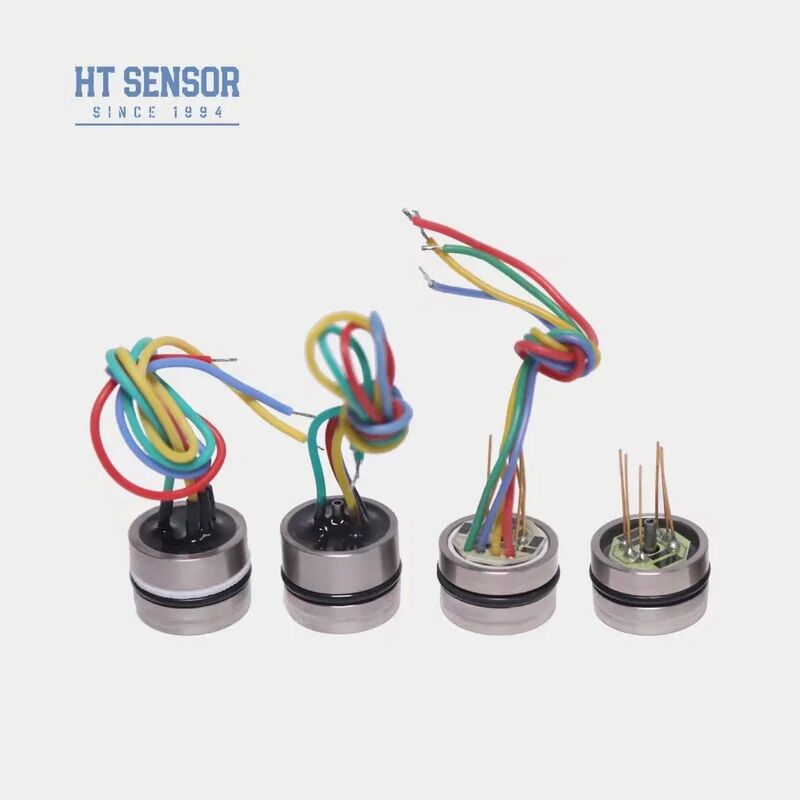

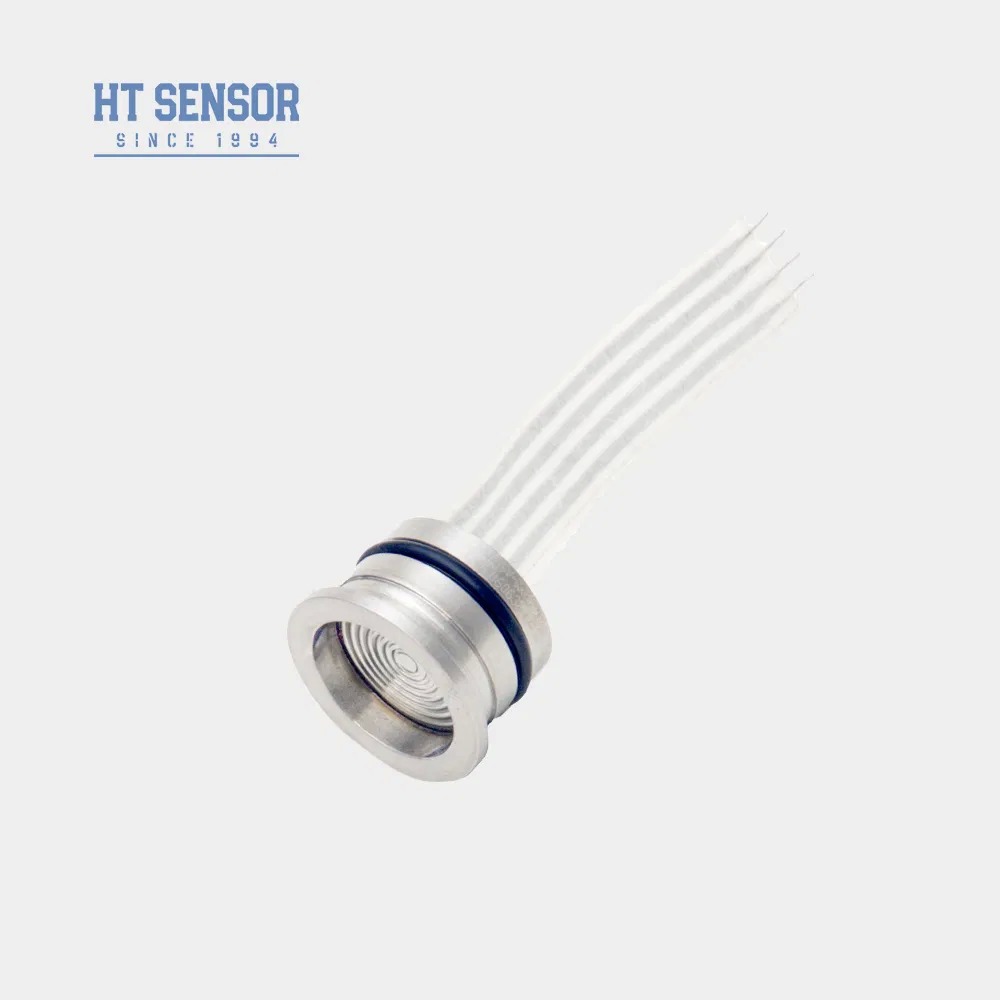

Sensor de pressão piezoelétrico de silício de 19 mm 10VDC para sensores de ar e líquidos

19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor
19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor
Informação Básica
Certificação: RoHS
Quantidade de ordem mínima: 5
Preço: 10
Melhor preço contacto
Informação detalhada
Modelo NÃO.: HT19V Sinal de saída: Tipo analógico
Processo de Produção: Integração Material: Aço inoxidável
Tipo de fiação: Quatro fios Meio de medição: Gás e líquidos
Classificação IP: ip65 Corrente de abastecimento: 1.5mA
Compensação Temp.: 0 ~ 70 C Tipo de pressão: G/A/S
Saída: mV Diâmetro: 19mm
Fonte de energia: ≤10VCC Impedância de entrada: 4KΩ~20KΩ
Impedância de saída: 2.5kΩ ~ 6kΩ
Destacar:

Sensor de pressão de silício 19 mm

,

Sensor piezoelétrico alimentado por 10VDC

,

Sensor de pressão de ar e líquido

Descrição de produto

Sensor de Pressão Piezoresistivo de Silício HT19V
O HT19V é um sensor de pressão piezoresistivo de silício de 19 mm alimentado por 10VCC, projetado para medição precisa de pressão de ar e líquido em aplicações industriais.
Sensor de pressão piezoelétrico de silício de 19 mm 10VDC para sensores de ar e líquidos 0 Sensor de pressão piezoelétrico de silício de 19 mm 10VDC para sensores de ar e líquidos 1
Características do Produto
  • Circuito de película espessa para compensação de temperatura e correção de deslocamento zero
  • Alta confiabilidade e excelente estabilidade
  • Fonte de alimentação de tensão constante com saída padrão
Aplicações
  • Medição de pressão de gás e líquido não corrosivos com compatibilidade com aço inoxidável 316L
  • Sistemas de controle de processo para monitoramento e controle de pressão
  • Sistemas de refrigeração e compressores de ar para medição de pressão
Desempenho Elétrico
  • Fonte de Alimentação: ≤10VCC
  • Saída de Tensão de Modo Comum: 50% da entrada (típico)
  • Impedância de Entrada: 4KΩ~20KΩ
  • Impedância de Saída: 2.5KΩ~6KΩ
  • Conexão Elétrica: fio de alta temperatura de 100 mm, cabo plano
Parâmetros de Desempenho
Faixa de Medição Manométrica (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absoluta (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Selada (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS
Parâmetro Típ Máx Unidade
Não Linearidade ±0.15 ±0.3 %F.S
Repetibilidade 0.05 0.1 %F.S
Histerese 0.05 0.1 %F.S
Saída de Deslocamento Zero 0±1 0±2 mV
Saída de Escala Completa (≤20KPa) 50±1 50±2 mV
Saída de Escala Completa (≥35kPa) 100±1 100±2 mV
Deriva de Temperatura de Deslocamento Zero (≤20KPa) ±1 ±2.5 %F.S
Deriva de Temperatura de Deslocamento Zero (≥35kPa) ±0.8 ±1.5 %F.S
Deriva de Temperatura de Escala Completa (≤20KPa) ±1 ±2 %F.S
Deriva de Temperatura de Escala Completa (≥35kPa) ±0.8 ±1.5 %F.S
Temp. Compensada (≤20KPa) 0~50 ºC
Temp. Compensada (≥35kPa) 0~70 ºC
Temperatura de Operação -20~80 ºC
Temperatura de Armazenamento -40~125 ºC
Sobrecarga Admissível Tome o valor menor entre 3 vezes a escala completa ou 120MPa
Pressão de Ruptura 5X a escala completa
Estabilidade a Longo Prazo 0.2 % F.S/Ano
Material do Diafragma 316L
Resistência de Isolamento ≥200MΩ 100VCC
Vibração Sem alteração sob condições de 10gRMS, 20Hz a 2000Hz
Choque 100g, 11ms
Tempo de Resposta ≤1ms
Vedação O-ring Borracha nitrílica ou borracha fluorada
Meio de Preenchimento Óleo de Silicone
Peso ~28g
Parâmetros testados sob as seguintes condições: 10V @ 25ºC
Construção do Contorno
<3.5MPaS
Sensor de pressão piezoelétrico de silício de 19 mm 10VDC para sensores de ar e líquidos 2
≥3.5MPaS <40MPaS
Sensor de pressão piezoelétrico de silício de 19 mm 10VDC para sensores de ar e líquidos 3
≥40MPaS
Sensor de pressão piezoelétrico de silício de 19 mm 10VDC para sensores de ar e líquidos 4
Conexão Elétrica e Compensação
Sensor de pressão piezoelétrico de silício de 19 mm 10VDC para sensores de ar e líquidos 5
Exemplos de Seleção
Sensor de pressão piezoelétrico de silício de 19 mm 10VDC para sensores de ar e líquidos 6
Dicas de Pedido
  • Certifique-se do ajuste adequado entre o tamanho do núcleo e a carcaça do transmissor para a estanqueidade necessária
  • Alinhe a carcaça verticalmente e aplique pressão uniforme durante a montagem para evitar danos à placa de compensação
  • Forneça instruções especiais ao fazer o pedido se o meio medido não for compatível com o material do diafragma 316L
  • Evite pressionar o diafragma do sensor com as mãos ou objetos pontiagudos para evitar danos
  • Mantenha a porta de pressão manométrica aberta para a atmosfera e evite a entrada de água, vapor ou meios corrosivos
  • Consulte o rótulo real do núcleo para quaisquer alterações nos pinos de chumbo
Perguntas Frequentes
Quais são as características dos seus transmissores de sensor de pressão?
Alta precisão, durabilidade e excelente desempenho. Personalização disponível.
Posso personalizar especificações especiais?
Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas. Fornecemos serviço OEM e ODM.
Qual é a sua capacidade de produção?
Nossas instalações de fabricação podem produzir até 30.000 transmissores de sensor de pressão por mês, capazes de atender a pedidos em larga escala. Entre em contato com nossa equipe de vendas com antecedência para agendamento de produção e entrega.
Qual é o período de entrega típico?
5-8 dias úteis para modelos padrão. Produtos personalizados podem variar.
Como os produtos são precificados? Algum desconto?
Preços competitivos com descontos para pedidos em massa ou parceiros de longo prazo.
Qual é a garantia dos seus produtos? E serviço pós-venda?
Garantia de 24 meses após o envio. O pós-venda responde em 24 horas com suporte de rede de PC remoto disponível.
