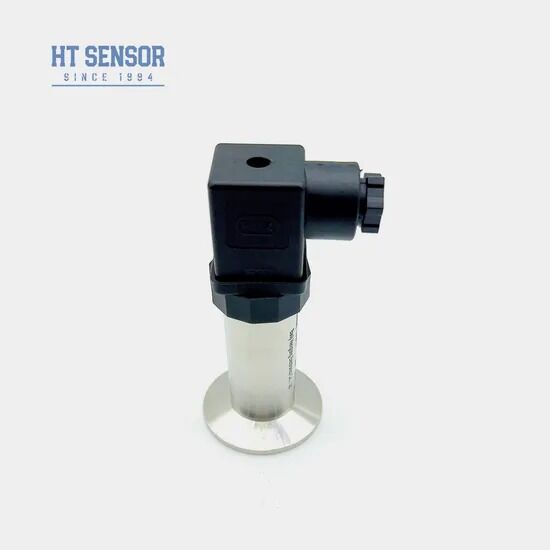

3Transmissor de pressão de diafragma de alta precisão BP93420-IQ para bebidas

Informação Básica

Certificação:	CE, RoHS

Quantidade de ordem mínima:	1
Preço:	39

Melhor preço contacto

Informação detalhada

Modelo NÃO.:	BP93420-IQ	Meio de medição:	Gás
Grau de precisão:	0,5%	Faixa de pressão:	- 100kpa... 0kpa ~ 35kpa...3.5MPa
Classificação IP:	ip65	Tipo de pressão:	Pressão de medição, pressão absoluta, pressão selada
Material da Habitação:	316L	Resposta de frequência:	2.4kHz
Capacidade de sobrecarga:	≤ 1,5 vezes a faixa nominal	Repetibilidade:	≤0.1%FS
Estabilidade a longo prazo:	± 0,1%FS/ano (típico) ± 0,2%FS/ano (máximo)	Temperatura operacional:	-20ºC ~ 80ºC
Material do diafragma:	316L	Resistência de Isolamento:	100mΩ 100VDC
Peso:	~ 0,2 kg
Destacar:	3Transmissor de pressão do diafragma de descarga de 0 , 5 MPa , Sensor de pressão de bebidas de alta precisão

Descrição de produto

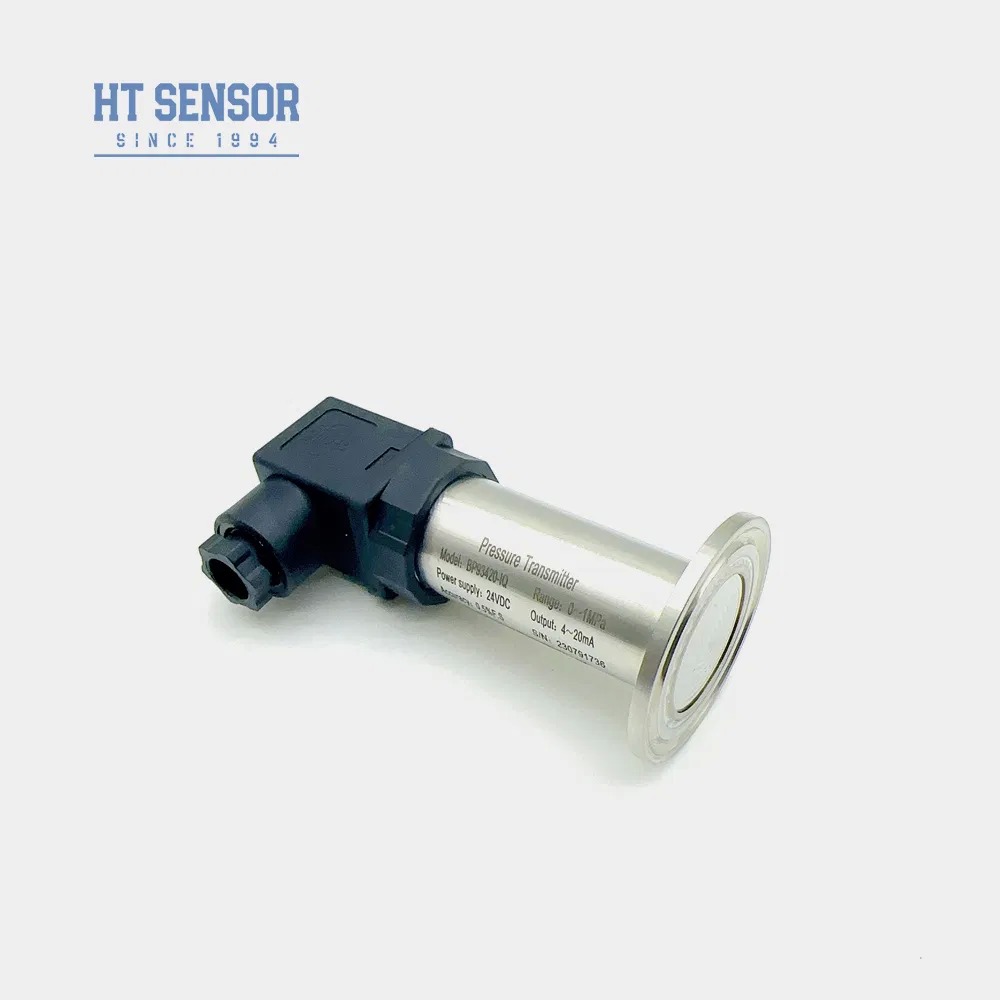

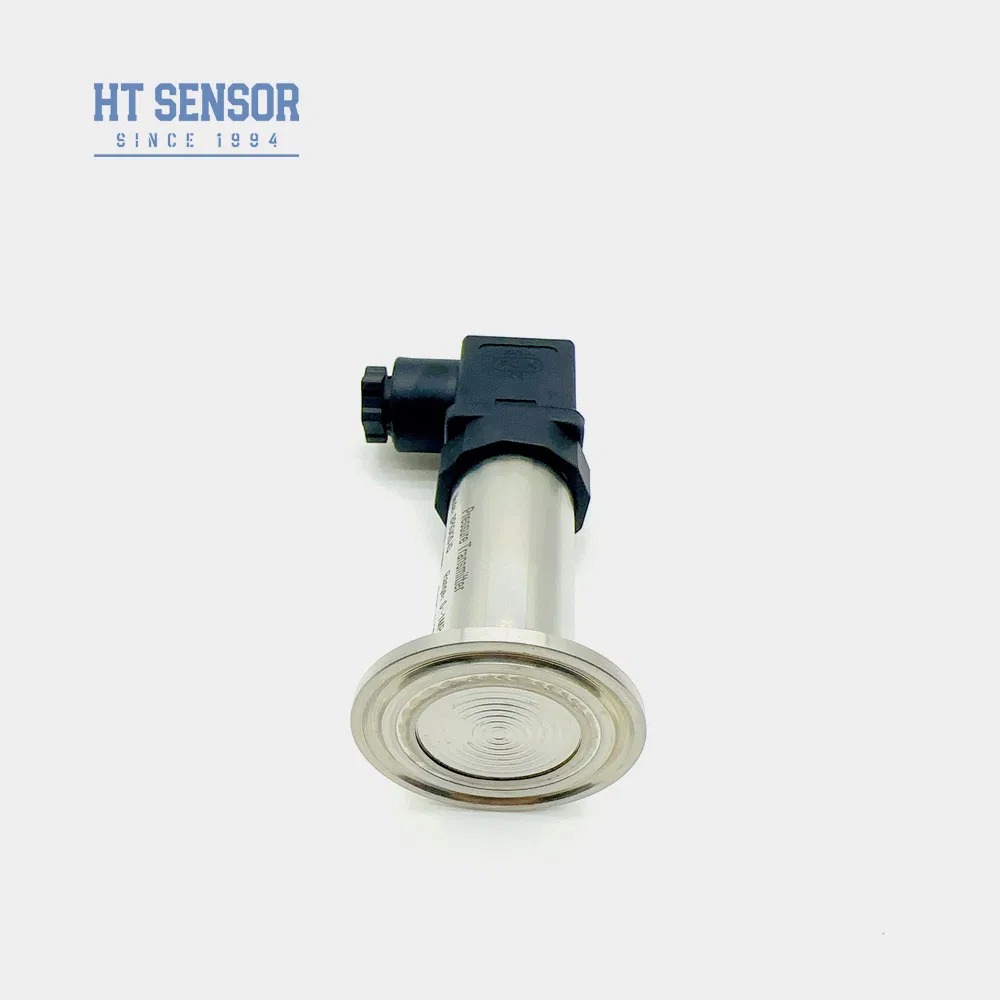

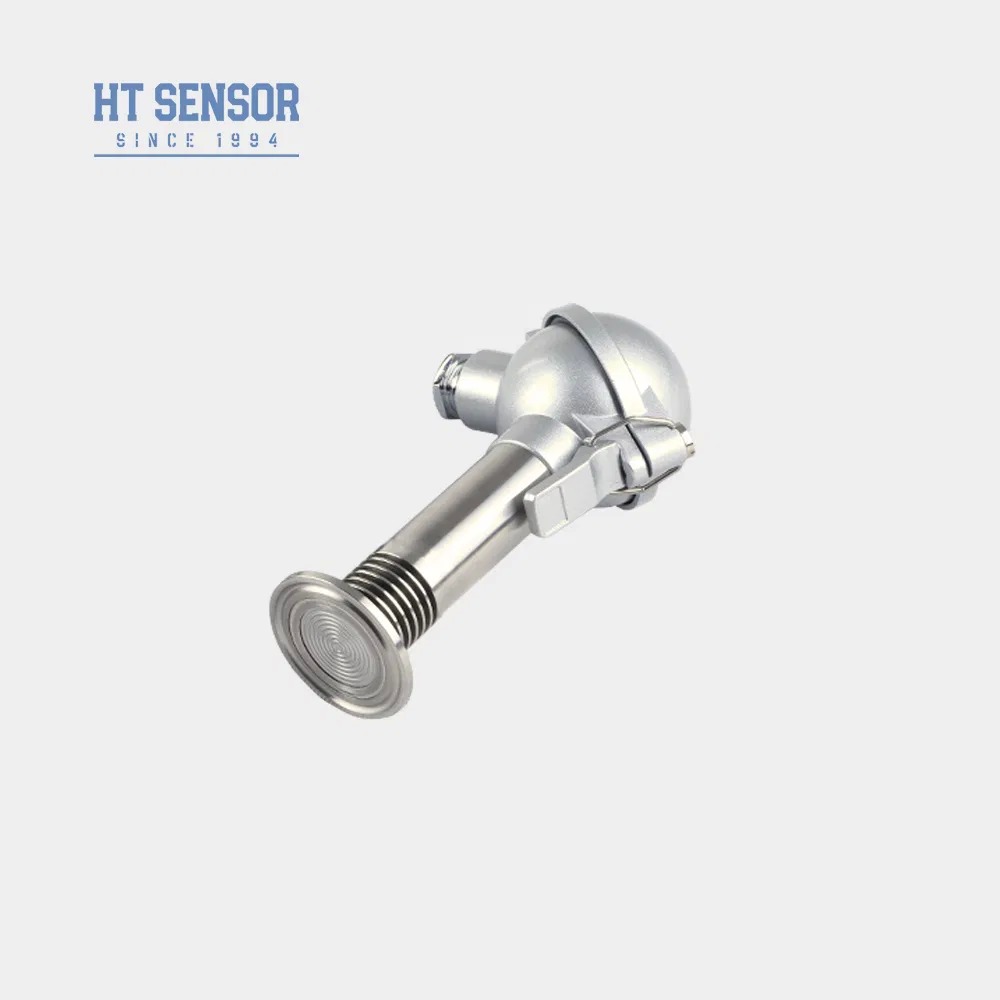

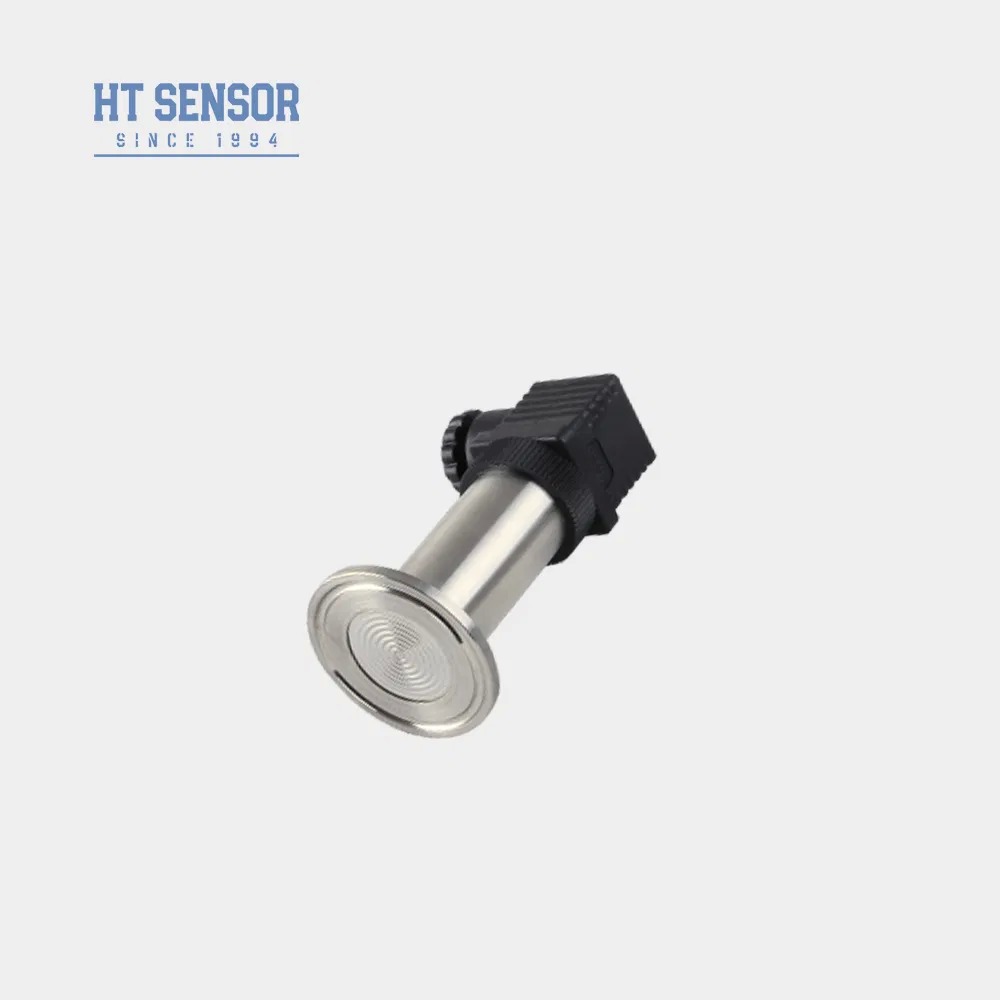

BP93420-IQ Transmissor de pressão do diafragma

O transmissor de pressão BP93420-IQ utiliza o núcleo de isolamento de silício de resistência à pressão da série HT, cheio de óleo, como elemento de medição do sinal.Possui um diafragma de descarga de metal completo e soldagem direta com a conexão de processo, assegurando ligações precisas entre a ligação do processo e o diafragma de medição.

Características fundamentais

Ampla gama de medições com várias opções de interface de pressão
Diferentes opções de sinal de saída
Calibração a zero e a escala completa ajustável
Alta precisão com múltiplas conexões de processo estéreis

Aplicações

Medição de gases e líquidos não corrosivos com compatibilidade 316L
Indústrias médicas, biofarmacêuticas e de higiene alimentar para transformação estéril
Indústrias de papel e químicas, nível de esgoto e bebidas podem medir pressão
Sistemas de controlo hidráulico e pneumático

Parâmetros de desempenho

Faixa de medição	- 100kPa... 0kPa ~ 35kPa... 3,5MPa
Tipo de pressão	Pressão de medição, pressão absoluta, pressão selada
Sobrecarga	≤ 1,5 vezes o intervalo nominal
Precisão @ 25oC	±0,25% (típico) ±0,5% (máximo)
Repetitividade	≤ 0,1%FS
Histerese	≤ 0,1%FS
Estabilidade a longo prazo	± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo)
Desvio da temperatura do ponto zero	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Desvio de temperatura em escala completa	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Resposta de frequência	2.4Khz
Temperatura de compensação	0-70oC ((≤10mpa, personalizável)
Temperatura de funcionamento	-20oC a 80oC
Temperatura de armazenamento	-40oC a 120oC
Vibração	10 g,55 Hz ~ 2 kHz
Material de habitação	304, 316L
Material do diafragma	316L
Resistência ao isolamento	100MΩ 100VDC
Classificação à prova de explosão	Ex db IIC T6 Gb
Classificação de protecção	IP65
Selo O-Ring	Fibras de polietileno
Peso	~ 0,2 kg

Especificações do sinal de saída

Sinais de saída	Tensão de alimentação	Tipo de saída
4 ~ 20 mA	12 ~ 30VDC	2/3/4 de fio
0~10/20mA		3 fios
0/1 ~ 5V 0/1 ~ 10V 0.5~4.5V	5VDC

Orientações de encomenda

Assegurar a compatibilidade média com as peças de contacto do produto
Os produtos do tipo à prova de explosão não incluem cabeças de visualização digital
Transmissores com ecrã LCD/LED exigem uma fonte de alimentação ≥ 20VDC
Instalar dispositivos de proteção contra raios e assegurar a devida ligação à terra
Para temperaturas inferiores a -20oC, selecionar vedação de anel O EPDM
Comprimento padrão do cabo: 1,5 m (material de polietileno)
Especificar os requisitos especiais: vibração, impacto, interferência eletromagnética

Guia de encomenda

BP93420XX Transmissor de pressão

Código	Esboço Construção
IB	Transmissor de pressão geral
IX	Exibir transmissor de pressão
IE	Transmissor de pressão de aviação resistente a choques
IIC/III	Industrial General/ Transmissor de pressão de exibição
Se	Transmissor de pressão à prova de umidade
IIE/IIIE	Transmissor de pressão geral/exibido
IN	Transmissor de pressão dedicado para ar condicionado
IC	Transmissor de pressão de alta temperatura
QI1/QI2	Grande diafragma/transmissor de pressão de alta temperatura

Intervalo de medição: -100kPa...0kPa ~ 35kPa...3,5MPa
(0-X) Kpa ou MPa

Código	Fornecimento de energia
D1	24VDC
D2	5VDC
D3	Outro.

Código	Sinais de saída
S1	4 ~ 20mADC
S2	1 ~ 5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0.5~4.5VDC

Código	Conexão de pressão
J1	M20×1.5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Outro.

Código	Conexão elétrica
B1	Hirschmann
B2	PG7 Plug
B3	Saída de cabo selado
B4	2088 Cascas industriais
B5	2088 Cascas industriais com ecrã
B6	Outro.

Código	Tipo de pressão
G	Pressão de medição
A	Pressão absoluta
S	Pressão de referência selada

Perguntas Frequentes

Quais são as características dos seus sensores de pressão?

Alta precisão, durabilidade e excelente desempenho.

Posso personalizar especificações especiais?

Sim, os nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.

Qual é a sua capacidade de produção?

As nossas instalações de fabricação podem produzir até 30.000 sensores de pressão por mês, capazes de atender a grandes encomendas.

Qual é o período típico de entrega?

5-8 dias úteis para modelos normais.

Qual é o preço dos produtos?

Preços competitivos com descontos para encomendas a granel ou parceiros a longo prazo.

Qual é a garantia dos seus produtos e serviço pós-venda?

Garantia de 24 meses após o envio. Serviço pós-venda responde dentro de 24 horas com suporte remoto de rede de PC disponível.
