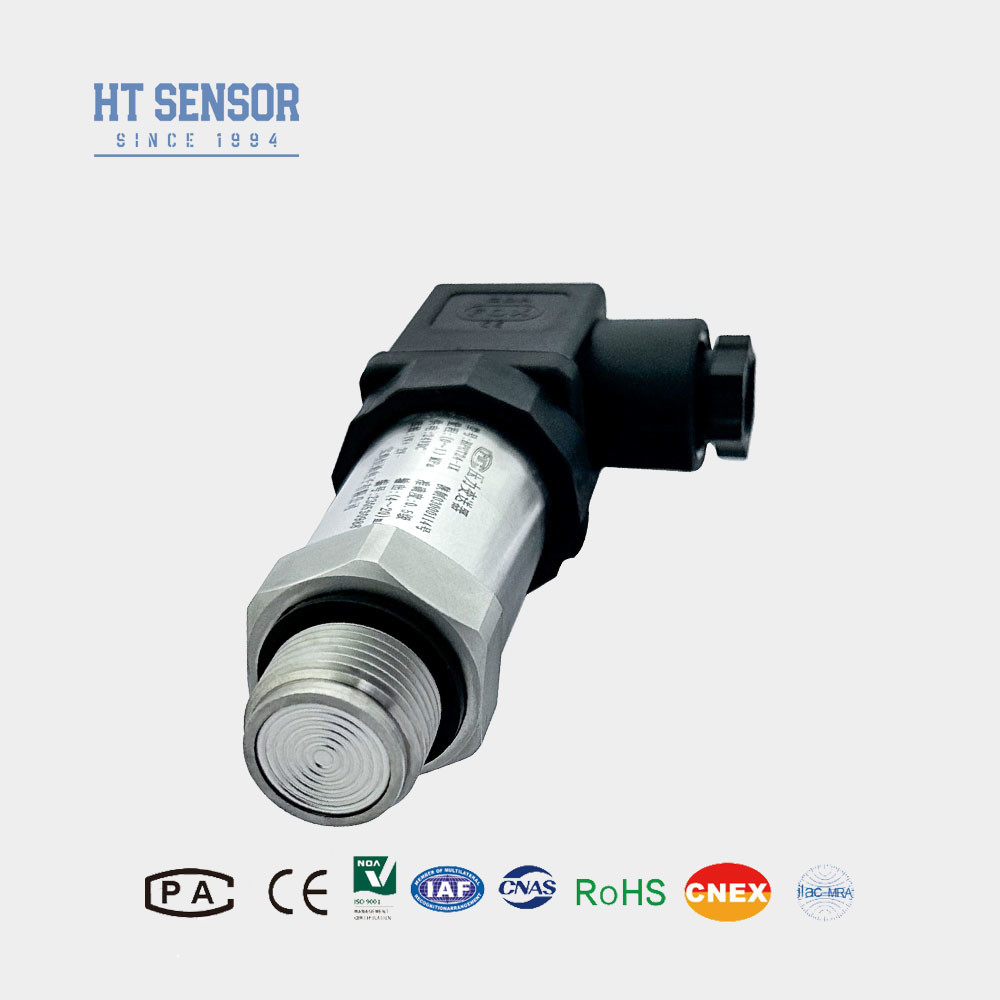

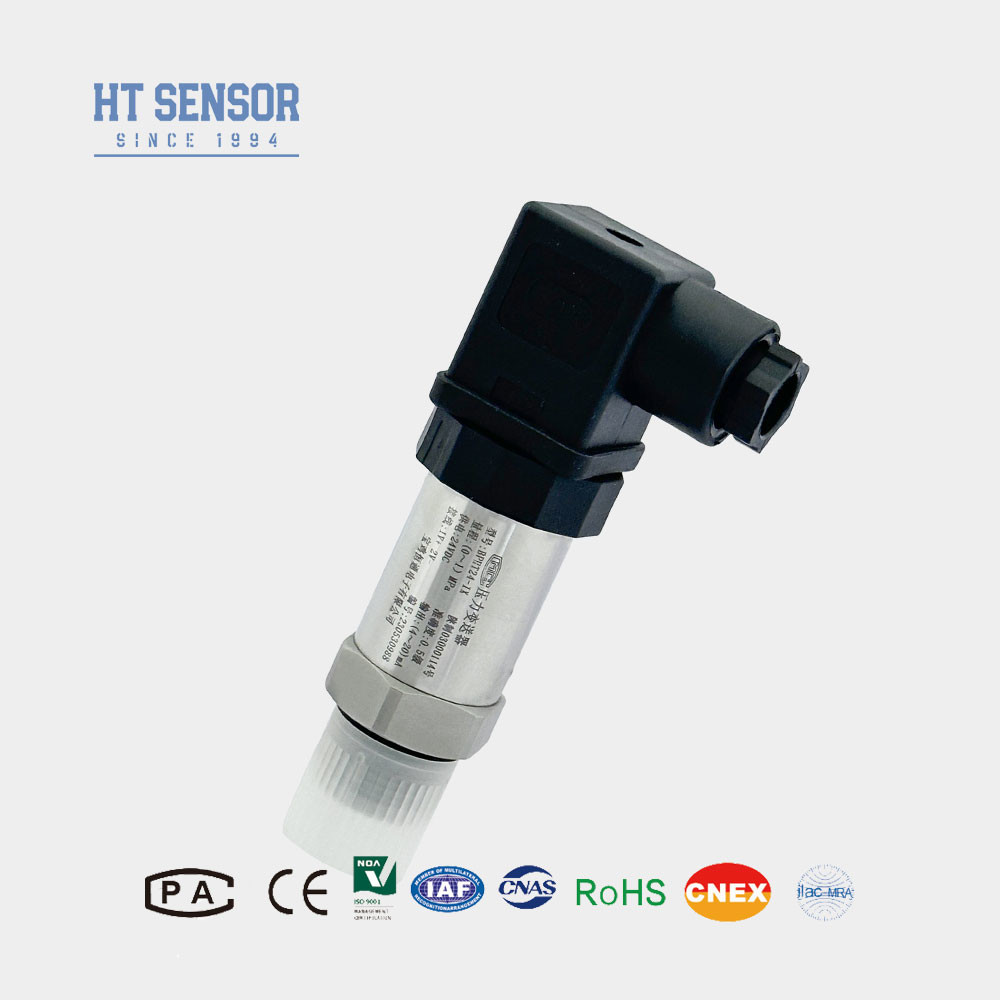

BPHT24Sensor de pressão do diafragma
Introdução de um transmissor de pressão de diafragma:
Elemento de medição e caixa BPHT24: O transmissor de sensor de pressão BPHT24 adota o núcleo de óleo isolado de silicone com diafragma da série HT como elemento de medição do sinal.Todos os componentes estão alojados num gabinete de aço inoxidável, que converte o sinal do sensor na corrente ou tensão de saída padrão exigida pelo cliente.
Características do produtode um transmissor de sensor de pressão de diafragma:
1Várias opções de interface de pressão.
2Concebido para aplicações higiénicas para evitar a escalação média.
3Alta precisão com uma estrutura totalmente de aço inoxidável.
4Fácil de limpar.
Aplicaçõesde um transmissor de sensor de pressão de diafragma:
1Adequado para a medição de gases e líquidos não corrosivos com 316L.
2Ideal para protecção do ambiente e indústrias químicas.
3. Utilizado nas indústrias marítima e aeronáutica.
4. Bem adaptado para utilização nas indústrias médica, biofarmacêutica e de higiene alimentar.
| Parâmetros de desempenhode um transmissor de sensor de pressão de diafragma |
| Faixa de medição |
0~35Kpa...~20MPa |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo |
± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência |
2.4Khz |
| Temperatura de compensação |
0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento |
-20oC a 80oC |
| Temperatura de armazenamento |
-40oC a 120oC |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
304, 316L |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação de protecção |
IP65 |
| Peso |
~ 0,25 kg |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
| Protocolo de comunicação RS485 |
3.6 ~ 30V / bateria |
4 fios |
1Ao selecionar um produto, certifique-se de que o meio em estudo é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem um display digital.
3. Ao encomendar um transmissor com uma cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto,Recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estão conectados à terra de forma fiável..
5.O cabo não vem com cabo por defeito ligado. Se você precisar de cabo, há três materiais para escolher. Se não forem dadas instruções específicas,Os materiais para cabos de polietileno serão utilizados por defeitoSe forem necessários materiais diferentes para cabos, indique-os no formulário de encomenda.
6.Em caso de exigências especiais, tais como vibrações fortes, impacto instantâneo, interferências eletromagnéticas ou de radiofrequência, por favor, informe-nos e indique na sua encomenda.
| Guia de encomendasde um transmissor de sensor de pressão de diafragma |
| BPHT24 |
Transmissor de pressão |
| |
Código |
Esboço Construção |
| IX |
Exibir transmissor de pressão |
IIC/III |
Industrial General/ Transmissor de pressão de exibição |
| T |
Transmissor de pressão resistente a alta temperatura |
|
|
| |
Faixa de medição |
0~35Kpa...~20MPa |
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Outros |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Saída de cabo selado |
| B4 |
2088 Cascas industriais |
| B5 |
2088 Cascas industriais com ecrã |
| B6 |
Outros |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Os nossos transmissores de sensores de pressão são caracterizados por alta precisão, durabilidade e excelente desempenho, com a opção de personalização.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos para satisfazer necessidades específicas através dos nossos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico têm a capacidade de produzir até 30.000 sensores de pressão por mês, garantindo que podemos cumprir pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para uma produção suave e agendamento de entrega.
4Q: Qual é o período de entrega típico?
R: Os modelos padrão normalmente têm um período de entrega de 5~8 dias úteis, enquanto os produtos personalizados podem variar.
5Q: Qual é o preço dos produtos?
A: Oferecemos preços competitivos com descontos disponíveis para encomendas em massa ou parcerias de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Os nossos produtos vêm com uma garantia de 24 meses a partir da data de envio, e o nosso serviço pós-venda garante respostas rápidas dentro de 24 horas, juntamente com suporte de instrução remota através da rede de PC.
