1/2BSP Transmissor de pressão do diafragma 4-20mA Transmissor de pressão industrial
Product Details
| Modelo N.O.: | BPHT24-IX | Personalizado: | Personalizado |
|---|---|---|---|
| Material de habitação: | 304 S.S. | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Especificações: | Sensor da pressão do silicone | Intervalo de pressão de medição: | 0~35Kpa...~20MPa |
| Grau de precisão: | 00,5% | ||
| Destacar |
1/2BSP Transmissor de pressão do diafragma,Transmissor de pressão do diafragma 4-20mA,Transdutor de pressão industrial de 4 a 20 mA |
||
Product Description

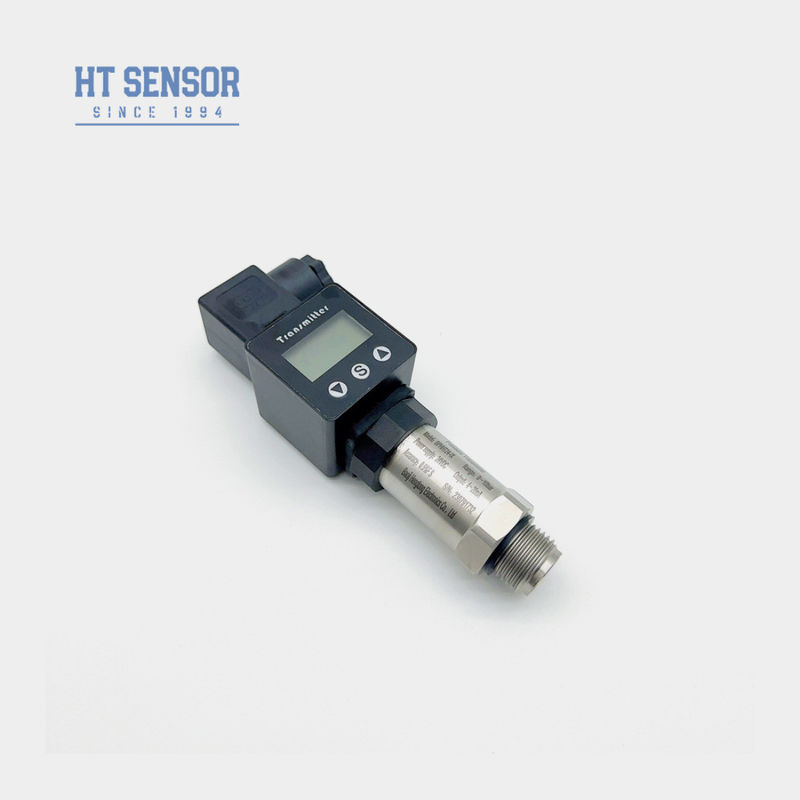

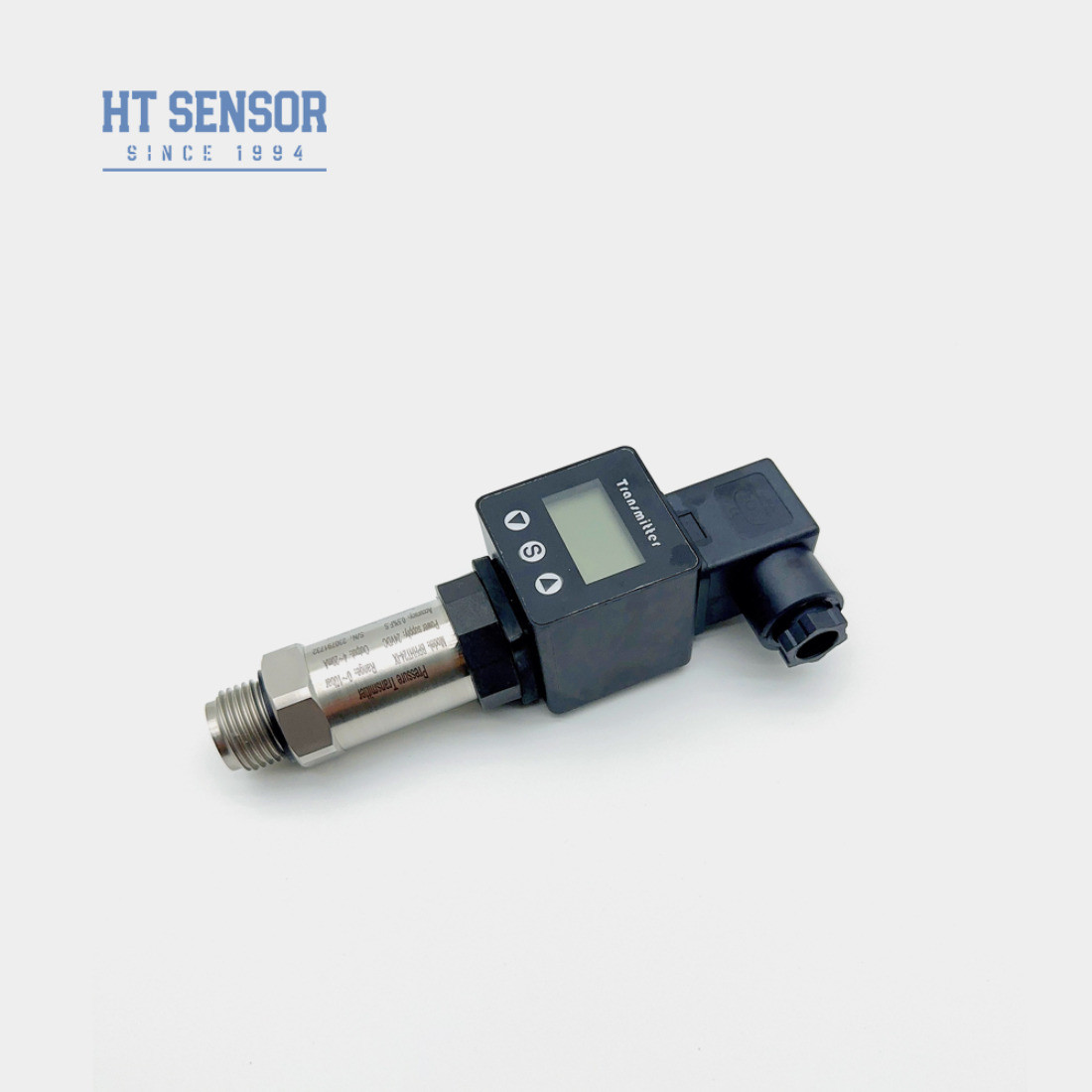

1/2BSP 4-20mA Sensor de pressão do diafragma com IX Display
BPHT24 PressouroTRemetente
IntroduçãoSensor de pressão do diafragma:
BPHT24Sensor de pressão do diafragma é que a pressão do meio atua diretamente sobre o diafragma do sensor, de modo que o diafragma gera um micro deslocamento proporcional à pressão do meio,para que a resistência do sensor mudeO sensor de pressão de filme plano elastômero adota material importado, processo de isolamento do diafragma, cabeça de ensaio sem buraco de pressão,Não há bloqueio do meio viscoso no processo de medição, conceção estrutural integrada, adequada para a medição e controlo da pressão em revestimentos químicos, tintas, lama, asfalto, petróleo bruto e outros meios viscosos.
Características do produto:
- Várias opções de interface de pressão
- Para aplicações higiénicas, para evitar a escalação média
- Alta precisão com uma estrutura totalmente de aço inoxidável
- Fácil de limpar.
- Apto para medição de gases e líquidos não corrosivos com 316L
- Ideal para protecção do ambiente e indústrias químicas
- Utilizado nas indústrias marítima e da aviação
- Muito adequado para uso na higiene médica, biofarmacêutica e alimentarIndústrias.
Parâmetros de desempenho:
| Faixa de medição | 0~35Kpa...~20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70°C ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -40°C a 120°C |
| Vibração | 10g,55Hz 2kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,15 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ′ 20 mA | 12 ̊30VDC | 2/3/4 de fio |
| 010/20mA |
3 fios |
|
| 0/1 ¢ 5V | ||
| 0/1 ¢ 10V | ||
| 0.5·4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.630V / bateria | 4 fios |
Exemplos de selecção:
Dicas de encomenda:
1Ao selecionar o produto, certifique-se de que o meio a medir é compatível com as partes de contacto do produto.
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar um funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. Seleccionar o material adequado de acordo com as características do meio de medição para evitar o efeito corrosivo do meio no transmissor de pressão.O transmissor de pressão de um material resistente à corrosão deve ser selecionado.
6Para assegurar a precisão da medição, recomenda-se calibrar regularmente o transmissor de pressão.O período de calibração pode ser determinado em função do ambiente de utilização e dos requisitos..
7Se o equipamento for exposto a ambientes úmidos, empoeirados ou outros ambientes adversos, o equipamento deve ser equipado com um sistema de proteção adequado.escolher um transmissor de pressão com um nível de proteção mais elevado.
8. Limpe regularmente a superfície do dispositivo para assegurar que o cabo está correctamente ligado.devem ser reparados ou substituídos a tempo.
9O transmissor de pressão de película plana tem as vantagens de longa vida útil, baixo consumo de energia, instalação e manutenção fáceis,Mas as questões acima ainda precisam ser prestadas atenção durante o uso para garantir o seu funcionamento normal e medição precisa da pressão.
| Ordem Guia | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Faixa de medição | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
