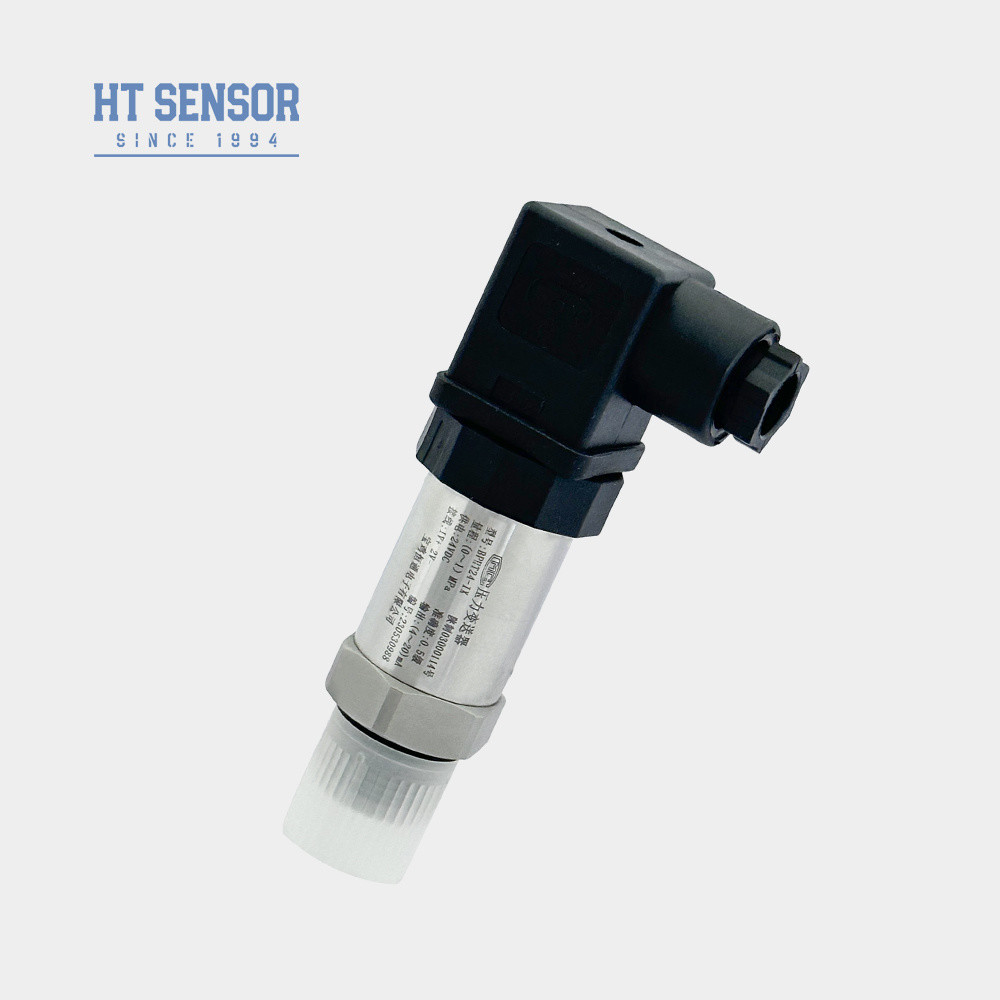

Transdutor de pressão de diafragma de aço inoxidável Transmissor de pressão industrial de óleo
Product Details
| Modelo N.O.: | BPHT24 | Material de habitação: | 304 S.S. |
|---|---|---|---|
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Mediano de medição: | Ar e líquido |
| Grau de precisão: | 0.25%F.S, 0.5%F.S | Intervalo de pressão: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
| Classificação IP: | IP65 | Personalização: | Disponível |
| Tipo de sinal: | Análogo, Digitas | Temperatura da compensação: | -10°C a 70°C |
| Destacar |
Transdutor de pressão nivelado de aço inoxidável do diafragma,Óleo para transdutor de pressão do diafragma,Transmissor de pressão industrial de óleo |
||
Product Description
Sensor de pressão de diafragma de aço inoxidável Transmissor industrial para teste de óleo de água
BPHT24 PressouroTRemetente
Introduçãoião deTransmissor de sensor de pressão do diafragma:
O transmissor de pressão BPHT24 utiliza o silício de diafragma plano da série HTO elemento de medição do sinal é o núcleo cheio de óleo de isolamento de resistência à pressão.O circuito de processamento de sinal está localizado dentro de uma caixa de aço inoxidável, convertendo oEste transmissor de pressão é utilizado principalmente em locais onde são necessárias condições sanitárias elevadas,assegurar medições de pressão fiáveis e precisas em ambientes higiénicos.
- Adota a tecnologia de película plana de silício difuso, que apresenta uma elevada estabilidade e fiabilidade.
- Tem as características de alta precisão, alta sensibilidade e alta linearidade.
- Adota tecnologia avançada de microcomputadores e possui funções automáticas de compensação de temperatura e correção linear.
- Alto nível de proteção, resistência à corrosão, resistência a choques e outras características, adequadas para todos os tipos de ambientes adversos.
- Saída de sinal padrão para comunicar com outros equipamentos para obter controlo automático.
- Tem as vantagens de longa vida útil, baixo consumo de energia, fácil instalação e manutenção.
- Apto para medição de gases e líquidos não corrosivos com 316L
- Ideal para protecção do ambiente e indústrias químicas
- Utilizado nas indústrias marítima e da aviação
- É amplamente utilizado em vários sistemas de controlo de processos, monitorização e automação no campo industrial
| Parâmetros de desempenho | |
| Faixa de medição | 0 ~ 35Kpa... ~35MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤1.5 vezes o intervalo nominal |
| Precisão @ 25oC | ±00,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ±00,1% F.S/Anos(Típico) ± 0,2% F.S/Anos(máximo) |
| Desvio da temperatura do ponto zero | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | -20-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db II - AçõesC T6 Gb |
| Classificação de protecção | Eu...P65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~0.25Quilos |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Tipo | Hirschmann |

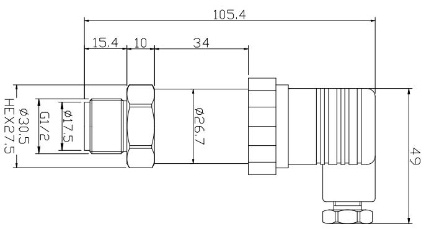

| Dimensão |  |
| Exemplos de selecção: |
| Dicas de encomenda: |
1Ao selecionar o produto, certifique-se de que o meio a medir é compatível com as partes de contacto do produto.
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar um funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Ordem Guia | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||

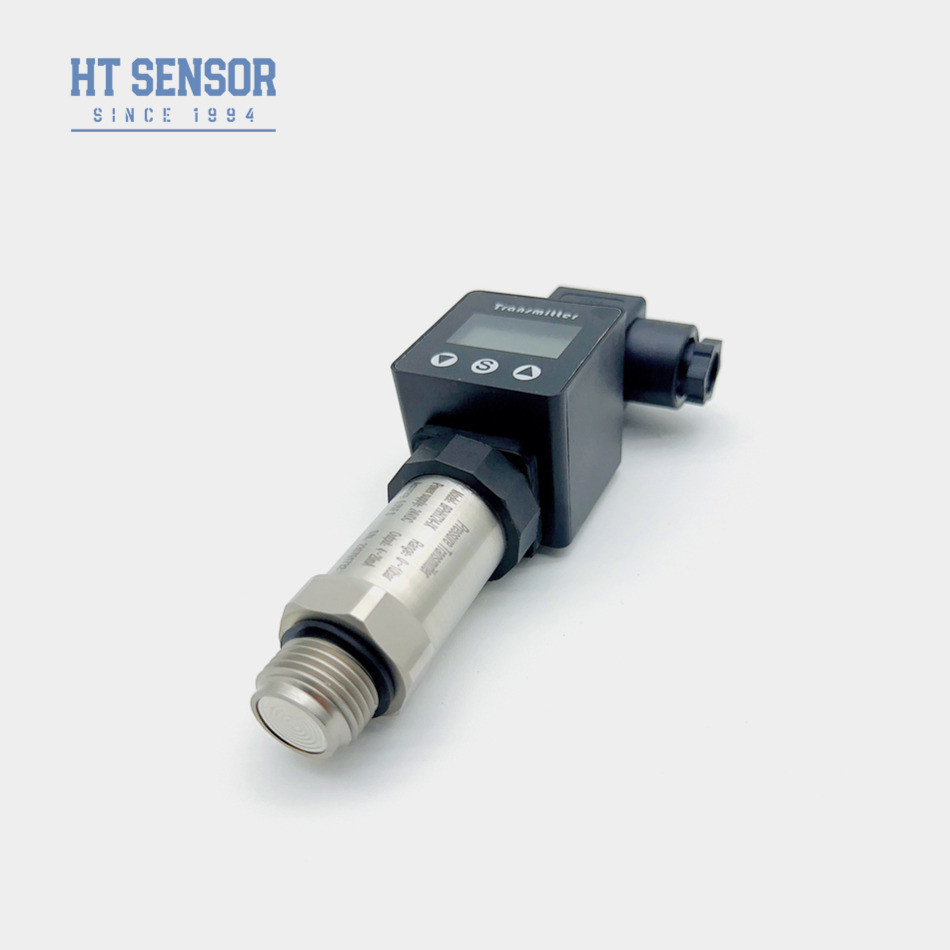

| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Faixa de medição | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
| Perguntas e respostas |
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
