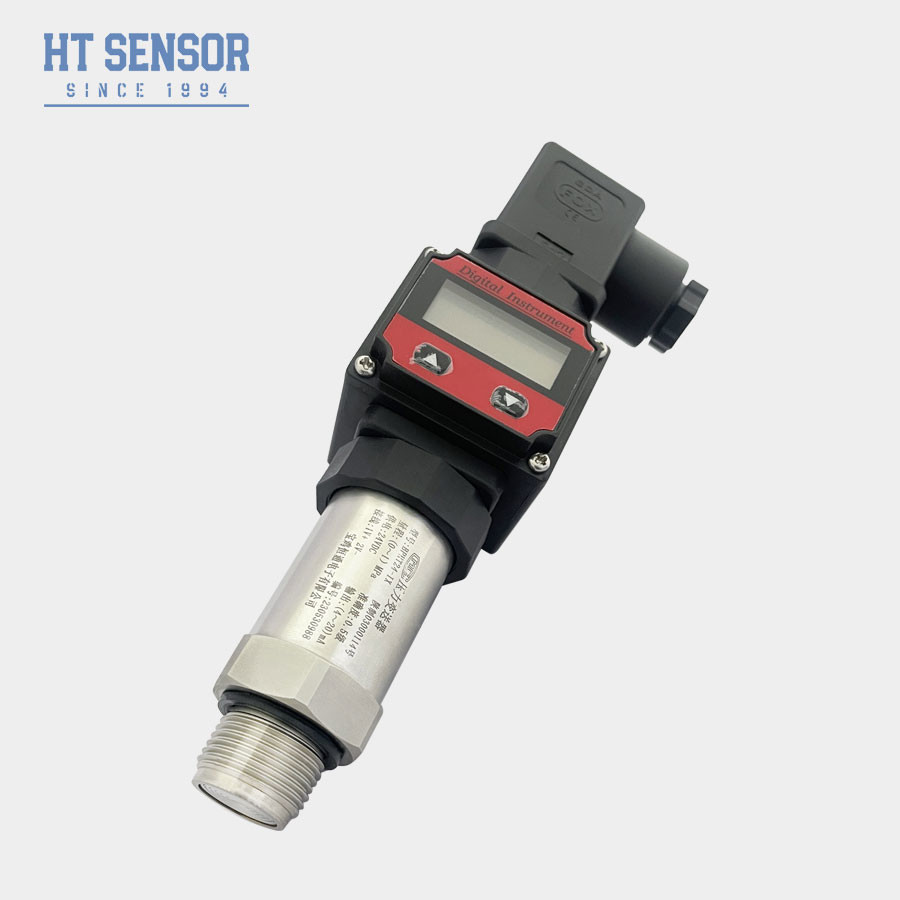

Sensor de pressão do diafragma ODM 0 ~ 35Kpa ~ 35MPa Transmissor de pressão de silício difuso
Product Details
| Modelo N.O.: | BPHT24-IX | Avaliação da proteção: | IP65 |
|---|---|---|---|
| Peso: | ~ 0,3 kg | Material de habitação: | 304S.S |
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Pacote de transporte: | Embalagem padrão para exportação com cartão |
| Origem: | Baoji, China | Código do SH: | 9026201090 |
| Tipo: | Transmissor de pressão normal | Tipo de estrutura: | Transmissor de pressão de silício difuso |
| Mediano de medição: | Ar e líquido | Grau de precisão: | 00,5% |
| Intervalo de pressão: | - 100kpa... 0kpa ~ 10kpa... 100MPa | Amostragens: | US$ 65/Piece 1 parte (Min.Order) |
| Destacar |
Sensor de pressão do diafragma,Sensor de pressão do diafragma 35Kpa,Transmissor de pressão de silício difuso de 35 MPa |
||
Product Description
Sensor de pressão do diafragma BPHT24-IXFlushPressouroTRemetente
Introdução:
BPHT24-IX de descargaSensor de pressão do diafragmautiliza a tecnologia de silício difuso para converter o sinal de pressão numa saída elétrica, medindo a alteração do gradiente de concentração no interior do filme fino do sensor de pressão.Este princípio torna o transmissor de pressão de filme plano de silício difuso com alta precisão, estabilidade e fiabilidade, adequado para várias aplicações industriais para medição e controlo de pressão
Características do produto:
- Várias opções de interface de pressão
- Para aplicações higiénicas, para evitar a escalação média
- Alta precisão com uma estrutura totalmente de aço inoxidável
- Fácil de limpar.
- Apto para medição de gases e líquidos não corrosivos com 316L
- Ideal para protecção do ambiente e indústrias químicas
- Utilizado nas indústrias marítima e da aviação
- Muito adequado para uso na higiene médica, biofarmacêutica e alimentarIndústrias.
| Parâmetros de desempenho | |
| Faixa de medição | 0~35Kpa...~35MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | -20-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4wIrão |
| 0/1 ~ 5V | ||
| 0/1- Um.0V |
| Tipo | Hirschmann |

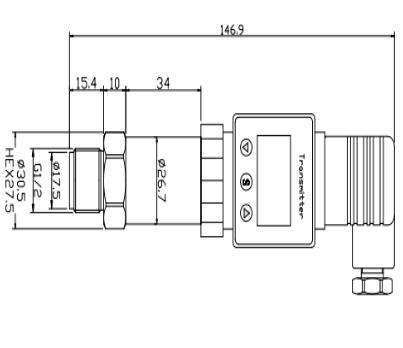

| Dimensão |  |

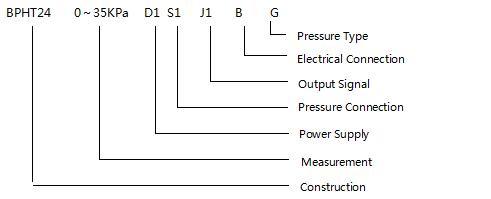

| Exemplos de seleção |
| Ordem Guia | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Faixa de medição | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | |||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
