Informação detalhada

Modelo NÃO.:	HT-IQ	Para:	Transmissor de pressão de silício difuso
Tipo de sinal de saída:	Tipo analógico	processo de produção:	Integração
Material:	Aço inoxidável	Tipo de thread:	Não
Tipo de fiação:	Quatro fios	Meio de medição:	Gás e líquidos
Classificação de IP:	IP65	Personalizado:	Personalizado
Poder:	1,5mA/10VCC	Saída:	sinal do milivolt
Conexão:	braçadeira 50,4	Compensação de temperatura:	0-70
Pacote de Transporte:	caixa	Especificação:	50.4 mm
Marca registrada:	HengTong	Origem:	China
Código HS:	9026209090	Capacidade de produção:	50000 PCS/ano

Descrição de produto

Indústria Alimentar Sensor de pressão Componentes principais do transmissor

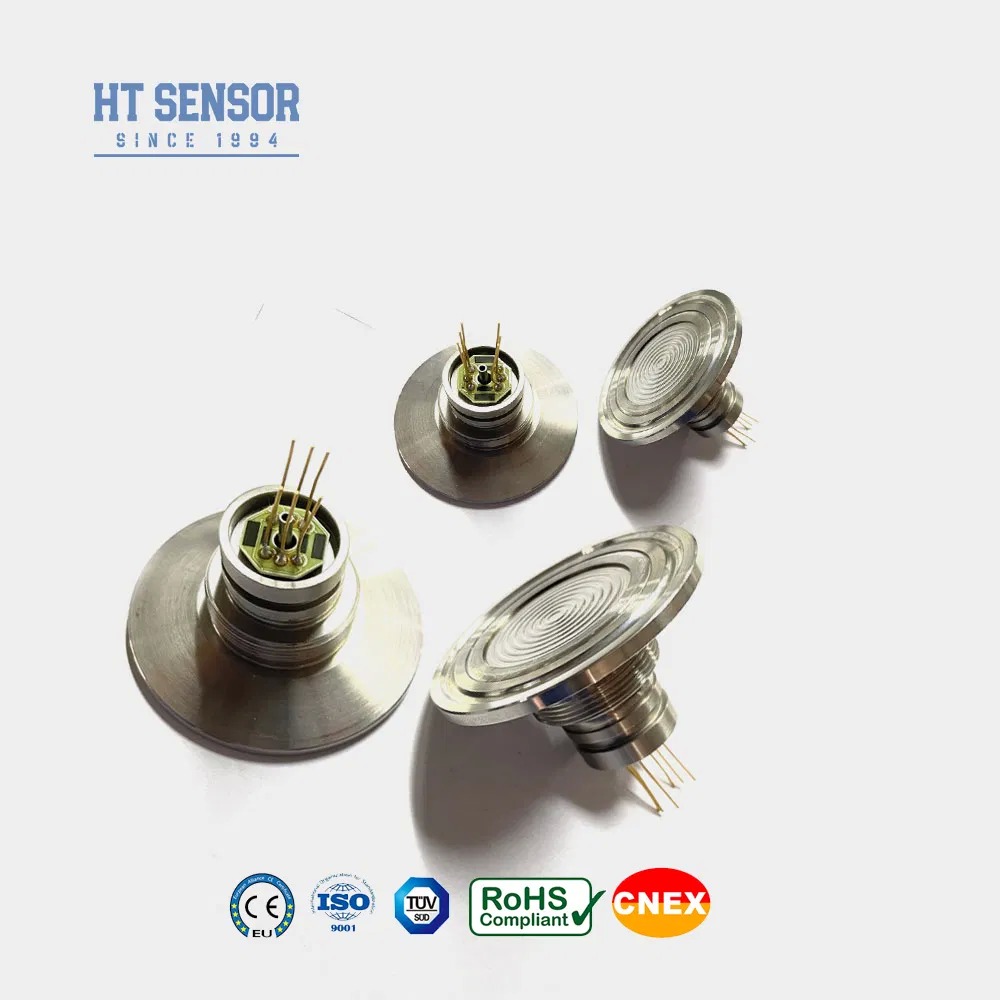

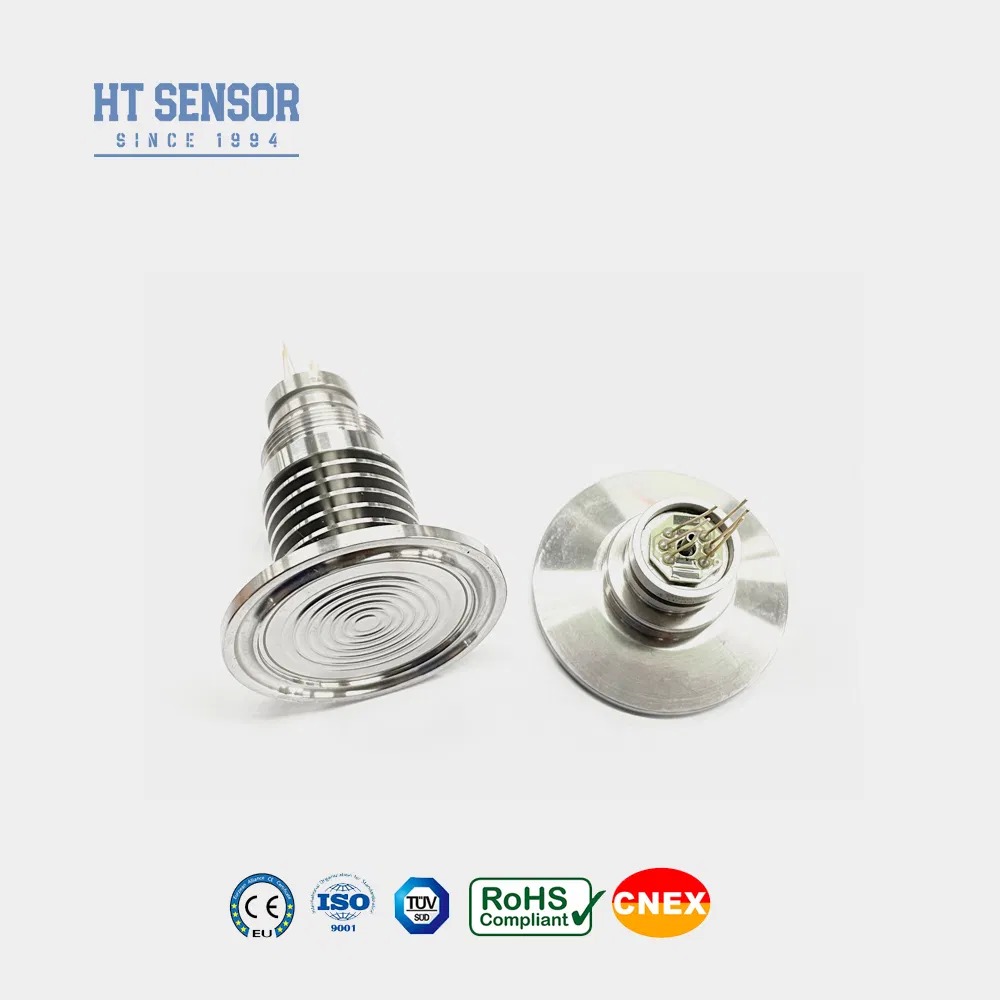

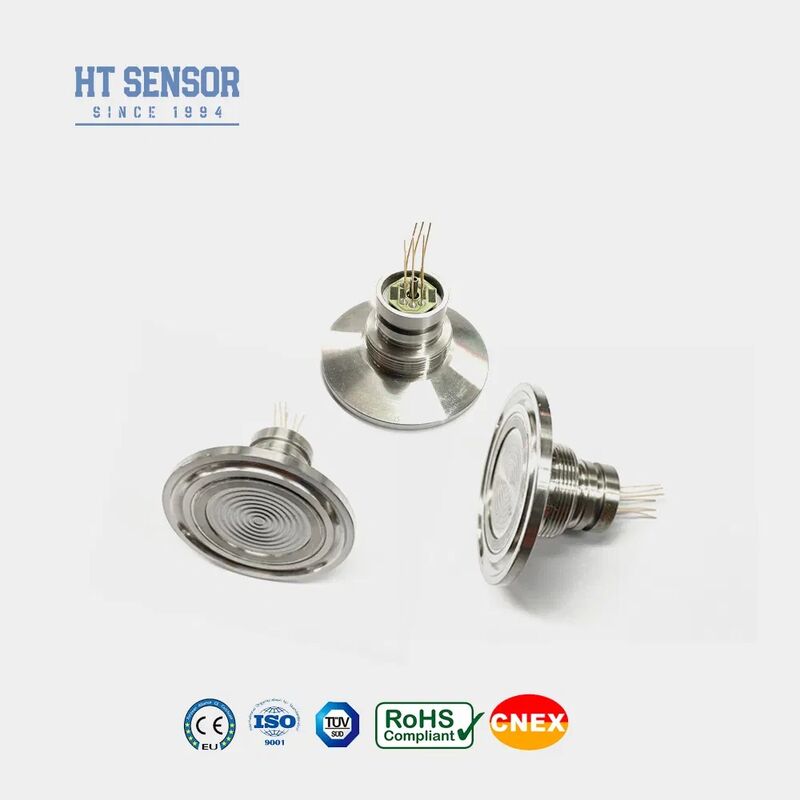

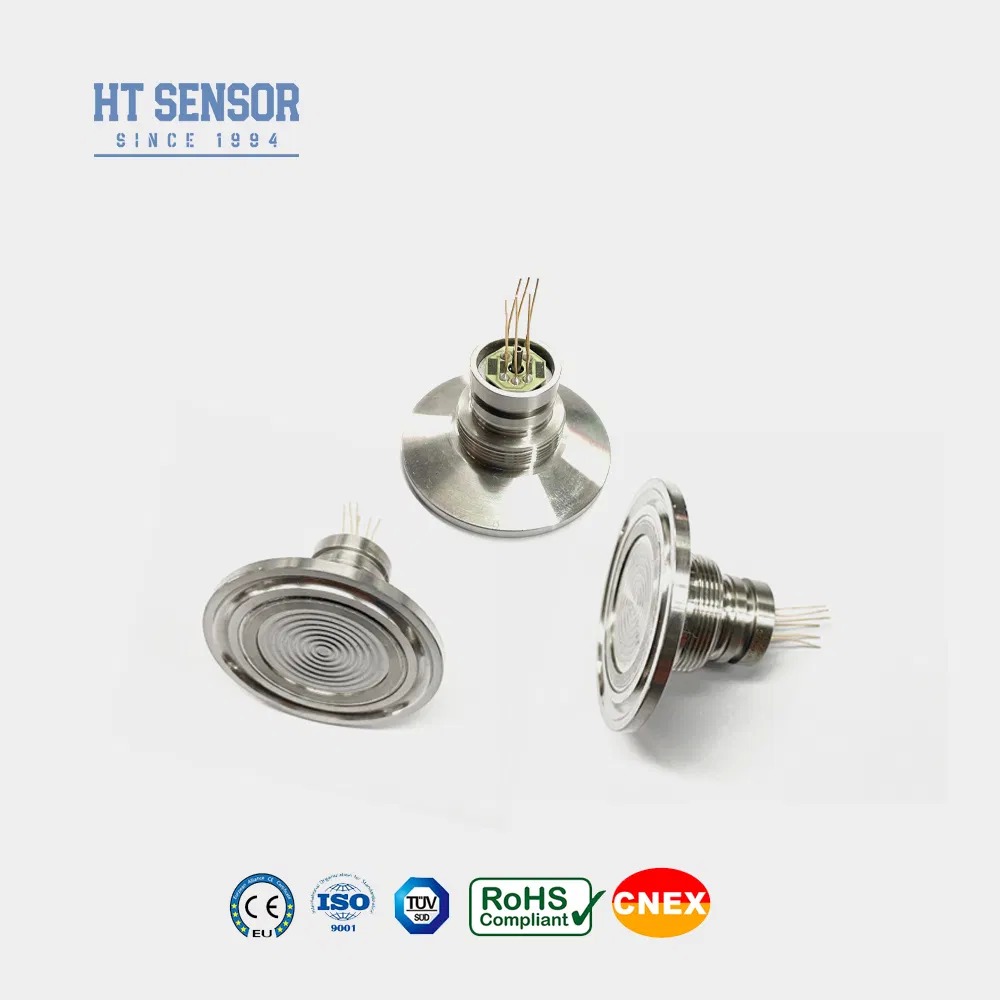

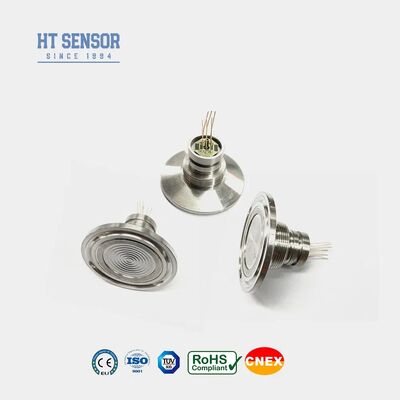

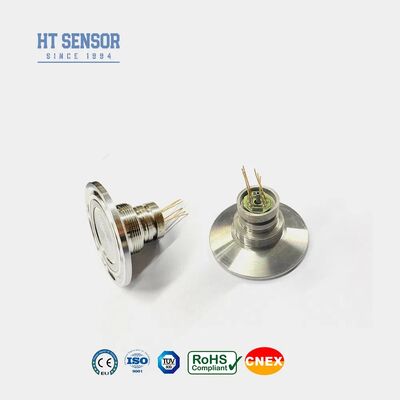

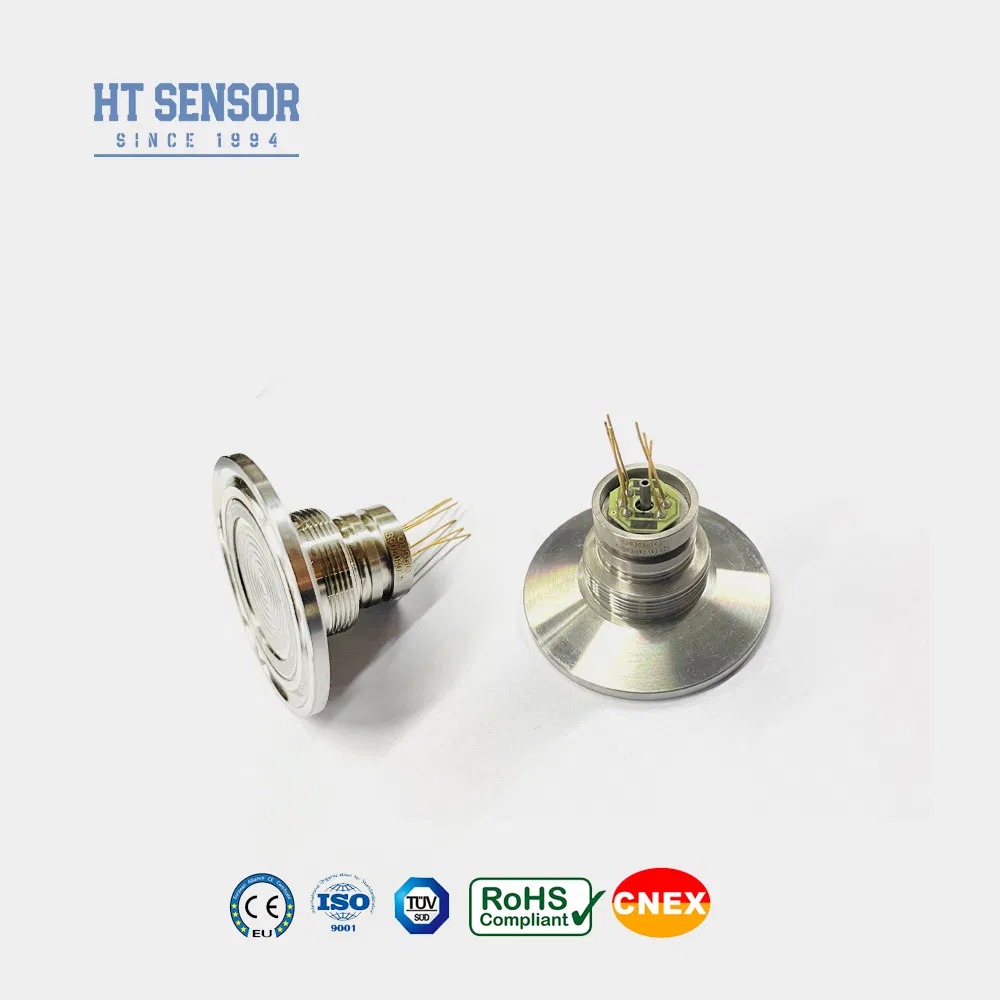

HT-IQ 1.5' Sensor de pressão da indústria alimentar para os componentes principais do transmissor de nível
Sensor de pressão piezoresistivo de silício HT-IQ

Introdução:
O HT-IQ é um sensor de pressão de diafragma flush com um chip de silício difuso altamente estável.O chip sensível não entra em contacto direto com o meio de medição.É adequado para aplicações em indústrias como alimentação e higiene.

Características do produto:

Utilizando tecnologia avançada e uma caixa de aço inoxidável 316L, juntamente comMateriais como titânio e Hastelloy para o diafragma
Utilizando circuitos de película espessa para compensação de temperatura e ponto zero correcção
Excelente fiabilidade, repetibilidade e estabilidade
Estrutura do diafragma, que facilita a limpeza

Aplicações:

Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
Indústria alimentar e de bebidas
Controle de processos industriais
Indústria farmacêutica

Performance elétrica:

Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
Impedância de entrada: 2,5 KΩ~6 KΩ
Impedância de saída: 2,5 KΩ~6 KΩ
Conexão elétrica: pinos de Kovar banhados em ouro ou fios de alta temperatura de 100 mm.

Parâmetros de desempenho:
Faixa de medição		Diâmetro ((G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absoluto ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Selado	3500 KPaS
		Tipo		Max.	Unidade
Não-Linearidade		± 0.15		± 0.3	% F.S.
Repetitividade		0.05		0.1	% F.S.
Histerese		0.05		0.1	% F.S.
Output de compensação zero		0 ± 1		0 ± 2	mV
Produção em escala total	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100±30	mV
Temperatura de deslocamento zero.	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Temperatura de escala completa.	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Temporário compensado.	≤ 20 KPa	0 ~ 50			oC
	≥ 35 kPa	0 ~ 70			oC
Temperatura de funcionamento		-20 a 80			oC
Temperatura de armazenamento		-40 ~ 125			oC
Sobrecarga admissível		Tomar o valor menor entre 3 vezes a escala completa ou 120MPa
Pressão de explosão		5x a escala completa
Estabilidade a longo prazo		0.2 %			F.S./ano
Material do diafragma		316L
Resistência ao isolamento		≥ 200MΩ 100VDC
Vibração		Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque.		100 g, 11 ms
Tempo de resposta		≤ 1 ms
Selo de anel O		Goma nitrílica ou goma fluorada
Meio de enchimento		Óleo de silício
Peso		~ 150 g
Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C

Esboço Construção
Dimensão

Conexão elétrica e compensação

Exemplos de seleção

Dicas de encomenda

1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar o
estanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.

Perguntas e respostas

1Q: Quais são as características dos seus transmissores de sensores de pressão?

R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?

R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM

3Q: Qual é a sua capacidade de produção?

A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
.

4Q: Qual é o período de entrega típico?

R: 5 a 8 dias úteis para modelos padrão.

5Q: Qual é o preço dos produtos?

A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
.

6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?

R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
