Sensor HT Transdutor de pressão Sensor Dois fios Transmissor de pressão 4-20 MA Mini conector
Detalhes do produto
| Modelo N.O.: | BP157 | MORRA: | Matriz do sensor NOVA |
|---|---|---|---|
| Temperatura da compensação: | -10~70℃ | Material de habitação: | 304 S.S. |
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Origem: | Baoji, China |
| Tipo: | Transmissor de pressão MINI | Mediano de medição: | gás ou líquido |
| Intervalo de pressão: | 0kpa~10kpa...20MPa | Marcação: | ExiaIICT6 |
| Destacar |
Sensor HT Sensor de transdutor de pressão,Sensor de transdutor de pressão dois fios,Transmissor de pressão 4-20 MA com mini-conector |
||
Descrição do produto

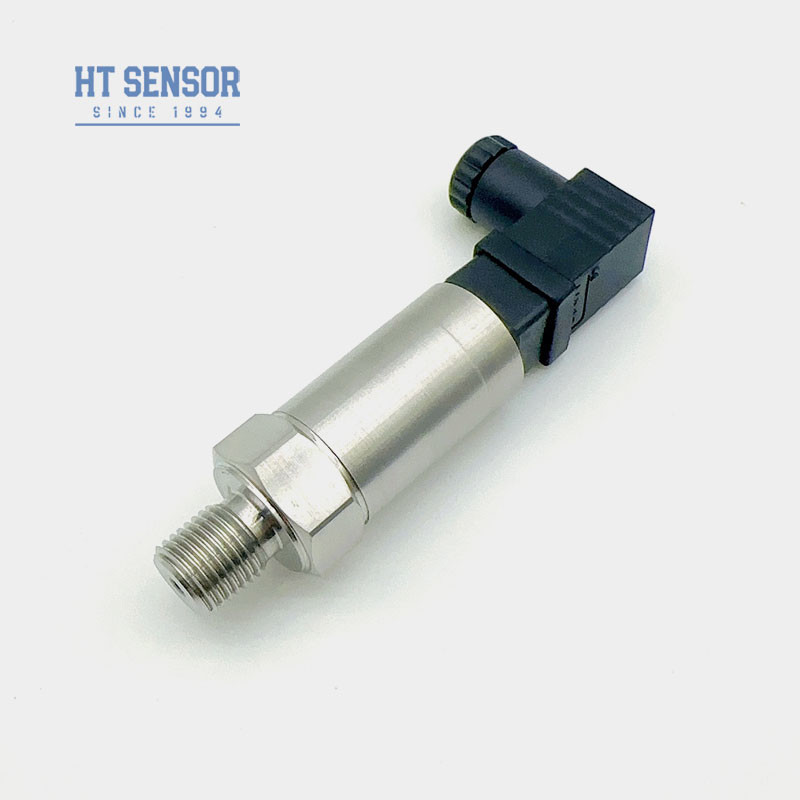

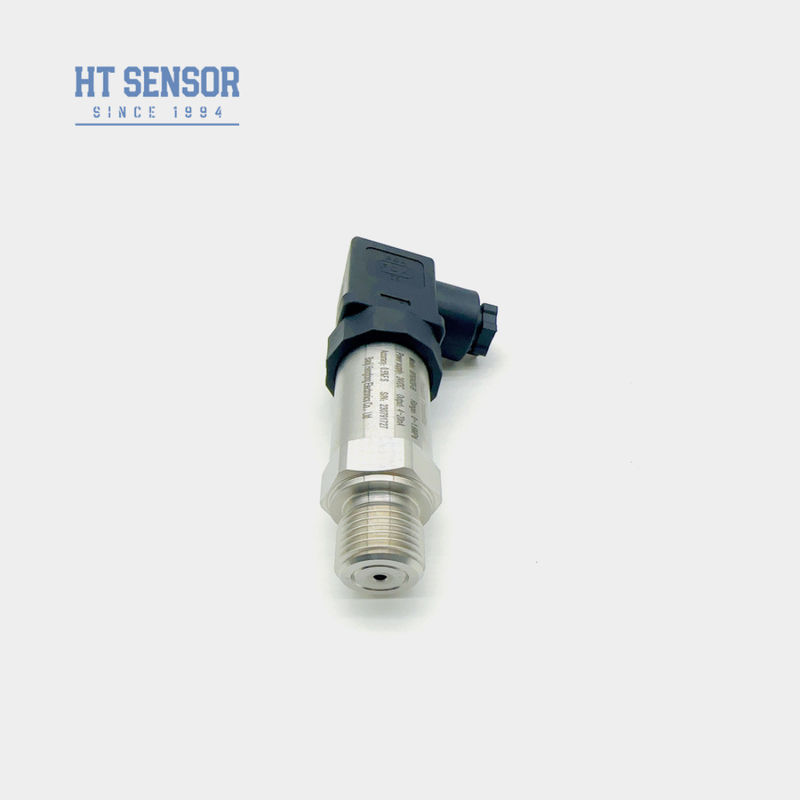

BP157 Transmissor de pressão
Introdução do sensor de transmissor de pressão:
O sensor de transmissor de pressão BP157 utiliza o núcleo de membrana de isolamento resistente à pressão de silício da série HT, cheio de óleo, como elemento de medição do sinal.O circuito de processamento de sinal está localizado dentro de uma caixa de aço inoxidável, convertendo o sinal do sensor num sinal de saída padrão. O produto foi submetido a testes rigorosos e à triagem do envelhecimento de componentes, produtos semiacabados,e produtos acabados para assegurar um desempenho estável e fiável.
Características do produto:
1Com uma elevada precisão e estabilidade, o transmissor é capaz de funcionar de forma fiável numa ampla gama de ambientes industriais.
2Adota o princípio de medição piezorresistiva e obtém o valor de pressão medindo a alteração da resistência da bolacha de silício.
3. Dispõe de um vasto intervalo de medição e pode ser adaptado a diferentes níveis de pressão.
4Tem uma característica de resposta rápida e pode monitorizar e dar feedback sobre as alterações de pressão em tempo real.
5Tem um bom desempenho linear e pode fornecer resultados precisos de medição de pressão.
6. Estão disponíveis com uma variedade de opções de sinal de saída, tais como 4-20mA, 0-5V, etc., para atender a diferentes requisitos do sistema de controlo
Aplicações:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
Parâmetros de desempenho:
| Faixa de medição | 0kPa ~ 10kPa...5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Exia IICT6 |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,05 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
Dicas de encomenda:Ao selecionar o produto, certifique-se de que o meio a medir é compatível com as partes de contacto do produto.
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
Guia de encomendas:
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
Perguntas frequentes:
P: É fabricante?
A: Sim, somos um fabricante profissional de sensores há mais de 29 anos!
P: Pode aceitar o serviço OEM?
R: Sim, podemos colocar as informações da sua empresa e o seu logo nos nossos sensores.
P: Posso ser o seu distribuidor?
R: Sim, procuramos distribuidores no mercado estrangeiro.
Q: Qual é o seu prazo?
R: Normalmente 7-10 dias. Para quantidade superior a 100pcs, precisamos de 3-5 dias úteis adicionais.
