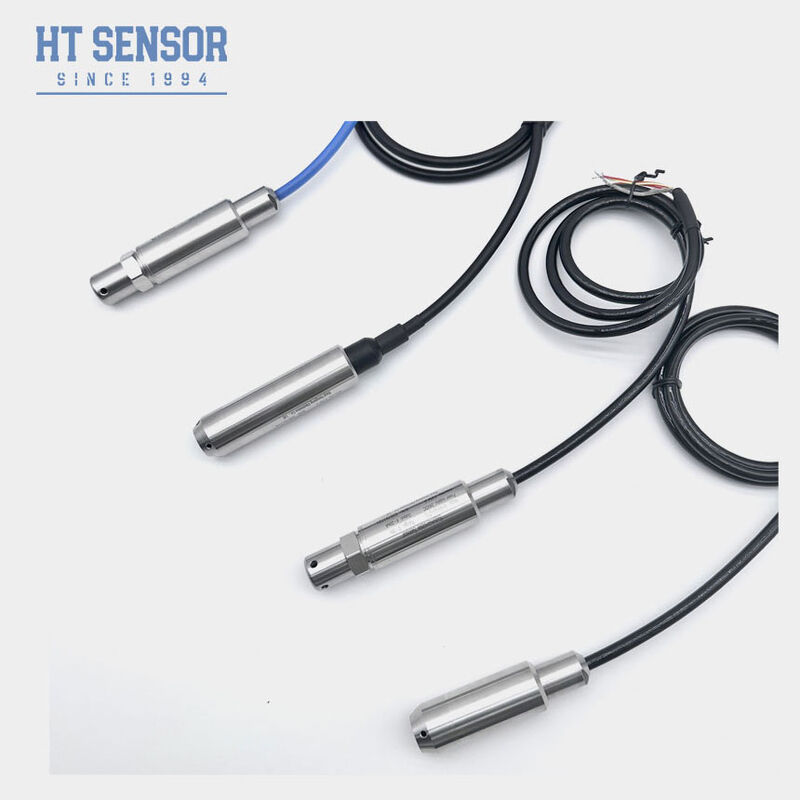

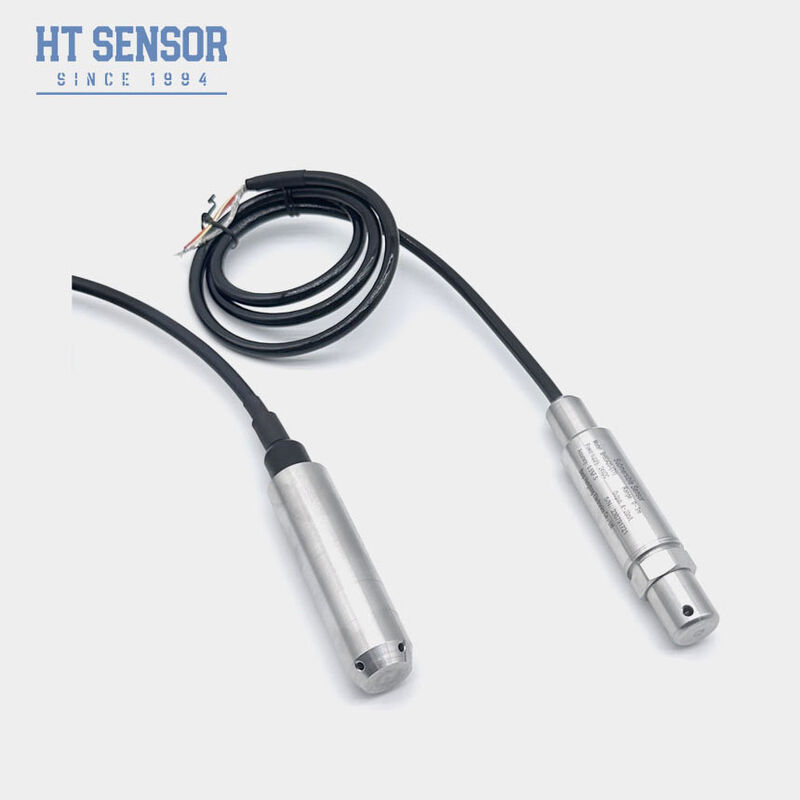

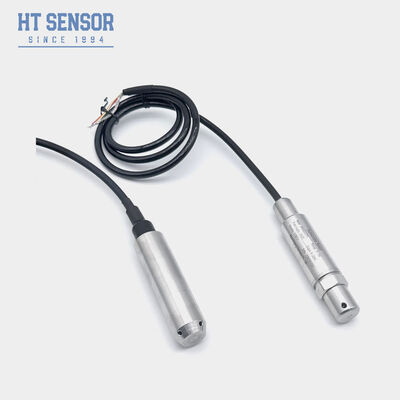

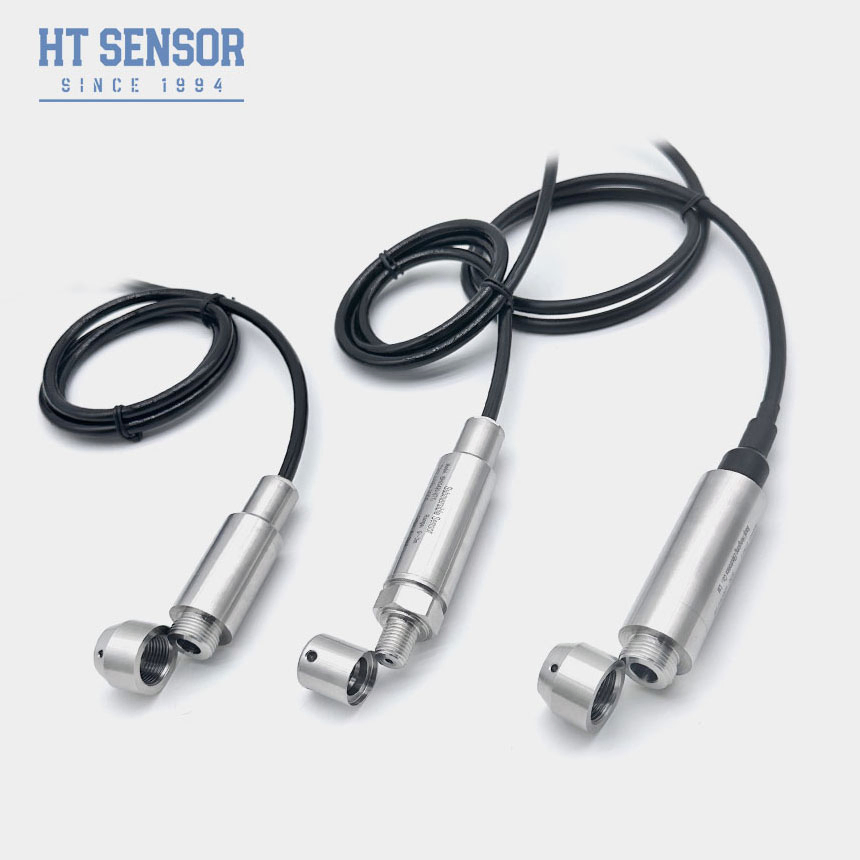

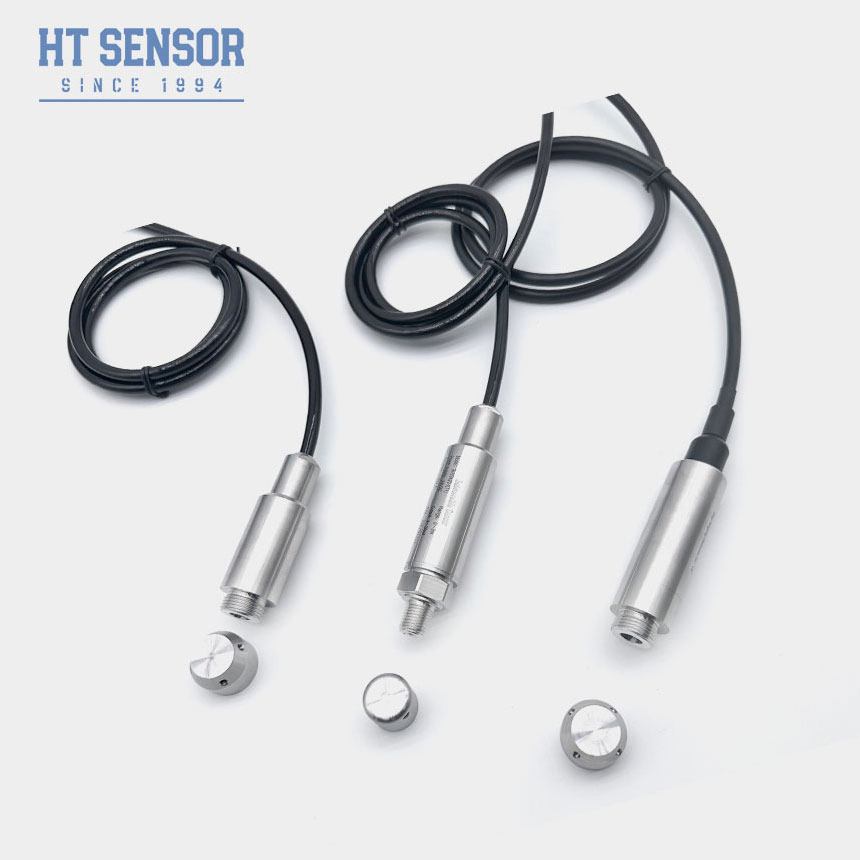

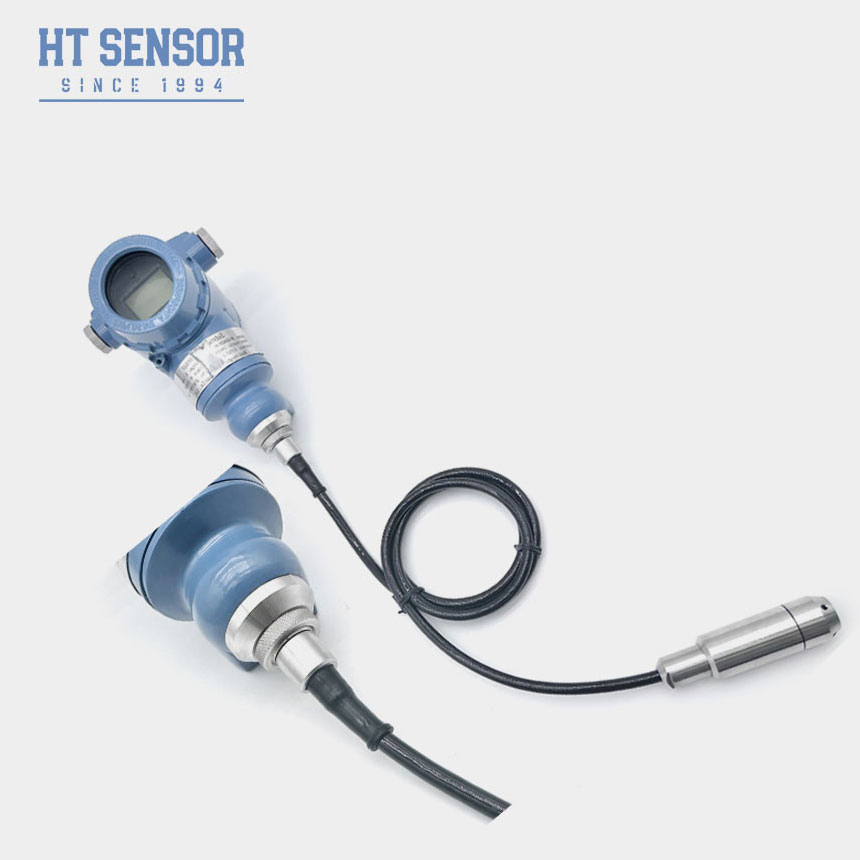

BH93420-I Transmissor de nível de água
O BH93420-I é um transmissor de nível de água de alto desempenho com sinais de saída de 0,5-4,5V e 4-20mA para medição precisa do nível do líquido em tanques e várias aplicações.
Visão geral do produto
O transmissor de nível de água BH93420-I utiliza a tecnologia de núcleo cheio de óleo de isolamento de silício difuso da série HT como seu elemento de medição de sinal.Projetado com uma caixa completa de aço inoxidável e uma estrutura compacta de uma peçaEste transmissor de imersão oferece um desempenho impermeável excepcional, com uma rigorosa compensação a altas e baixas temperaturas e testes de envelhecimento que garantem uma elevada fiabilidade e uma excelente estabilidade.
Características fundamentais
- Casas completas de aço inoxidável para diversos ambientes de ensaio
- Medição da sonda de imersão para facilitar a instalação
- Opções de sinal de saída múltiplas disponíveis
- Certificação à prova de explosão: ExiaIICT6
- Classificação de proteção elevada: IP68
- Disponível com cabos PE ou PU
Aplicações
- Compatível com aço inoxidável 316L e líquidos não corrosivos
- Monitorização do nível da água nos esgotos, sistemas industriais e municipais de abastecimento de água, tanques, poços, rios, águas do mar e lagos
- Medição do nível de combustível no diesel e nos tanques de combustível
Parâmetros de desempenho
| Faixa de medição | 0~10m... 400m |
| Capacidade de sobrecarga | ≤ 2 X do intervalo nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,2% F.S/ano (máximo) |
| Desvio da temperatura do ponto zero | ±1,5% F.S. (tipo) ±2% F.S. (máximo) |
| Desvio de temperatura em escala completa | ±1,5%F.Sr(Típico) ±2%F.S. (máximo) |
| Temperatura de compensação | 0-50oC (0-1m. 0-2m); 0-70oC |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -30°C a 100°C |
| Resistência à vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 1Cr18Ni9Ti |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | >= 100MΩ@100VDC |
| Classificação à prova de explosão | ExiaIICT6 |
| Classificação de protecção | IP67, IP68 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg (sem cabo) |
| Material do cabo | Polietileno, poliuretano |
Especificações do sinal de saída
| Sinais de saída | Tensão de alimentação | Tipo de saída |
|---|
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | | 3 fios |
0/1 ~ 5V
0/1 ~ 10V
0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
Orientações de encomenda
Certifique-se de que o meio de medição é compatível com os componentes do produto durante a seleção.
Especificar a densidade do meio medido.
Para ambientes com fortes interferências eletromagnéticas ou de radiofrequência, fornecer detalhes durante o pedido.
Instalar dispositivos de proteção contra raios e assegurar a fixação à terra adequada para uma operação fiável.
Guia de encomendas
| Categoria | Código | Descrição |
|---|
| Série de produtos | BH93420 | Transmissor de pressão |
| Esboço Construção | Eu... | Transmissor de pressão |
| Faixa de medição | | 0~10m... 400m |
| Fornecimento de energia | D1 | 24VDC |
| Fornecimento de energia | D2! | 5VDC |
| Fornecimento de energia | D3! | Outros |
| Sinais de saída | S1 | 4 ~ 20mADC |
| Sinais de saída | S2 | 1 ~ 5VDC |
| Sinais de saída | S3 | 0~5VDC |
| Sinais de saída | S4 | 0~10mADC |
| Sinais de saída | S5 | 0~20mADC |
| Sinais de saída | S6 | 0~10VDC |
| Sinais de saída | S7 | 0.5~4.5VDC |
| Sinais de saída | S8 | RS485 |
| Tipo de pressão | G | Pressão de medição |
| Tipo de pressão | A | Pressão absoluta |
| Tipo de pressão | S | Pressão de referência selada |
| Materiais | 01 | 304 aço inoxidável |
| Materiais | 02 | 316L aço inoxidável |
| Material do cabo | C1 | PE |
| Material do cabo | C2 | PU |
Perguntas Frequentes
Quais são as características dos seus sensores de pressão?
Alta precisão, durabilidade e excelente desempenho.
Posso personalizar especificações especiais?
Sim, os nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
Qual é a sua capacidade de produção?
As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
Qual é o período típico de entrega?
5 a 8 dias úteis para modelos normais.
Qual é o preço dos produtos?
Preços competitivos com descontos para encomendas a granel ou parceiros a longo prazo.
Qual é a garantia dos seus produtos e serviço pós-venda?
Nosso tempo de garantia é de 24 meses após o envio, e nosso serviço pós-venda responderá às suas perguntas dentro de 24 horas.
