19 mm Transmissor de pressão cheio de óleo Transmissor de pressão de silício difuso Teste de óleo de água
Product Details
| Materiais: | 316L | Precisão: | ±0.25% |
|---|---|---|---|
| Material de habitação: | Aço inoxidável | Escala da medida: | 0~10kpa...20kpa....100MPa |
| Sinais de saída: | mV | Fornecimento de energia: | 1.5mADC |
| Tipo de pressão: | Medida/Absoluto/Selado | Nome do produto: | Sensor de transmissor de pressão |
| Intervalo de temperatura compensado: | -40 a 80°C | Óleo - encheu-se: | Óleo de silicone |
| Destacar |
Transmissor de pressão com combustível de 19 mm,Transmissor de pressão cheio de óleo difuso,Teste de óleo com água do transmissor de pressão de silício |
||
Product Description

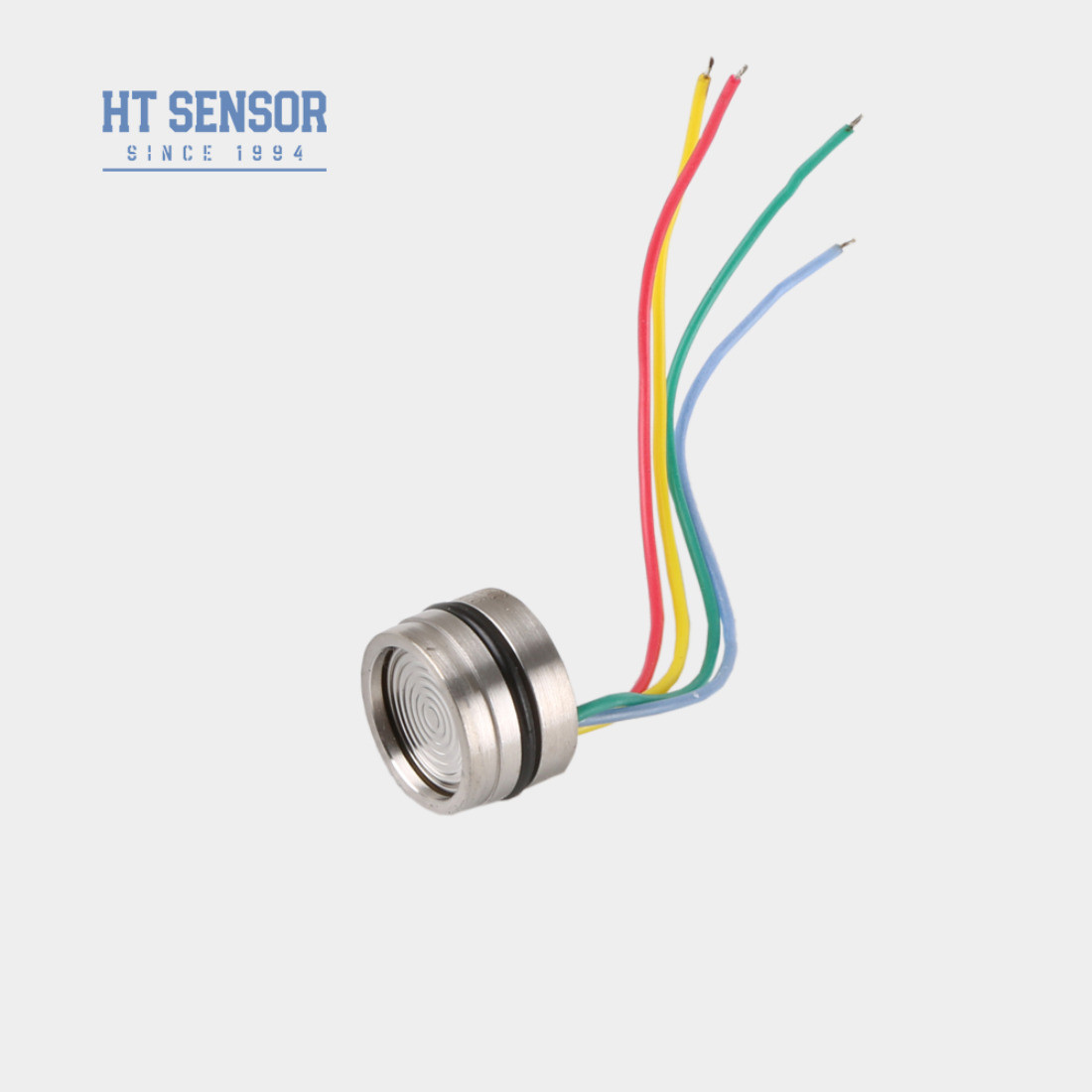

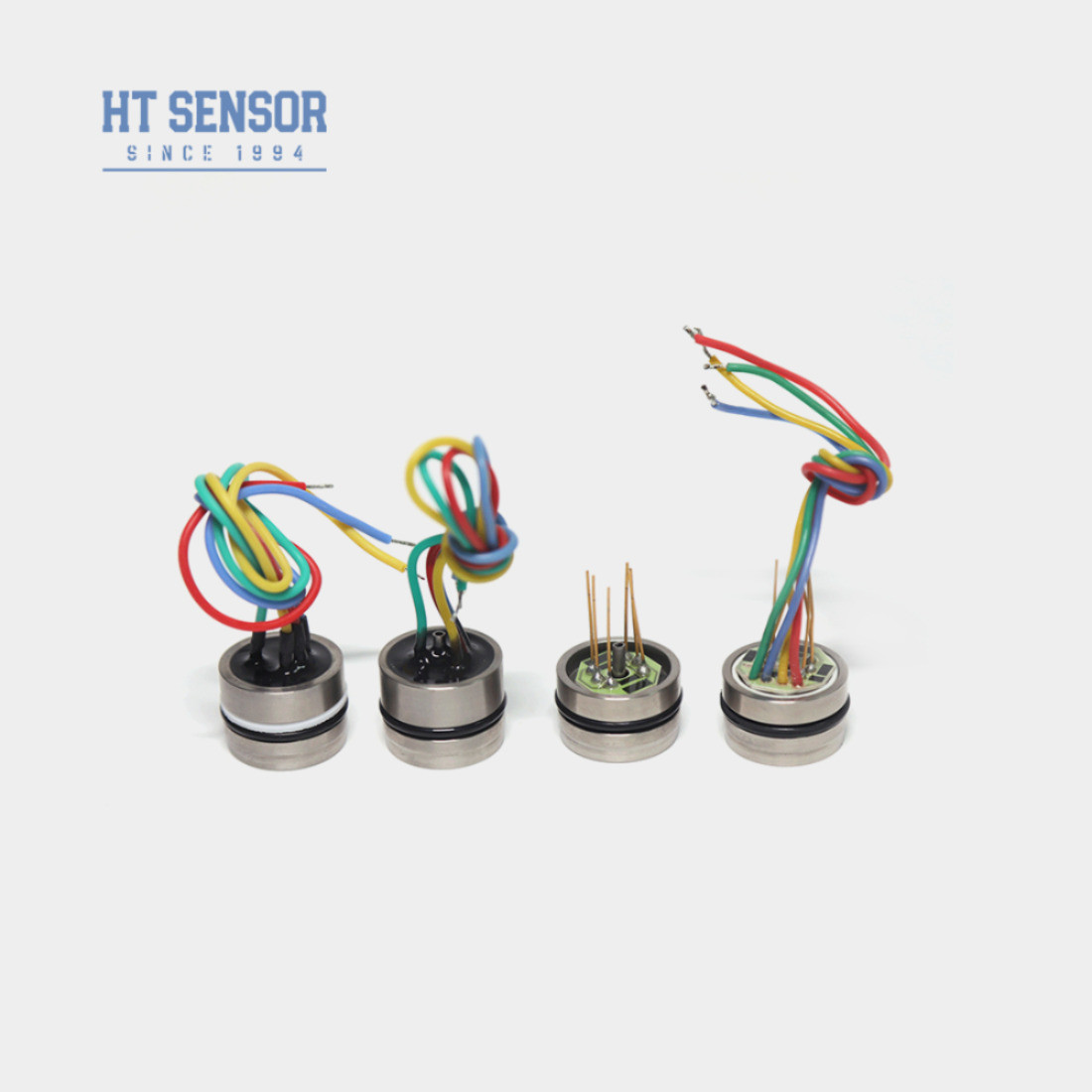

Sensor de transmissor de pressão de silício difuso cheio de óleo para teste de água e óleo
Sensor de pressão de silicone piezoresistivo de 19 mm
Introdução do sensor de transmissor de pressão:
1.Utilizando tecnologia avançada e caixa de aço inoxidável 316L, juntamente comMateriais como titânio e Hastelloy para o diafragma
2.Utilização de circuitos de película espessa para compensação de temperatura e ponto zerocorrecção
3.Excelente fiabilidade, repetibilidade e estabilidade
Aplicaçõesdo sensor de transmissor de pressão:
1. Adequado para medir a pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
2Aplicado em vários locais de processos industriais, incluindo petróleo, química, metalurgia, energia e hidrologia
3.Utilizado nas indústrias marítima e aeronáutica
4. Adequado para sistemas de controlo hidráulico e pneumático
5.Utilizado em aplicações de controlo de processos
Performance elétricado sensor de transmissor de pressão:
1Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
2Impedância de entrada: 3KΩ~6KΩ
3Impedância de saída:2.5KΩ~6KΩ
4Conexão elétrica: pinos de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenho: | |||||
| Distância | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Resultado zero | 0 ± 1 | 0 ± 2 | mV | ||
| Saída de span | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Erro de temperatura zero | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Período de erro de temperatura | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Anel de nitril ou anel de flúor | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 28g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C | |||||

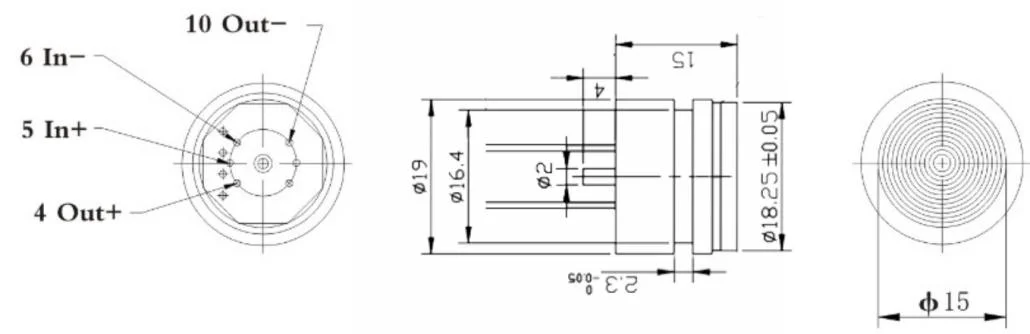

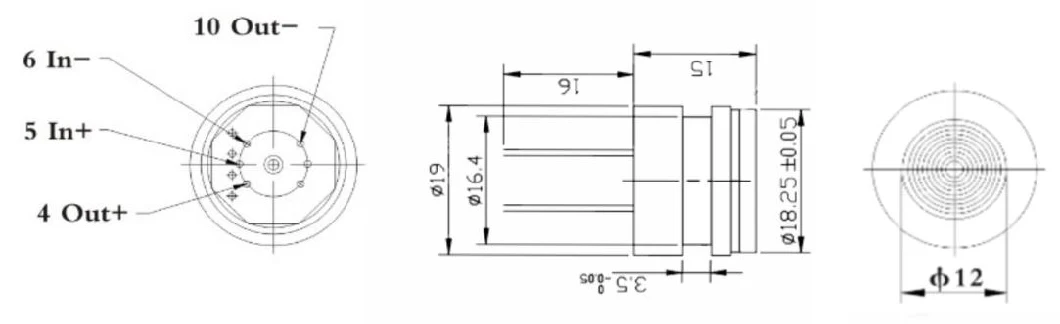

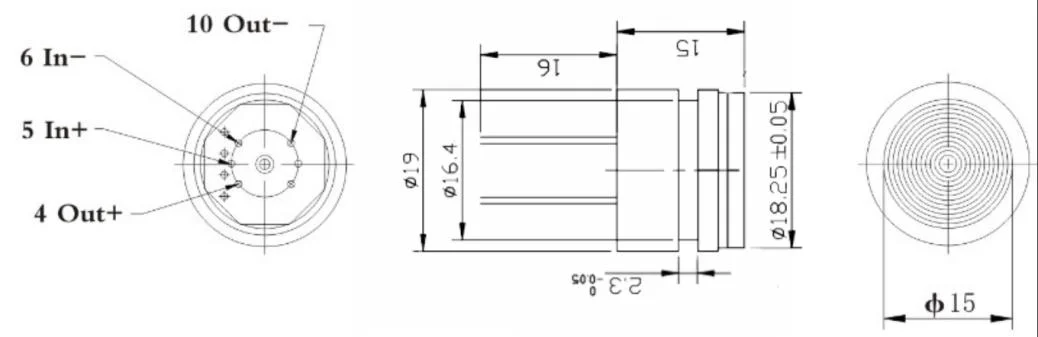

| Esboço Construção | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Conexão elétrica e compensação |
|
|
| Exemplos de seleção |
| Dicas de encomenda |
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
