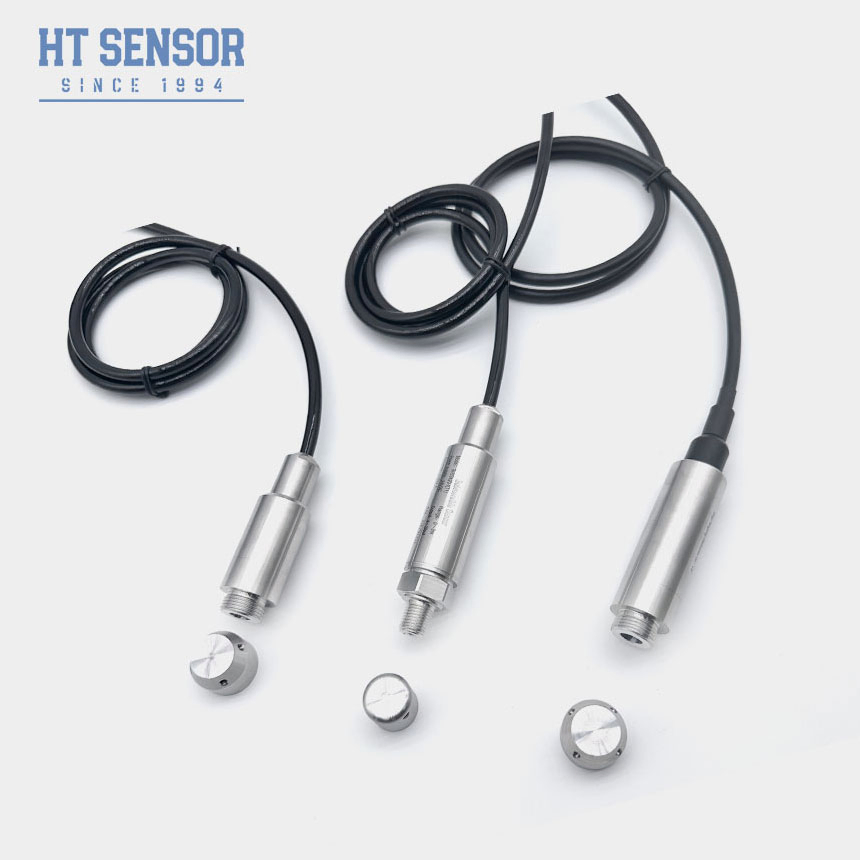

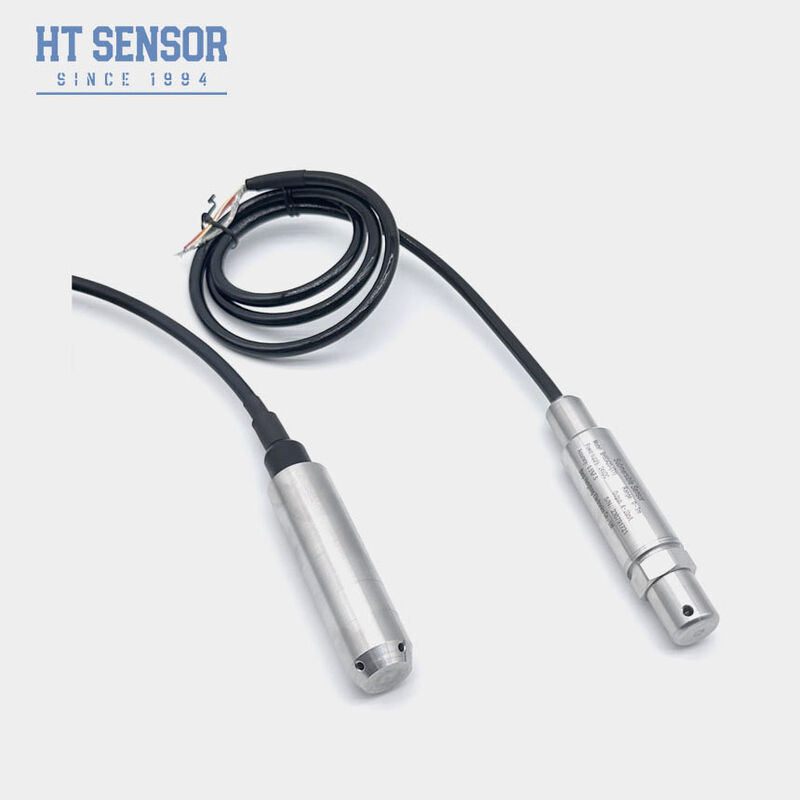

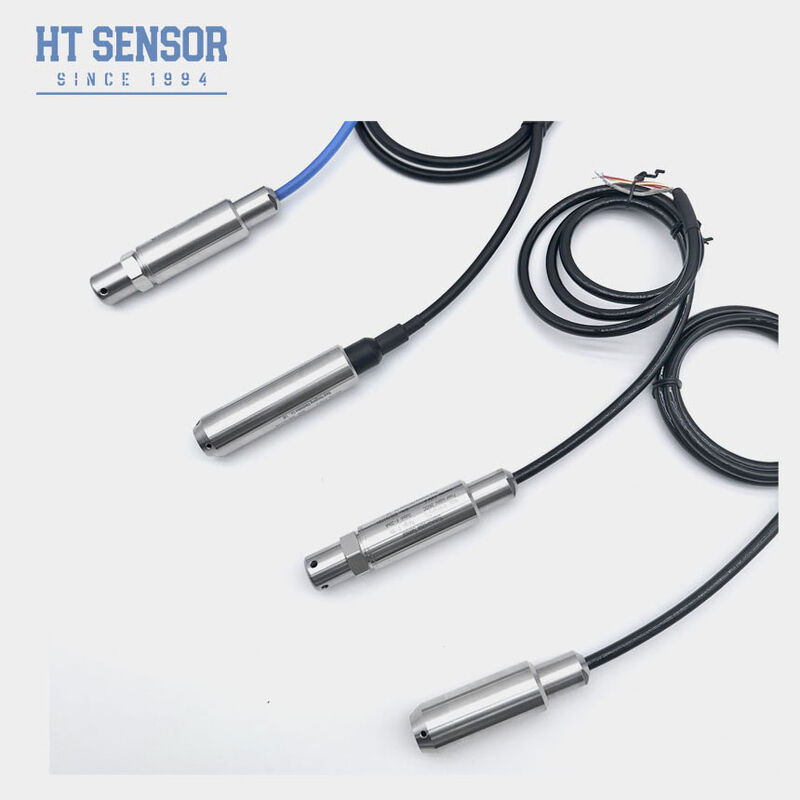

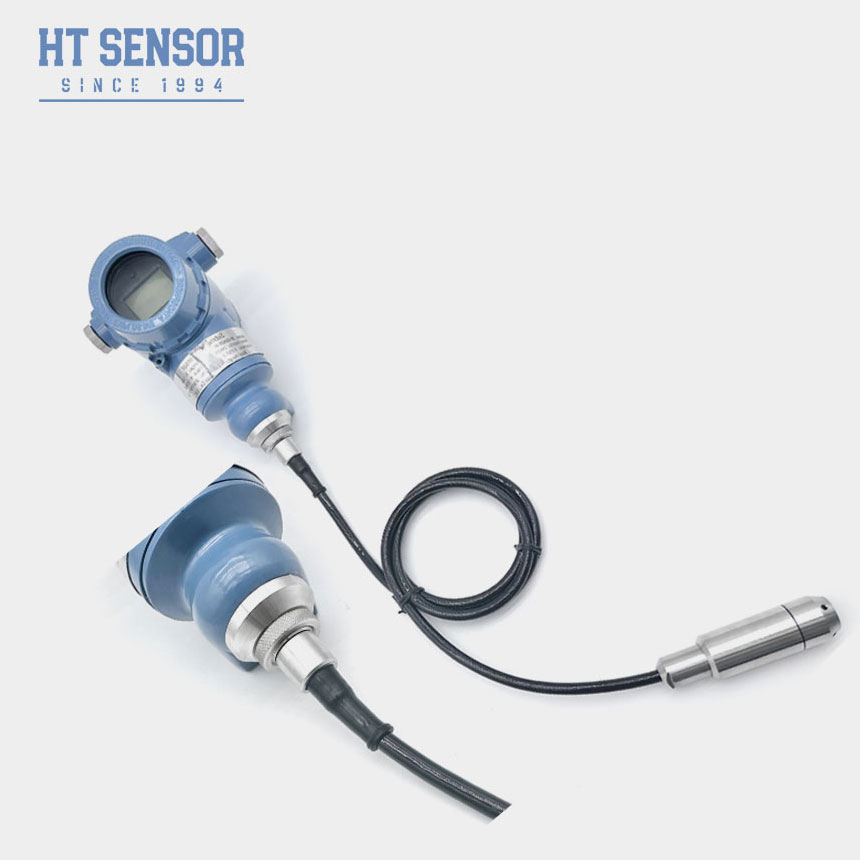

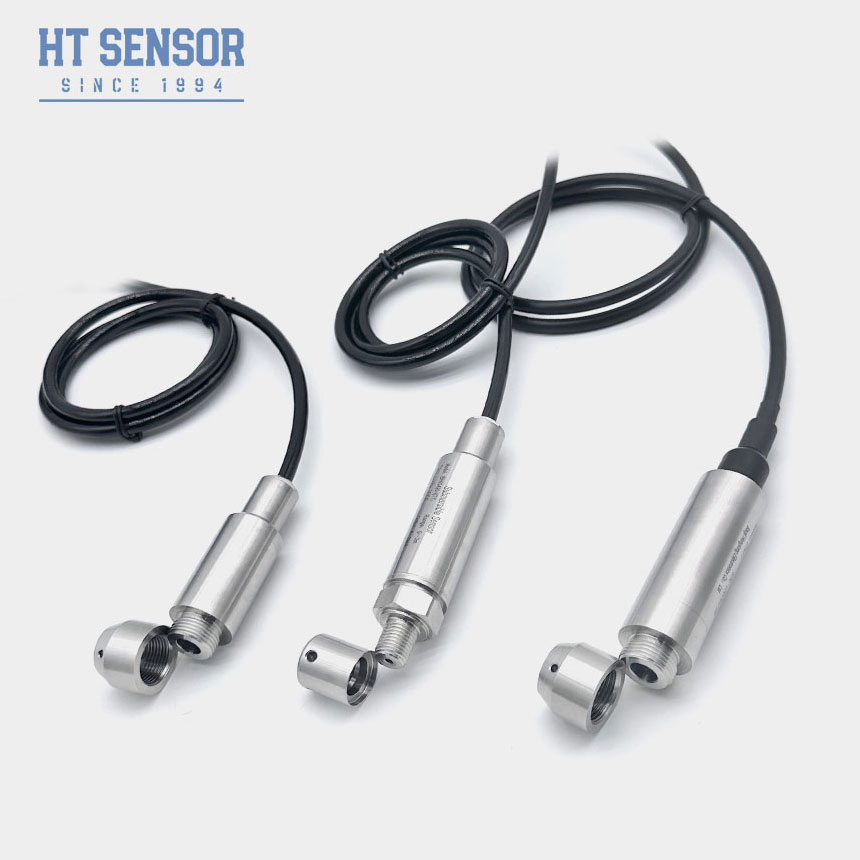

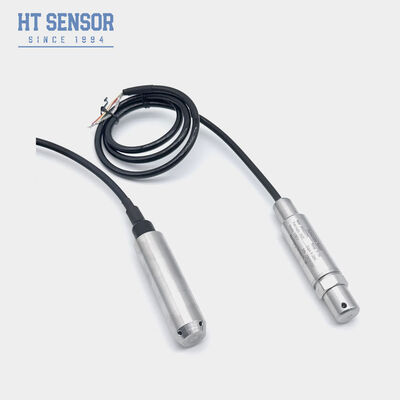

Sensor de nível de água para medição de pressão de 0-10m
Product Details
| Modelo não.: | BH93420-I | Sinal de saída: | Tipo Analógico |
|---|---|---|---|
| Processo de Produção: | Silício Difundido | material: | Aço inoxidável |
| Classificação IP: | IP68 | Peso líquido: | 0,3kg |
| Material do diafragma: | Aço inoxidável 316L | Estabilidade a longo prazo: | +-0,2% F.S/ano |
| Temperatura operacional.: | -20~80 | Faixa de medição: | 0 ~ 10m… 400m |
| Precisão: | ± 0,25% (tip.) ± 0,5% (máx.) | Repetibilidade: | ± 0,03% (tip.) ± 0,05% FS (máx.) |
| Histerese: | ± 0,03% (tip.) ± 0,05% FS (máx.) | Deriva zero de ponto: | ± 1,5%fs (tip.) ± 2%fs (máx.) |
| Deriva em grande escala: | ± 1,5%F.SR (tip.) ± 2%FS (máx.) | ||
| Destacar |
transmissor nivelado líquido de aço inoxidável,Sensor de nível de água IP68,Sensor de medição de pressão 0-10m |
||
Product Description
- Carcaça totalmente em aço inoxidável para diversos ambientes de teste
- Medição de sonda tipo imersão para fácil instalação
- Diversas opções de sinal de saída
- Classificação à prova de explosão: ExiaIICT6
- Alta taxa de proteção: IP68
- Opções de cabo PE ou PU
- Compatível com 316LSS e líquidos não corrosivos
- Monitoramento de níveis de água em esgoto, água industrial e municipal, tanques, poços, rios, água do mar e lagos
- Medição de níveis de combustível em tanques de diesel e combustível
| Parâmetro | Especificação |
|---|---|
| Faixa de Medição | 0~10m…400m |
| Sobrecarga | ≤ 2 X da faixa nominal |
| Precisão @ 25°C | ±0.25% (Típ.) ±0.5% (Máx.) |
| Repetibilidade | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Histerese | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Estabilidade a Longo Prazo | ±0.2%F.S/ano (Máx.) |
| Deriva de Temperatura do Ponto Zero | ±1.5%F.S(Típ.) ±2%F.S (Máx.) |
| Deriva de Temperatura da Escala Completa | ±1.5%F.Sr(Típ.) ±2%F.S (Máx.) |
| Temperatura de Compensação | 0-50°C (0-1m. 0-2m); 0-70°C |
| Temperatura de Operação | -20~80°C |
| Temperatura de Armazenamento | -30~100°C |
| Vibração | 10g, 55Hz ~ 2kHz |
| Material da Carcaça | 1Cr18Ni9Ti |
| Material do Diafragma | Aço Inoxidável 316L |
| Resistência de Isolamento | >=100MΩ@100VDC |
| Classificação à Prova de Explosão | ExiaIICT6 |
| Classificação de Proteção | IP67, IP68 |
| Vedação O-Ring | Borracha de flúor |
| Peso | ~0.3Kg (sem cabo) |
| Material do Cabo | Polietileno, Poliuretano |
| Sinal de Saída | Tensão de Alimentação | Tipo de Saída |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios | |
| 0/1~5V | 5VDC | |
| 0/1~10V | ||
| 0.5~4.5V | ||
| Protocolo de Comunicação RS485 | 3.6~30V / Bateria | 4 fios |
- Garantir a compatibilidade do meio medido com os componentes do produto
- Especificar a densidade do meio medido
- Fornecer detalhes de interferência eletromagnética ou de radiofrequência
- Instalar dispositivos de proteção contra raios e garantir aterramento adequado
| Componente | Código | Descrição |
|---|---|---|
| Série do Produto | BH93420 | Transmissor de Pressão |
| Faixa de Medição | 0~10m…400m | |
| Fonte de Alimentação | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | Outro | |
| Sinal de Saída | S1 | 4~20mADC |
| S2 | 1~5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5~4.5VDC | |
| S8 | RS485 | |
| Tipo de Pressão | G | Pressão Manométrica |
| A | Pressão Absoluta | |
| S | Pressão de Referência Selada | |
| Material | 01 | Aço Inoxidável 304 |
| 02 | Aço Inoxidável 316L | |
| Material do Cabo | C1 | PE |
| C2 | PU |
Product Highlights
Transmissor de nível de aço inoxidável IP68 com precisão de ±0,25%, classificação à prova de explosão ExiaIICT6 e estabilidade de longo prazo. Saídas personalizáveis para monitoramento de nível de água, óleo e combustível em aplicações industriais.
