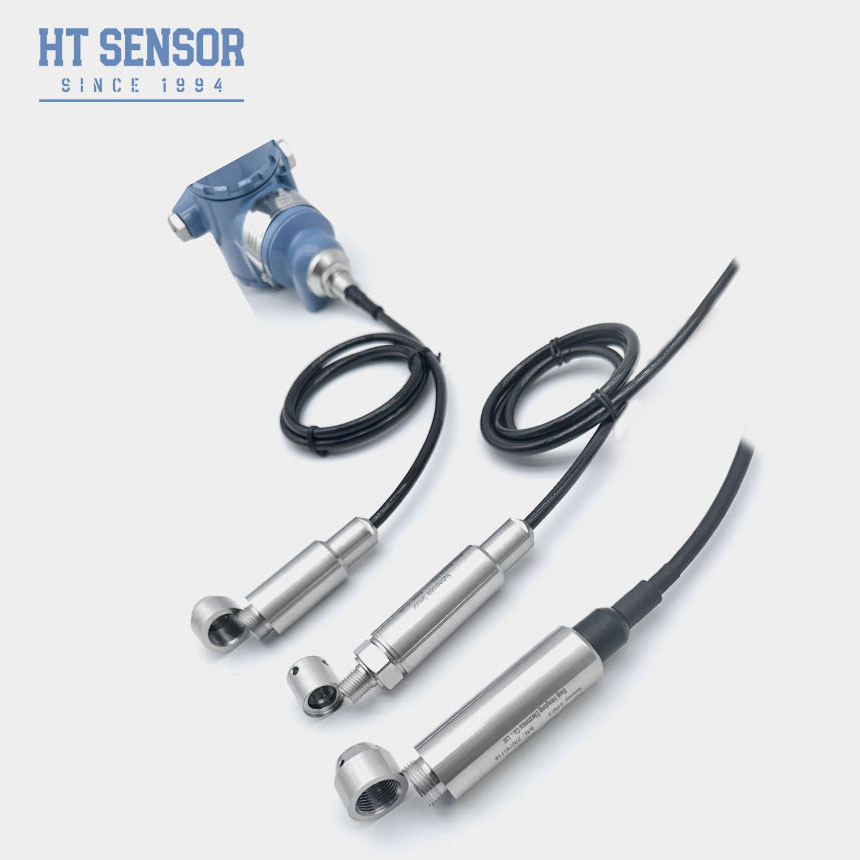

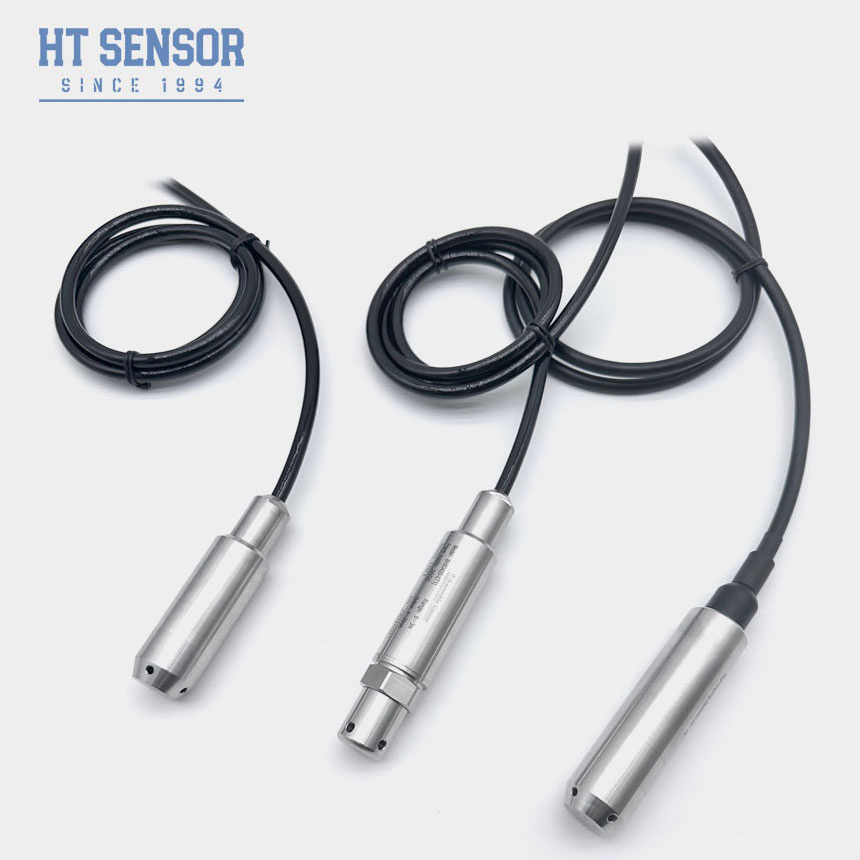

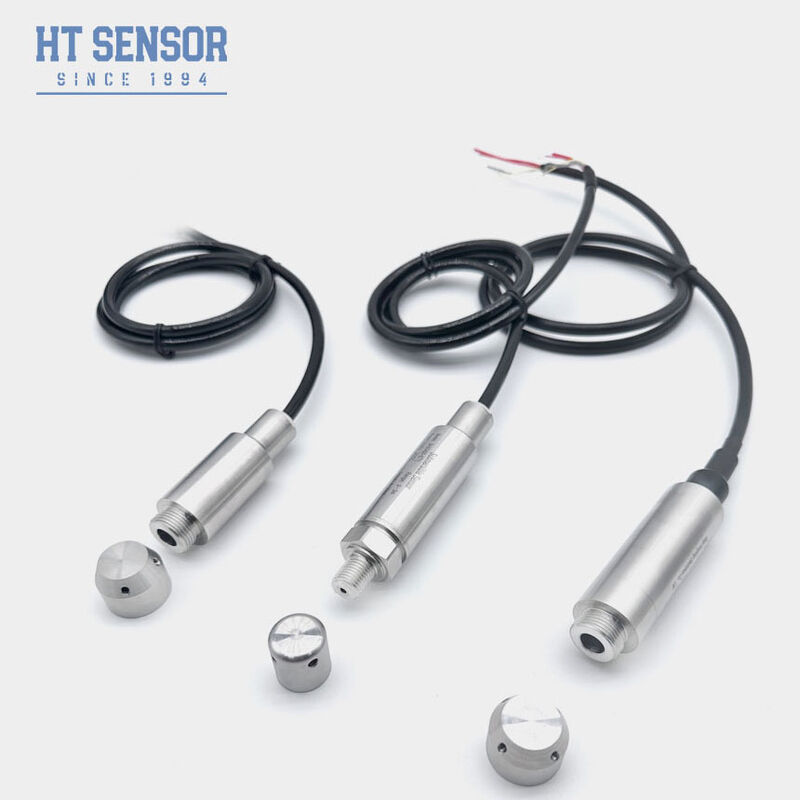

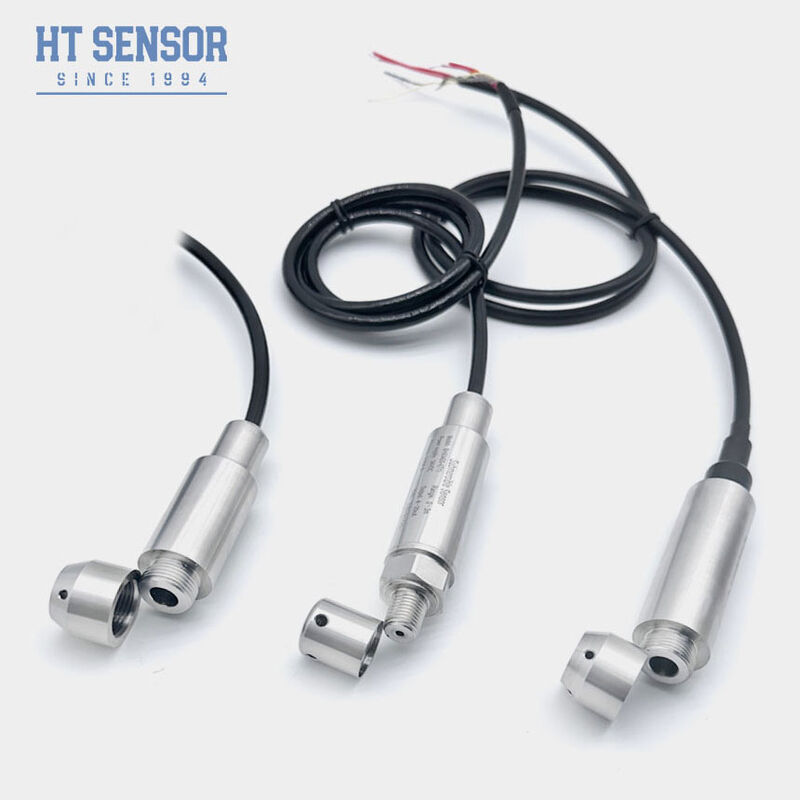

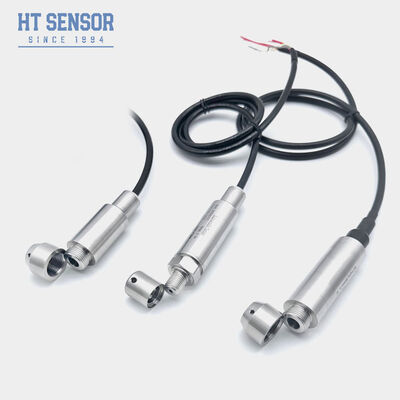

Transmissor de Nível de Líquido com Saída 4-20mA em Aço Inoxidável 316L com Proteção IP68 para Tanques de Água e Combustível
Product Details
| Modelo não.: | BH93420-I | Faixa de pressão: | Pressão de medidor, pressão absoluta |
|---|---|---|---|
| Grau de precisão: | 00,25%,00,5% | Classificação IP: | IP68 |
| Peso líquido: | 0,3kg | Material do diafragma: | Aço inoxidável 316L |
| Material do cabo: | PE, PU, PTFE | Faixa de medição: | 0-1m~200m |
| Capacidade de sobrecarga: | ≤ 2x intervalo | Temperatura operacional: | -20°C a 80°C |
| Temperatura de armazenamento: | -30 ~ 100ºC | Material da Habitação: | 1cr18ni9ti, 316L Aço inoxidável |
| Resistência de Isolamento: | > = 100mΩ@100VDC | Classificação à prova de explosão: | ExiaIICT6 |
| Sinal de saída: | 4 ~ 20MA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4,5V | ||
| Destacar |
Transmissor de nível de líquido de saída 4-20mA,Sensor de nível de aço inoxidável 316L,Transmissor de pressão de proteção IP68 |
||
Product Description
O transmissor de nível de líquido BH93420-I utiliza a tecnologia de sensor de pressão de silício difuso piezoresistivo de alta precisão da série HT. Apresentando uma carcaça totalmente soldada em aço inoxidável com design de cabeça hexagonal e guia de água, este transmissor emprega tecnologia avançada de vedação à prova d'água para atender a diversos requisitos de instalação e se adaptar a vários cenários de aplicação.
- Design totalmente soldado garantindo segurança e confiabilidade
- Opções duplas para inserção de sonda e instalação roscada para atender a vários requisitos no local
- Rigorosamente testado para altas e baixas temperaturas, adequado para aplicações em ampla faixa de temperatura
- Classificação à prova de explosão: ExiaIICT6
- Disponível com cabos de PTFE, PU e PE
- Múltiplas opções de sinal de saída para integração flexível
- Compatível com aço inoxidável 316L e líquidos não corrosivos
- Monitoramento de níveis de água em sistemas de esgoto, água industrial e municipal, tanques de água, poços, rios, água do mar e lagos
- Medição de níveis de combustível em tanques de diesel e combustível
| Parâmetro | Especificação |
|---|---|
| Faixa de Medição | 0~10m…400m |
| Tipo de Pressão | Pressão Manométrica, Pressão Absoluta, Pressão Selada |
| Sobrecarga | ≤ 2X faixa nominal |
| Precisão @ 25°C | ±0.25% (Típ.) ±0.5% (Máx.) |
| Repetibilidade | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Histerese | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Estabilidade a Longo Prazo | ±0.2%F.S/ano (Máx.) |
| Deriva de Temperatura Zero | ±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa) |
| Deriva de Temperatura de Span | ±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa) |
| Temperatura de Compensação | 0-50°C (0-1m . 0-2m ); 0-70°C |
| Temperatura de Operação | -20~80°C |
| Temperatura de Armazenamento | -30~100°C |
| Vibração | 10g, 55Hz ~ 2kHz |
| Choque | 100g |
| Material da Carcaça | Aço Inoxidável 1Cr18Ni9Ti, 316L |
| Material do Diafragma | Aço Inoxidável 316L |
| Resistência de Isolamento | ≥100MΩ@100VDC |
| Classificação à Prova de Explosão | ExiaIICT6 |
| Classificação de Proteção | IP67, IP68 |
| Vedação O-Ring | Borracha de flúor |
| Peso | ~0.3Kg (sem cabo) |
| Material do Cabo | Polietileno, Poliuretano |
| Sinal de Saída | Tensão de Alimentação | Tipo de Saída |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios | |
| 0/1~5V | 5VDC | |
| 0/1~10V | ||
| 0.5~4.5V |
Por favor, certifique-se de que o meio medido é compatível com os componentes do produto em contato com ele durante a seleção.
A densidade do meio medido deve ser especificada.
Para interferência eletromagnética ou de radiofrequência forte, por favor, forneça detalhes à nossa empresa e indique-o no pedido.
Para garantir uma operação confiável, recomenda-se que os usuários instalem dispositivos de proteção contra raios no local e garantam que o produto e a fonte de alimentação estejam devidamente aterrados.
| Componente | Código | Descrição |
|---|---|---|
| Série do Produto | BH93420 | Transmissor de Pressão |
| Faixa de Medição | 0~10m…400m | |
| Fonte de Alimentação | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | Outro | |
| Sinal de Saída | S1 | 4~20mADC |
| S2 | 1~5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5~4.5VDC | |
| S8 | RS485 | |
| Tipo de Pressão | G | Pressão Manométrica |
| A | Pressão Absoluta | |
| S | Pressão de Referência Selada | |
| Material | 01 | Aço Inoxidável 304 |
| 02 | Aço Inoxidável 316L | |
| Material do Cabo | C1 | PU |
| C2 | PTFE |
R: Alta precisão, durabilidade e excelente desempenho. Personalização disponível.
R: Sim, nossos engenheiros podem adaptar produtos para atender a necessidades específicas. Oferecemos serviços de OEM e ODM.
R: Nossas instalações de fabricação podem produzir até 30.000 transmissores de sensor de pressão por mês, portanto, somos totalmente capazes de atender às necessidades de pedidos em larga escala. No entanto, é aconselhável entrar em contato com nossa equipe de vendas com antecedência para garantir um planejamento de produção e entrega tranquilo.
R: 5 a 8 dias úteis para modelos padrão. Produtos personalizados podem variar.
R: Preços competitivos com descontos para pedidos em volume ou parceiros de longo prazo.
R: Nosso tempo de garantia é de 24 meses após o envio, e nossa equipe de pós-venda responderá às suas perguntas em 24 horas. Instrução remota via rede de PC está sempre disponível.
Product Highlights
Transmissor de nível de líquido 4-20mA com classificação IP68 e sonda de aço inoxidável 316L. Alta precisão (0,25%-0,5%), à prova de explosão (ExiaIICT6) e opções personalizáveis. Ideal para monitoramento de água, combustível e líquidos industriais.
