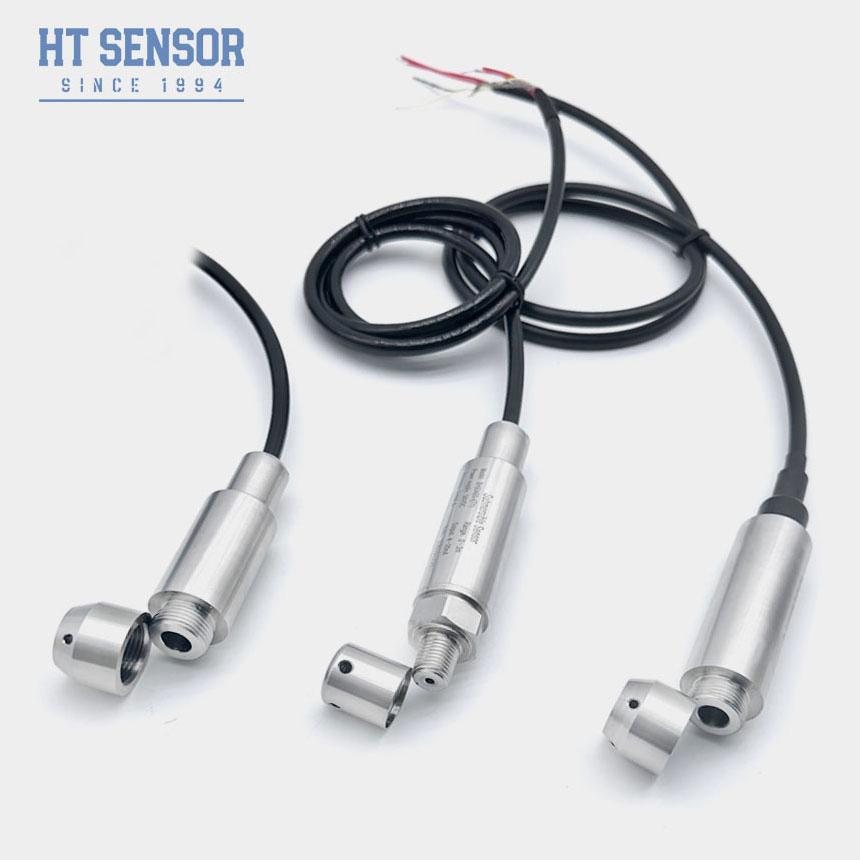

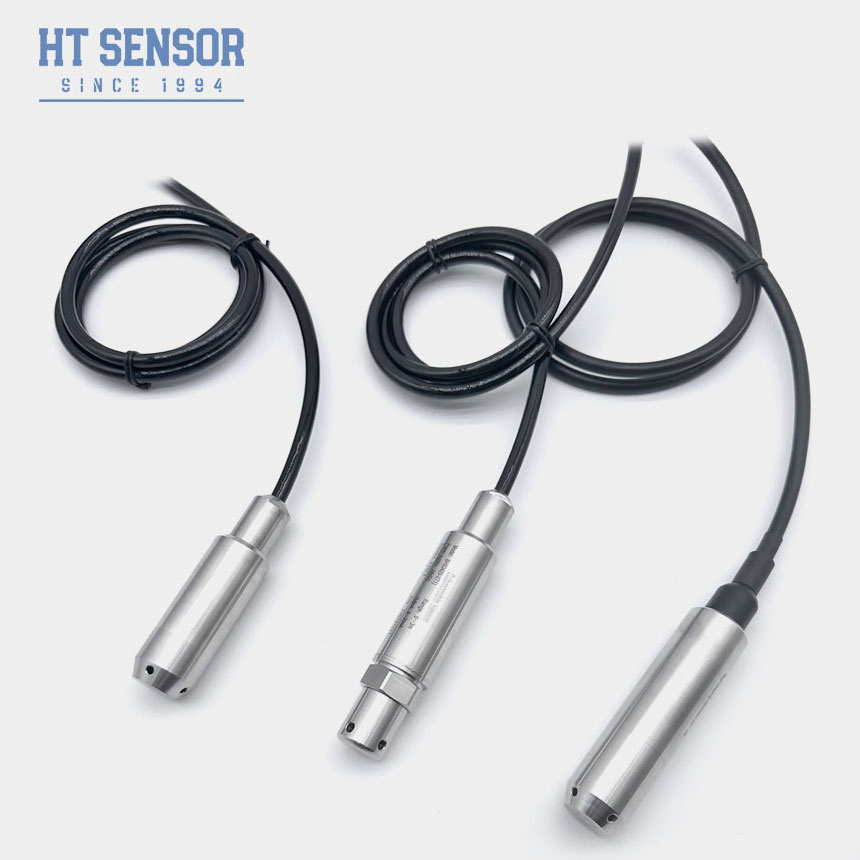

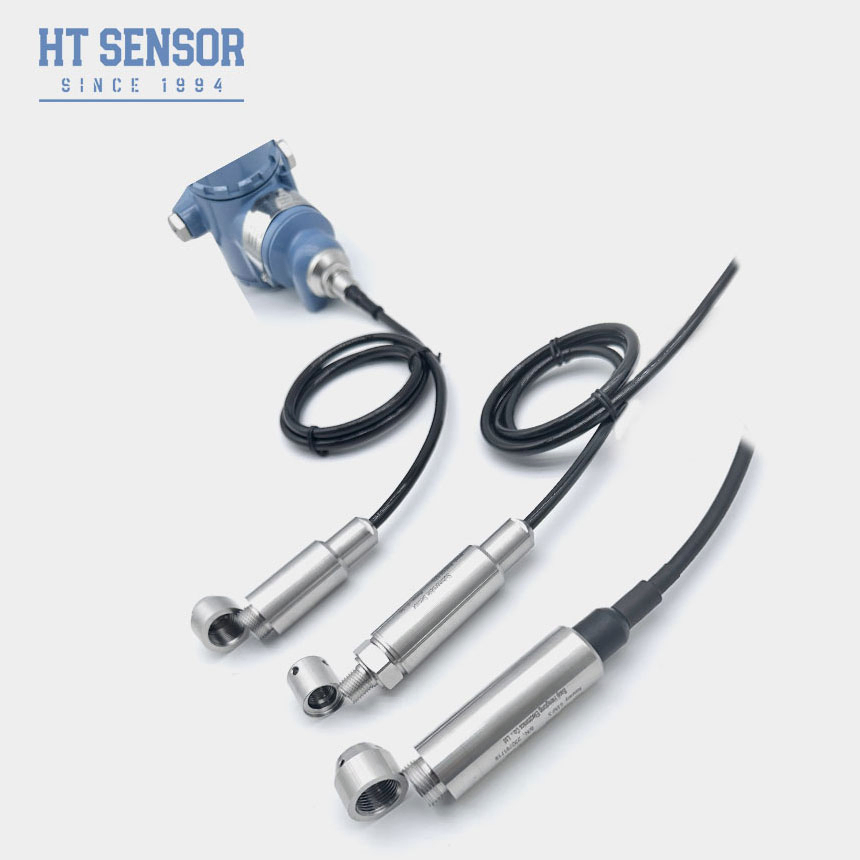

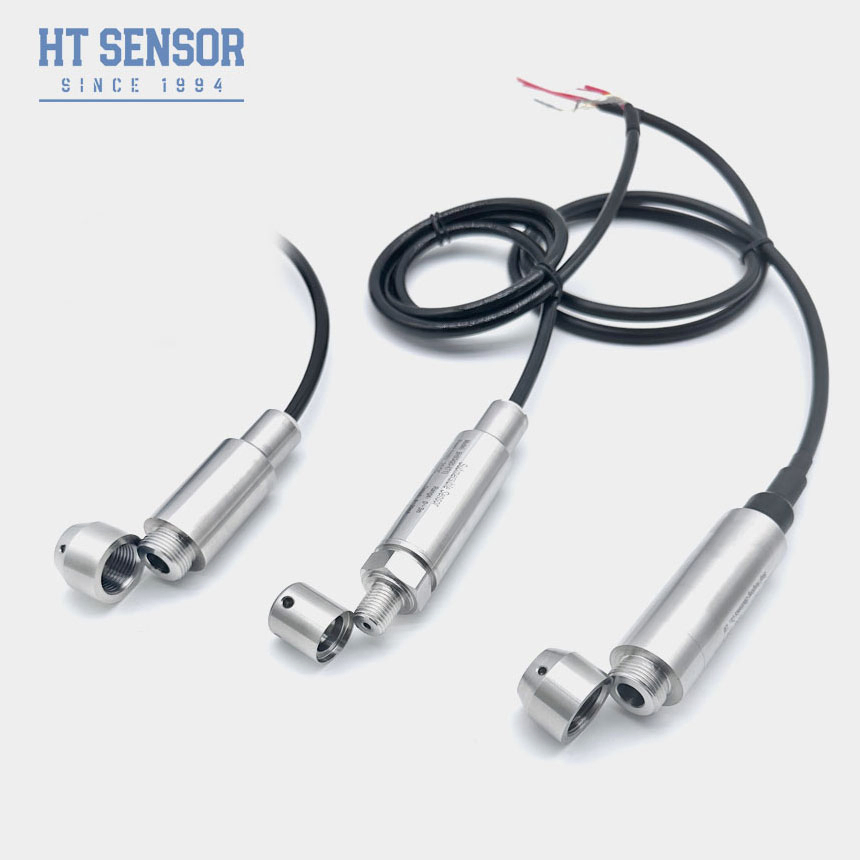

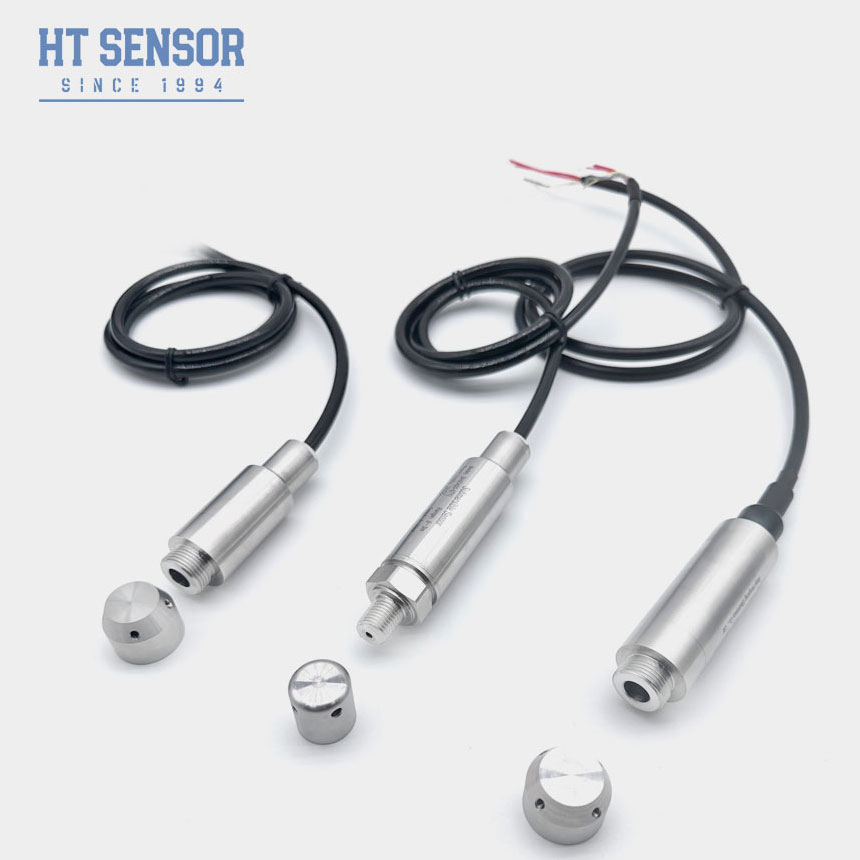

Transmissor de Nível de Líquido com Saída 4-20mA em Aço Inoxidável 316L, IP68 à Prova d'Água, Sensor de Pressão para Aplicações Industriais
Product Details
| Modelo não.: | BH93420-I | Faixa de pressão: | Pressão de medidor, pressão absoluta |
|---|---|---|---|
| Grau de precisão: | 00,25%,00,5% | Classificação IP: | IP68 |
| Peso líquido: | 0,3kg | Material do diafragma: | Aço inoxidável 316L |
| Material do cabo: | PE, PU, PTFE | Faixa de medição: | 0-1m~200m |
| Capacidade de sobrecarga: | ≤ 2x intervalo | Temperatura operacional: | -20°C a 80°C |
| Temperatura de armazenamento: | -30 ~ 100ºC | Material da Habitação: | 1cr18ni9ti, 316L Aço inoxidável |
| Resistência de Isolamento: | > = 100mΩ@100VDC | Classificação à prova de explosão: | ExiaIICT6 |
| Classificação de proteção: | IP67, IP68 | ||
| Destacar |
Transmissor de nível líquido de aço inoxidável 316L,Sensor de pressão com saída 4-20mA,Transdutor de pressão IP68 à prova d'água |
||
Product Description
- Design totalmente soldado garantindo segurança e confiabilidade
- Opções duplas para inserção de sonda e instalação roscada
- Rigorosamente testado para aplicações de alta e baixa temperatura
- Classificação à prova de explosão: ExiaIICT6
- Opções de cabo PTFT e PU disponíveis
- Múltiplas configurações de sinal de saída
- Compatível com aço inoxidável 316L e líquidos não corrosivos
- Monitoramento do nível de água para sistemas de esgoto, industriais, municipais, tanques, poços, rios, água do mar e lagos
- Medição do nível de combustível em tanques de diesel e combustível
| Parâmetro | Especificação |
|---|---|
| Faixa de Medição | 0~10m…400m |
| Tipo de Pressão | Pressão Manométrica, Pressão Absoluta, Pressão Selada |
| Sobrecarga | ≤ 2X faixa nominal |
| Precisão @ 25°C | ±0.25% (Típ.) ±0.5% (Máx.) |
| Repetibilidade | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Histerese | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Estabilidade a Longo Prazo | ±0.2%F.S/ano (Máx.) |
| Drift de Temperatura de Zero | ±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa) |
| Drift de Temperatura de Span | ±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa) |
| Temperatura de Compensação | 0-50°C (0-1m . 0-2m ); 0-70°C |
| Temperatura de Operação | -20~80°C |
| Temperatura de Armazenamento | -30~100°C |
| Vibração | 10g,55Hz ~ 2kHz |
| Choque | 100g |
| Material da Carcaça | 1Cr18Ni9Ti, Aço Inoxidável 316L |
| Material do Diafragma | Aço Inoxidável 316L |
| Resistência de Isolamento | >=100MΩ@100VDC |
| Classificação à Prova de Explosão | ExiaIICT6 |
| Classificação de Proteção | IP67, IP68 |
| Vedação O-Ring | Borracha de flúor |
| Peso | ~0.3Kg (sem cabo) |
| Material do Cabo | Polietileno, Poliuretano |
| Sinal de Saída | Tensão de Alimentação | Tipo de Saída |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios | |
| 0/1~5V | 5VDC | |
| 0/1~10V | ||
| 0.5~4.5V |
- Certifique-se da compatibilidade do meio medido com os componentes do produto
- Especifique a densidade do meio medido
- Para interferência eletromagnética ou de radiofrequência forte, forneça detalhes durante o pedido
- Instale dispositivos de proteção contra raios e garanta aterramento adequado para operação confiável
| Componente | Código | Descrição |
|---|---|---|
| Série do Produto | BH93420 | Transmissor de Pressão |
| Faixa de Medição | 0~10m…400m | |
| Fonte de Alimentação | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | Outro | |
| Sinal de Saída | S1 | 4~20mADC |
| S2 | 1~5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5~4.5VDC | |
| S8 | RS485 | |
| Tipo de Pressão | G | Pressão Manométrica |
| A | Pressão Absoluta | |
| S | Pressão de Referência Selada | |
| Material | 01 | Aço Inoxidável 304 |
| 02 | Aço Inoxidável 316L | |
| Material do Cabo | C1 | PU |
| C2 | PTFE |
Product Highlights
Sensor de pressão 4-20mA com classificação IP68 e construção em aço inoxidável 316L. Alta precisão de 0,25%, certificação ExiaIICT6 à prova de explosão e opções personalizáveis para medição de nível de líquido em ambientes industriais agressivos.
