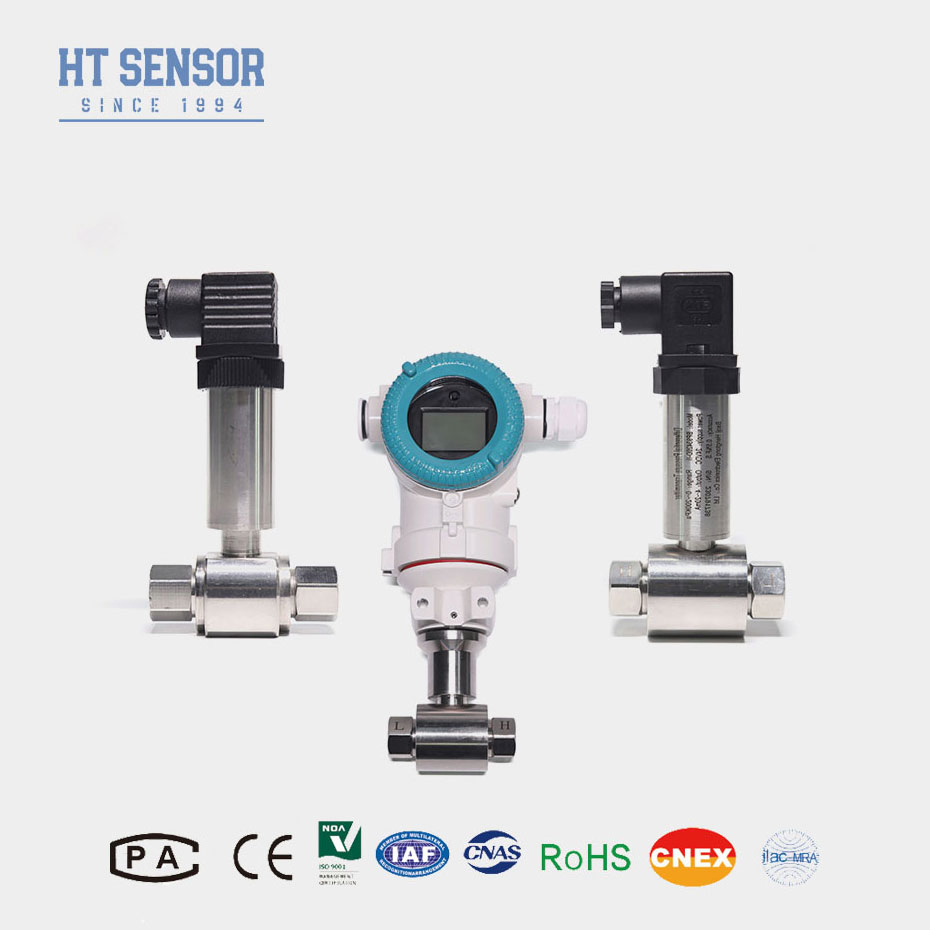

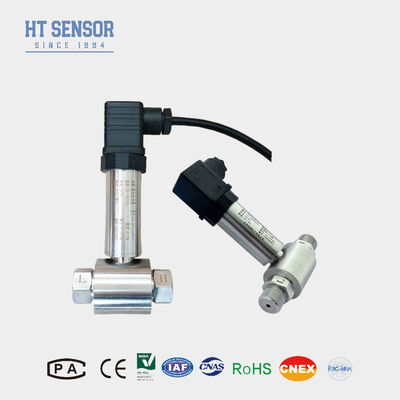

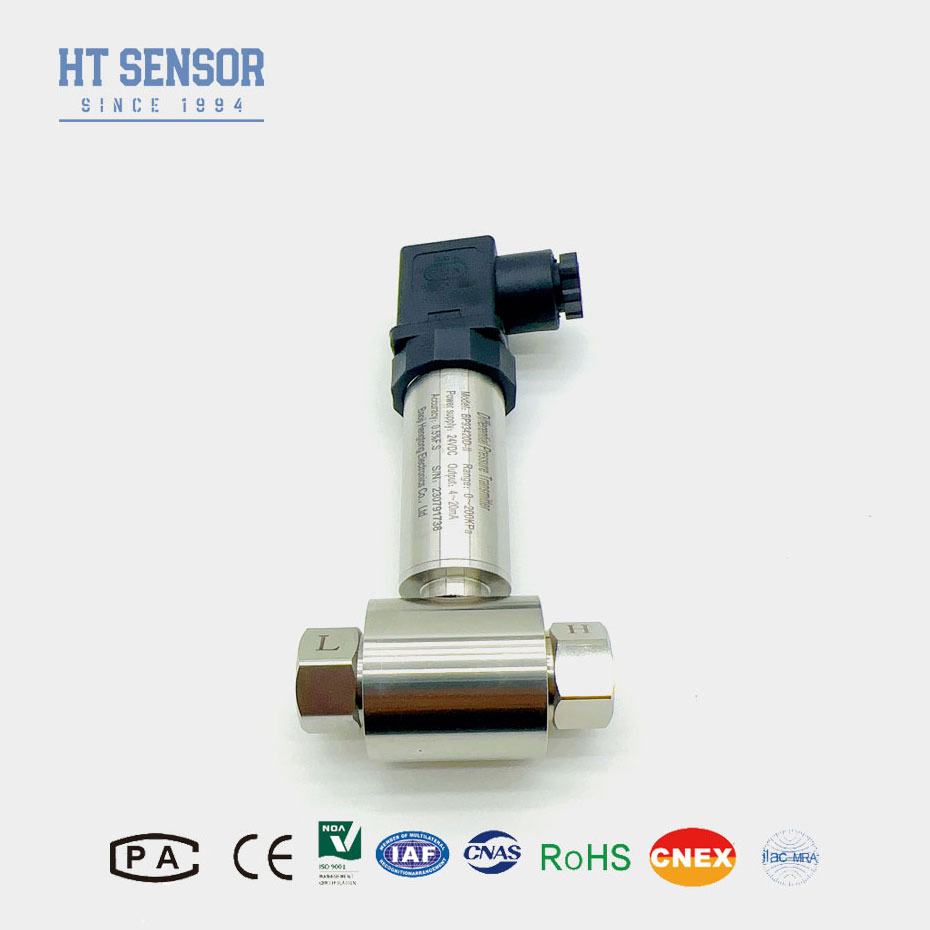

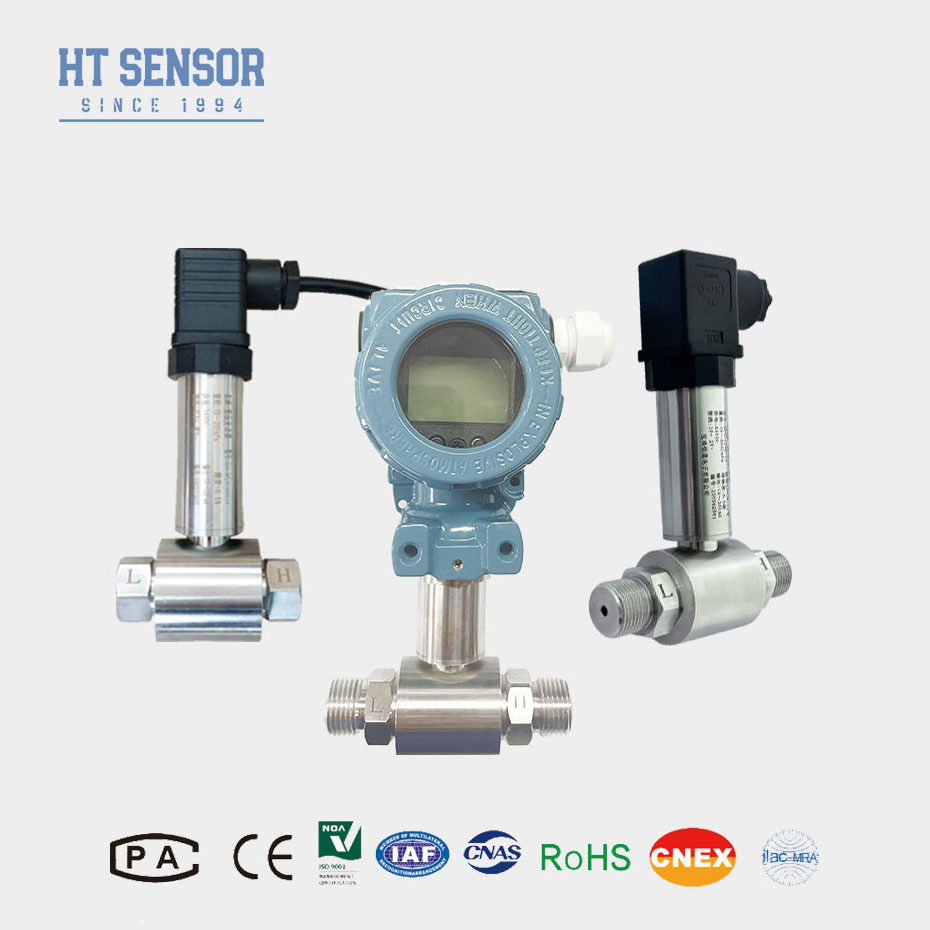

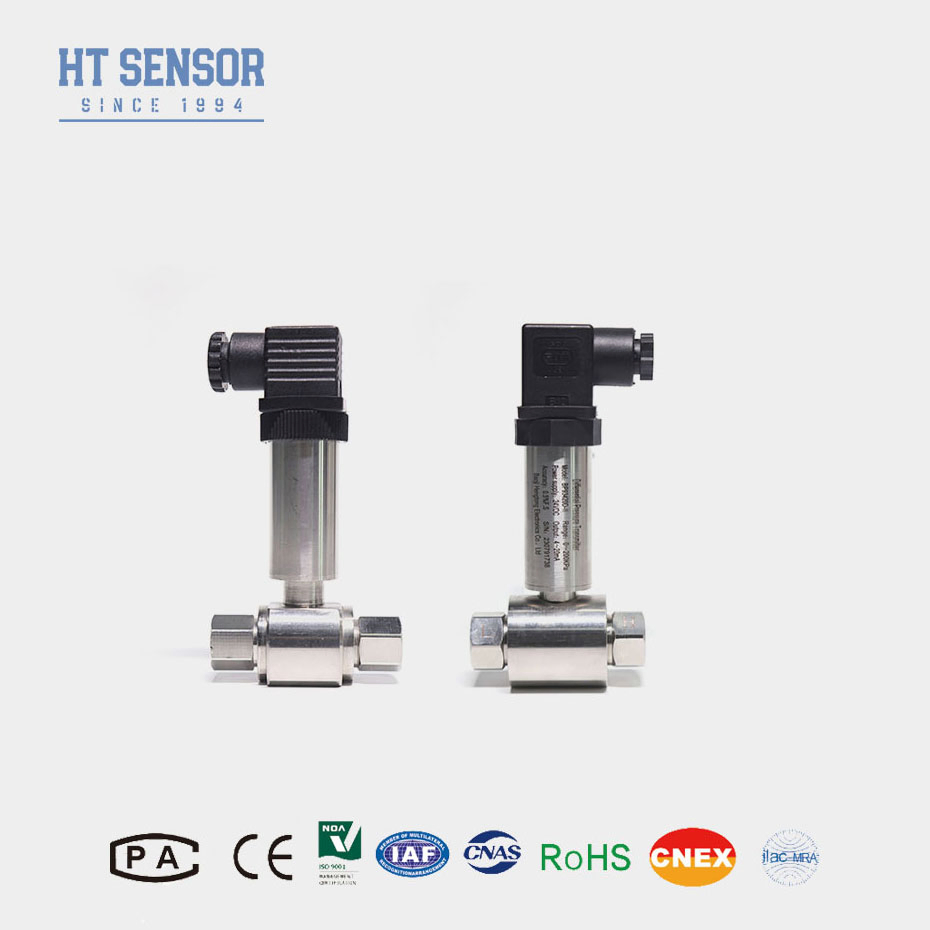

BP93420DII Transmissor de pressão diferencial 4-20mA Saída para aplicações industriais Sensor de pressão diferencial
Product Details
| Modelo NÃO.: | BP93420DII | Meio de medição: | gás ou líquido |
|---|---|---|---|
| Grau de precisão: | 0,25%, 0,5% | Faixa de pressão: | 0-10kpa...~2MPa |
| Classificação IP: | IP65 | Tipo de pressão: | Pressão Diferencial |
| Intervalo mínimo: | 10kpa | Faixa máxima: | 2mpa |
| Pressão Estática: | 5 vezes de pressão nominal ou 7MPa | Temperatura operacional: | -30ºC~80ºC |
| Temperatura de armazenamento: | -40ºC~100ºC | Material da Habitação: | 304.316L |
| Material do diafragma: | 316L | Peso: | ~ 0,45 kg |
| Destacar |
Transmissor de pressão diferencial com precisão de 0,25%,Sensor de pressão diferencial de proteção IP65 |
||
Product Description
- Construção em aço inoxidável para design compacto e fácil instalação
- Compensação de temperatura rigorosa e triagem de envelhecimento para desempenho estável e confiável
- Opções flexíveis de interface elétrica: configurações de plug-in ou fiação direta
- Medição de pressão diferencial para gases e líquidos em sistemas de tubulação
- Monitoramento de processos industriais nos setores de petróleo, química, metalurgia, geração de energia e hidrologia
- Medição de pressão para aplicações em tubulações e câmaras de fornos
| Faixa de Medição | 0-10KPa...~2MPa |
|---|---|
| Tipo de Pressão | Pressão Diferencial |
| Sobrecarga Unilateral | ≤ 3 vezes a faixa nominal |
| Pressão Estática | Mínimo de 5 vezes a faixa nominal ou 7 MPa |
| Precisão @ 25ºC | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade | ±0,03% (Típ.) ±0,05%FS (Máx.) |
| Histerese | ±0,03% (Típ.) ±0,05%FS (Máx.) |
| Estabilidade a Longo Prazo | ±0,5%F.S/Ano(≤200KPa) ±0,2%F.S/Ano(>200KPa) |
| Deriva de Temperatura do Zero | ±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Deriva de Temperatura do Span | ±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Temperatura de Compensação | 0-50ºC(0-10KPa, 0-20KPa), 0-70ºC, -10-70ºC |
| Temperatura de Operação | -30ºC~80ºC |
| Temperatura de Armazenamento | -40ºC~100ºC |
| Resistência à Vibração | 10g, 55Hz ~ 2kHz |
| Material da Carcaça | Aço Inoxidável 304, 316L |
| Material do Diafragma | Aço Inoxidável 316L |
| Resistência de Isolamento | 100MΩ 100VDC |
| Classificação à Prova de Explosão | À prova de explosão e intrinsecamente seguro |
| Classificação de Proteção | IP65 |
| Peso | ~0,45kg |
| Sinal de Saída | Tensão de Alimentação | Tipo de Saída |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios | |
| 0/1~5V 0,5~4,5V |
5VDC |
- Verifique a compatibilidade do meio medido com os materiais em contato com o produto antes da seleção
- Instale um manifold de três válvulas entre o ponto de medição e o transmissor para uma operação confiável
- Posicione as interfaces de pressão horizontalmente para minimizar o impacto do local de instalação
- Especifique requisitos especiais (vibração, impacto, EMI/RFI) durante o processo de pedido
| Componente | Código | Descrição |
|---|---|---|
| Série do Produto | BP93420XX | Transmissor de Pressão |
| Tipo de Construção | DII | Transmissor de Pressão Diferencial |
| Faixa de Medição | 0-10KPa...~2MPa | |
| Fonte de Alimentação | D1 | 24VDC |
| Fonte de Alimentação | D2 | 5VDC |
| Fonte de Alimentação | D3 | Outro |
| Sinal de Saída | S1 | 4~20mADC |
| Sinal de Saída | S2 | 1~5VDC |
| Sinal de Saída | S3 | 0~5VDC |
| Sinal de Saída | S4 | 0~10mADC |
| Sinal de Saída | S5 | 0~20mADC |
| Sinal de Saída | S6 | 0~10VDC |
| Sinal de Saída | S7 | 0,5~4,5VDC |
| Conexão de Pressão | J1 | M20×1,5 Macho |
| Conexão de Pressão | J2 | G1/2 Macho |
| Conexão de Pressão | J3 | G1/4 Macho |
| Conexão de Pressão | J4 | 1/2 NPT Macho |
| Conexão de Pressão | J5 | Outro |
| Conexão Elétrica | B1 | Hirschmann |
| Conexão Elétrica | B2 | Plug PG7 |
| Conexão Elétrica | B3 | Saída de Cabo Selada |
| Conexão Elétrica | B4 | Outro |
| Tipo de Pressão | D | Pressão Diferencial |
- Quais são as principais características dos seus transmissores de sensor de pressão?
- Nossos transmissores oferecem alta precisão, durabilidade excepcional e desempenho confiável. Opções de personalização estão disponíveis para atender aos requisitos específicos da aplicação.
- Posso solicitar especificações personalizadas?
- Sim, nossa equipe de engenharia pode desenvolver soluções personalizadas para aplicações exclusivas. Fornecemos serviços abrangentes de OEM e ODM.
- Qual é a sua capacidade de produção?
- Nossas instalações de fabricação podem produzir até 30.000 transmissores de sensor de pressão por mês, garantindo que possamos atender a pedidos em larga escala. Entre em contato com nossa equipe de vendas para agendamento de produção.
- Qual é o prazo de entrega típico?
- Modelos padrão geralmente são enviados em 5-8 dias úteis. Produtos personalizados podem exigir tempo adicional com base nas especificações.
- Como os produtos são precificados? Descontos por volume estão disponíveis?
- Oferecemos preços competitivos com descontos atraentes para pedidos em grande quantidade e acordos de parceria de longo prazo.
- Que garantia e suporte pós-venda você oferece?
- Todos os produtos incluem uma garantia de 24 meses a partir da data de embarque. Nossa equipe de suporte técnico responde às consultas em até 24 horas, com assistência remota por rede de PC disponível.
Product Highlights
O transmissor de pressão diferencial BP93420DII oferece precisão de 0,25%, proteção IP65 e saída de 4-20mA. Com construção em aço inoxidável e ampla faixa de 10kPa-2MPa, é ideal para aplicações industriais de gás/líquido. Opções personalizáveis disponíveis.
