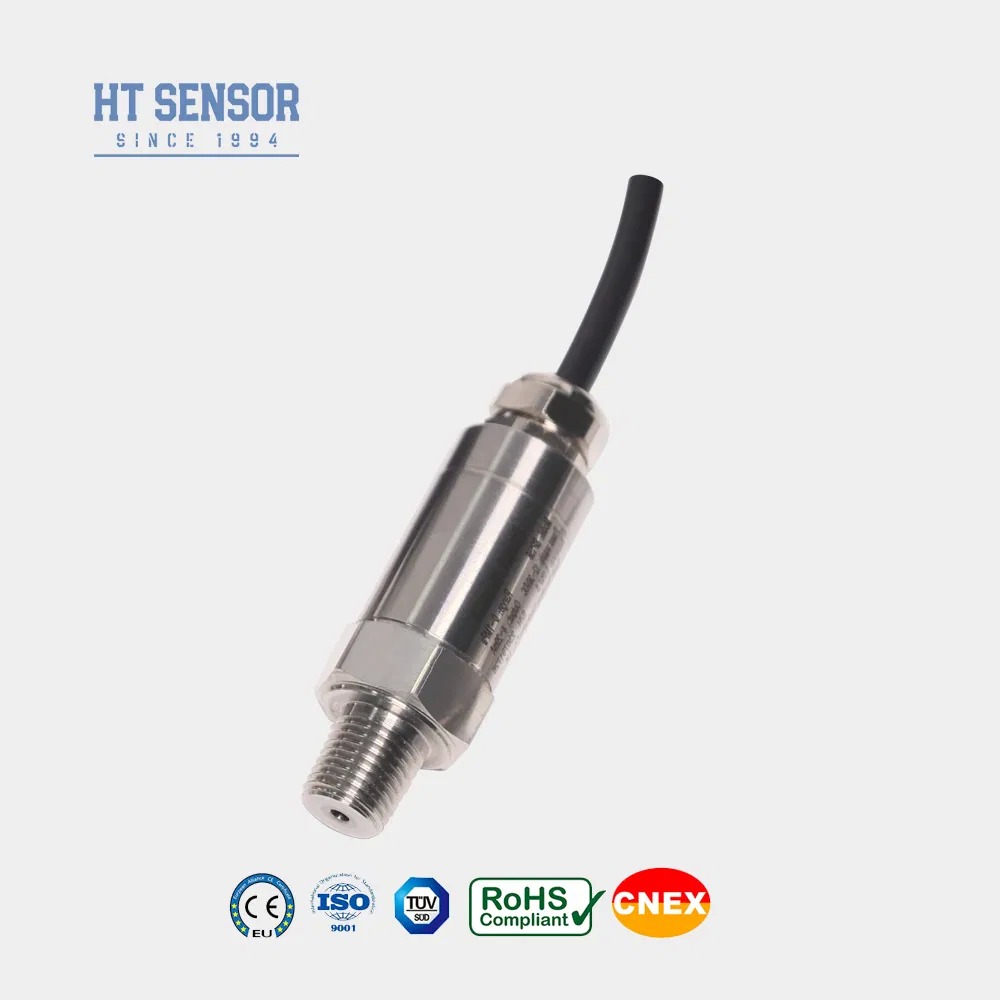

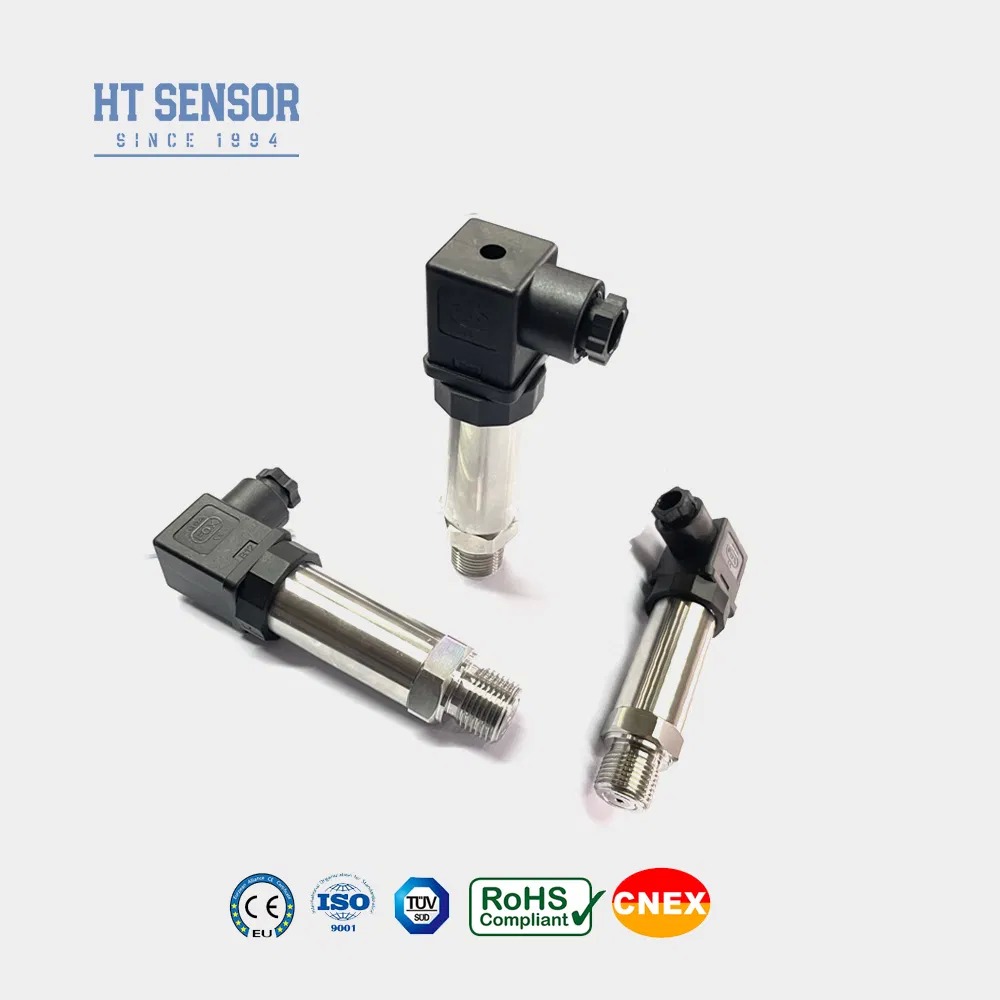

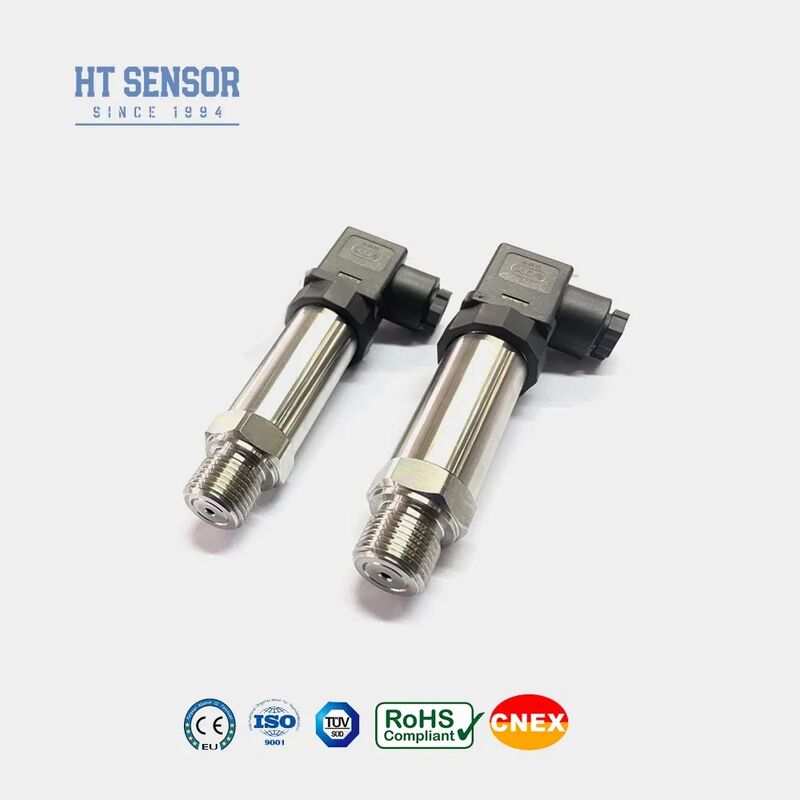

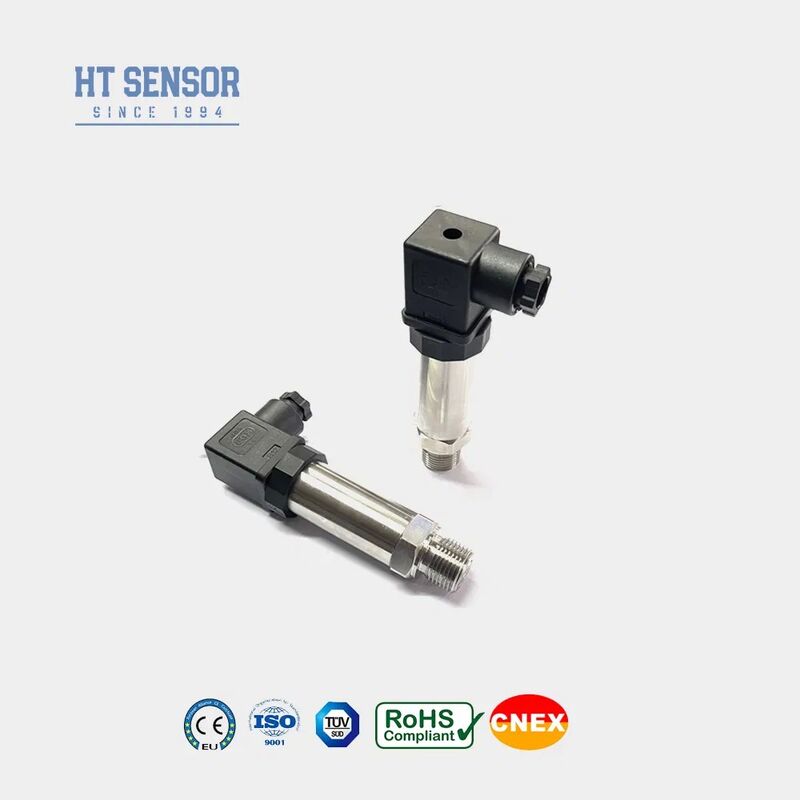

Transmissor de Pressão Baoji Hengtong com Saída 4-20mA, Aço Inoxidável 316L e Nível de Proteção IP65 Transdutor
Certification:
CE, RoHS
Minimum Order Quantity:
1
Price:
26
Product Details
| Modelo não.: | BP93420-IB | Meio de medição: | Líquido |
|---|---|---|---|
| Grau de precisão: | 0,5g | Faixa de pressão: | 0kpa~10kpa...100MPa |
| Classificação IP: | IP65 | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Material da Habitação: | 316L | Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) |
| Material do diafragma: | 316L | Temperatura operacional: | -20ºC ~ 80ºC |
| Temperatura de armazenamento: | -40ºC ~ 120ºC | Sinal de saída: | 4 ~ 20MA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4,5V |
| Tensão de alimentação: | 12 ~ 30VDC, 5VDC | Peso: | ~ 0,15 kg |
| Resistência de Isolamento: | 100mΩ 100VDC | ||
| Destacar |
Transmissor de pressão de saída de 4-20mA,Transdutor de nível de aço inoxidável 316L,Sensor de pressão de proteção IP65 |
||
Product Description
Transmissor de Pressão BP93420IB
O transmissor de pressão BP93420IB utiliza a tecnologia de núcleo de silício difuso preenchido com óleo da série HT como elemento de medição de sinal. O circuito de processamento de sinal está alojado em uma caixa durável de aço inoxidável, convertendo os sinais do sensor em sinais de saída padronizados. Cada unidade passa por testes abrangentes e triagem de envelhecimento nas fases de componente, semiacabado e produto acabado para garantir estabilidade e confiabilidade de desempenho excepcionais.
Principais Características do Produto
- Ampla faixa de medição com construção em aço inoxidável
- Múltiplas configurações de interface de pressão disponíveis
- Design compacto e leve para fácil instalação
- Calibração ajustável de zero e escala completa
- Capacidades de medição de alta precisão
- Integridade estrutural completa em aço inoxidável
Aplicações Industriais
- Medição de pressão de gases e líquidos não corrosivos usando aço inoxidável 316L
- Aplicações nas indústrias marítima e de aviação
- Monitoramento de processos industriais nos setores de petróleo, química, metalurgia, geração de energia e hidrologia
- Integração em sistemas de controle hidráulico e pneumático
Especificações de Desempenho
| Faixa de Medição | -100kPa…0kPa ~ 10kPa…100MPa |
| Tipo de Pressão | Pressão Manométrica, Pressão Absoluta, Pressão Selada |
| Capacidade de Sobrecarga | ≤ 1,5 vezes a faixa nominal |
| Precisão @ 25°C | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade | 0,1%FS |
| Histerese | 0,1%FS |
| Estabilidade a Longo Prazo | ±0,1%F.S/Ano (Típico) ±0,2%F.S/Ano (Máximo) |
| Deriva de Temperatura do Ponto Zero | ±0,03%F.S/°C (≤100KPa) ±0,02%F.S/°C (>100KPa) |
| Deriva de Temperatura da Escala Completa | ±0,03%F.S/°C (≤100KPa) ±0,02%F.S/°C (>100KPa) |
| Temperatura de Compensação | 0-70°C (≤10MPa, personalizável) |
| Temperatura de Operação | -20°C~80°C |
| Temperatura de Armazenamento | -40°C~120°C |
| Resistência à Vibração | 10g, 55Hz ~ 2kHz |
| Material da Caixa | 304, 316L |
| Material do Diafragma | 316L |
| Resistência de Isolamento | 100MΩ 100VDC |
| Classificação à Prova de Explosão | Ex db IIC T6 Gb |
| Classificação de Proteção | IP65 |
| Vedação O-Ring | Borracha de flúor |
| Peso | ~0,15kg |
Configuração do Sinal de Saída
| Sinal de Saída | Tensão de Alimentação | Tipo de Saída |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios | |
| 0/1~5V 0/1~10V 0,5~4,5V |
5VDC |
Diretrizes de Pedido
Considerações Importantes de Pedido
- Verifique a compatibilidade do meio com os materiais de contato do produto antes da seleção
- Modelos à prova de explosão não incluem cabeçotes de display digital
- Transmissores com displays LCD ou LED requerem fonte de alimentação mínima de 20VDC
- Instale dispositivos de proteção contra raios e garanta aterramento adequado para operação confiável
- Para temperaturas de operação abaixo de -20°C, especifique vedações O-ring de EPDM (o padrão é borracha de flúor, classificada de -20°C a 250°C)
- O comprimento padrão do cabo é de 1,5m de polietileno - especifique materiais alternativos, se necessário
- Notifique nossa empresa para requisitos especiais, incluindo vibração forte, forças de impacto ou interferência eletromagnética
Guia de Pedido de Produto
| Código do Produto | Descrição |
|---|---|
| BP93420IB | Transmissor de Pressão Geral |

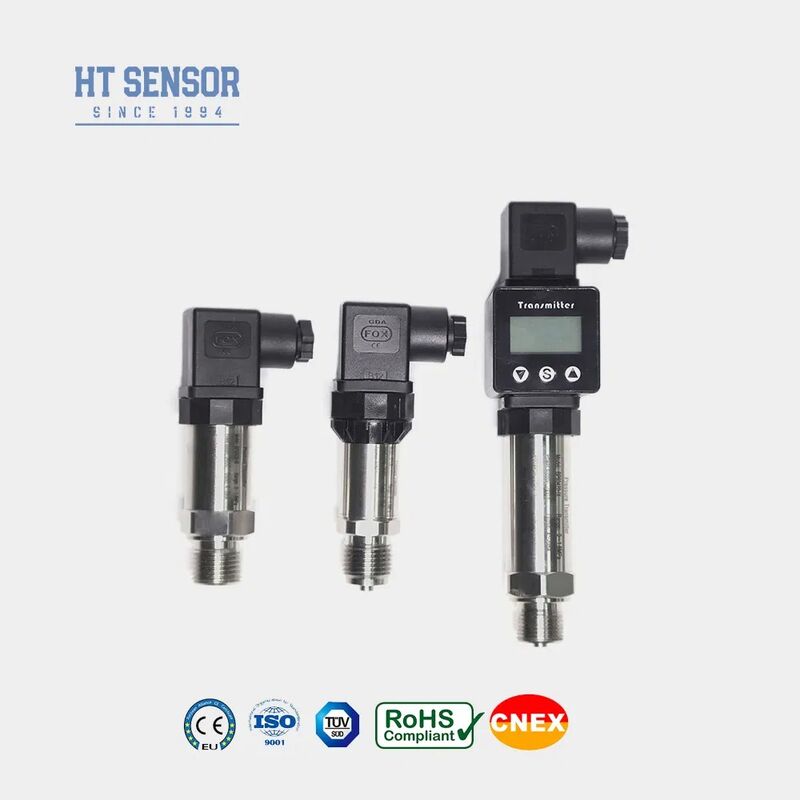

| BP93420IX | Transmissor de Pressão com Display |
| BP93420IE | Transmissor de Pressão à Prova de Choque para Aviação |
| BP93420IIC/III | Transmissor de Pressão Geral/com Display Industrial |
| BP93420IF | Transmissor de Pressão à Prova de Umidade |
| BP93420IIE/IIIE | Transmissor de Pressão Geral/com Display |
| BP93420IN | Transmissor de Pressão Dedicado para Ar Condicionado |
| BP93420IC | Transmissor de Pressão de Alta Temperatura |
| BP93420IQ1/IQ2 | Transmissor de Pressão de Grande Diafragma/Alta Temperatura |
Opções de Configuração
| Código | Fonte de Alimentação | Código | Sinal de Saída |
|---|---|---|---|
| D1 | 24VDC | S1 | 4~20mADC |
| D2 | 5VDC | S2 | 1~5VDC |
| D3 | Outro | S3 | 0~5VDC |
| S4 | 0~10mADC | ||
| S5 | 0~20mADC | ||
| S6 | 0~10VDC | ||
| S7 | 0,5~4,5VDC |
| Código | Conexão de Pressão | Código | Conexão Elétrica | Código | Tipo de Pressão |
|---|---|---|---|---|---|
| J1 | M20×1,5 | B1 | Hirschmann | G | Pressão Manométrica |
| J2 | G1/2 | B2 | Conector PG7 | A | Pressão Absoluta |
| J3 | G1/4 | B3 | Saída de Cabo Selado | S | Pressão de Referência Selada |
| J4 | 7/16-20UNF | B4 | Caixa Industrial 2088 | ||
| J5 | Outro | B5 | Caixa Industrial 2088 com Display | ||
| B6 | Outro |
Perguntas Frequentes
Quais são as principais características dos seus transmissores de sensor de pressão?
Nossos transmissores de pressão oferecem alta precisão, durabilidade excepcional e desempenho confiável em diversas aplicações industriais. Opções de personalização estão disponíveis para atender a requisitos específicos.
Posso solicitar especificações personalizadas?
Sim, nossa equipe de engenharia pode desenvolver soluções personalizadas para atender às suas necessidades específicas de aplicação. Oferecemos serviços abrangentes de OEM e ODM.
Qual é a sua capacidade de produção?
Nossas instalações de fabricação podem produzir até 30.000 transmissores de sensor de pressão por mês, garantindo que possamos atender a pedidos em larga escala. Recomendamos entrar em contato com nossa equipe de vendas com antecedência para coordenar os cronogramas de produção e entrega.
Qual é o prazo de entrega típico?
Modelos padrão geralmente são enviados em 5 a 8 dias úteis. Produtos personalizados podem exigir tempo adicional dependendo das especificações.
Como os produtos são precificados? Há descontos disponíveis?
Oferecemos preços competitivos com descontos por volume disponíveis para pedidos em massa e parcerias de longo prazo estabelecidas.
Que garantia e suporte pós-venda vocês oferecem?
Todos os produtos incluem uma garantia de 24 meses a partir da data de embarque. Nossa equipe de pós-venda responde às consultas em até 24 horas e fornece suporte técnico remoto via conectividade de rede de PC.
Product Highlights
Transmissor de pressão 4-20mA de alta precisão com construção em aço inoxidável 316L, classificação IP65 e precisão de 0,5%. Personalizável para vários tipos de pressão e aplicações industriais. Pronto para exportação com preços competitivos e capacidade de pedidos em grandes quantidades.
