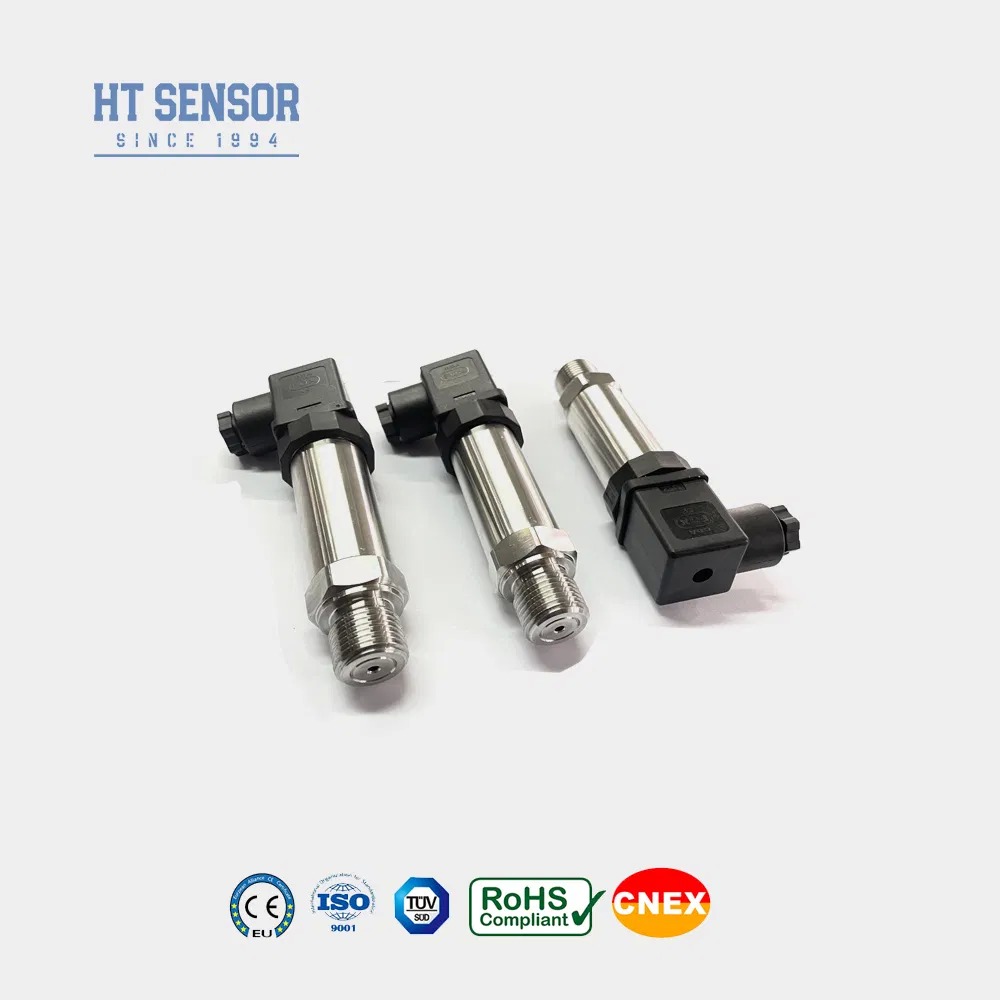

0-10VDC Transmissor de nível G1/2 com sensor de pressão de aço inoxidável 316L para medição de líquidos
Product Details
| Modelo não.: | BP93420-IB | Meio de medição: | Líquido |
|---|---|---|---|
| Grau de precisão: | 0,5g | Faixa de pressão: | 0kpa~10kpa...100MPa |
| Classificação IP: | IP65 | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Material da Habitação: | 316L | Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) |
| Sinal de saída: | 4 ~ 20MA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4,5V | Tensão de alimentação: | 12 ~ 30VDC, 5VDC |
| Temperatura operacional: | -20ºC ~ 80ºC | Temperatura de armazenamento: | -40ºC ~ 120ºC |
| Material do diafragma: | 316L | Resistência de Isolamento: | 100mΩ 100VDC |
| Peso: | ~ 0,15 kg | ||
| Destacar |
Transmissor de nível 0-10VDC,Transmissor de Pressão G1/2,sensor nivelado de aço inoxidável de água 316L |
||
Product Description
- Ampla gama de medições com construção em aço inoxidável e diversas opções de interface de pressão
- Design compacto e leve para fácil instalação
- Calibração a zero e a escala completa ajustável
- Medição de alta precisão com toda a estrutura de aço inoxidável
- Configurações de zero e de escala completa personalizáveis
- Medição da pressão de gases e líquidos não corrosivos utilizando aço inoxidável 316L
- Aplicações na indústria marítima e da aviação
- Monitorização de processos industriais em petróleo, química, metalurgia, geração de energia e hidrologia
- Sistemas de controlo hidráulico e pneumático
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,15 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
|---|---|---|
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 12 ~ 30VDC | 3 fios |
| 0/1 ~ 5V 0/1 ~ 10V 0.5~4.5V |
5VDC | 2/3 de fio |
- Assegurar a compatibilidade do meio de medição com os materiais de contacto do produto
- Os modelos à prova de explosão não incluem cabeças de visualização digital
- Transmissores com ecrãs LCD ou LED exigem uma fonte de alimentação ≥ 20VDC
- Instalar dispositivos de proteção contra raios e garantir a fixação à terra adequada para uma operação confiável
- Para temperaturas de funcionamento inferiores a -20oC, especificar vedações de anel O de EPDM (por defeito, borracha fluorada, de -20oC a 250oC)
- O comprimento padrão do cabo é de polietileno de 1,5 m - especifique materiais alternativos, se necessário
- Notifique-nos os requisitos especiais: vibrações fortes, forças de impacto, interferências eletromagnéticas/RF
| Código | Esboço Construção |
|---|---|
| BP93420XX | Transmissor de pressão |
| IB | Transmissor de pressão geral |
| IX | Exibir transmissor de pressão |
| IE | Transmissor de pressão de aviação resistente a choques |
| IIC/III | Transmissor de pressão industrial geral/exibido |
| Se | Transmissor de pressão à prova de umidade |
| IIE/IIIE | Transmissor de pressão geral/exibido |
| IN | Transmissor de pressão dedicado para ar condicionado |
| IC | Transmissor de pressão de alta temperatura |
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura |
| Código | Faixa de medição |
|---|---|
| (0-X) Kpa ou MPa | -Não.1... 0~0.01...100MPa (o X indica a gama de medição real) |
| Código | Fornecimento de energia |
|---|---|
| D1 | 24VDC |
| D2! | 5VDC |
| D3! | Outros |
| Código | Sinais de saída |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Código | Conexão de pressão |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Outros |
| Código | Conexão elétrica |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 Plug |
| B3 | Saída de cabo selado |
| B4 | 2088 Cascas industriais |
| B5 | 2088 Cascas industriais com ecrã |
| B6 | Outros |
| Código | Tipo de pressão |
|---|---|
| G | Pressão de medição |
| A | Pressão absoluta |
| S | Pressão de referência selada |
Product Highlights
O transmissor de pressão BP93420-IB oferece alta precisão de 0,5%, construção em aço inoxidável 316L e proteção IP65. Possui saída de 0-10VDC, ampla faixa de pressão (0kPa-100MPa) e excelente estabilidade a longo prazo (±0,2%FS/ano). Personalizável para aplicações industriais com opções à prova de explosão.
