Transmissor de Pressão e Sensor de Nível IP65 4-20mA em Aço Inoxidável 316L para Aplicações Industriais
Certification:
CE, RoHS
Minimum Order Quantity:
1
Price:
26
Product Details
| Modelo não.: | BP93420-IB | Meio de medição: | Líquido |
|---|---|---|---|
| Grau de precisão: | 0,5g | Faixa de pressão: | 0kpa~10kpa...100MPa |
| Classificação IP: | IP65 | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Material da Habitação: | 316L | Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) |
| Faixa de medição: | -100kPa…0kPa ~ 10kPa…100MPa | Sobrecarga: | ≤ 1,5 vezes a faixa nominal |
| Precisão @ 25ºC: | ± 0,25% (típico) ± 0,5% (máximo) | Repetibilidade: | 0.1%FS |
| Histerese: | 0.1%FS | Temperatura operacional: | -20ºC ~ 80ºC |
| Sinal de saída: | 4 ~ 20MA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4,5V | ||
| Destacar |
Transmissor de pressão IP65,sensor 4-20ma nivelado,Transdutor de pressão de aço inoxidável 316l |
||
Product Description

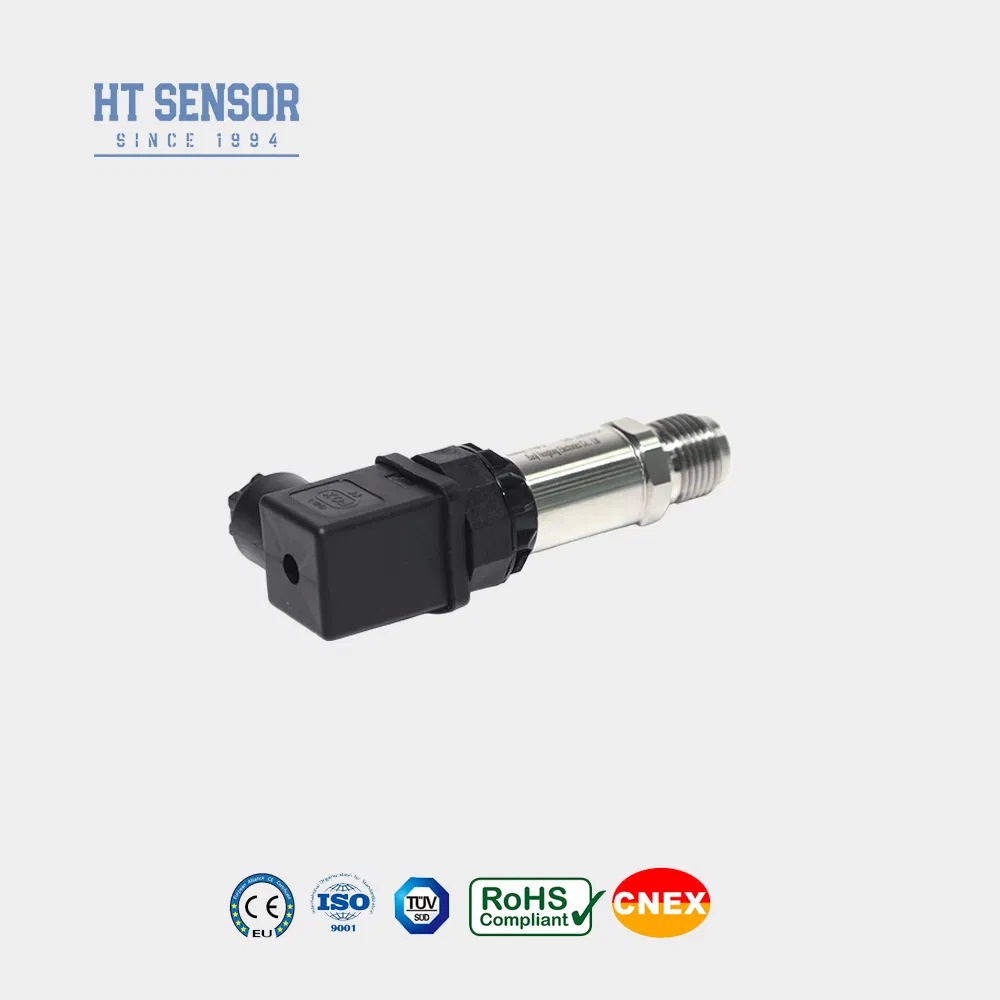

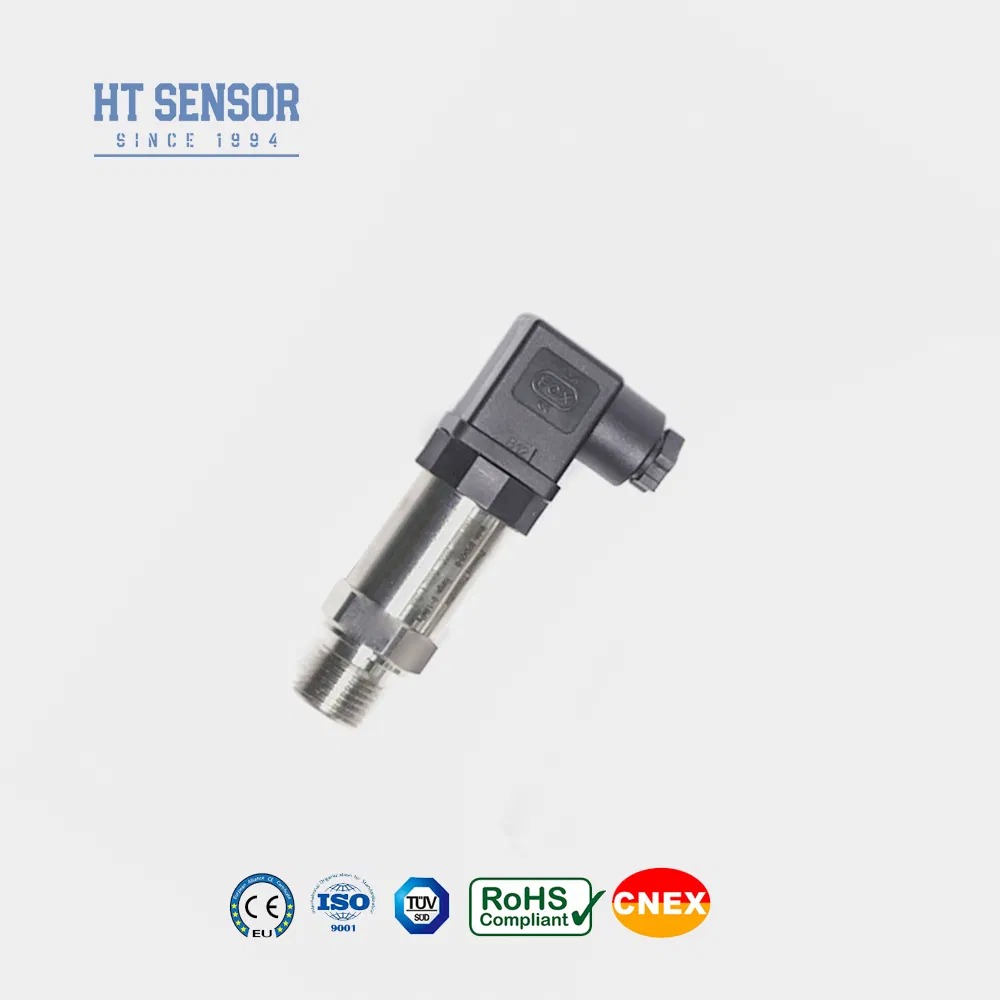

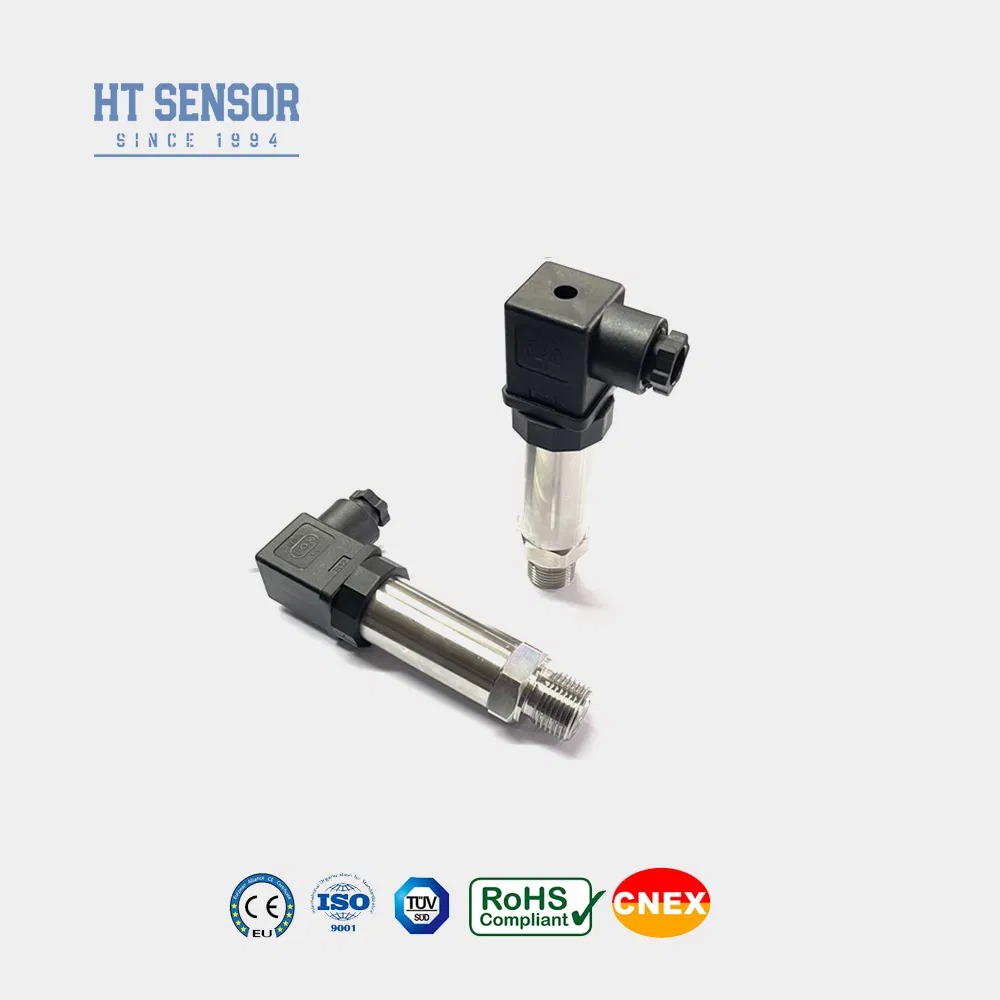

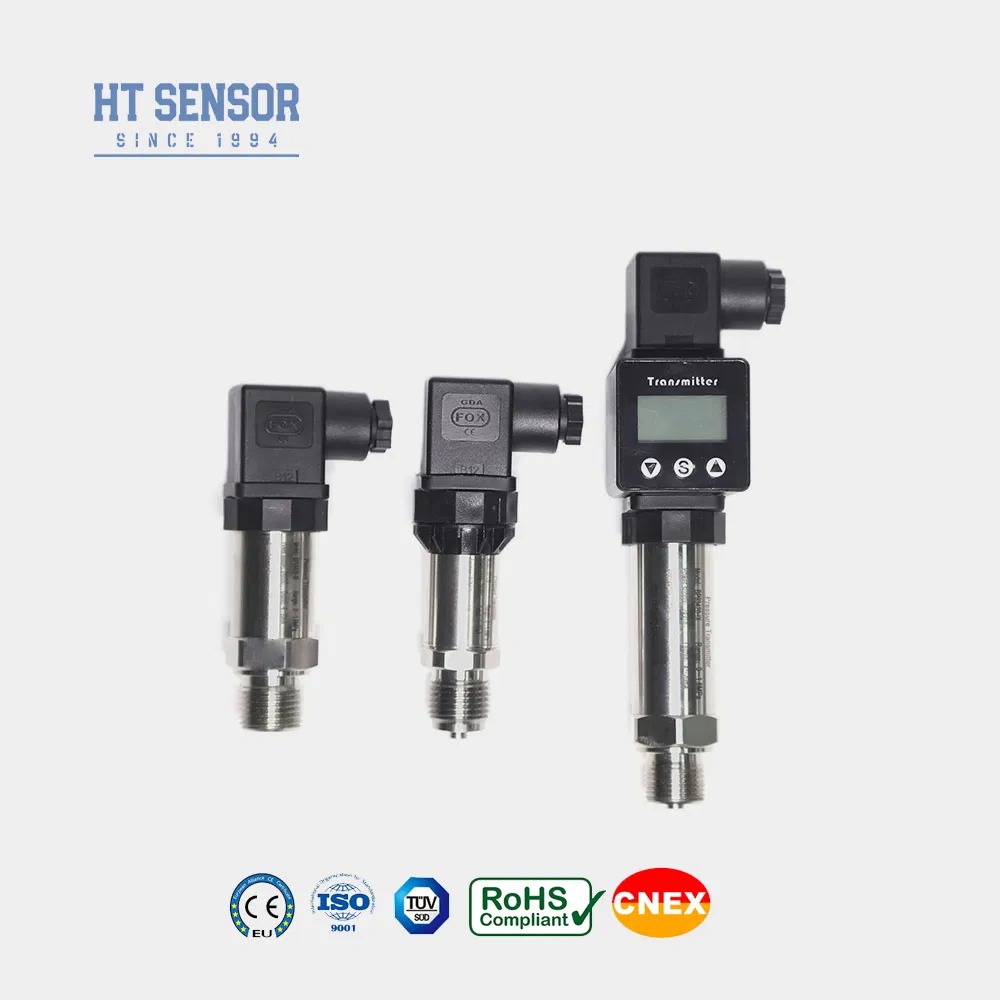

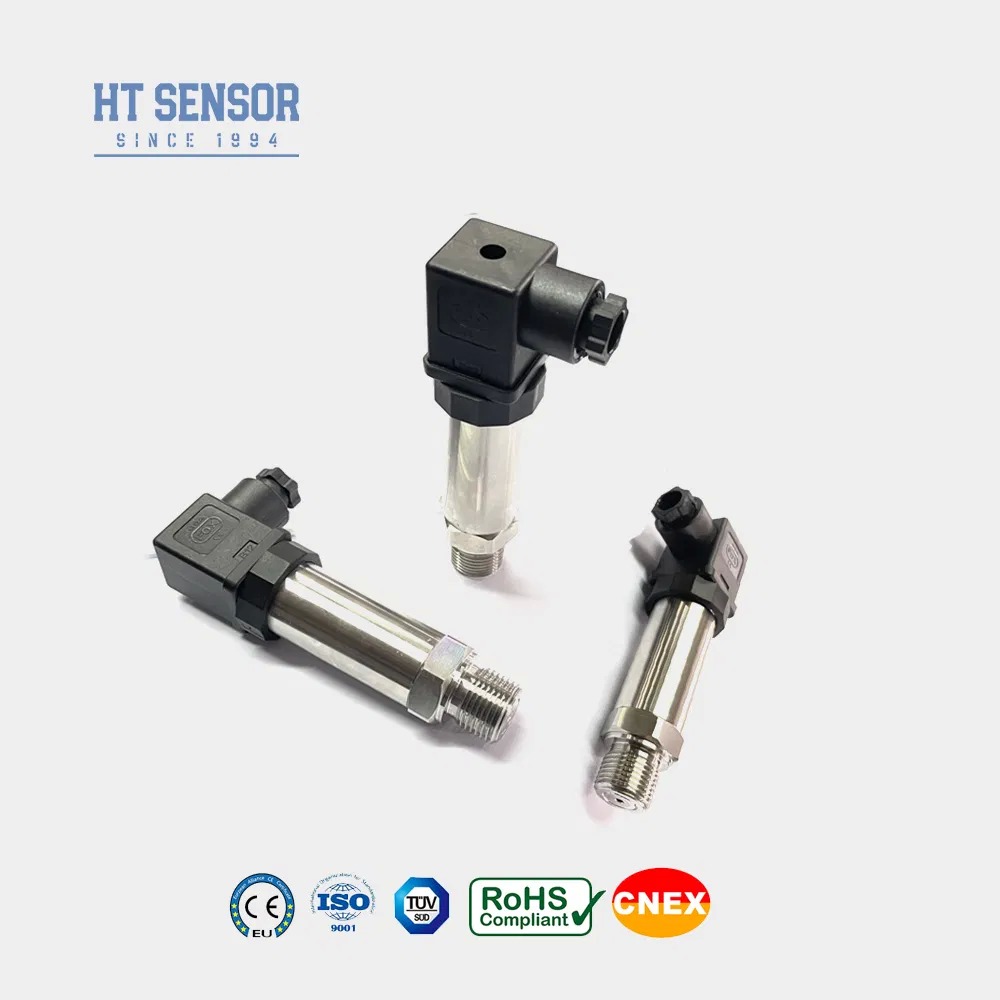

Transmissor de Pressão BP93420IB
O transmissor de pressão BP93420IB utiliza a tecnologia de núcleo de silício difuso isolado a óleo da série HT como elemento de medição de sinal. O circuito de processamento de sinal está alojado em uma caixa de aço inoxidável, convertendo os sinais do sensor em sinais de saída padrão. Todos os componentes passam por testes rigorosos e triagem de envelhecimento para garantir um desempenho estável e confiável.
Recursos do Produto
- Ampla faixa de medição com construção em aço inoxidável
- Múltiplas configurações de interface de pressão disponíveis
- Design compacto e leve
- Calibração ajustável de zero e escala completa
- Alta precisão com estrutura totalmente em aço inoxidável
Aplicações
- Medição de pressão de gases e líquidos não corrosivos usando aço inoxidável 316L
- Aplicações nas indústrias marítima e de aviação
- Processos industriais, incluindo petróleo, química, metalurgia, geração de energia e hidrologia
- Sistemas de controle hidráulico e pneumático
Parâmetros de Desempenho
| Faixa de Medição | -100kPa…0kPa ~ 10kPa…100MPa |
| Tipo de Pressão | Pressão Manométrica, Pressão Absoluta, Pressão Selada |
| Sobrecarga | ≤ 1,5 vezes a faixa nominal |
| Precisão @ 25°C | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade | 0,1%FS |
| Histerese | 0,1%FS |
| Estabilidade a Longo Prazo | ±0,1%F.S/Ano (Típico) ±0,2%F.S/Ano (Máximo) |
| Deriva de Temperatura do Ponto Zero | ±0,03%F.S/°C (≤100KPa) ±0,02%F.S/°C (>100KPa) |
| Deriva de Temperatura de Escala Completa | ±0,03%F.S/°C (≤100KPa) ±0,02%F.S/°C (>100KPa) |
| Temperatura de Compensação | 0-70°C (≤10mpa, personalizável) |
| Temperatura de Operação | -20°C~80°C |
| Temperatura de Armazenamento | -40°C~120°C |
| Vibração | 10g, 55Hz ~ 2kHz |
| Material da Caixa | 304, 316L |
| Material do Diafragma | 316L |
| Resistência de Isolamento | 100MΩ 100VDC |
| Classificação à Prova de Explosão | Ex db IIC T6 Gb |
| Classificação de Proteção | IP65 |
| Anel de Vedação | Borracha de flúor |
| Peso | ~0,15kg |
Especificações do Sinal de Saída
| Sinal de Saída | Tensão de Alimentação | Tipo de Saída |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios | |
| 0/1~5V 0/1~10V 0,5~4,5V |
5VDC |
Informações de Pedido
Considerações Importantes de Pedido
- Certifique-se da compatibilidade do meio com as partes de contato do produto
- Modelos à prova de explosão não incluem cabeçotes de display digital
- Transmissores com display LCD/LED requerem fonte de alimentação ≥20VDC
- Instale dispositivos de proteção contra raios e garanta aterramento adequado
- Anel de vedação de borracha de flúor classificado para -20°C a 250°C
- Para temperaturas abaixo de -20°C, especifique anel de vedação de borracha EPDM
- Comprimento padrão do cabo: 1,5m (material de polietileno)
- Especifique requisitos especiais: vibração, impacto, interferência EMI/RFI
Guia de Pedido
BP93420XX | Transmissor de Pressão
| Código | Construção do Esboço
IB | Transmissor de Pressão Geral | IX | Transmissor de Pressão com Display
IE | Transmissor de Pressão de Aviação Resistente a Choque | IIC/III | Geral Industrial/ Transmissor de Pressão com Display
IF | Transmissor de Pressão à Prova de Umidade | IIE/IIIE | Transmissor de Pressão Geral/com Display
IN | Transmissor de Pressão Dedicado para Ar Condicionado | |
IC | Transmissor de Pressão de Alta Temperatura | |
IQ1/IQ2 | Transmissor de Pressão de Grande Diafragma / Alta Temperatura | |
| Faixa de Medição | -0,1. . .0~0,01...100MPa
(0-X)Kpa ou MPa | X: Indica a Faixa de Medição Real
| Código | Fonte de Alimentação
D1 | 24VDC
D2 | 5VDC
D3 | Outro
| Código | Sinal de Saída
S1 | 4~20mADC | S5 | 0~20mADC
S2 | 1~5VDC | S6 | 0~10VDC
S3 | 0~5VDC | S7 | 0,5~4,5VDC
S4 | 0~10mADC | |
| Código | Conexão de Pressão
J1 | M20×1,5
J2 | G1/2
J3 | G1/4
J4 | 7/16-20UNF
J5 | Outro
| Código | Conexão Elétrica
B1 | Hirschmann
B2 | Plug PG7
B3 | Saída de Cabo Selada
B4 | Caixa Industrial 2088
B5 | Caixa Industrial 2088 com Display
B6 | Outro
| Código | Tipo de Pressão
G | Pressão Manométrica
A | Pressão Absoluta
S | Pressão de Referência Selada
| Código | Construção do Esboço
IB | Transmissor de Pressão Geral | IX | Transmissor de Pressão com Display
IE | Transmissor de Pressão de Aviação Resistente a Choque | IIC/III | Geral Industrial/ Transmissor de Pressão com Display
IF | Transmissor de Pressão à Prova de Umidade | IIE/IIIE | Transmissor de Pressão Geral/com Display
IN | Transmissor de Pressão Dedicado para Ar Condicionado | |
IC | Transmissor de Pressão de Alta Temperatura | |
IQ1/IQ2 | Transmissor de Pressão de Grande Diafragma / Alta Temperatura | |
| Faixa de Medição | -0,1. . .0~0,01...100MPa
(0-X)Kpa ou MPa | X: Indica a Faixa de Medição Real
| Código | Fonte de Alimentação
D1 | 24VDC
D2 | 5VDC
D3 | Outro
| Código | Sinal de Saída
S1 | 4~20mADC | S5 | 0~20mADC
S2 | 1~5VDC | S6 | 0~10VDC
S3 | 0~5VDC | S7 | 0,5~4,5VDC
S4 | 0~10mADC | |
| Código | Conexão de Pressão
J1 | M20×1,5
J2 | G1/2
J3 | G1/4
J4 | 7/16-20UNF
J5 | Outro
| Código | Conexão Elétrica
B1 | Hirschmann
B2 | Plug PG7
B3 | Saída de Cabo Selada
B4 | Caixa Industrial 2088
B5 | Caixa Industrial 2088 com Display
B6 | Outro
| Código | Tipo de Pressão
G | Pressão Manométrica
A | Pressão Absoluta
S | Pressão de Referência Selada
Perguntas Frequentes
Quais são os recursos dos seus transmissores de sensor de pressão?
Alta precisão, durabilidade e excelente desempenho. Personalização disponível.
Posso personalizar especificações especiais?
Sim, nossos engenheiros podem adaptar produtos para atender a necessidades específicas. Oferecemos serviço OEM e ODM.
Qual é a sua capacidade de produção?
Nossas instalações de fabricação podem produzir até 30.000 transmissores de sensor de pressão por mês, portanto, somos totalmente capazes de atender às necessidades de pedidos em larga escala. No entanto, é aconselhável entrar em contato com nossa equipe de vendas com antecedência para garantir um planejamento de produção e entrega tranquilo.
Qual é o período de entrega típico?
5~8 dias úteis para modelos padrão. Produtos personalizados podem variar.
Como os produtos são precificados? Há descontos?
Preços competitivos com descontos para pedidos em volume ou parceiros de longo prazo.
Qual é a garantia dos seus produtos? E o serviço pós-venda?
Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá às suas perguntas em 24 horas, instrução remota por rede de PC está sempre disponível.
Product Highlights
Transmissor de pressão de 4-20mA com classificação IP65 e construção em aço inoxidável 316L, precisão de ±0,5% e estabilidade de longo prazo de ±0,2%FS/ano. Certificação ISO9001 com opções personalizadas disponíveis para aplicações industriais de medição de pressão de líquidos.
