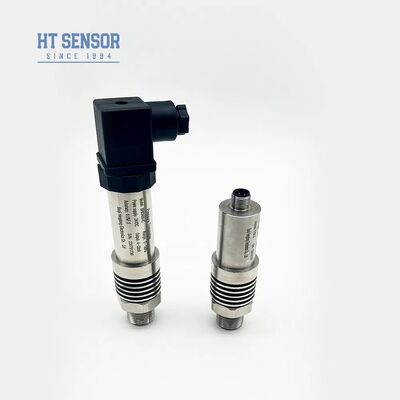

Transmissor de Pressão Transdutor de Aço Inoxidável 304/316L Série HT

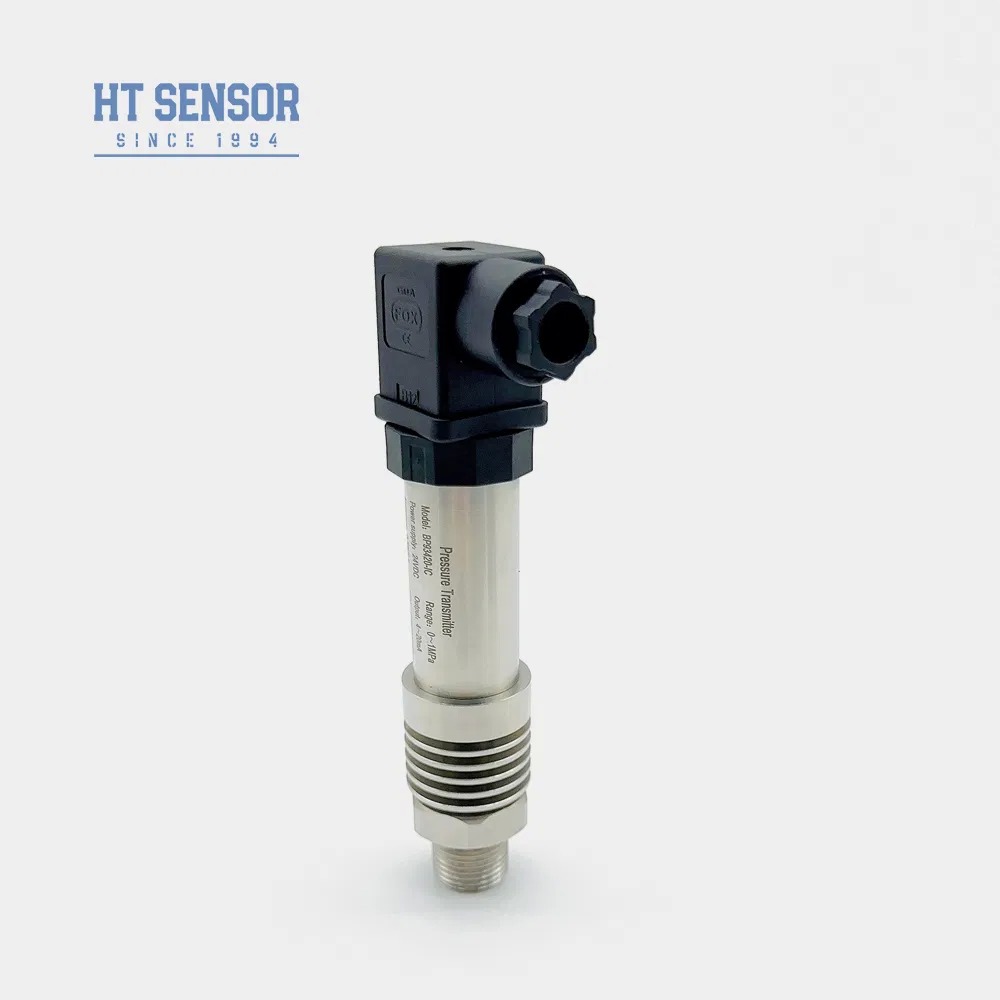

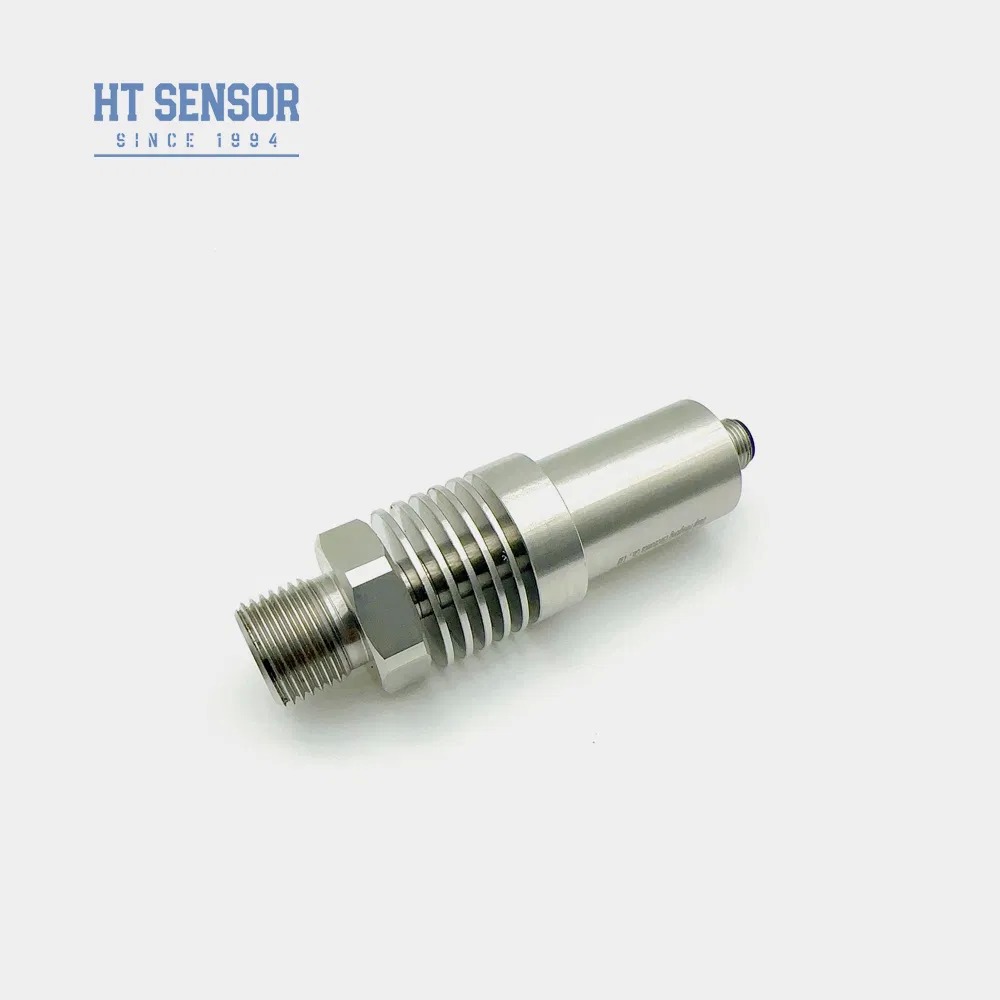

Transmissor de Pressão de Alta Temperatura BP93420IC
O BP93420-IC é um transmissor de pressão de alta temperatura que utiliza tecnologia avançada de núcleo preenchido com óleo de silicone resistente à pressão da série HT. Apresentando uma estrutura especializada de dissipação de calor, este transmissor captura eficientemente medições de pressão em ambientes exigentes de alta temperatura, tornando-o ideal para aplicações com flutuações de temperatura ou condições operacionais elevadas.
Recursos do Produto
- Ampla faixa de medição com construção em aço inoxidável
- Múltiplas configurações de interface de pressão disponíveis
- Classificação de proteção IP65 com carcaça de aço inoxidável
- Capacidade de ajuste de zero e escala completa
- Alta precisão de medição
- Estrutura completa em aço inoxidável
Aplicações
- Medição de pressão de gases e líquidos não corrosivos usando aço inoxidável 316L
- Aplicações nas indústrias marítima e de aviação
- Monitoramento de processos industriais em petróleo, química, metalurgia, geração de energia e hidrologia
- Sistemas de controle hidráulico e pneumático
Parâmetros de Desempenho
| Faixa de Medição |
-100kPa…0kPa ~ 10kPa…100MPa |
| Tipo de Pressão |
Pressão Manométrica, Pressão Absoluta, Pressão Selada |
| Sobrecarga |
≤ 1,5 vezes a faixa nominal |
| Precisão @ 25°C |
±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade |
0,1%FS |
| Histerese |
0,1%FS |
| Estabilidade a Longo Prazo |
±0,1%F.S/Ano (Típico) ±0,2%F.S/Ano (Máximo) |
| Deriva de Temperatura do Ponto Zero |
±0,02%F.S/°C (≤100KPa) ±0,01%F.S/°C (>100KPa) |
| Deriva de Temperatura da Escala Completa |
±0,02%F.S/°C (≤100KPa) ±0,01%F.S/°C (>100KPa) |
| Resposta de Frequência |
2.4Khz |
| Temperatura de Compensação |
0-70°C (≤10mpa, personalizável) |
| Temperatura de Operação |
-20°C~150°C |
| Temperatura de Armazenamento |
-40°C~120°C |
| Vibração |
10g, 55Hz ~ 2kHz |
| Material da Carcaça |
304,316L |
| Material do Diafragma |
316L |
| Resistência de Isolamento |
100MΩ 100VDC |
| Classificação à Prova de Explosão |
Ex db IIC T6 Gb |
| Classificação de Proteção |
IP65 |
| Vedação O-Ring |
Borracha de flúor |
| Peso |
~0,3kg |
Especificações do Sinal de Saída
| Sinal de Saída |
Tensão de Alimentação |
Tipo de Saída |
| 4~20mA |
12~30VDC |
2/3/4 fios |
| 0~10/20mA |
|
3 fios |
0/1~5V
0/1~10V
0,5~4,5V |
5VDC |
|
| Protocolo de Comunicação RS485 |
3,6~30V / Bateria |
4 fios |
Informações de Pedido
Considerações Importantes de Pedido:
- Certifique-se da compatibilidade do meio com as partes de contato do produto
- Modelos à prova de explosão não incluem cabeçotes de display digital
- Transmissores com display LCD/LED requerem fonte de alimentação ≥20VDC
- Instale dispositivos de proteção contra raios e garanta aterramento adequado
- O-ring de borracha de flúor classificado para -20°C a 250°C (EPDM necessário abaixo de -20°C)
- Cabo de polietileno padrão de 1,5m (outros materiais disponíveis mediante solicitação)
- Especifique requisitos especiais para vibração, impacto ou interferência eletromagnética
Guia de Pedido
| Código |
Construção do Esboço |
| IB |
Transmissor de Pressão Geral |
| IX |
Transmissor de Pressão com Display |
| IE |
Transmissor de Pressão à Prova de Choque para Aviação |
| IIC/III |
Transmissor de Pressão Industrial Geral/com Display |
| IF |
Transmissor de Pressão à Prova de Umidade |
| IIE/IIIE |
Transmissor de Pressão Geral/com Display |
| IN |
Transmissor de Pressão Dedicado para Ar Condicionado |
| IC |
Transmissor de Pressão de Alta Temperatura |
| IQ/IQT |
Transmissor de Pressão de Grande Diafragma / Alta Temperatura |
Faixa de Medição: -0,1...0~0,01...100MPa (0-X)Kpa ou MPa (X indica a faixa de medição real)
| Código |
Fonte de Alimentação |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outro |
| Código |
Sinal de Saída |
| S1 |
4~20mADC |
| S2 |
1~5VDC |
| S3 |
0~5VDC |
| S4 |
0~10mADC |
| S5 |
0~20mADC |
| S6 |
0~10VDC |
| S7 |
0,5~4,5VDC |
| Código |
Conexão de Pressão |
| J1 |
M20×1,5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Outro |
| Código |
Conexão Elétrica |
| B1 |
Hirschmann |
| B2 |
Conector PG7 |
| B3 |
Saída de Cabo Selada |
| B4 |
Caixa Industrial 2088 |
| B5 |
Caixa Industrial 2088 com Display |
| B6 |
Outro |
| Código |
Tipo de Pressão |
| G |
Pressão Manométrica |
| A |
Pressão Absoluta |
| S |
Pressão de Referência Selada |
Perguntas Frequentes
Quais são os recursos dos seus transmissores de sensor de pressão?
Alta precisão, durabilidade e excelente desempenho. Personalização disponível.
Posso personalizar especificações especiais?
Sim, nossos engenheiros podem adaptar produtos para atender a necessidades específicas. Oferecemos serviço OEM e ODM.
Qual é a sua capacidade de produção?
Nossas instalações de fabricação podem produzir até 30.000 transmissores de sensor de pressão por mês, portanto, somos totalmente capazes de atender às necessidades de pedidos em larga escala. No entanto, é aconselhável entrar em contato com nossa equipe de vendas com antecedência para garantir um agendamento de produção e entrega tranquilo.
Qual é o período de entrega típico?
5 a 8 dias úteis para modelos padrão. Produtos personalizados podem variar.
Como os produtos são precificados? Há descontos?
Preços competitivos com descontos para pedidos em volume ou parceiros de longo prazo.
Qual é a garantia dos seus produtos? E o serviço pós-venda?
Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá às suas perguntas em 24 horas, instrução remota por rede de PC está sempre disponível.
