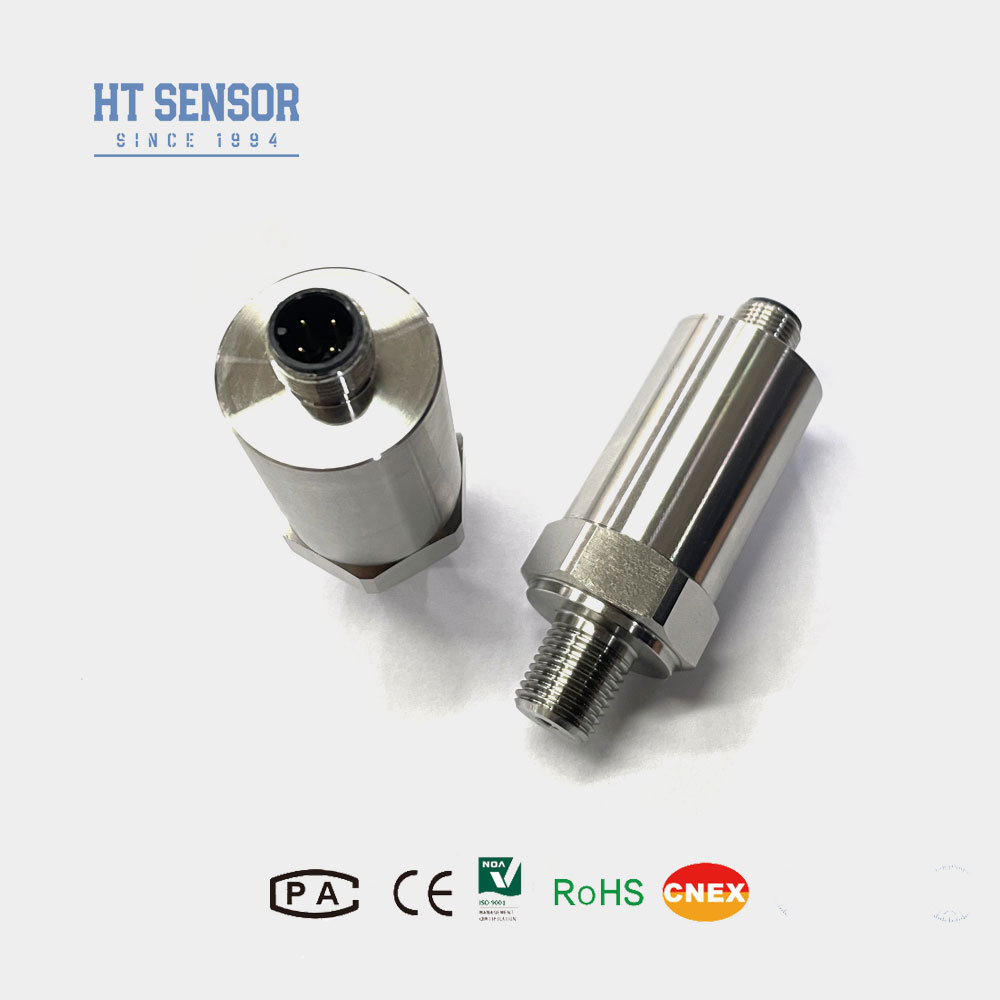

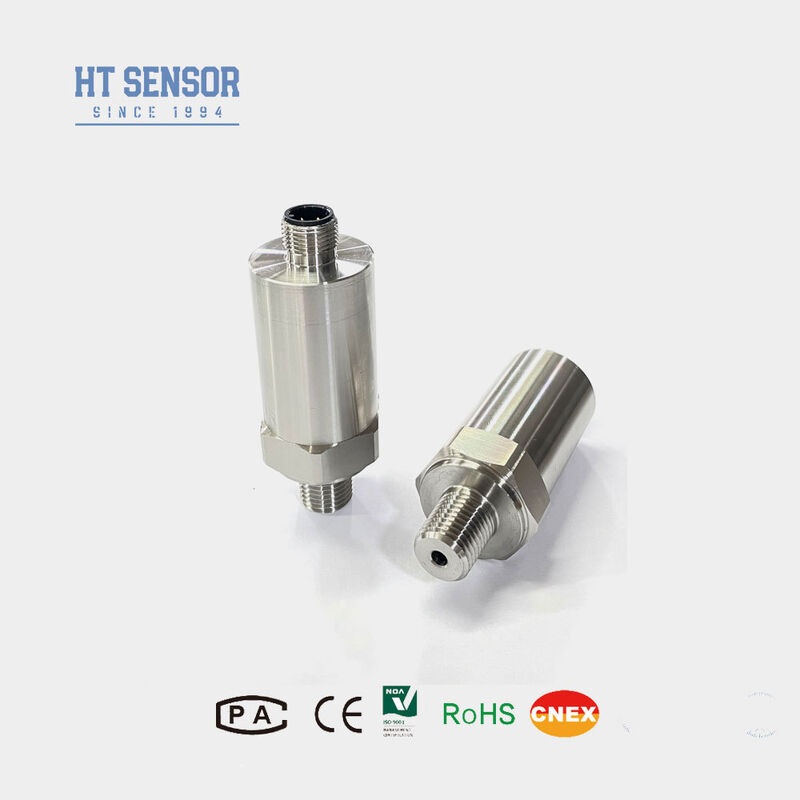

Sensor de pressão industrial BP156 Transmissor de pressão com sensor de nível M12*1 G1/4
Product Details
| Modelo NÃO.: | BP156 | Meio de medição: | Líquido |
|---|---|---|---|
| Grau de precisão: | 0.5g | Faixa de pressão: | 0kpa~10kpa........40MPa |
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Temperatura de compensação: | -10 ℃ ~ 70 ℃ |
| Sobrecarga: | ≤ 1,5 vezes a faixa nominal | Precisão: | ± 0,25% (tip.) ± 0,5% (máx.) |
| Estabilidade a longo prazo: | ± 0,1%fs/ano (tip.) ± 0,2%FS/ano (máx.) | Temperatura operacional: | -20ºC ~ 80ºC |
| Temperatura de armazenamento: | -40ºC ~ 120ºC | Material do diafragma: | 316L |
| Peso: | ~ 0,25 kg | ||
| Destacar |
Sensor de pressão de silício com garantia,Sensor de pressão de silício de alta precisão,Sensor de pressão de silício industrial |
||
Product Description
- Ampla gama de medições com estrutura de aço inoxidável e diversas formas de interface de pressão
- Construção de aço inoxidável com classificação de proteção IP65
- Calibração ajustável a escala zero e a escala completa
- Alta precisão com toda a estrutura de aço inoxidável
- Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
- Aplicações na indústria marítima e da aviação
- Processos industriais no local, incluindo petróleo, química, metalurgia, geração de energia e hidrologia
- Sistemas de controlo hidráulico e pneumático
| Faixa de medição | 0kPa ~ 10kPa...40MPa |
|---|---|
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetibilidade e Histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10MPa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Peso | ~ 0,25 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
|---|---|---|
| 4 ~ 20 mA 0~10/20mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0/1 ~ 5V 0/1 ~ 10V 0.5~4.5V | 5VDC | 3 fios |
- Assegurar a compatibilidade do meio de medição com as partes de contacto do produto
- Os produtos do tipo à prova de explosão não incluem cabeças de visualização digital
- Para os transmissores com cabeça de ecrã LCD ou LED, a fonte de alimentação não deve ser inferior a 20VDC.
- Instalar dispositivos de proteção contra raios e garantir a fixação à terra adequada para uma operação confiável
- Para temperaturas de funcionamento inferiores a -20oC, selecionar vedação de anel O de EPDM em vez de borracha fluorada
- O comprimento padrão do cabo é de 1,5 m (material de polietileno) - especificar as alternativas na ordem
- Avise-nos de requisitos especiais, incluindo vibração forte, força de impacto ou interferência eletromagnética
| Código | Esboço Construção |
|---|---|
| 5 | Fecho de Packard |
| 6 | Cabo de saída direta selado 1,5 metros |
| 7 | Conector Mini Hirschmann |
| 8 | Grande conector Hirschmann |
| Código | Fornecimento de energia |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Outro. |
| Código | Sinais de saída |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Código | Conexão de pressão |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Outros (Flancas) |
| Código | Conexão elétrica |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Cabo fechado saída 1,5 metros |
| B4 | Outro. |
| Código | Tipo de pressão |
|---|---|
| G | Pressão de medição |
| A | Pressão absoluta |
| S | Pressão de referência selada |
