Célula de Sensor de Pressão HT30 com Conexão Rosqueada e Sensor de Nível de Tensão Rosqueado

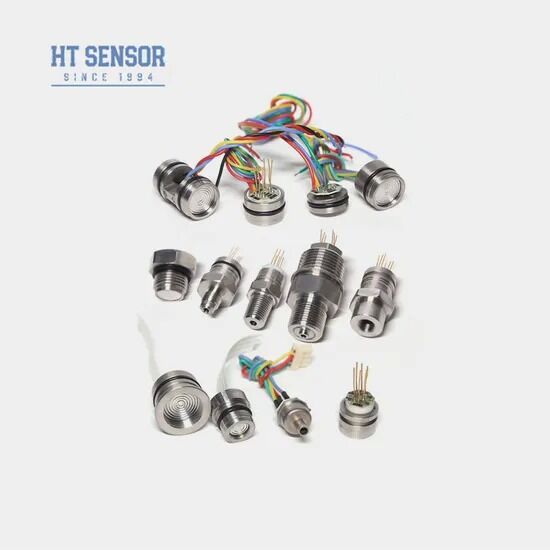

HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor
HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor
Informação Básica
Certificação: RoHS
Quantidade de ordem mínima: 5
Preço: 20
Melhor preço contacto
Informação detalhada
Modelo NÃO.: HT30 Sinal de saída: Tipo analógico
Processo de Produção: Integração Material: Aço inoxidável
Tipo de fiação: Quatro fios Meio de medição: Gás e líquidos
Classificação IP: ip65 Poder: 1.5mA
Saída: Tensão Fio: G1/4 e assim por diante
Impedância de entrada: 2.5kΩ ~ 6kΩ Impedância de saída: 2.5kΩ ~ 6kΩ
Temperatura operacional: -20~80ºC Temperatura de armazenamento: -40~125ºC
Peso: ~63g
Destacar:

Sensor de pressão com conexão rosqueada HT30

,

Sensor de pressão de silício com garantia

,

Célula de sensor de nível de tensão rosqueado

Descrição de produto

HT30 Célula de sensor de pressão com sensor de nível de tensão do fio de ligação

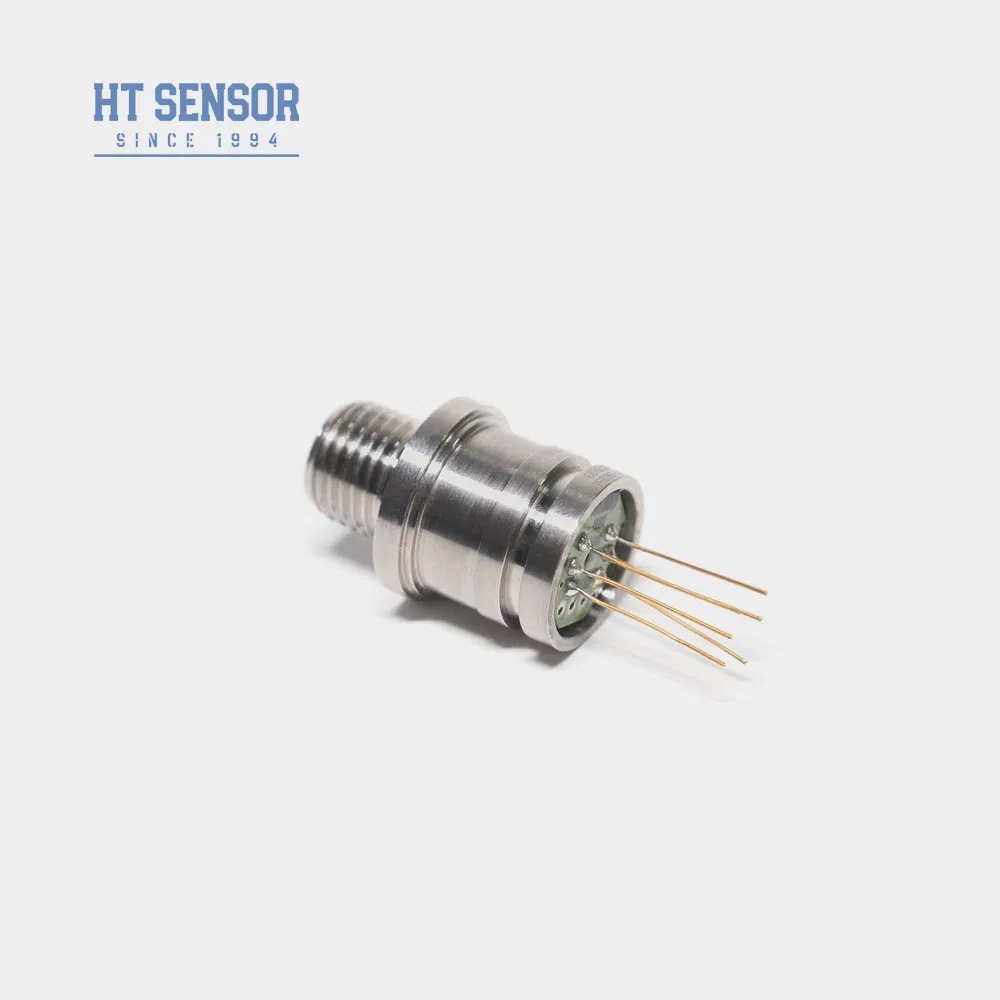

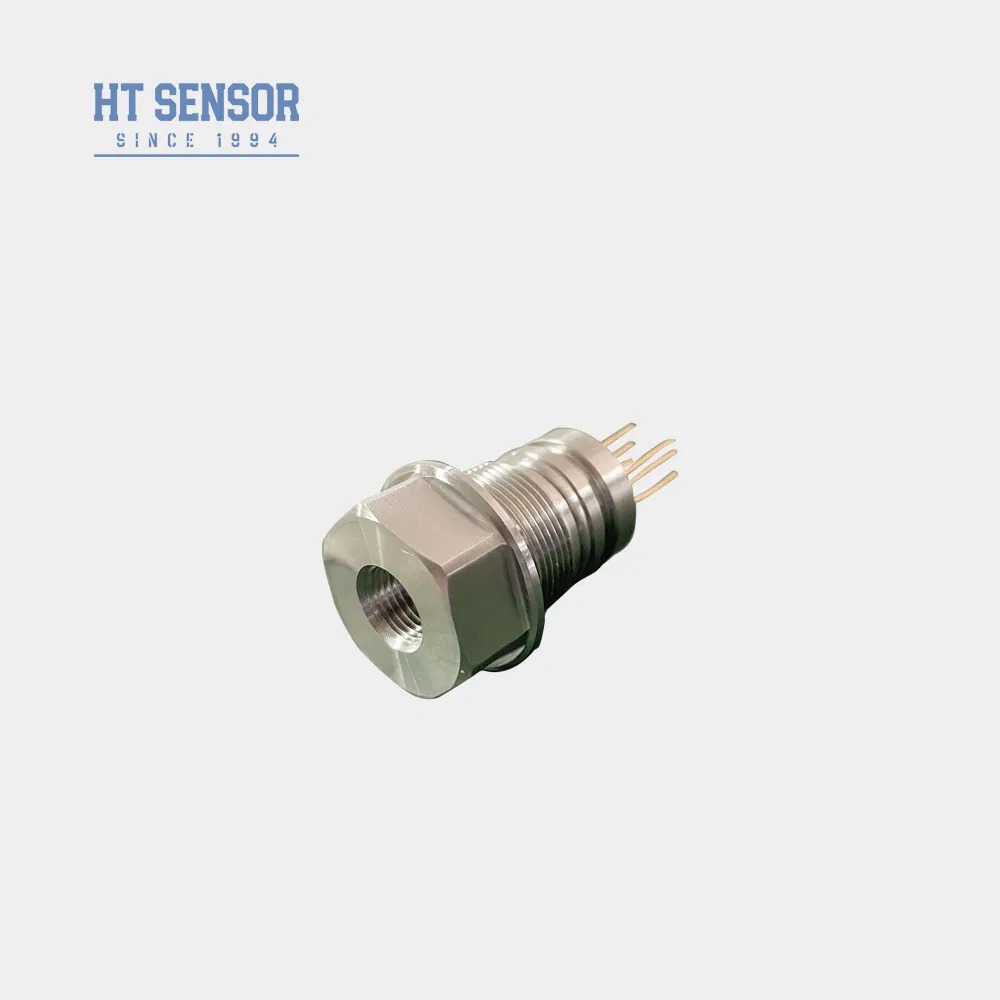

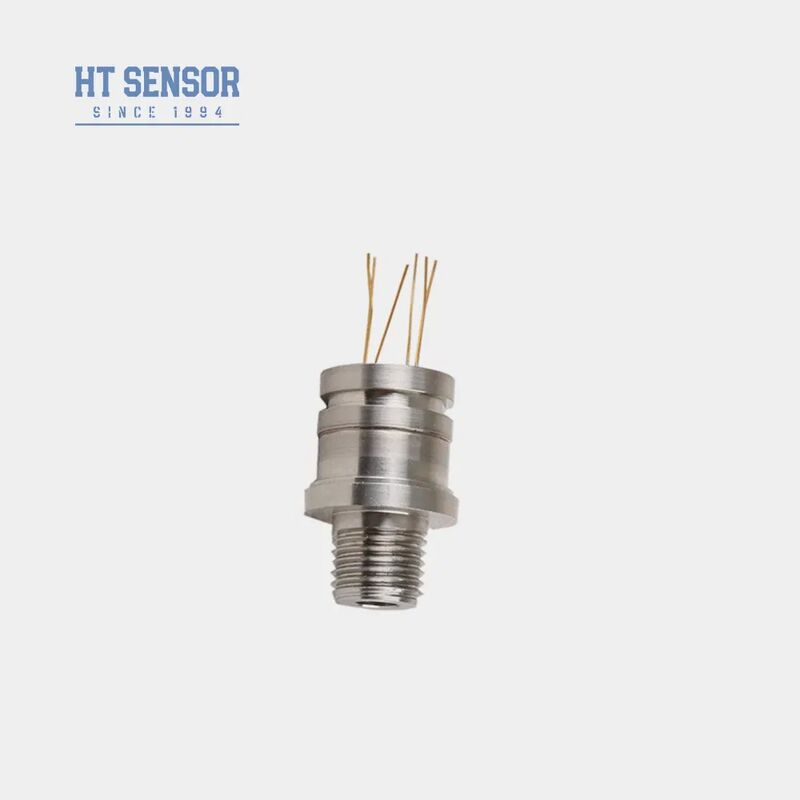

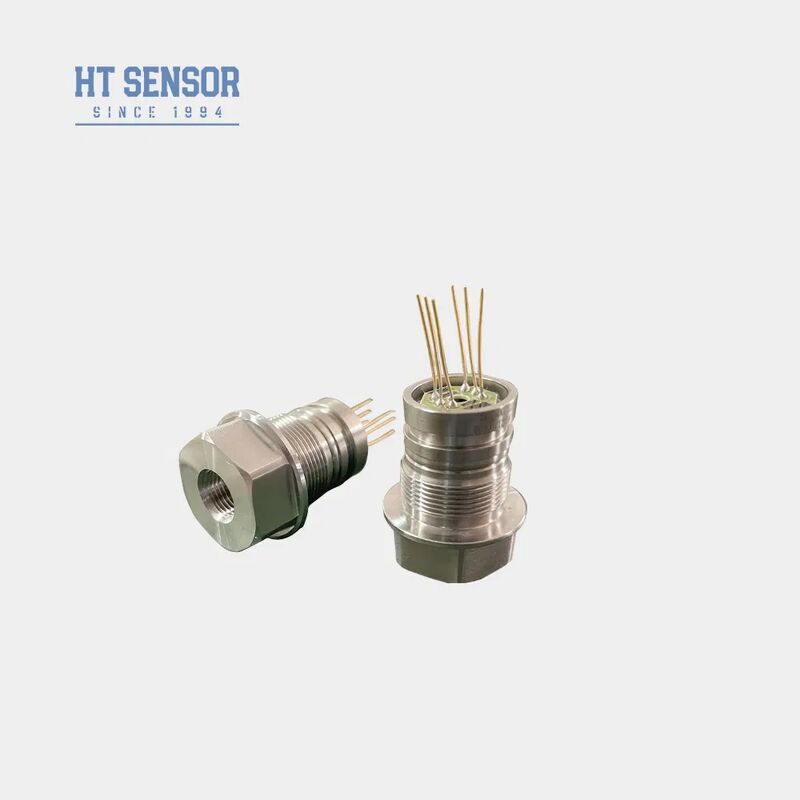

HT30 Sensor de pressão piezoresistivo de silício
O sensor de pressão piezorresistivo de silício HT30 é um elemento de silício difuso altamente estável que utiliza o efeito piezorresistivo para medir a pressão de líquido e gás.Com uma construção soldada com ligações de rosca normalizadas e sem vedação por anel O, este sensor é adequado para uma ampla gama de aplicações exigentes.
Célula de Sensor de Pressão HT30 com Conexão Rosqueada e Sensor de Nível de Tensão Rosqueado 0
Características do produto
  • Tecnologia avançada com caixa de aço inoxidável 316L e materiais de diafragma premium, incluindo titânio e Hastelloy
  • Circuitos de película espessa para compensação de temperatura precisa e correção do ponto zero
  • Opções de interface de threads disponíveis
  • Construção de uma peça soldada com tamanho compacto e alta fiabilidade
Aplicações
  • Instalações de processos industriais, incluindo petroleiros, químicos, metalúrgicos, energéticos e hidrológicos
  • Indústrias marinhas e aeronáuticas
  • Sistemas de controlo hidráulico e pneumático
  • Aplicações de controlo de processos
Performance elétrica
  • Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
  • Impedância de entrada: 2,5 KΩ~6 KΩ
  • Impedância de saída: 2,5 KΩ~6 KΩ
  • Conexão elétrica: pinos Kovar revestidos de ouro ou fios de alta temperatura de 100 mm
Parâmetros de desempenho
Faixa de medição Diâmetro ((G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absoluto ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Selado 3500KPaS, 7MPaS, 10MPaS, 20MPaS
Parâmetro Tipo Max. Unidade
Não-Linearidade ± 0.15 ± 0.3 % F.S.
Repetitividade 0.05 0.1 % F.S.
Histerese 0.05 0.1 % F.S.
Output de compensação zero 0 ± 1 0 ± 2 mV
Output em escala total (≤ 20 KPa) 50 ± 10 50 ± 30 mV
Fornecimento em escala total (≥ 35 kPa) 100 ± 10 100±30 mV
Cero deslocamento de temperatura. Drift (≤20KPa) ± 1 ± 2 % F.S.
Temperatura de deslocamento zero. Drift (≥ 35 kPa) ± 0.5 ± 1 % F.S.
Desvio de temperatura em escala total (≤ 20 KPa) ± 1 ± 2 % F.S.
Desvio de temperatura em escala total (≥ 35 kPa) ± 0.5 ± 1 % F.S.
Temperatura compensada (≤ 20 KPa) 0 ~ 50 oC
Temperatura compensada (≥ 35 kPa) 0 ~ 70 oC
Temperatura de funcionamento -20 a 80 oC
Temperatura de armazenamento -40 ~ 125 oC
Sobrecarga admissível Tomar o valor menor entre 3 vezes a escala completa ou 120MPa
Pressão de explosão 5x a escala completa
Estabilidade a longo prazo 0.2 % F.S./ano
Material do diafragma 316L
Resistência ao isolamento ≥ 200MΩ 100VDC
Vibração Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque. 100 g, 11 ms
Tempo de resposta ≤ 1 ms
Selo de anel O Goma nitrílica ou goma fluorada
Meio de enchimento Óleo de silício
Peso ~ 63 g
Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C
Célula de Sensor de Pressão HT30 com Conexão Rosqueada e Sensor de Nível de Tensão Rosqueado 1 Célula de Sensor de Pressão HT30 com Conexão Rosqueada e Sensor de Nível de Tensão Rosqueado 2 Célula de Sensor de Pressão HT30 com Conexão Rosqueada e Sensor de Nível de Tensão Rosqueado 3
Conexão elétrica e compensação
Célula de Sensor de Pressão HT30 com Conexão Rosqueada e Sensor de Nível de Tensão Rosqueado 4
Exemplos de seleção
Célula de Sensor de Pressão HT30 com Conexão Rosqueada e Sensor de Nível de Tensão Rosqueado 5
Dicas para encomendar
  • Garantir o ajuste adequado entre o tamanho do núcleo e a caixa do transmissor para a hermeticidade necessária
  • Alinhar a caixa verticalmente e aplicar uma pressão uniforme durante a montagem para evitar danificar a placa de compensação
  • Fornecer instruções especiais ao encomendar se o meio de medição for incompatível com o material do diafragma 316L
  • Evite pressionar o diafragma do sensor com as mãos ou objetos afiados para evitar danos
  • Manter as portas do núcleo do manômetro de pressão abertas à atmosfera e evitar a entrada de água, vapor ou meios corrosivos
  • Referência ao rótulo do núcleo real para quaisquer alterações na configuração do pin lead
Qualidade e Fabricação
Célula de Sensor de Pressão HT30 com Conexão Rosqueada e Sensor de Nível de Tensão Rosqueado 6 Célula de Sensor de Pressão HT30 com Conexão Rosqueada e Sensor de Nível de Tensão Rosqueado 7 Célula de Sensor de Pressão HT30 com Conexão Rosqueada e Sensor de Nível de Tensão Rosqueado 8 Célula de Sensor de Pressão HT30 com Conexão Rosqueada e Sensor de Nível de Tensão Rosqueado 9 Célula de Sensor de Pressão HT30 com Conexão Rosqueada e Sensor de Nível de Tensão Rosqueado 10 Célula de Sensor de Pressão HT30 com Conexão Rosqueada e Sensor de Nível de Tensão Rosqueado 11
Perguntas Frequentes
Quais são as características dos seus sensores de pressão?
Alta precisão, durabilidade e excelente desempenho.
Posso personalizar especificações especiais?
Sim, os nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
Qual é a sua capacidade de produção?
As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
Qual é o período típico de entrega?
5 a 8 dias úteis para modelos normais.
Qual é o preço dos produtos?
Preços competitivos com descontos para encomendas a granel ou parceiros a longo prazo.
Qual é a garantia dos seus produtos e serviço pós-venda?
Nosso tempo de garantia é de 24 meses após o envio, e nossa equipe pós-venda responderá às suas perguntas dentro de 24 horas.
