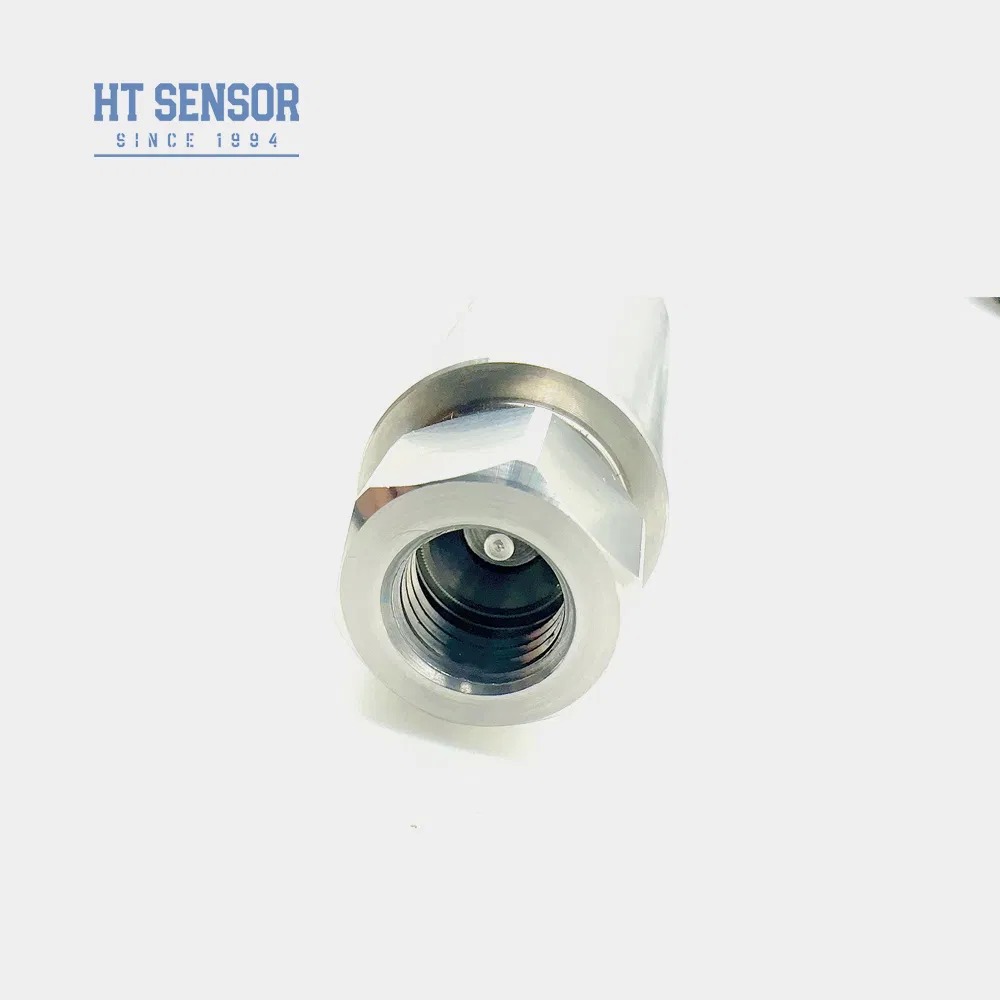

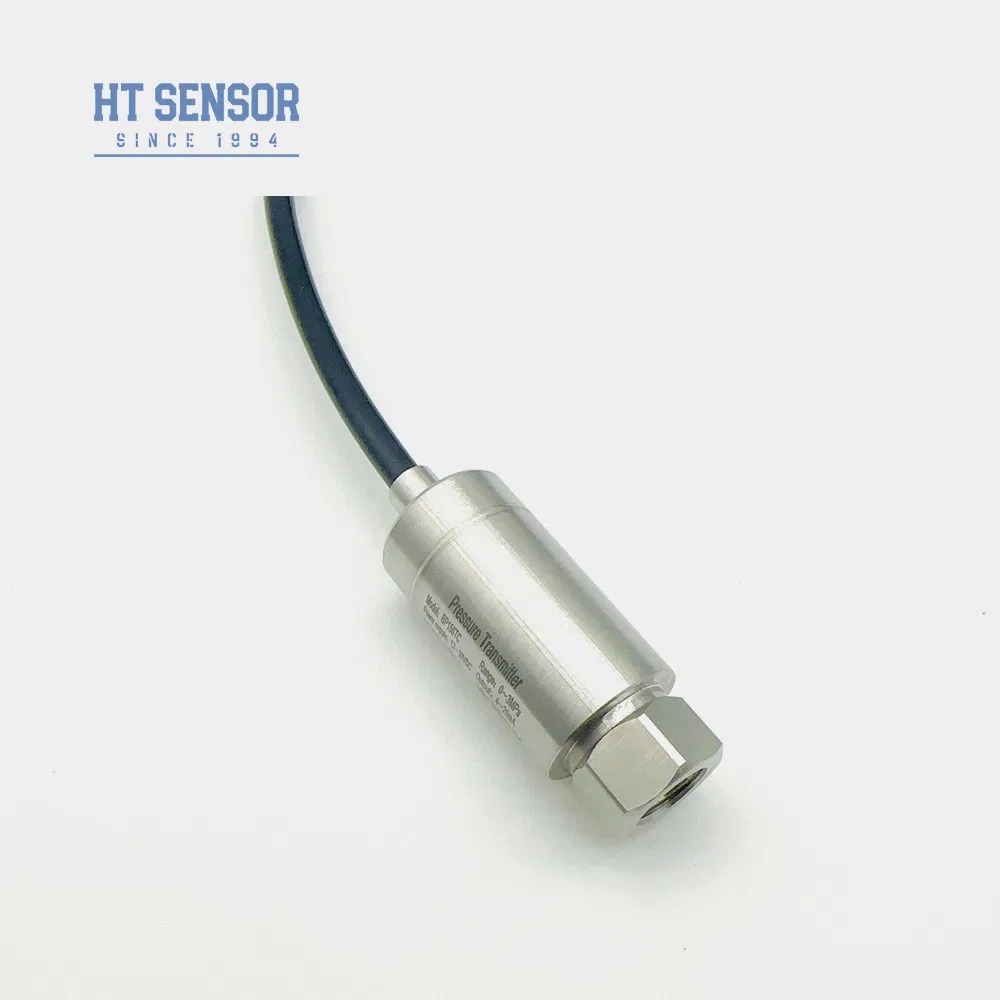

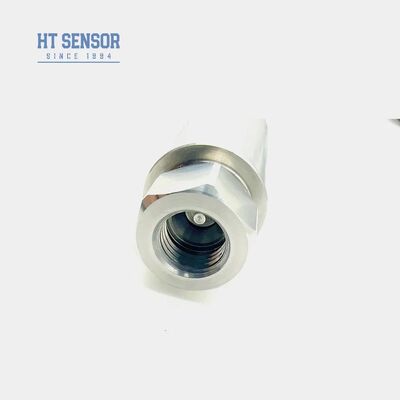

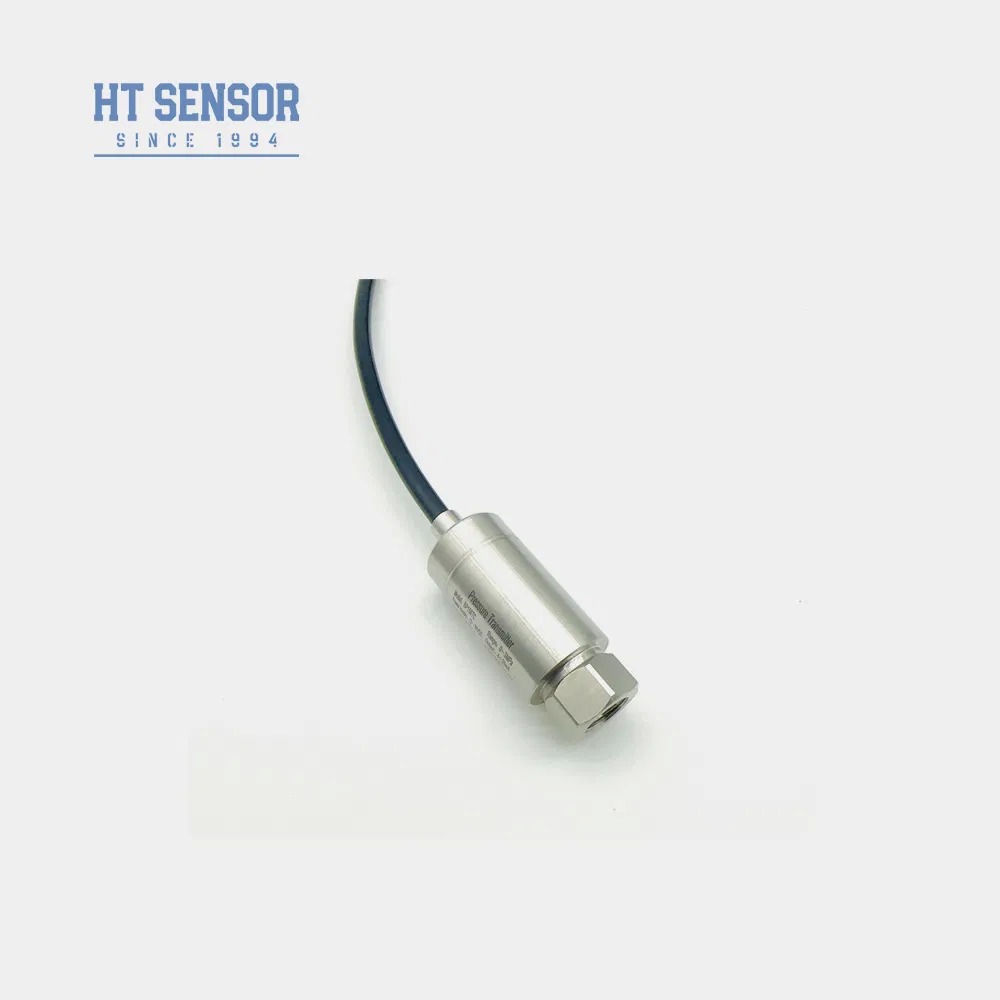

Transmissor de pressão de ar Hengtong 4-20mA Sensor de pressão piezorresistivo de silício Industrial
Product Details
| Modelo NÃO.: | BP156 | Meio de medição: | Gás e líquidos |
|---|---|---|---|
| Grau de precisão: | 0,5% | Faixa de pressão: | 0kPa~10kPa...40MPa |
| Classificação IP: | ip65 | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Material da Habitação: | 304 | Compensação Temp.: | 0-70℃ |
| Material do diafragma: | 316L | Sinal de saída: | 4 ~ 20 mA / 0,5-4,5 V |
| Tensão de alimentação: | 12~30VCC / 5VCC | Tipo de saída: | 2/3/4 fio |
| Peso: | ~ 0,25 kg | ||
| Destacar |
Transmissor de pressão de ar 4-20mA,Sensor de pressão piezoresistivo de silício,Sensor de pressão industrial com garantia |
||
Product Description
- Ampla faixa de medição com construção em aço inoxidável
- Múltiplas configurações de interface de pressão disponíveis
- Design compacto e leve para fácil instalação
- Medição de alta precisão com estrutura totalmente em aço inoxidável
- Calibração ajustável de zero e escala total
- Medição de pressão de gases e líquidos não corrosivos usando aço inoxidável 316L
- Aplicações na indústria naval e aeronáutica
- Controle de processos industriais em petróleo, química, metalurgia, geração de energia e hidrologia
- Sistemas de controle hidráulicos e pneumáticos
| Faixa de Medição | 0kPa ~ 10kPa…5MPa |
|---|---|
| Tipo de Pressão | Pressão Manométrica, Pressão Absoluta, Pressão Selada |
| Capacidade de Sobrecarga | ≤ 1,5 vezes a faixa nominal |
| Precisão @ 25ºC | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade e Histerese | 0,02%F.E.(Típ.) 0,05%F.E.(Máx.) |
| Estabilidade a Longo Prazo | ±0,1%F.E./Ano(Típ.) ±0,2%F.E./Ano(Máx.) |
| Deriva de Temperatura do Ponto Zero | ±0,02%F.E./ºC(≤100KPa) ±0,01%F.E./ºC(>100KPa) |
| Deriva de Temperatura de Escala Total | ±0,02%F.E./ºC(≤100KPa) ±0,01%F.E./ºC(>100KPa) |
| Resposta de Frequência | 2.4Khz |
| Temperatura de Compensação | 0-70ºC(≤10mpa, personalizável) |
| Temperatura de Operação | -20ºC~80ºC |
| Temperatura de Armazenamento | -40ºC~120ºC |
| Resistência à Vibração | 10g,55Hz ~ 2kHz |
| Material da Carcaça | 304,316L |
| Material do Diafragma | 316L |
| Resistência de Isolamento | 100MΩ 100VDC |
| Classificação à Prova de Explosão | Ex db IIC T6 Gb |
| Classificação de Proteção | IP65 |
| Vedação O-Ring | Borracha fluorada |
| Peso | ~0,05kg |
| Sinal de Saída | Tensão de Alimentação | Tipo de Saída |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
- Certifique-se de que o meio medido seja compatível com os materiais de contato do produto
- Os modelos à prova de explosão não incluem cabeças de display digital
- Transmissores com display LCD ou LED requerem fonte de alimentação ≥20VDC
- Instale dispositivos de proteção contra raios e garanta o aterramento adequado para uma operação confiável
- Para temperaturas de operação abaixo de -20ºC, selecione a vedação O-ring EPDM em vez da borracha fluorada
- O comprimento padrão do cabo é de 1,5m (material de polietileno)
- Especifique requisitos especiais para vibração, impacto ou interferência eletromagnética
| Código | Construção do Contorno |
|---|---|
| 5 | Plugue Packard |
| 6 | Cabo de Saída Direta Selado 1,5 metros |
| 7 | Conector Mini Hirschmann |
| 8 | Conector Grande Hirschmann |
(0-X)Kpa ou MPa | X: Indica a Faixa de Medição Real
| Código | Fonte de Alimentação |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Outro |
| Código | Sinal de Saída |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Código | Conexão de Pressão |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Outros(¢50.4 Flange) |
| Código | Conexão Elétrica |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Saída de Cabo Selada 1,5 metros |
| B4 | Outro |
| Código | Tipo de Pressão |
|---|---|
| G | Pressão Manométrica |
| A | Pressão Absoluta |
| S | Pressão de Referência Selada |
