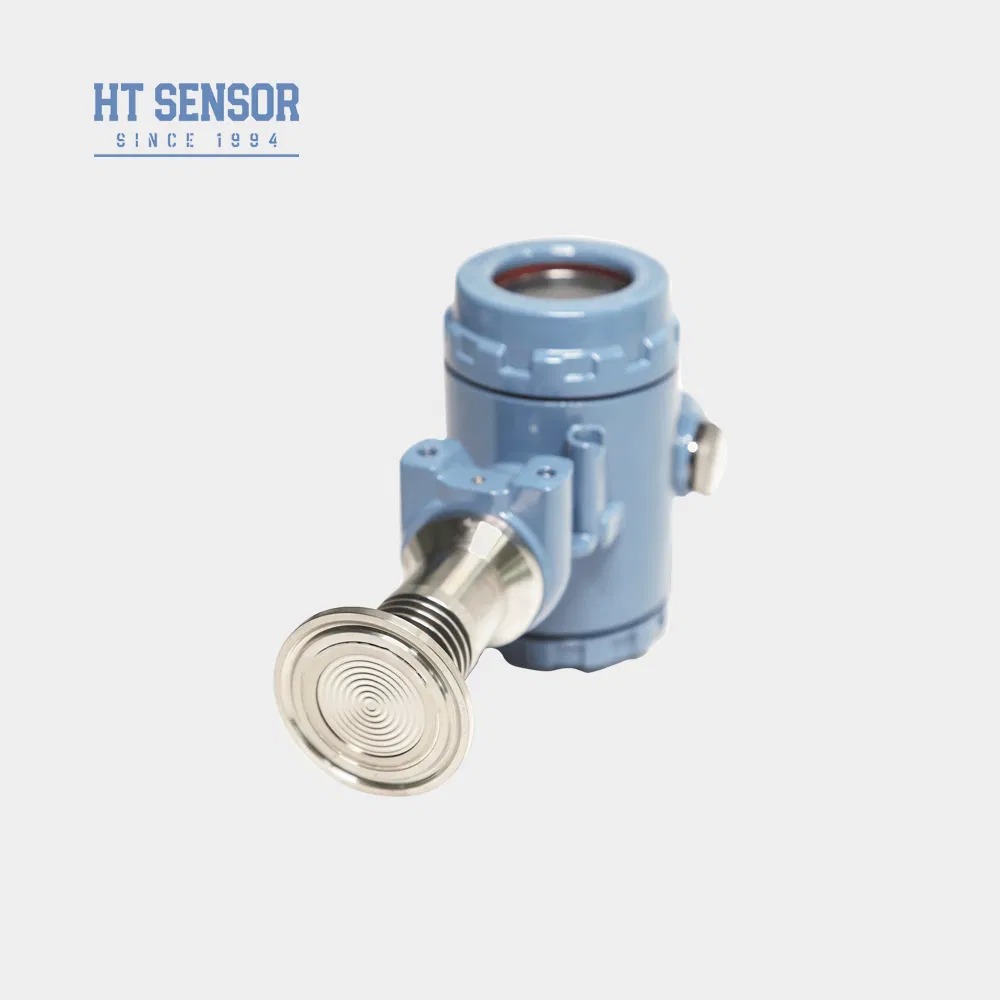

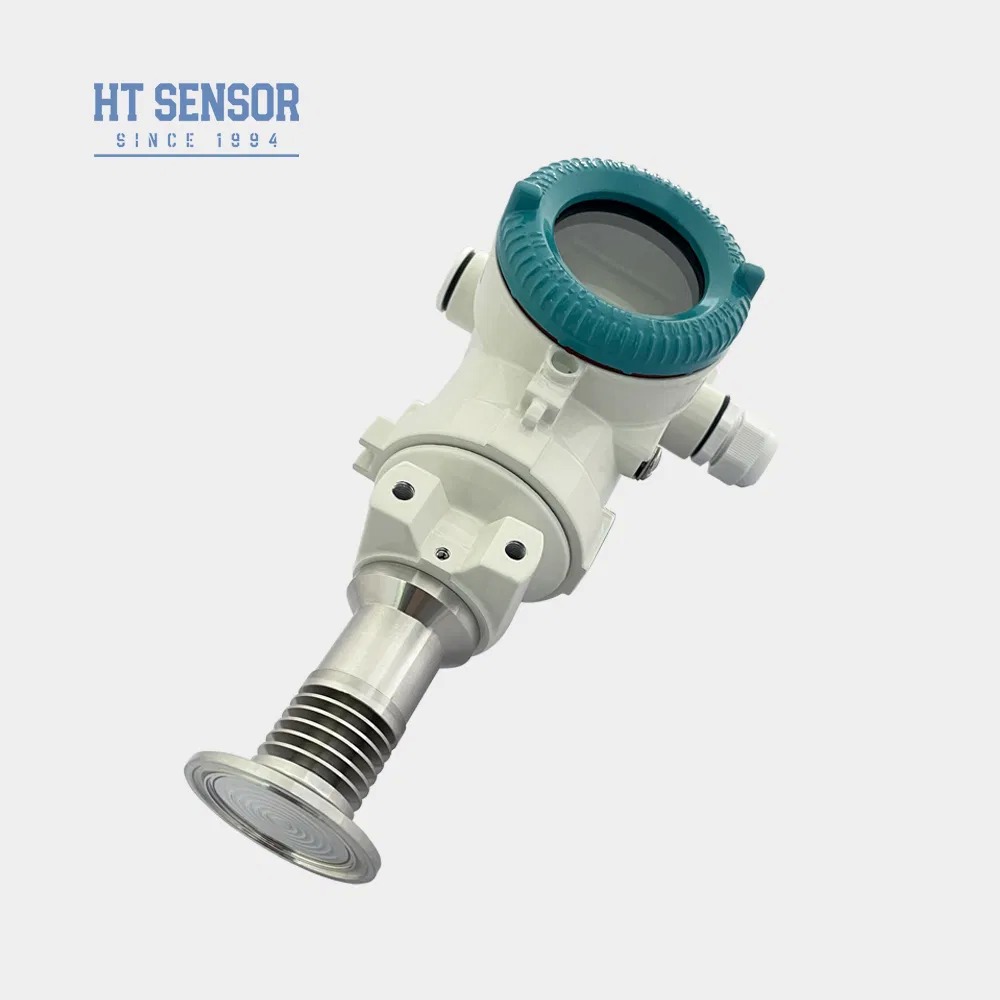

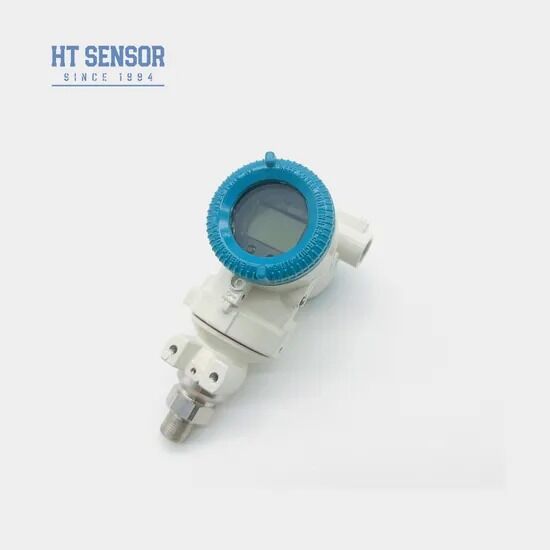

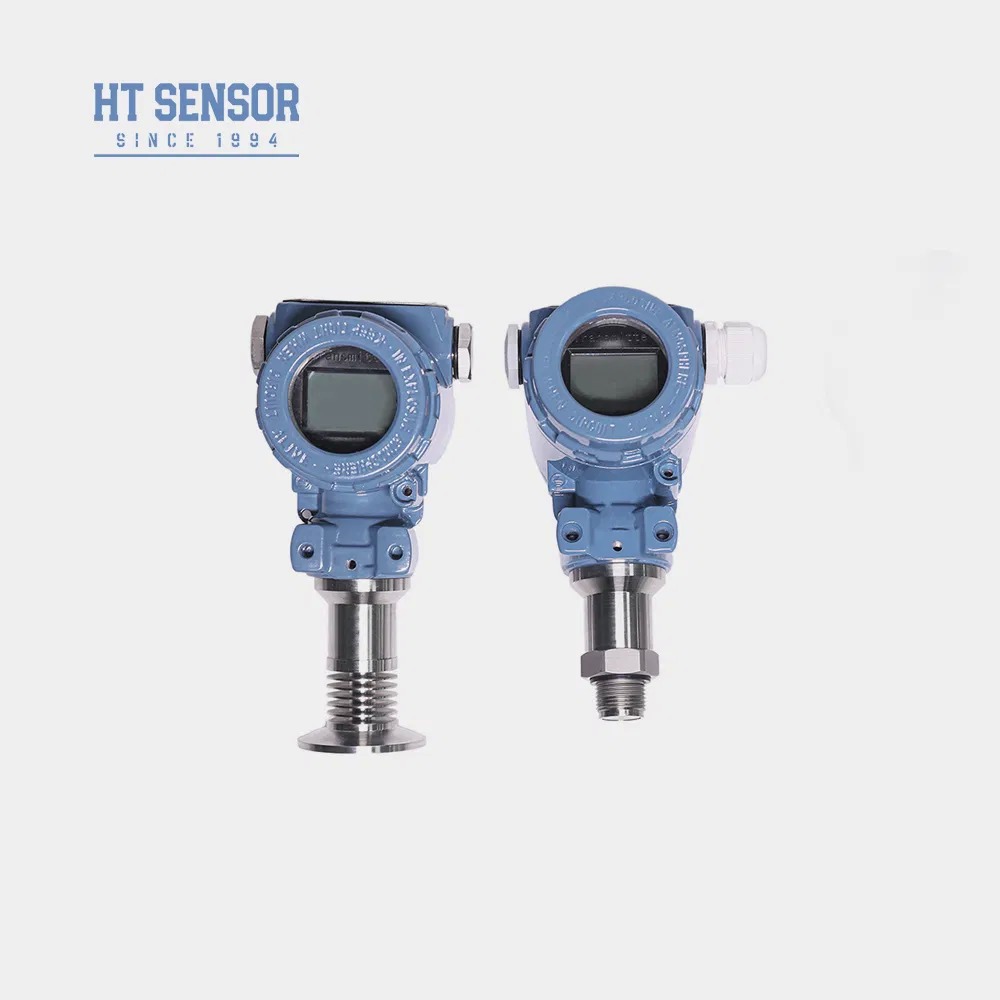

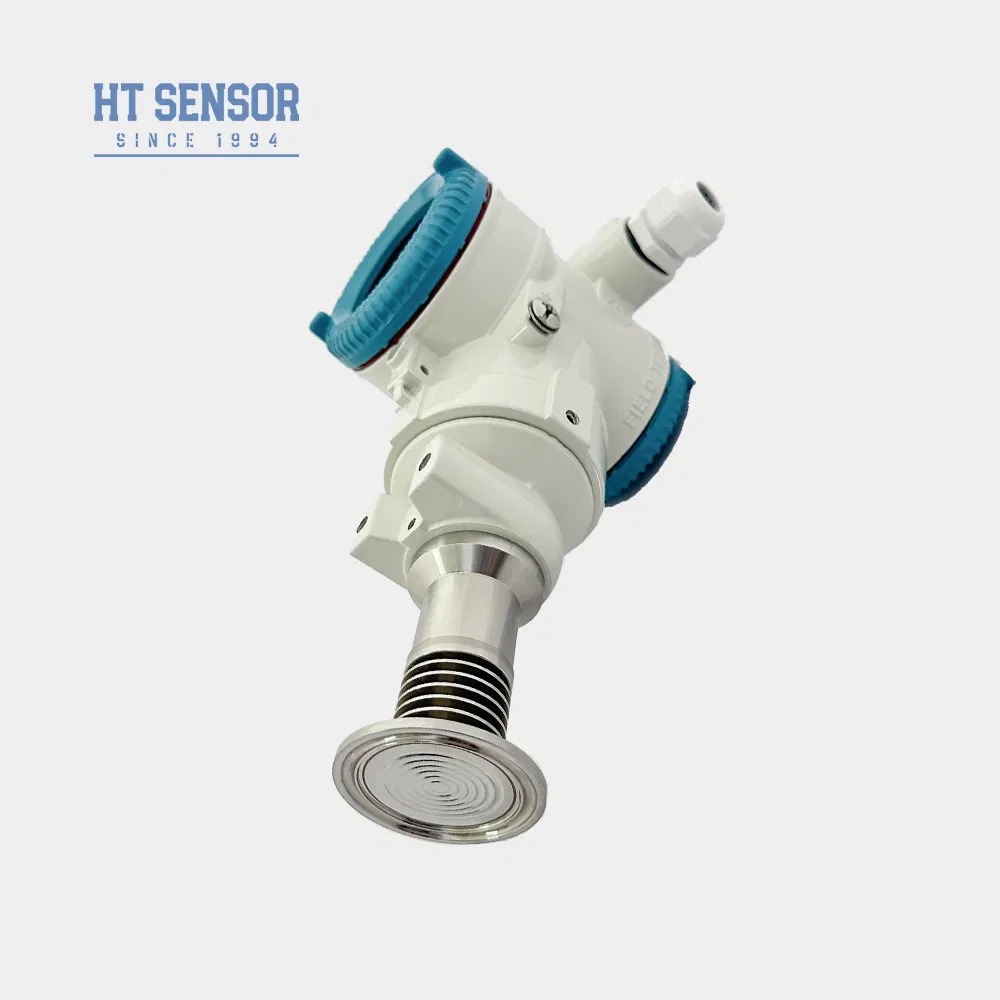

HTsensor Transdutor digital fácil de limpar 4-20ma+Transmissor de sensor de pressão de descarga do coração
Product Details
| Modelo NÃO.: | BP93420-IIIQT | Meio de medição: | Ar e líquido |
|---|---|---|---|
| Grau de precisão: | 0,5% | Faixa de pressão: | -100kpa...0kpa ~30kpa...3,5MPa |
| Classificação IP: | ip65 | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Estabilidade a longo prazo: | +-0,1% F.S/Ano (tipo) | Sinal de saída: | 4-20mA/Hart/485 |
| Faixa de medição: | -100kPa…0kPa ~ 35kPa…3,5MPa | Sobrecarga: | ≤ 1,5 vezes a faixa nominal |
| Desvio da temperatura do ponto zero: | ± 0,02%FS/ºC (≤100kPa) ± 0,01%Fs/ºC (> 100kpa) | Deriva de temperatura em escala completa: | ± 0,02%FS/ºC (≤100kPa) ± 0,01%Fs/ºC (> 100kpa) |
| Destacar |
Sensor de pressão digital fácil de limpar,4-20ma+Transmissor de pressão de descarga do coração,Sensor de pressão de silício com garantia |
||
Product Description
- Várias opções de interface de pressão
- Projetado para aplicações higiênicas para evitar incrustações médias
- Alta precisão com estrutura totalmente em aço inoxidável
- Design fácil de limpar
- Adequado para medir gases e líquidos não corrosivos com 316L
- Ideal para proteção ambiental e indústrias químicas
- Usado nas indústrias naval e de aviação
- Adequado para indústrias médicas, biofarmacêuticas e de higiene alimentar
| Faixa de medição | -100kPa…0kPa ~ 35kPa…3,5MPa |
|---|---|
| Tipo de pressão | Pressão manométrica, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes da faixa nominal |
| Precisão @ 25ºC | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade e histerese | 0,02%FS(Tip.) 0,05%FS(Máx.) |
| Estabilidade a longo prazo | ±0,1%FS/Ano (Típ.) ±0,2%FS/Ano (Máx.) |
| Desvio de temperatura do ponto zero | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Desvio de temperatura em escala total | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Resposta de frequência | 2,4 Khz |
| Temperatura de compensação | 0-70ºC(≤10mpa,personalizável) |
| Temperatura operacional | -20ºC~80ºC |
| Temperatura de armazenamento | -40ºC~120ºC |
| Vibração | 10g,55Hz ~ 2kHz |
| Material da Habitação | 304.316L |
| Material do diafragma | 316L |
| Resistência de Isolamento | 100MΩ 100VCC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de proteção | IP65 |
| Vedação do anel de vedação | Borracha fluorada |
| Peso | ~1kg |
| Sinal de saída | Tensão de alimentação | Tipo de saída |
|---|---|---|
| 4~20mA | 12~30VCC | 2/3/4 fio |
| 0~10/20mA | 3 fios | |
| 0/1~5V 0/1~10V 0,5~4,5V |
5 VCC | |
| Protocolo de comunicação RS485 | 3,6 ~ 30 V / Bateria | 4 fios |
| Código | Construção de contorno |
|---|---|
| BI | Transmissor de Pressão Geral |
| IX | Transmissor de pressão de exibição |
| Ou seja | Transmissor de pressão de aviação resistente a choques |
| CII/III | Transmissor de pressão industrial geral/exibição |
| SE | Transmissor de pressão à prova de umidade |
| IIE/IIIE | Transmissor de pressão geral/exibição |
| EM | Transmissor de pressão dedicado para ar condicionado |
| CI | Transmissor de pressão de alta temperatura |
| QI/QIT | Transmissor de pressão de diafragma grande/alta temperatura |
(0-X)Kpa ou MPa | X: Indica a faixa de medição real
| Código | Fonte de energia |
|---|---|
| D1 | 24V CC |
| D2 | 5 VCC |
| D3 | Outro |
| Código | Sinal de saída |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VCC |
| S3 | 0~5VCC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VCC |
| S7 | 0,5 ~ 4,5 VCC |
| Código | Conexão Elétrica |
|---|---|
| B1 | Hirschmann |
| B2 | Plugue PG7 |
| B3 | Saída de cabo selado |
| B4 | 2088 Invólucro Industrial |
| B5 | Carcaça Industrial 2088 com Display |
| B6 | Outro |
| Código | Tipo de pressão |
|---|---|
| G | Pressão manométrica |
| UM | Pressão Absoluta |
| S | Pressão de referência selada |
- Ao selecionar o produto, certifique-se de que o meio a ser medido seja compatível com as partes de contato do produto.
- Ao fazer um pedido, observe que os produtos do tipo à prova de explosão não incluem cabeças de exibição digital.
- Ao solicitar transmissores com display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20 VCC.
- Para garantir uma operação confiável, instale dispositivos de proteção contra raios no local e garanta o aterramento adequado.
- A faixa de temperatura nominal de trabalho do O-ring de borracha fluorada é de -20ºC a 250ºC. Para temperaturas abaixo de -20ºC, escolha um anel de vedação EPDM.
- O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Caso não seja especificado, será fornecido material de cabo de polietileno.
- Para requisitos especiais, como vibração forte, força de impacto instantânea ou forte interferência eletromagnética, especifique em seu pedido.
