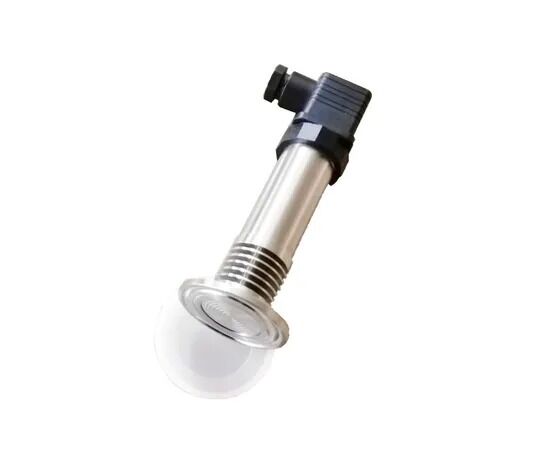

Braçadeira de 1,5" para Instalação de Transmissor de Pressão de Nível de Alta Temperatura com Diafragma Grande
Marca:
HT SENSOR
Número do modelo:
BP93420-IQT
Local de Origem:
Baoji, China.
Certificação:
ISO9001
Quantidade mínima de pedido:
1
Preço:
48
Detalhes do produto
| Modelo NÃO.: | BP93420-IQT | Grau de precisão: | 0,5% |
|---|---|---|---|
| Faixa de pressão: | - 100kpa... 0kpa ~ 10kpa... 100MPa | Material da Habitação: | 304S.S. |
| Faixa de medição: | 0~35Kpa…~3,5MPa | Capacidade de sobrecarga: | ≤ 1,5 vezes a faixa nominal |
| Temperatura operacional: | -20ºC ~ 80ºC | Temperatura de armazenamento: | -40ºC ~ 120ºC |
| Material do diafragma: | 316L | Sinal de saída: | 4 ~ 20MA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4,5V, RS485 |
| Destacar |
Sensor de pressão com braçadeira de 1,5 polegadas,Transmissor de pressão de alta temperatura |
||
Descrição do produto

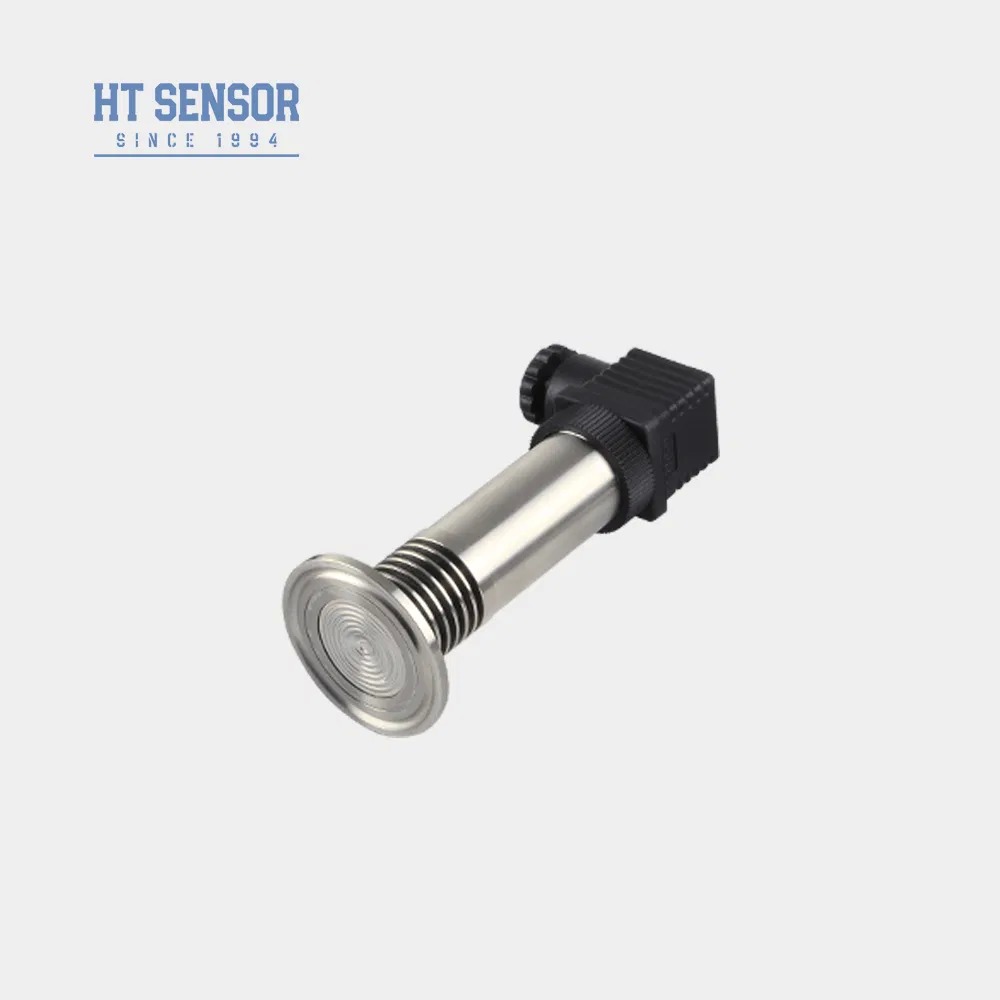

Braçadeira de 1,5" para instalar sensor de pressão do transmissor de pressão de alta temperatura com diafragma grande
Transmissor de pressão BP93420-IQ
Introdução do produto
BP93420-IQT Braçadeira de 1,5 mm para instalar transmissor de alta temperatura com diafragma grande. O circuito de processamento de sinal está localizado dentro de uma caixa de aço inoxidável, convertendo o sinal do sensor em um sinal de saída padrão. Este transmissor de pressão é usado principalmente em locais onde são necessárias condições sanitárias elevadas, garantindo medições de pressão confiáveis e precisas em ambientes higiênicos.
Recursos do produto
- Várias opções de interface de pressão
- Projetado para aplicações higiênicas para evitar incrustações médias
- Alta precisão com estrutura totalmente em aço inoxidável
- Fácil de limpar
Aplicativos
- Adequado para medir gases e líquidos não corrosivos com 316L
- Ideal para proteção ambiental e indústrias químicas
- Usado nas indústrias naval e de aviação
- Adequado para uso nas indústrias médica, biofarmacêutica e de higiene alimentar
Parâmetros de desempenho
| Faixa de medição | 0~35Kpa…~3,5MPa |
|---|---|
| Tipo de pressão | Pressão manométrica, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes da faixa nominal |
| Precisão @ 25ºC | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade | 0,1%FS |
| Histerese | 0,1%FS |
| Estabilidade a longo prazo | ±0,1%FS/Ano (Típico) ±0,2%FS/Ano (Máximo) |
| Desvio de temperatura do ponto zero | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Desvio de temperatura em escala total | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Resposta de frequência | 2,4 Khz |
| Temperatura de compensação | -20-70ºC(≤10mpa,personalizável) |
| Temperatura operacional | -20ºC~80ºC |
| Temperatura de armazenamento | -40ºC~120ºC |
| Vibração | 10g,55Hz ~ 2kHz |
| Material da Habitação | 304.316L |
| Material do diafragma | 316L |
| Resistência de Isolamento | 100MΩ 100VCC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de proteção | IP65 |
| Peso | ~0,55kg |
Especificações do sinal de saída
| Sinal de saída | Tensão de alimentação | Tipo de saída |
|---|---|---|
| 4~20mA | 12~30VCC | 2/3/4 fio |
| 0~10/20mA | 3 fios | |
| 0/1~5V 0/1~10V 0,5~4,5V |
5 VCC | |
| Protocolo de comunicação RS485 | 3,6 ~ 30 V / Bateria | 4 fios |
Exemplos de seleção
Guia de pedidos
Transmissor de pressão BP93420XX

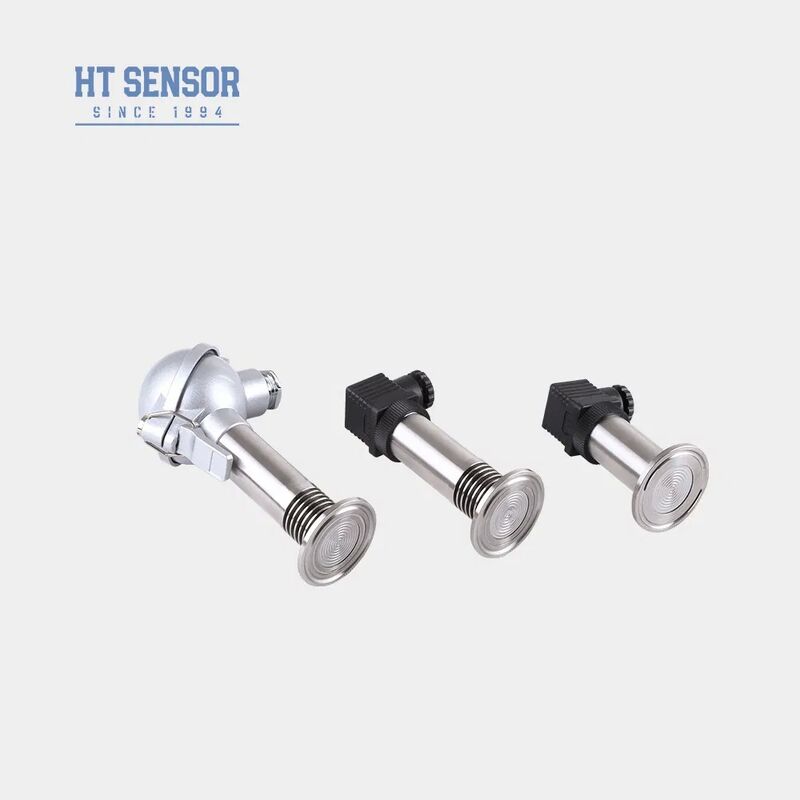

Construção de contorno
| BI | Transmissor de Pressão Geral |
|---|---|
| IX | Transmissor de pressão de exibição |
| Ou seja | Transmissor de pressão de aviação resistente a choques |
| CII/III | Transmissor de pressão industrial geral/exibição |
| SE | Transmissor de pressão à prova de umidade |
| IIE/IIIE | Transmissor de pressão geral/exibição |
| EM | Transmissor de pressão dedicado para ar condicionado |
| CI | Transmissor de pressão de alta temperatura |
| QI/QIT | Transmissor de pressão de diafragma grande/alta temperatura |
Faixa de medição
-100kPa…0kPa ~ 35kPa…3,5MPa
(0-X)Kpa ou MPa | X: Indica a faixa de medição real
Fonte de energia
| D1 | 24V CC |
| D2 | 5 VCC |
| D3 | Outro |
Sinal de saída
| S1 | 4~20mADC |
| S2 | 1~5VCC |
| S3 | 0~5VCC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VCC |
| S7 | 0,5 ~ 4,5 VCC |
Conexão Elétrica
| B1 | Hirschmann |
| B2 | Plugue PG7 |
| B3 | Saída de cabo selado |

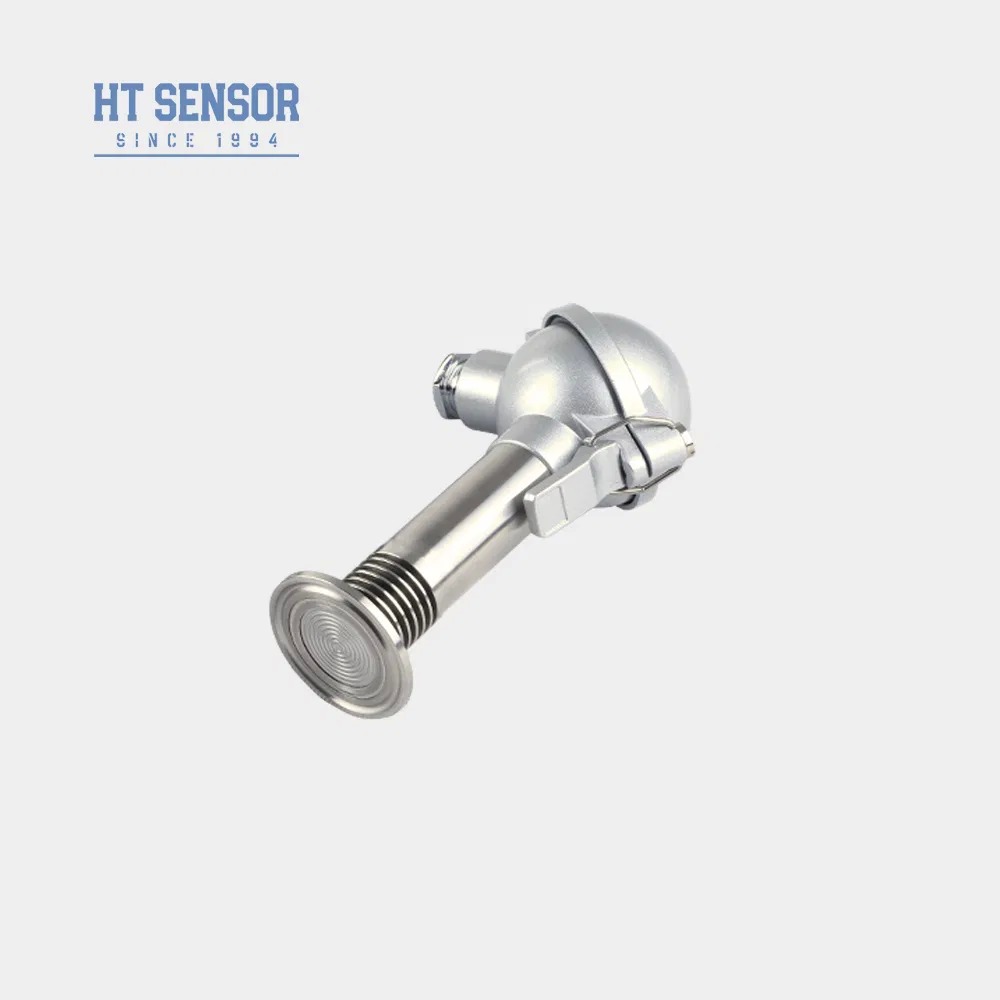

| B4 | 2088 Invólucro Industrial |

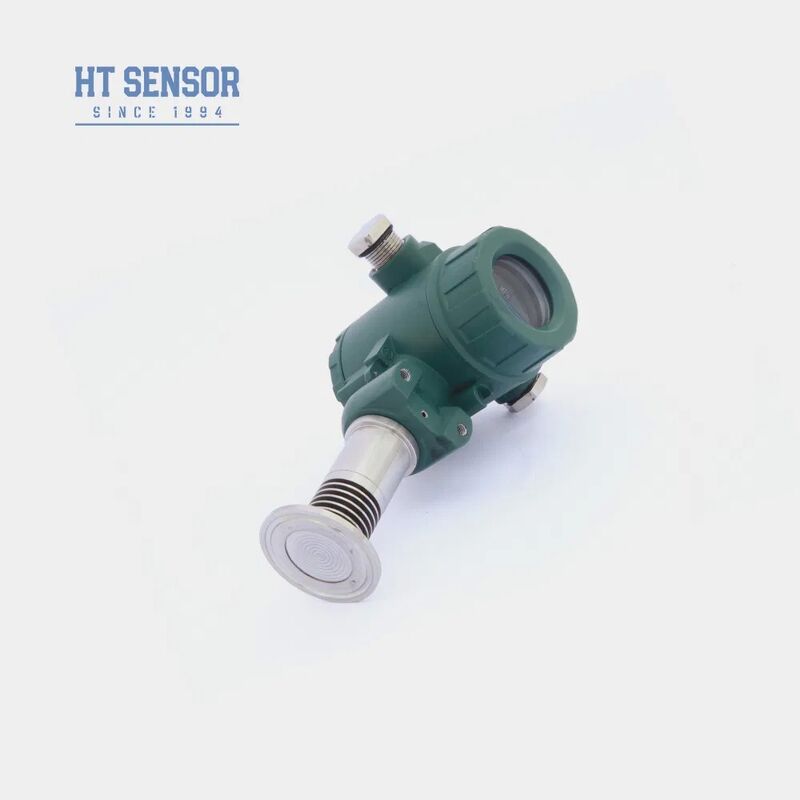

| B5 | Carcaça Industrial 2088 com Display |
| B6 | Outro |
Tipo de pressão
| G | Pressão manométrica |
| UM | Pressão Absoluta |
| S | Pressão de referência selada |
Dicas para pedidos
- Ao selecionar o produto, certifique-se de que o meio a ser medido seja compatível com as partes de contato do produto.
- Ao fazer um pedido, observe que os produtos do tipo à prova de explosão não incluem cabeças de exibição digital.
- Ao solicitar transmissores com display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20 VCC.
- Para garantir uma operação confiável do produto, é recomendado que os usuários instalem dispositivos de proteção contra raios no local e garantam que o produto e a fonte de alimentação estejam aterrados de forma confiável.
- A faixa de temperatura nominal de trabalho do O-ring de borracha fluorada é de -20ºC a 250ºC. Quando a temperatura de operação do produto for inferior a -20ºC, é necessário optar por um O-ring de EPDM.
- O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Caso não seja especificado, será fornecido com cabo de polietileno. Se você precisar de um material de cabo diferente, especifique-o no pedido.
- Para requisitos especiais, como vibração forte, força de impacto instantânea, forte interferência eletromagnética ou de radiofrequência, informe nossa empresa e especifique-os no pedido.
Informações da empresa
Perguntas frequentes
P: Quais são os recursos dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho. Personalização disponível.
P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem personalizar produtos para atender a necessidades específicas. Oferecemos serviço OEM e ODM.
P: Qual é a sua capacidade de produção?
R: Nossas instalações de fabricação podem produzir até 30.000 transmissores de sensores de pressão por mês, portanto, somos totalmente capazes de atender às necessidades de pedidos em grande escala. Porém, é aconselhável entrar em contato com nossa equipe de vendas com antecedência para garantir um bom agendamento de produção e entrega.
P: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão. Os produtos personalizados podem variar.
P: Qual é o preço dos produtos? Algum desconto?
R: Preços competitivos com descontos para pedidos em grandes quantidades ou parceiros de longo prazo.
P: Qual é a garantia de seus produtos? E serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá suas perguntas em 24 horas, instruções remotas por rede de PC estão sempre disponíveis.
