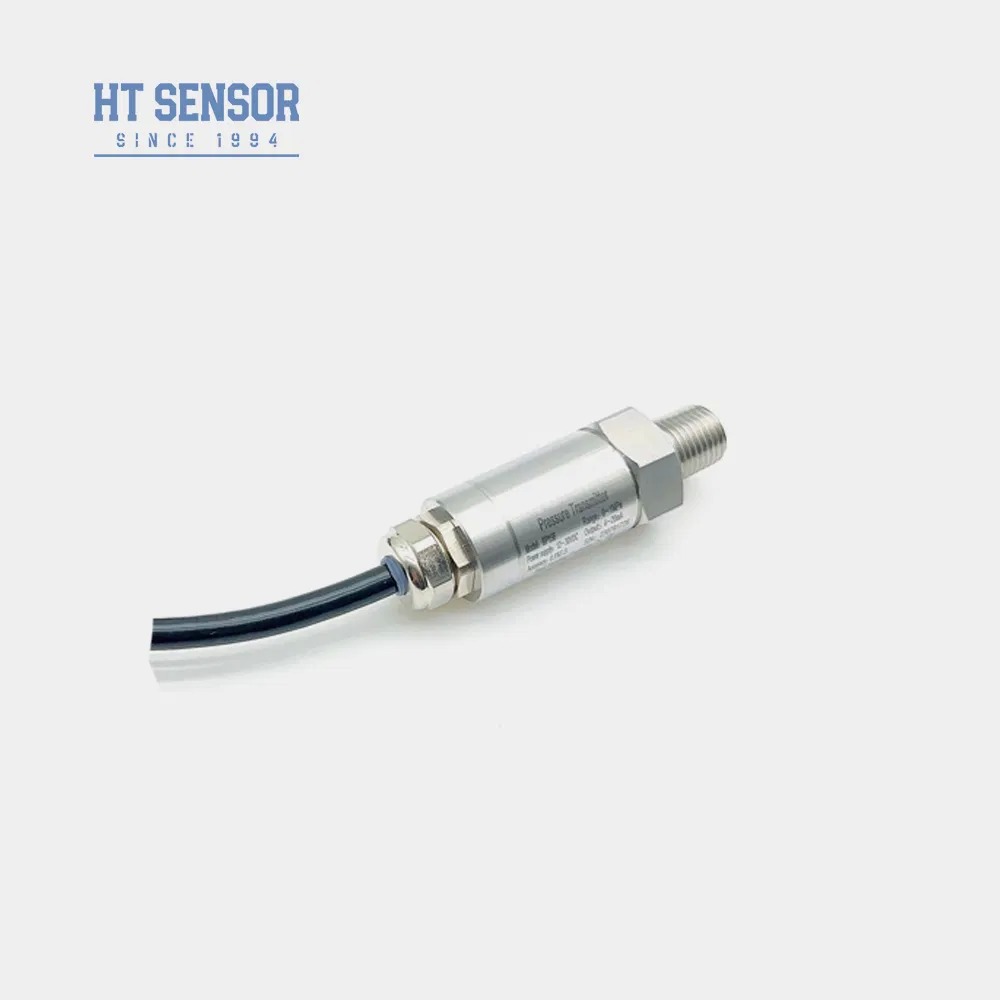

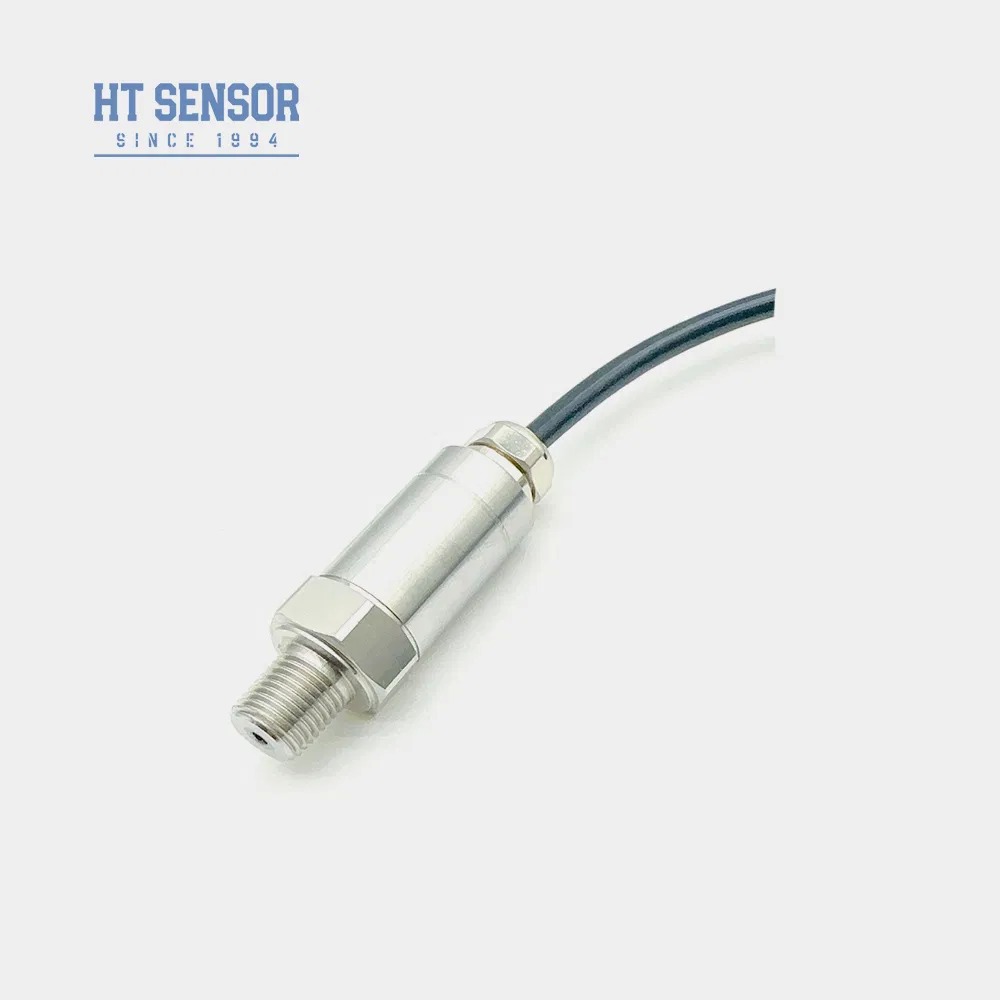

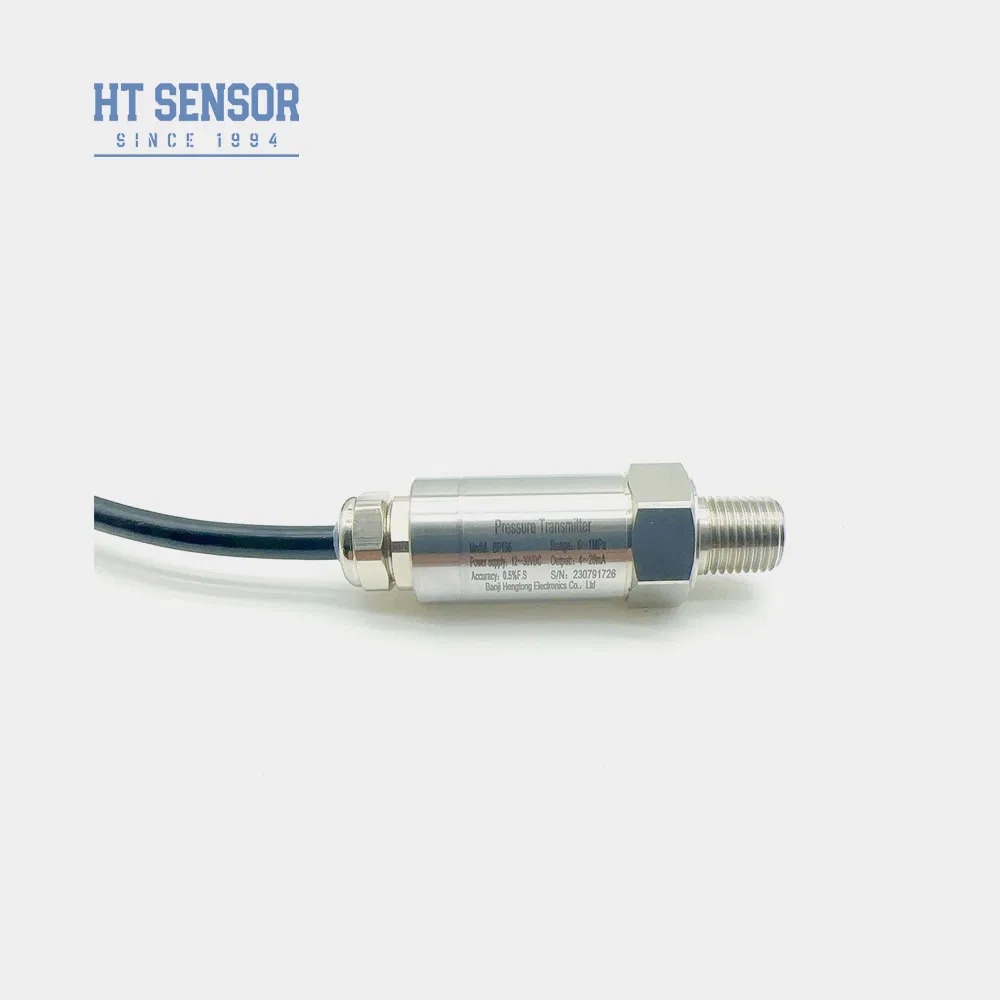

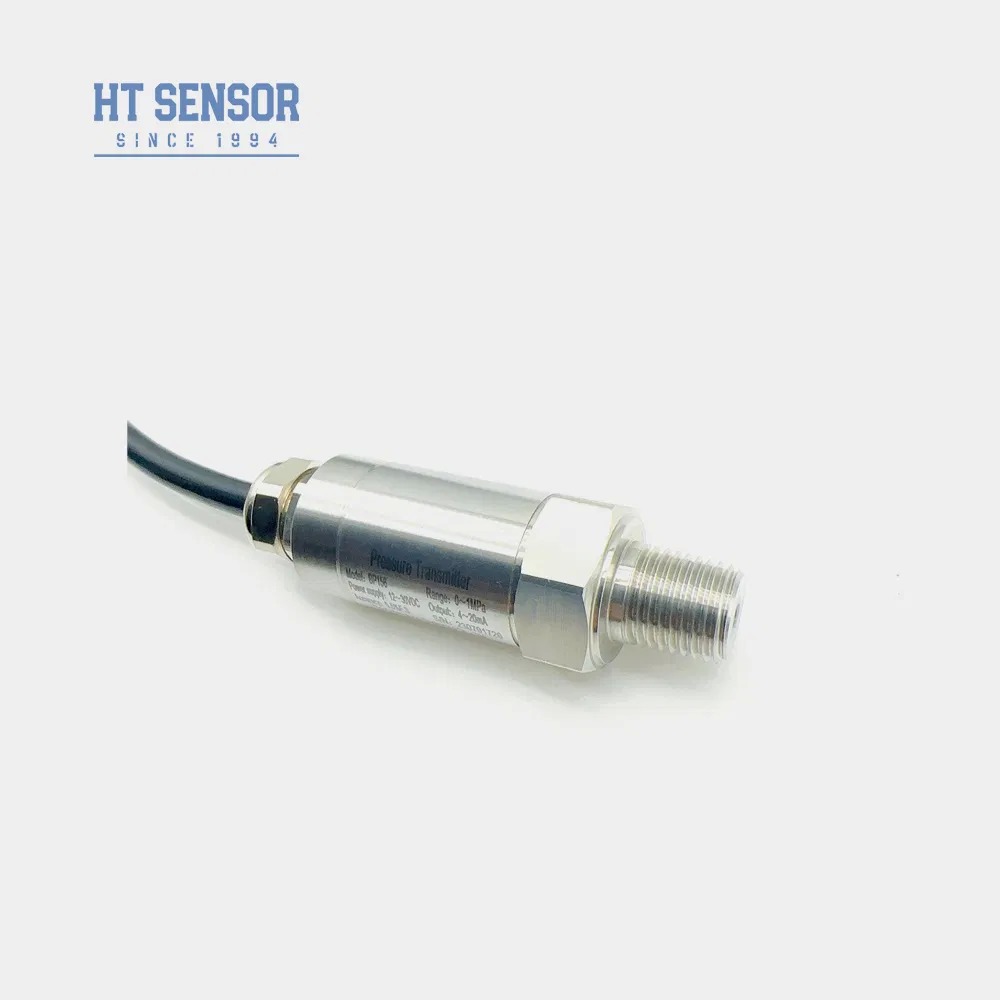

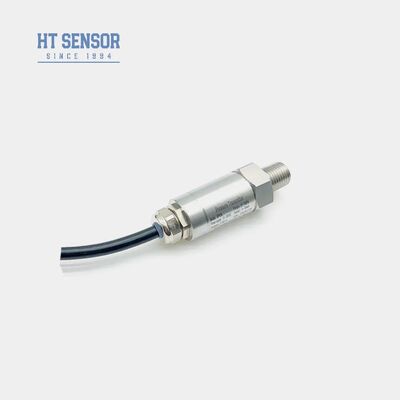

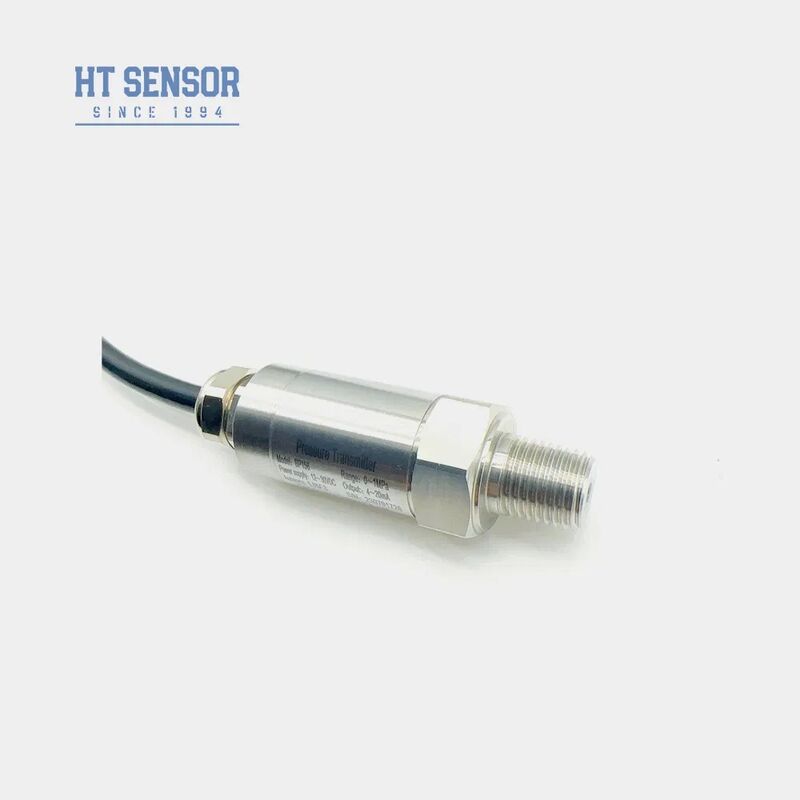

Transmissor de pressão de silício de alta precisão Sensor de pressão de ar Industrial com sensor HT

High Accuracy Silicon Pressure Transmitter Air Pressure Sensor Industrial with HT Sensor
High Accuracy Silicon Pressure Transmitter Air Pressure Sensor Industrial with HT Sensor High Accuracy Silicon Pressure Transmitter Air Pressure Sensor Industrial with HT Sensor High Accuracy Silicon Pressure Transmitter Air Pressure Sensor Industrial with HT Sensor High Accuracy Silicon Pressure Transmitter Air Pressure Sensor Industrial with HT Sensor High Accuracy Silicon Pressure Transmitter Air Pressure Sensor Industrial with HT Sensor
Informação Básica
Certificação: CE, RoHS
Quantidade de ordem mínima: 1
Preço: 15
Melhor preço contacto
Informação detalhada
Modelo NÃO.: BP156 Meio de medição: Gás
Grau de precisão: 0,2g Faixa de pressão: 0kpa~10kpa...5MPa
Classificação IP: ip65 Tipo de pressão: Pressão de medição, pressão absoluta, pressão selada
Material da Habitação: 316L Temperatura operacional.: -20 ℃ ~ 80 ℃
Capacidade de sobrecarga: ≤ 1,5 vezes a faixa nominal Precisão @ 25ºC: ± 0,25% (tip.) ± 0,5% (máx.)
Estabilidade a longo prazo: ± 0,1%fs/ano (tip.) ± 0,2%FS/ano (máx.) Resposta de frequência: 2.4kHz
Material do diafragma: 316L Resistência de Isolamento: 100mΩ 100VDC
Peso: ~ 0,05 kg
Destacar:

Sensor de pressão de silício de alta precisão

,

Transmissor industrial de pressão atmosférica

,

Transmissor de pressão do sensor HT

Descrição de produto

BP156 Transmissor de pressão de silício de alta precisão
Transmissor de pressão de silício de alta precisão Sensor de pressão de ar Industrial com sensor HT 0 Transmissor de pressão de silício de alta precisão Sensor de pressão de ar Industrial com sensor HT 1
Visão geral do produto
O transmissor de pressão BP156 utiliza a tecnologia de núcleo preenchido com óleo de membrana de isolamento resistente à pressão de silício da série HT como elemento de medição do sinal.O circuito de processamento de sinal está alojado dentro de um invólucro de aço inoxidável durávelCada unidade é submetida a testes rigorosos e à triagem do envelhecimento de componentes, produtos semiacabados,e produtos acabados para garantir um desempenho estável e fiável.
Características fundamentais
  • Ampla gama de medições com construção de aço inoxidável
  • Disponíveis várias configurações de interface de pressão
  • Classificação de proteção IP65 com estrutura totalmente de aço inoxidável
  • Capacidade de calibração em escala zero e completa
  • Precisão de medição de alta precisão
Aplicações industriais
  • Medição da pressão de gases e líquidos não corrosivos utilizando aço inoxidável 316L
  • Aplicações na indústria marítima e da aviação
  • Monitorização dos processos industriais no sector do petróleo, da química, da metalurgia, da geração de energia e da hidrologia
  • Sistemas de controlo hidráulico e pneumático
Especificações técnicas
Faixa de medição 0kPa ~ 10kPa...5MPa
Tipo de pressão Pressão de medição, pressão absoluta, pressão selada
Capacidade de sobrecarga ≤ 1,5 vezes o intervalo nominal
Precisão @ 25oC ± 0,25% (tipo) ± 0,5% (máximo)
Repetibilidade e Histerese 0.02% F.S. (tipo) 0.05% F.S. (máximo)
Estabilidade a longo prazo ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo)
Desvio da temperatura do ponto zero ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Desvio de temperatura em escala completa ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Resposta de frequência 2.4Khz
Temperatura de compensação 0-70oC ((≤10MPa, personalizável)
Temperatura de funcionamento -20oC a 80oC
Temperatura de armazenamento -40oC a 120oC
Resistência à vibração 10 g, 55 Hz ~ 2 kHz
Material de habitação 304, 316L
Material do diafragma 316L
Resistência ao isolamento 100MΩ 100VDC
Classificação à prova de explosão Ex db IIC T6 Gb
Classificação de protecção IP65
Selo O-Ring Fibras de polietileno
Peso ~ 0,05 kg
Transmissor de pressão de silício de alta precisão Sensor de pressão de ar Industrial com sensor HT 2 Transmissor de pressão de silício de alta precisão Sensor de pressão de ar Industrial com sensor HT 3
Configuração do sinal de saída
Sinais de saída Tensão de alimentação Tipo de saída
4 ~ 20 mA 12 ~ 30VDC 2/3/4 de fio
0~10/20mA 3 fios
0/1 ~ 5V
0/1 ~ 10V
0.5~4.5V		 5VDC
Transmissor de pressão de silício de alta precisão Sensor de pressão de ar Industrial com sensor HT 4
Exemplos de seleção
Transmissor de pressão de silício de alta precisão Sensor de pressão de ar Industrial com sensor HT 5
Informações de encomenda
Dicas para encomendar
  • Assegurar a compatibilidade do meio de medição com os materiais em contacto com o produto
  • Os modelos à prova de explosão não incluem cabeças de visualização digital
  • Transmissores com ecrã LCD ou LED exigem uma fonte de alimentação ≥ 20VDC
  • Instalar dispositivos de proteção contra raios e garantir a fixação à terra adequada para uma operação confiável
  • Para temperaturas de funcionamento inferiores a -20oC, selecionar vedações de anel O EPDM
  • O comprimento padrão do cabo é de 1,5 m (material de polietileno)
  • Especificar requisitos especiais para vibrações, impactos ou interferências eletromagnéticas
Guia de encomendas
BP15X Transmissor de pressão analógico
Código Esboço Construção
5 Fecho de Packard
6 Cabo de saída direta selado 1,5 metros
7 Conector Mini Hirschmann
8 Grande conector Hirschmann
Faixa de medição 0kPa ~ 10kPa...5MPa
(0-X) Kpa ou MPa
Código Fornecimento de energia
D1 24VDC
D2 5VDC
D3 Outro.
Código Sinais de saída
S1 4 ~ 20mADC
S2 1 ~ 5VDC
S3 0~5VDC
S4 0~10mADC
S5 0~20mADC
S6 0~10VDC
S7 0.5~4.5VDC
Código Conexão de pressão
J1 M20×1.5
J2 G1/2
J3 G1/4
J4 7/16-20UNF
J5 Outros (¢ 50,4 Flange)
Código Conexão elétrica
B1 Hirschmann
B2 PG7
B3 Cabo fechado saída 1,5 metros
B4 Outro.
Código Tipo de pressão
G Pressão de medição
A Pressão absoluta
S Pressão de referência selada
Transmissor de pressão de silício de alta precisão Sensor de pressão de ar Industrial com sensor HT 6
Perguntas Frequentes
Quais são as características dos seus sensores de pressão?
Alta precisão, durabilidade e excelente desempenho.
Posso personalizar especificações especiais?
Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas.
Qual é a sua capacidade de produção?
As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, garantindo que podemos atender às exigências de encomendas em larga escala.Entre em contato com a nossa equipa de vendas com antecedência para o melhor calendário de produção e entrega.
Qual é o período típico de entrega?
5-8 dias úteis para modelos normais.
Qual é o preço dos produtos?
Preços competitivos com descontos disponíveis para encomendas a granel e parcerias de longo prazo.
Qual é a garantia dos seus produtos e serviço pós-venda?
A nossa equipa de pós-venda responde a consultas dentro de 24 horas, com suporte remoto de rede de PC sempre disponível.
