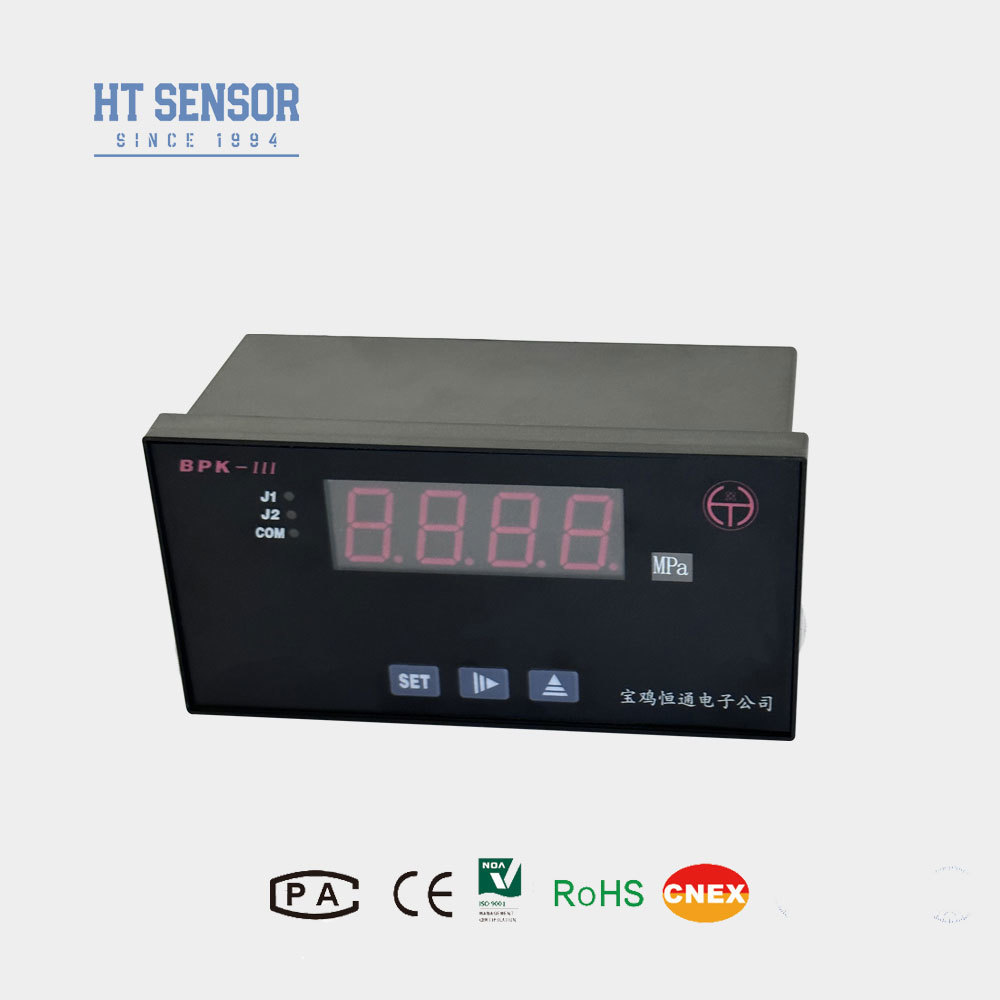

BPK-III Display de pressão de entrada de tipo múltipla, medidor de temperatura, medidor de comutação, instrumento de exibição
Product Details
| Modelo NÃO.: | BPK-IIIN | Faixa de medição: | Medidor de pressão média |
|---|---|---|---|
| Saída: | 4-20mA /0-20mA | Trocar: | 2 INTERRUPTOR PIONTO |
| Entrada: | PT100. 4-20mA E ASSIM POR DIANTE | Tensão de alimentação: | 220 VCA/24 VCC(±10%) |
| Corrente máxima: | 3A (carga resistiva), 0,3A (carga indutiva) | Dimensão do painel: | 152+0,8×76+0,7 (BPK-IIIS) |
| Destacar |
Indicador de pressão BPK-III,Interruptor de medidor de temperatura com garantia,entrada do sensor de pressão de silício |
||
Product Description
- Opções de sinalização de entrada de RTD, termocouple ou padrão disponíveis
- Calibração do escopo de exibição para sinais não lineares e capacidade de configuração para sinais lineares
- Output de transmissão isolado com resolução de 12 bits e alcance ajustável
- Duas saídas de relé configuráveis para tipos de ação de alarme alto/baixo, alto/alto-alto ou baixo/baixo-baixo
- Voltagem de alimentação: 220VAC / 24VDC (± 10%)
- Temperatura ambiente: 0~50°C
- Humidade relativa: ≤ 85% no ambiente de gás não corrosivos
| Código de sinal de entrada | Sinais de entrada | Escala de exibição | Resolução | Precisão | Impedância de entrada |
|---|---|---|---|---|---|
| 00 | T TC | 0~400°C | 1°C | 00,2%. | 100 mil. |
| 01 | R TC | 0~1600°C | 1°C | 00,2%. | 100 mil. |
| 02 | J TC | 0~1200°C | 1°C | 00,2%. | 100 mil. |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00,2%. | 100 mil. |
| 04 | B TC | 350°C a 1800°C | 1°C | 00,2%. | 100 mil. |
| 05 | S TC | 0~1600°C | 1°C | 00,2%. | 100 mil. |
| 06 | K TC | 0~1300°C | 1°C | 00,2%. | 100 mil. |
| 07 | E TC | 0~900°C | 1°C | 00,2%. | 100 mil. |
| 08 | RTD Pt100 | -200 ~ 600 °C | 0.1°C | 00,2%. | (0,2 mA) |
| 09 | Cu50 RTD | -50°C a 150°C | 0.1°C | 00,2%. | (0,2 mA) |
| 10 | 0~375Ω pressão remota | Limite de alcance baixo e alto pode ser definido de -1999 a 9999 | O escopo de exibição é contínuo de -1999 a 9999 usando amostra A/D de 16 bits | 00,2%. | (0,2 mA) |
| 11 | Divisor de corrente de 0 a 75 mV | 00,1% | 100 mil. | ||
| 12 | 0 a 30 mV | 00,1% | 100 mil. | ||
| 13 | 0 a 5 V de sinal padrão | 00,1% | 100 mil. | ||
| 14 | 1 a 5 V de sinal padrão | 00,1% | 100 mil. | ||
| 15 | 0~10V sinal padrão | 00,1% | 100 mil. | ||
| 16 | 0 a 10 mA de sinal padrão | 00,1% | 20Ω | ||
| 17 | 0 ~ 20 mA sinal padrão | 00,1% | 20Ω | ||
| 18 | sinal padrão de 4 a 20 mA | 00,1% | 20Ω |
| Transmissão do sinal de saída | Output atual | Área de transmissão | Voltagem isolada | Resolução máxima | Precisão | Capacidade de carga | Voltagem em circuito aberto |
|---|---|---|---|---|---|---|---|
| 00 | 4 a 20 mA | Transmitir dados dentro do âmbito de aplicação do sinal de corrente padrão | 1500 V | 12 bits | 00,3% | ≤ 500Ω | 15 V |
| 01 | 0 ~ 20 mA |
| Voltagem | Ar condicionado | DC | Ar condicionado | DC | Ar condicionado | DC | Vida do relé |
|---|---|---|---|---|---|---|---|
| 250 V/120 V | 120 V/48 V | < 48 V | > 100000 vezes | ||||
| Corrente máxima (carga resistiva) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Corrente máxima (carga indutiva) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A |
- Capacidade de alimentação externa DC24V/30mA para transmissores
- Função automática de compensação de temperatura para sensores de termocouple
- Função de protecção contra a desconexão
| Modelo | Dimensão de contorno | Dimensão de saída do painel (mm) | Notas |
|---|---|---|---|
| BPK-IIIS1 | 160 × 80 × 80 (horizontal) | 152 + 0,8 x 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (horizontal) | 92 + 0,7 x 44 + 0.5 | |
| BPK-IIIN1 | 80 × 160 × 80 (vertical) | 76 + 0,7 x 152 + 0.8 | |
| BPK-IIIN2 | 48×96×112 (vertical) | 44 + 0,5 x 92 + 0.7 | |
| BPK-IIIF1 | 96×96×112 (Quadrado) | 92 + 0,7 x 92 + 0.7 | |
| BPK-IIIF2 | 48×48×108 (Quadrado) | 44 + 0,5 x 44 + 0.5 | Com lâmpada de alarme J2 sem relé J2 |
| BPK-IIIF3 | 72×72×112 | 67 + 0,7 × 67 + 0.7 |
