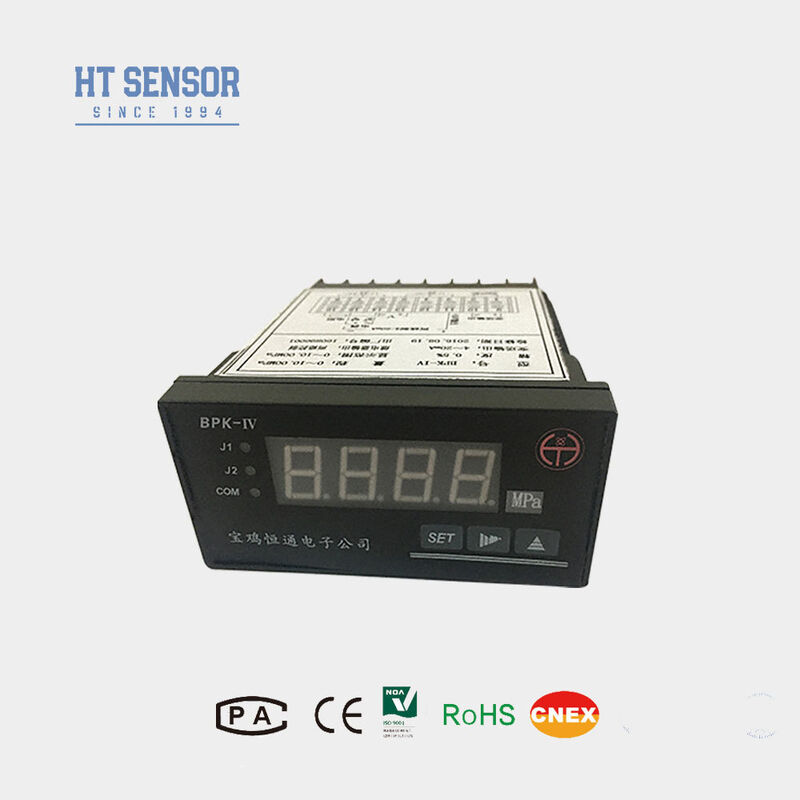

Medidor/interruptor de pressão BPK-IV
Displays de material plástico preto com funcionalidade de controlador para aplicações de instrumentação industrial.
Visão geral do produto
Os controladores da série BPK-IV combinam funções de exibição, controle e transmissão para várias aplicações de controle automático em ambientes industriais.
Características fundamentais
- Opções de sinal de entrada múltiplas, incluindo sinais RTD, termocouple e padrão
- Calibração do escopo de exibição para sinais não lineares e capacidade de definição de sinais lineares
- Output de transmissão isolado com resolução de 12 bits e alcance ajustável
- Duas saídas de relé configuráveis para ações de alarme alto/baixo, alto/alto-alto ou baixo/baixo-baixo
Especificações técnicas
Fornecimento de energia:220VAC / 24VDC (± 10%)
Ambiente de funcionamento:Temperatura ambiente de 0 a 50 °C; umidade relativa ≤ 85%; ambiente de gás não corrosivos
Parâmetros do sinal de entrada
| Código de sinal de entrada |
Sinais de entrada |
Escala de exibição |
Resolução |
Precisão |
Impedância de entrada |
| 00 | T TC | 0~400°C | 1°C | 00,2%. | 100 mil. |
| 01 | R TC | 0~1600°C | 1°C | 00,2%. | 100 mil. |
| 02 | J TC | 0~1200°C | 1°C | 00,2%. | 100 mil. |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00,2%. | 100 mil. |
| 04 | B TC | 350°C a 1800°C | 1°C | 00,2%. | 100 mil. |
| 05 | S TC | 0~1600°C | 1°C | 00,2%. | 100 mil. |
| 06 | K TC | 0~1300°C | 1°C | 00,2%. | 100 mil. |
| 07 | E TC | 0~900°C | 1°C | 00,2%. | 100 mil. |
| 08 | RTD Pt100 | -200 ~ 600 °C | 0.1°C | 00,2%. | (0,2 mA) |
| 09 | Cu50 RTD | -50°C a 150°C | 0.1°C | 00,2%. | (0,2 mA) |
| 10 | 0~375Ω pressão remota | Personalizável de -1999 a 9999 | Amostra A/D de 16 bits | 00,2%. | (0,2 mA) |
| 11 | Divisor de corrente de 0 a 75 mV | | | 00,1% | 100 mil. |
| 12 | 0 a 30 mV | | | 00,1% | 100 mil. |
| 13 | 0 a 5 V de sinal padrão | | | 00,1% | 100 mil. |
| 14 | 1 a 5 V de sinal padrão | | | 00,1% | 100 mil. |
| 15 | 0~10V sinal padrão | | | 00,1% | 100 mil. |
| 16 | 0 a 10 mA de sinal padrão | | | 00,1% | 20Ω |
| 17 | 0 ~ 20 mA sinal padrão | | | 00,1% | 20Ω |
| 18 | sinal padrão de 4 a 20 mA | | | 00,1% | 20Ω |
Saída de corrente analógica
| Transmissão do sinal de saída |
Output atual |
Área de transmissão |
Voltagem isolada |
Resolução máxima |
Precisão |
Capacidade de carga |
Voltagem de circuito aberto |
| 00 | 4 a 20 mA | Transmitir dados dentro do âmbito de aplicação do sinal de corrente padrão | 1500 V | 12 bits | 00,3% | ≤ 500Ω | 15 V |
| 01 | 0 ~ 20 mA | | | | | |
Este produto é fabricado com sinais de corrente de saída de 4 a 20 mA ou 0 a 20 mA.Os pedidos personalizados estão disponíveis ou os utilizadores podem ligar resistências externas (250Ω ou 500Ω) para 1~5V, 0 ~ 5V, ou 0 ~ 10V conversão de tensão (precisão do resistor afeta diretamente a precisão da tensão de saída).
Especificações de saída do relé
| Voltagem |
Corrente máxima (carga resistiva) |
Corrente máxima (carga indutiva) |
Vida do relé |
| 250 V/120 V | 3A AC / 2A DC | 0.3A AC / 0.2A DC | > 100 000 ciclos |
| 120 V/48 V | 4A AC / 3A DC | 0.4A AC / 0.3A DC |
| < 48 V | 5A AC / 4A DC | 0.5A AC / 0.4A DC |
Características adicionais
- Fornecimento de energia DC24V/30mA externo para o funcionamento do transmissor
- Compensação automática de temperatura para sensores de termocouple
- Funcionalidade de proteção contra desconexão
Dimensões do modelo
| Modelo |
Dimensão de contorno |
Dimensão de saída do painel (mm) |
Notas |
| BPK-IIIS1 | 160 × 80 × 80 (horizontal) | 152 + 0,8 x 76 + 0.7 | |
| BPK-IIIS2 | 96×48×112 (horizontal) | 92 + 0,7 x 44 + 0.5 | |

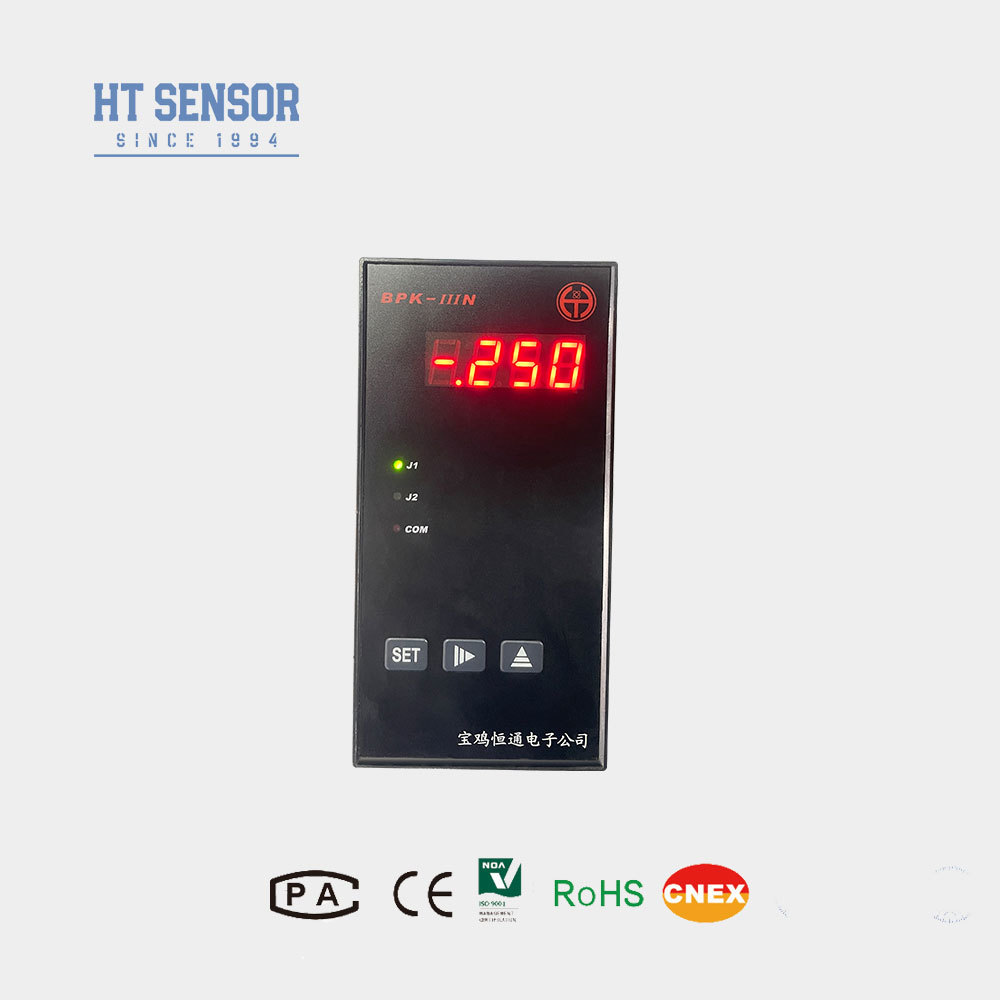

| BPK-IIIN1 | 80 × 160 × 80 (vertical) | 76 + 0,7 x 152 + 0.8 | |
| BPK-IIIN2 | 48×96×112 (vertical) | 44 + 0,5 x 92 + 0.7 | |
| BPK-IIIF1 | 96×96×112 (Quadrado) | 92 + 0,7 x 92 + 0.7 | |
| BPK-IIIF2 | 48×48×108 (Quadrado) | 44 + 0,5 x 44 + 0.5 | Com lâmpada de alarme J2 sem relé J2 |
| BPK-IIIF3 | 72×72×112 | 67 + 0,7 × 67 + 0.7 | |
Perguntas Frequentes
Quais são as características dos seus sensores de pressão?
Alta precisão, durabilidade e excelente desempenho.
Posso personalizar especificações especiais?
Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas.
Qual é a sua capacidade de produção?
As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, garantindo que podemos atender às exigências de encomendas em larga escala.Recomendamos contactar a nossa equipa de vendas com antecedência para agendar a produção e a entrega.
Qual é o período típico de entrega?
5-8 dias úteis para modelos normais.
Qual é o preço dos produtos?
Preços competitivos com descontos disponíveis para encomendas a granel ou parcerias de longo prazo.
Qual é a garantia dos seus produtos e serviço pós-venda?
Garantia de 24 meses a partir da data de envio, a nossa equipa de pós-venda responde às perguntas dentro de 24 horas, com suporte remoto de rede de PC sempre disponível.
