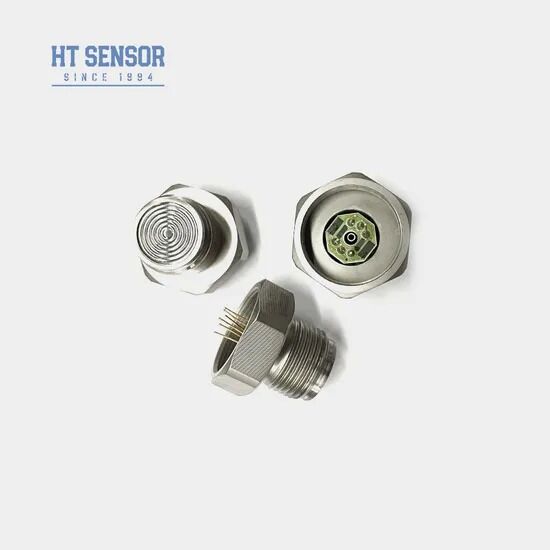

Célula de Sensor de Pressão de Silício HT24V de Alimentação 10VDC G1/2 Sensor de Nível Sensor de Pressão Flush Core
Product Details
| Sinal de saída: | Tipo analógico | Material: | Aço inoxidável |
|---|---|---|---|
| Tipo de fiação: | Quatro fios | Classificação IP: | IP65 |
| Fonte de energia: | 10VDC | Tipo de linha: | G1/2 M20*1,5 1/2NPT |
| Impedância de entrada: | 4KΩ~20KΩ | Impedância de saída: | 2.5kΩ ~ 6kΩ |
| Temperatura operacional: | -20°C a 80°C | Temperatura de armazenamento: | -40~125ºC |
| Peso: | ~55g | Material do diafragma: | 316L |
| Destacar |
Sensor de pressão 10VDC HT24V,Sensor de nível G1/2 com garantia,Célula de sensor de pressão de silício |
||
Product Description

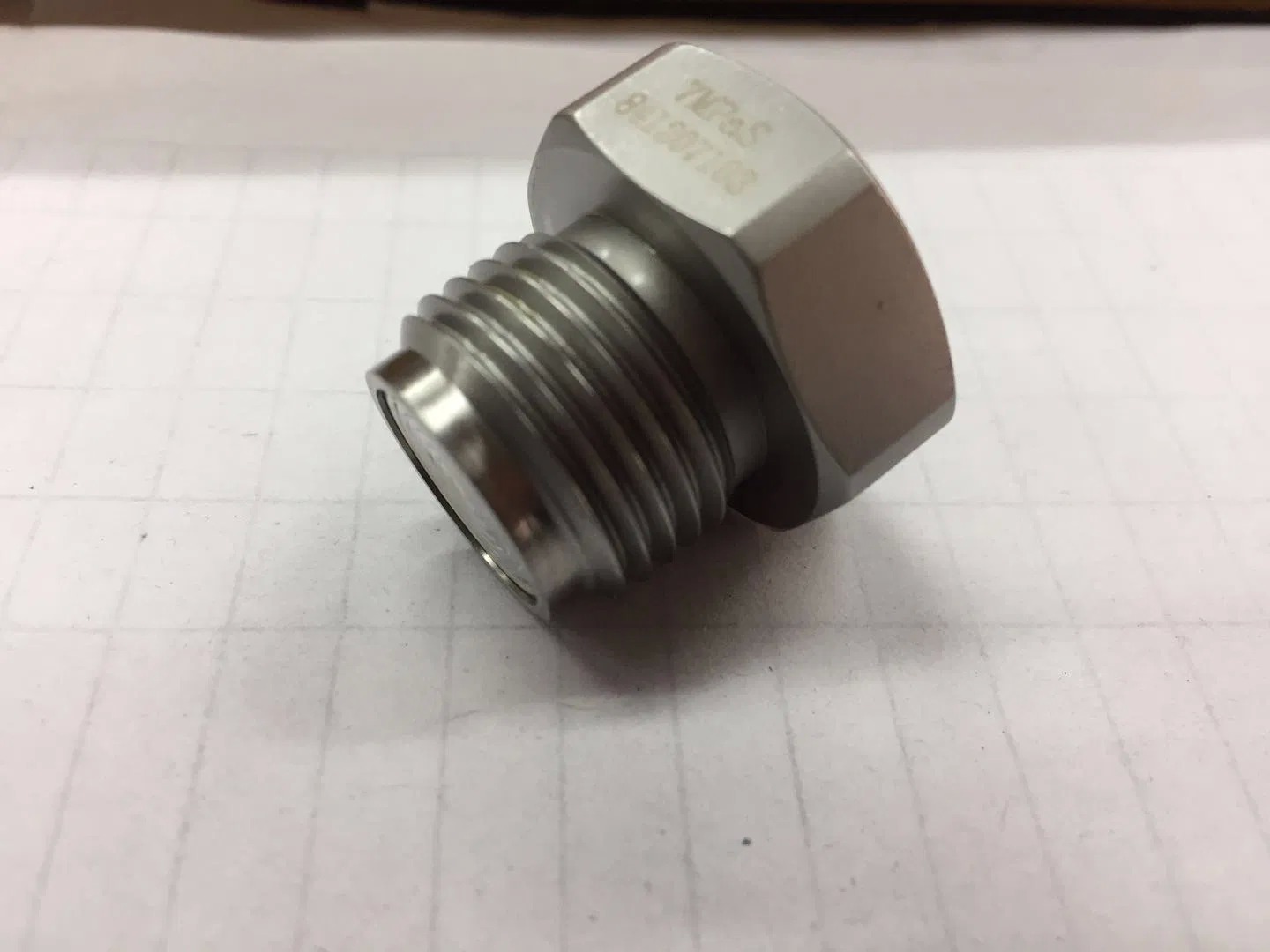

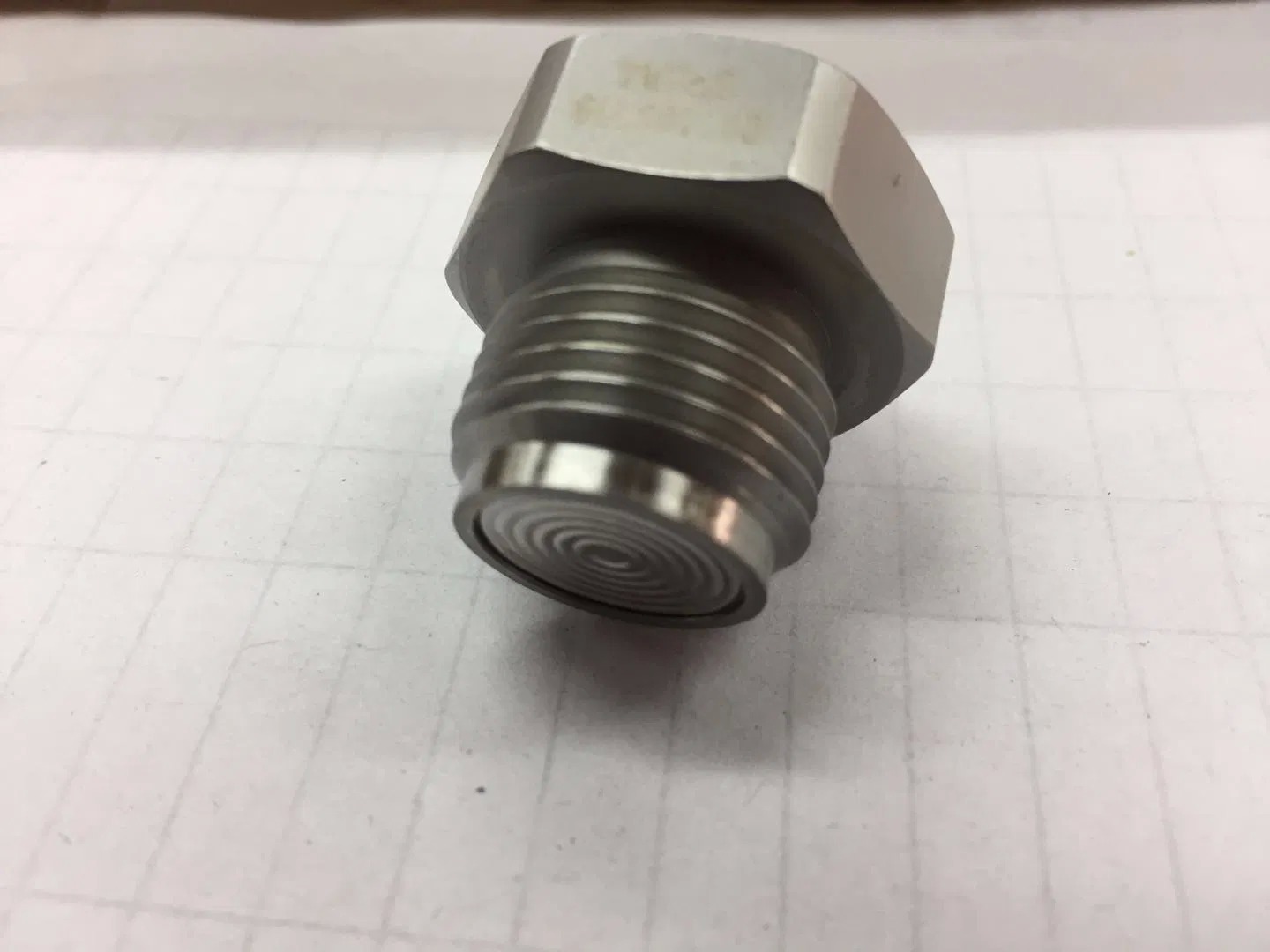

O HT24V é um sensor de pressão com diafragma embutido equipado com um chip de silício difuso altamente estável. Seu design inovador transmite a pressão para o chip sensível através de um diafragma de aço inoxidável, protegido por óleo de silicone selado. A estrutura do diafragma embutido melhora a facilidade de limpeza e contribui para uma confiabilidade excepcional, tornando-o ideal para aplicações em alimentos, higiene e outras indústrias que exigem padrões rigorosos de limpeza e precisão.
- Tecnologia avançada com carcaça de aço inoxidável 316L e materiais de diafragma premium, incluindo titânio e Hastelloy
- Circuitos de filme espesso para compensação de temperatura e correção de ponto zero
- Confiabilidade, repetibilidade e estabilidade excepcionais

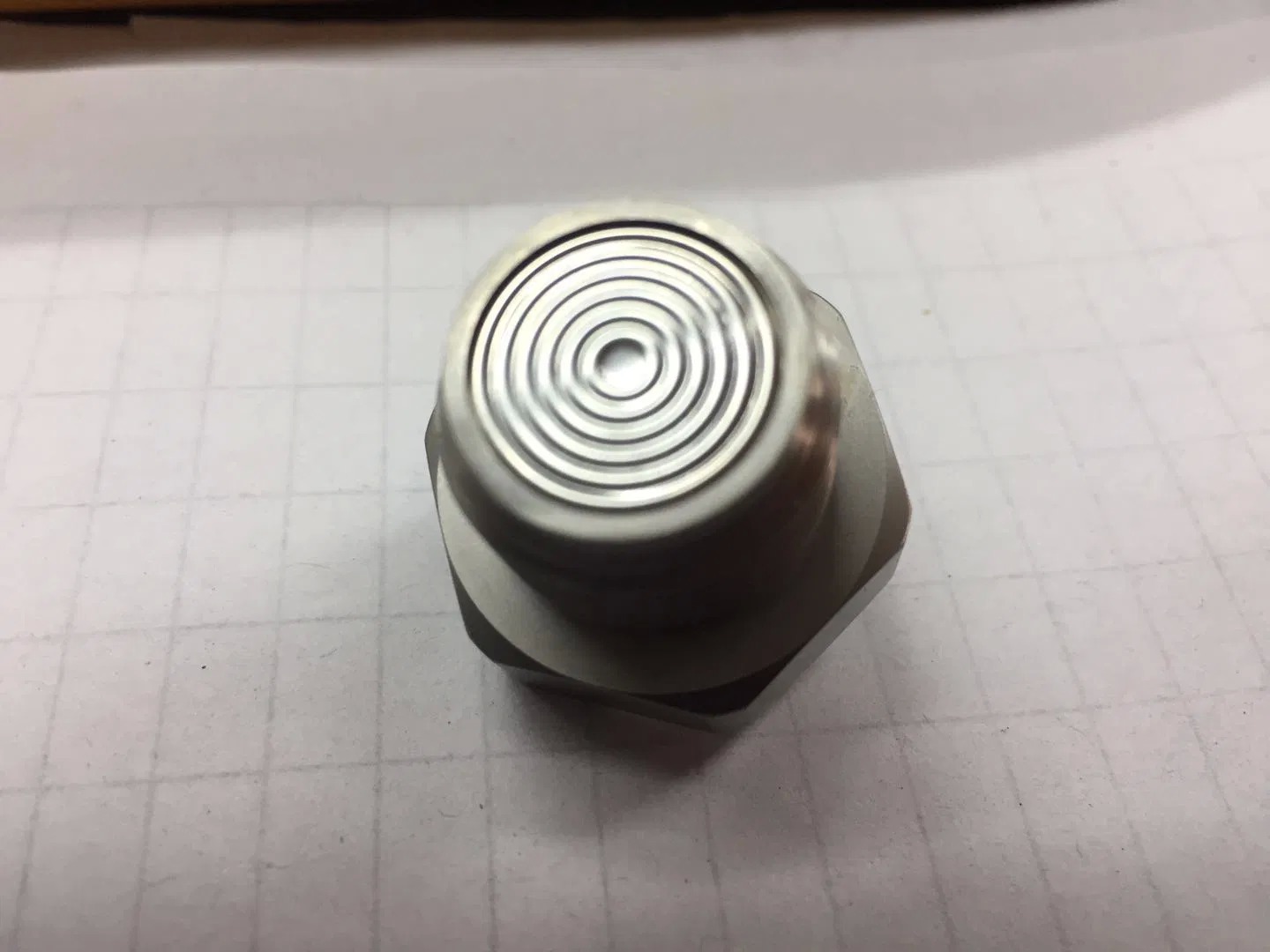

- Estrutura de diafragma embutido para fácil limpeza e manutenção
- Medição de pressão de gás e líquido não corrosivos com compatibilidade com aço inoxidável 316L
- Processamento na indústria de alimentos e bebidas
- Sistemas de controle de processos industriais
- Aplicações de fabricação farmacêutica
- Fonte de Alimentação: ≤10VDC
- Saída de Tensão de Modo Comum: 50% da entrada (típico)
- Impedância de Entrada: 4KΩ~20KΩ
- Impedância de Saída: 2.5KΩ~6KΩ

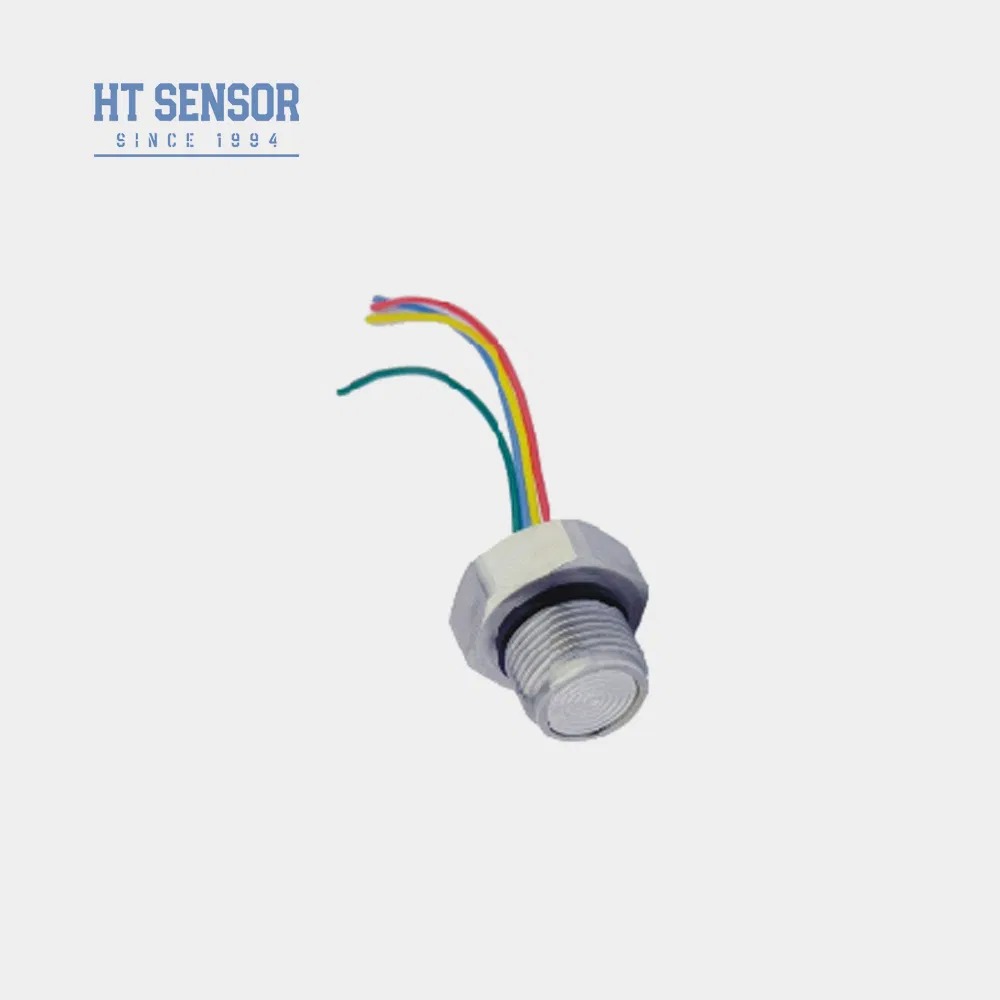

- Conexão Elétrica: fio de alta temperatura de 100 mm, cabo de fita de papel
| Faixa de Medição | Manométrica (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| Absoluta (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Selada (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||
| Parâmetro | Típico | Máx | Unidade |
| Não linearidade | ±0.15 | ±0.3 | %F.S |
| Repetibilidade | 0.05 | 0.1 | %F.S |
| Histerese | 0.05 | 0.1 | %F.S |
| Saída de Offset Zero | 0±1 | 0±2 | mV |
| Saída de Escala Completa (≤20KPa) | 50±1 | 50±2 | mV |
| Saída de Escala Completa (≥35kPa) | 100±1 | 100±2 | mV |
| Deriva de Temperatura de Offset Zero (≤20KPa) | ±1 | ±2.5 | %F.S |
| Deriva de Temperatura de Offset Zero (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| Deriva de Temperatura de Escala Completa (≤20KPa) | ±1 | ±2 | %F.S |
| Deriva de Temperatura de Escala Completa (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| Temperatura Compensada (≤20KPa) | 0~50 | ºC | |
| Temperatura Compensada (≥35kPa) | 0~70 | ºC | |
| Temperatura de Operação | -20~80 | ºC | |
| Temperatura de Armazenamento | -40~125 | ºC | |
| Sobrecarga Admissível | Tome o valor menor entre 3 vezes a escala completa ou 60MPa | ||
| Pressão de Ruptura | 5X a escala completa | ||
| Estabilidade a Longo Prazo | 0.2 % F.S/Ano | ||
| Material do Diafragma | 316L | ||
| Resistência de Isolamento | ≥200MΩ 100VDC | ||
| Vibração | Sem alteração sob condições de 10gRMS, 20Hz a 2000Hz | ||
| Choque | 100g, 11ms | ||
| Tempo de Resposta | ≤1ms | ||
| Vedação O-ring | Borracha nitrílica ou borracha fluorada | ||
| Meio de Preenchimento | Óleo de Silicone | ||
| Peso | ~55g | ||
Os parâmetros são testados sob as seguintes condições: Tensão constante de 10V e temperatura ambiente de 25ºC
- Certifique-se do ajuste adequado entre o tamanho do núcleo e a carcaça do transmissor durante a montagem para obter a estanqueidade necessária
- Durante a montagem da carcaça, mantenha o alinhamento vertical e aplique pressão uniforme para evitar emperramento ou danos na placa de compensação
- Se o meio medido não for compatível com o diafragma do núcleo e o material da carcaça (316L), forneça instruções especiais ao fazer o pedido
- Evite pressionar o diafragma do sensor com as mãos ou objetos pontiagudos para evitar danos por deformação ou perfuração
- Mantenha a porta de pressão do núcleo de pressão manométrica aberta para a atmosfera e evite a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo
- Se as pontas dos pinos exigirem alterações, consulte o rótulo no núcleo real para a configuração adequada
Product Highlights
Sensor de pressão de silício HT24V com alimentação de 10 VCC, classificação IP65 e estabilidade de 0,2% FS/ano. Possui diafragma nivelado de aço inoxidável 316L para fácil limpeza em aplicações alimentícias/farmacêuticas. Personalizável com capacidade de produção de 50.000 unidades/ano.
