Sensor de pressão de silício de 19 mm de diâmetro, núcleo do mini sensor de pressão, sensor de pressão de medição de líquidos industriais

Informação Básica

Lugar de origem:	Baoji, China
Marca:	HT SENSOR
Certificação:	ISO9001
Número do modelo:	HT26

Quantidade de ordem mínima:	5
Preço:	16

Melhor preço contacto

Informação detalhada

Modelo NÃO.:	HT26	Sinal de saída:	Tipo analógico
Processo de Produção:	Integração	Material:	Aço inoxidável
Tipo de fiação:	Quatro fios	Meio de medição:	Gás e líquidos
Classificação IP:	IP65	Poder:	1,5mA/10VCC
Saída:	sinal do milivolt	Altura:	7mm
Impedância de entrada:	2.5kΩ ~ 6kΩ	Impedância de saída:	2.5kΩ ~ 6kΩ
Temperatura operacional:	-20~80ºC	Temperatura de armazenamento:	-40~125ºC
Peso:	~63g
Destacar:	Sensor de pressão de silício com garantia , Sensor de pressão de silício de alta precisão , Sensor de pressão de silício industrial

Descrição de produto

Sensor de pressão de silício de 19 mm de diâmetro, núcleo do mini sensor de pressão, sensor de pressão de medição de líquidos industriais

19 mm Sensor de pressão OEM personalizado Transdutor de nível do núcleo

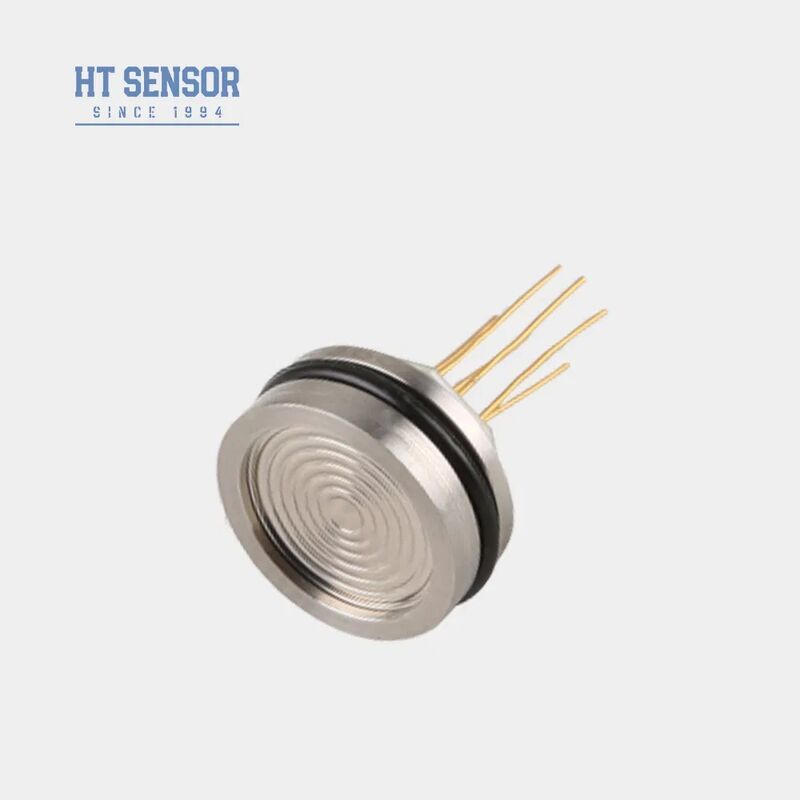

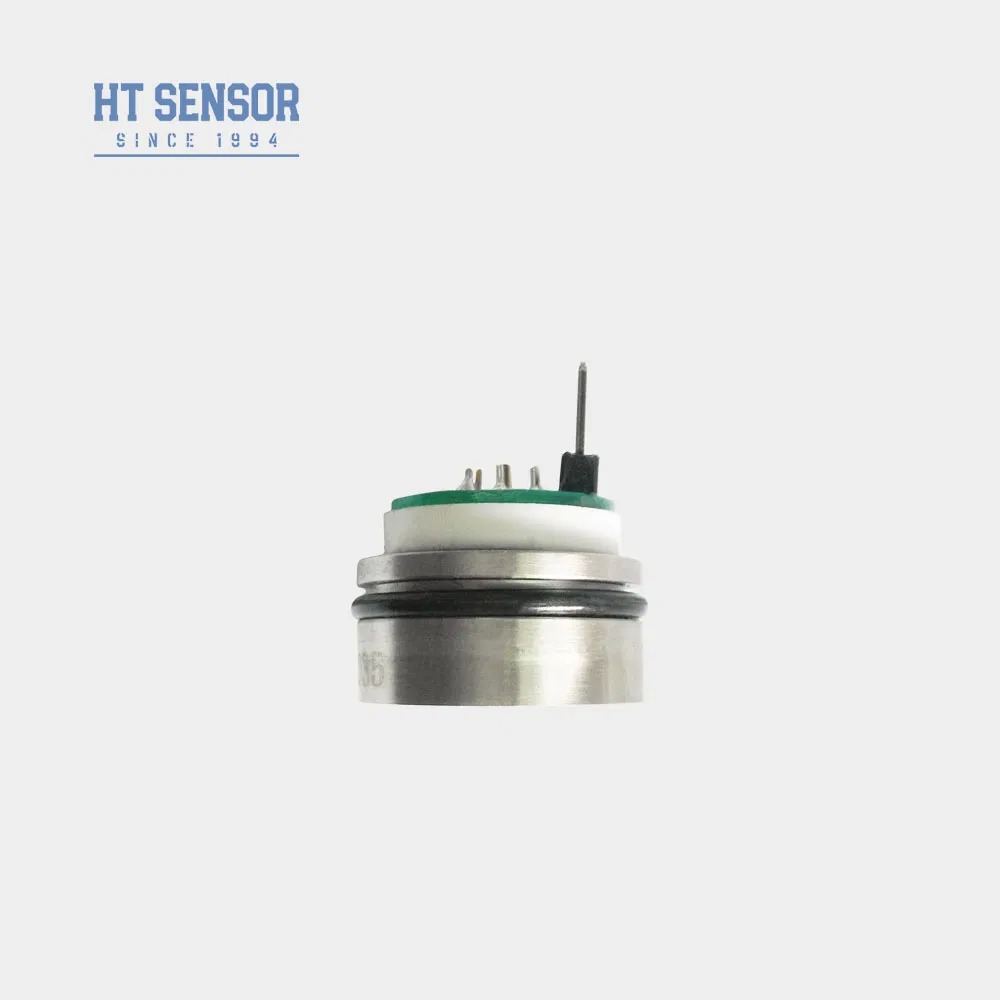

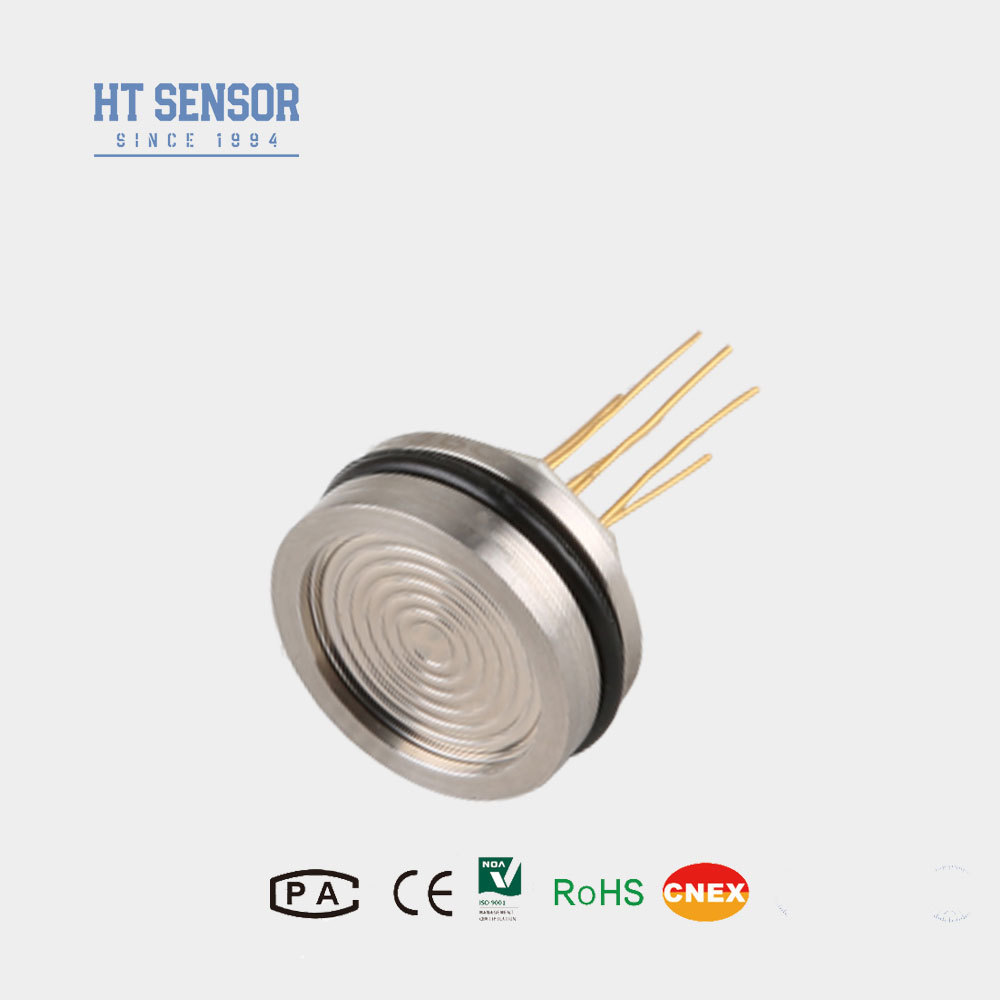

HT26 Sensor de pressão piezoresistivo de silício

O sensor de pressão piezorresistivo de silício HT26 é um elemento de silício difuso altamente estável que utiliza o efeito piezorresistivo para medir a pressão de líquido e gás.Com um núcleo soldado com rosca padrão e sem vedação por anel O, este sensor é adequado para uma ampla gama de aplicações industriais.

Características do produto

Tecnologia avançada com caixa de aço inoxidável 316L
Materiais de diafragma de qualidade superior, incluindo titânio e Hastelloy
Circuitos de película espessa para compensação de temperatura e correção do ponto zero
Excelente fiabilidade, repetibilidade e estabilidade
Altura compacta de 7 mm com opções de personalização

Aplicações

Instalações de processos industriais: petróleo, química, metalurgia, energia e hidrologia
Indústrias marinhas e aeronáuticas
Sistemas de controlo hidráulico e pneumático
Aplicações de controlo de processos

Performance elétrica

Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
Impedância de entrada: 2,5 KΩ~6 KΩ
Impedância de saída: 2,5 KΩ~6 KΩ

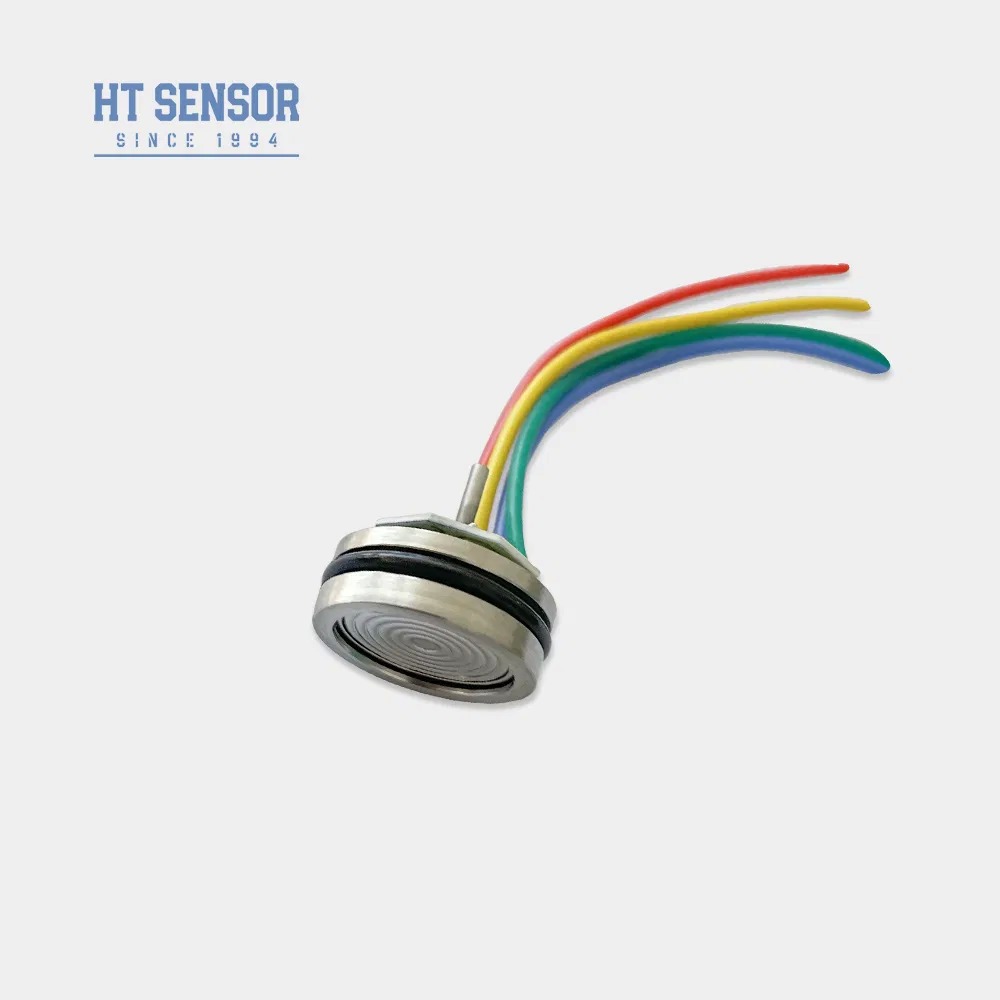

Conexão elétrica: pinos Kovar revestidos de ouro ou fios de alta temperatura de 100 mm

Parâmetros de desempenho

Faixa de medição	Diâmetro ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
	Absoluto ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
	Selado	3500KPaS, 7MPaS, 10MPaS, 20MPaS
Parâmetro	Tipo	Max.	Unidade
Não-Linearidade	± 0.15	± 0.3	% F.S.
Repetitividade	0.05	0.1	% F.S.
Histerese	0.05	0.1	% F.S.
Output de compensação zero	0 ± 1	0 ± 2	mV
Output em escala total (≤ 20 KPa)	50 ± 10	50 ± 30	mV
Fornecimento em escala total (≥ 35 kPa)	100 ± 10	100±30	mV
Cero deslocamento de temperatura. Drift (≤20KPa)	± 1	± 2	% F.S.
Temperatura de deslocamento zero. Drift (≥ 35 kPa)	± 0.5	± 1	% F.S.
Desvio de temperatura em escala total (≤ 20 KPa)	± 1	± 2	% F.S.
Desvio de temperatura em escala total (≥ 35 kPa)	± 0.5	± 1	% F.S.
Temperatura compensada (≤ 20 KPa)	0 ~ 50		oC
Temperatura compensada (≥ 35 kPa)	0 ~ 70		oC
Temperatura de funcionamento	-20 a 80		oC
Temperatura de armazenamento	-40 ~ 125		oC
Sobrecarga admissível	Tomar o valor menor entre 3 vezes a escala completa ou 120MPa
Pressão de explosão	5x a escala completa
Estabilidade a longo prazo	00,2% F.S./ano
Material do diafragma	316L
Resistência ao isolamento	≥ 200MΩ 100VDC
Vibração	Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque.	100 g, 11 ms
Tempo de resposta	≤ 1 ms
Selo de anel O	Goma nitrílica ou goma fluorada
Meio de enchimento	Óleo de silício
Peso	~ 63 g

Parâmetros ensaiados em condições: 1,5 mA @ 25°C

Esboço Construção

Tubos de pressão < 3,5 MPaS

Tubos de pressão ≥ 3,5 MPaS < 40 MPaS

Pressure Tube Construction for â¥3.5MPaS <40MPaS

Conexão elétrica e compensação

Exemplos de seleção

Dicas para encomendar

Garantir o ajuste adequado entre o tamanho do núcleo e a caixa do transmissor para a hermeticidade necessária
Alinhar a caixa verticalmente e aplicar uma pressão uniforme durante a montagem para evitar danos placa de compensação
Fornecer instruções especiais se o meio de medição for incompatível com o diafragma do núcleo ou com o material da caixa (316L)
Evite pressionar o diafragma do sensor com as mãos ou objetos afiados para evitar danos
Manter a porta do núcleo do manômetro de pressão aberta à atmosfera e evitar a entrada de água, vapor ou meios corrosivos
Referência ao rótulo do núcleo real para as configurações do pin lead

Perguntas Frequentes

P: Quais são as características dos seus transmissores de sensores de pressão?

R: Alta precisão, durabilidade e excelente desempenho.

P: Posso personalizar especificações especiais?

R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.

P: Qual é a sua capacidade de produção?

R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos totalmente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.

P: Qual é o período de entrega típico?

A: 5-8 dias úteis para modelos normais.

P: Como é o preço dos produtos?

R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.

Q: Qual é a garantia dos seus produtos? E serviço pós-venda?

R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
