Elemento de sonda de pressão de aço inoxidável para sensor de pressão sensor de nível de célula
Product Details
| Modelo NÃO.: | HT30 | Sinal de saída: | Tipo analógico |
|---|---|---|---|
| Material: | Aço inoxidável | Tipo de fiação: | Quatro fios |
| Meio de medição: | Gás e líquidos | Classificação IP: | IP65 |
| Fonte de energia: | 1.5mA | Faixa: | 0~10KPa~40Mpa |
| Temperatura operacional: | -20°C a 80°C | Peso: | ~63g |
| Destacar |
sonda de pressão de aço inoxidável,elemento de célula de sensor de pressão,sonda do sensor de nível de silício |
||
Product Description

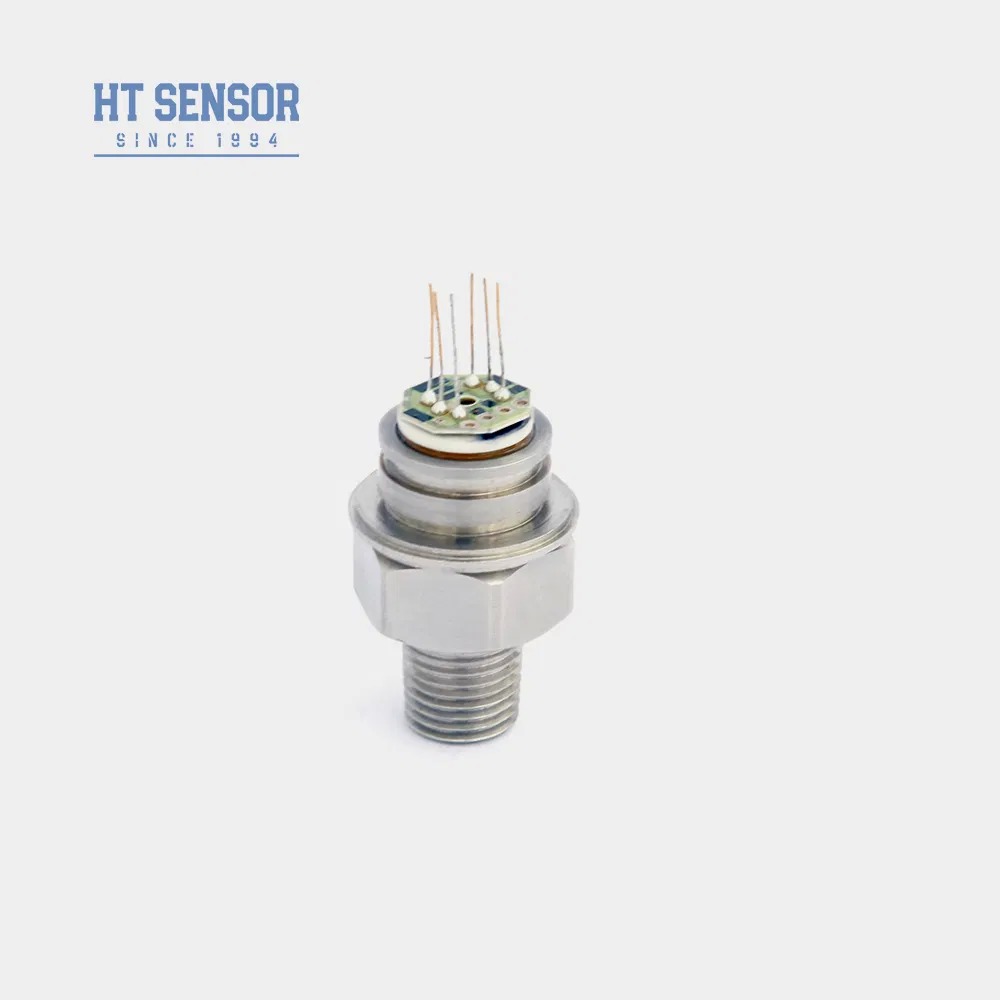

O sensor de pressão piezoresistivo de silício HT30 é um elemento de silício difuso altamente estável que utiliza o efeito piezoresistivo para medir a pressão de líquidos e gases. Apresentando uma construção soldada com roscas padrão e sem vedação por O-ring, este sensor oferece confiabilidade excepcional em diversas aplicações.
- Tecnologia avançada com carcaça em aço inoxidável 316L e materiais de diafragma premium, incluindo titânio e Hastelloy
- Circuitos de filme espesso para compensação precisa de temperatura e correção de ponto zero
- Múltiplas opções de interface de rosca disponíveis
- Construção soldada compacta para alta confiabilidade e durabilidade
- Locais de processos industriais: petróleo, química, metalurgia, energia e hidrologia
- Indústrias marítima e de aviação
- Sistemas de controle hidráulico e pneumático
- Aplicações de controle de processo
- Fonte de Alimentação: ≤2mA DC (Típico 1.5mA DC)
- Impedância de Entrada: 2.5KΩ~6KΩ
- Impedância de Saída: 2.5KΩ~6KΩ

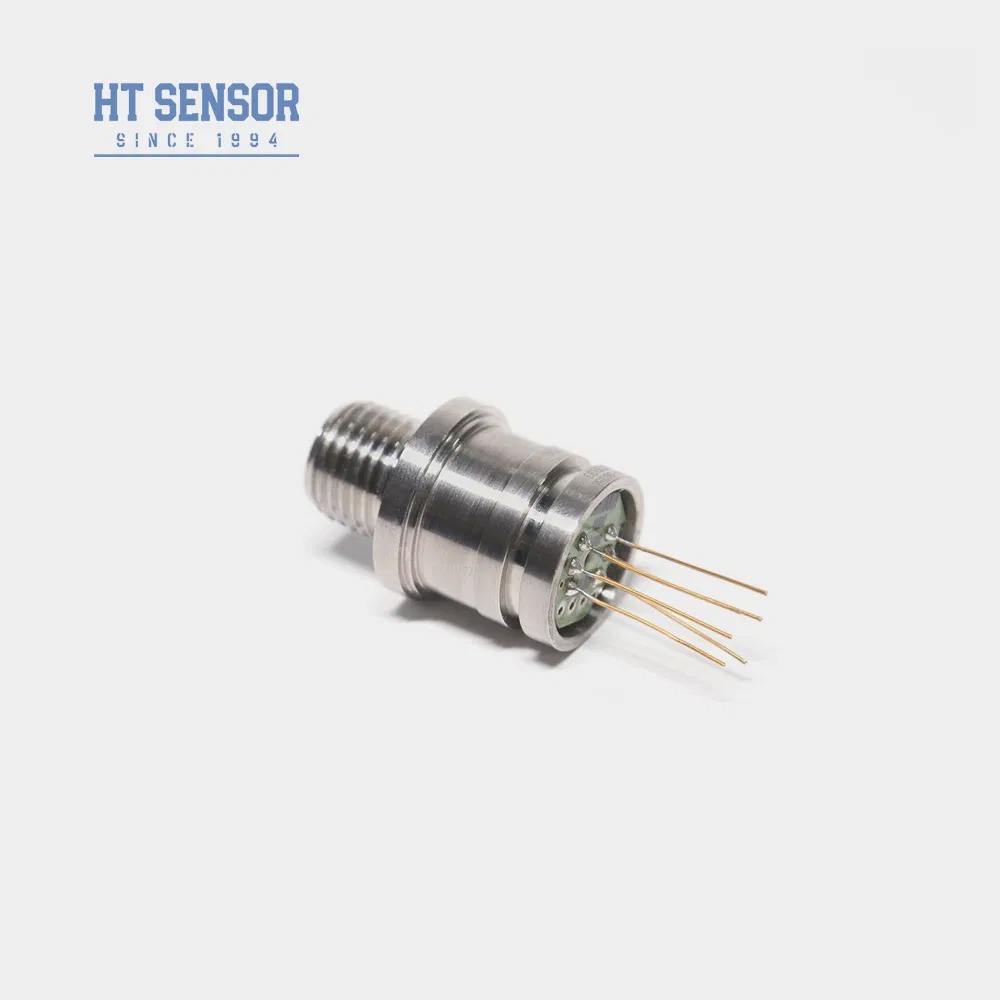

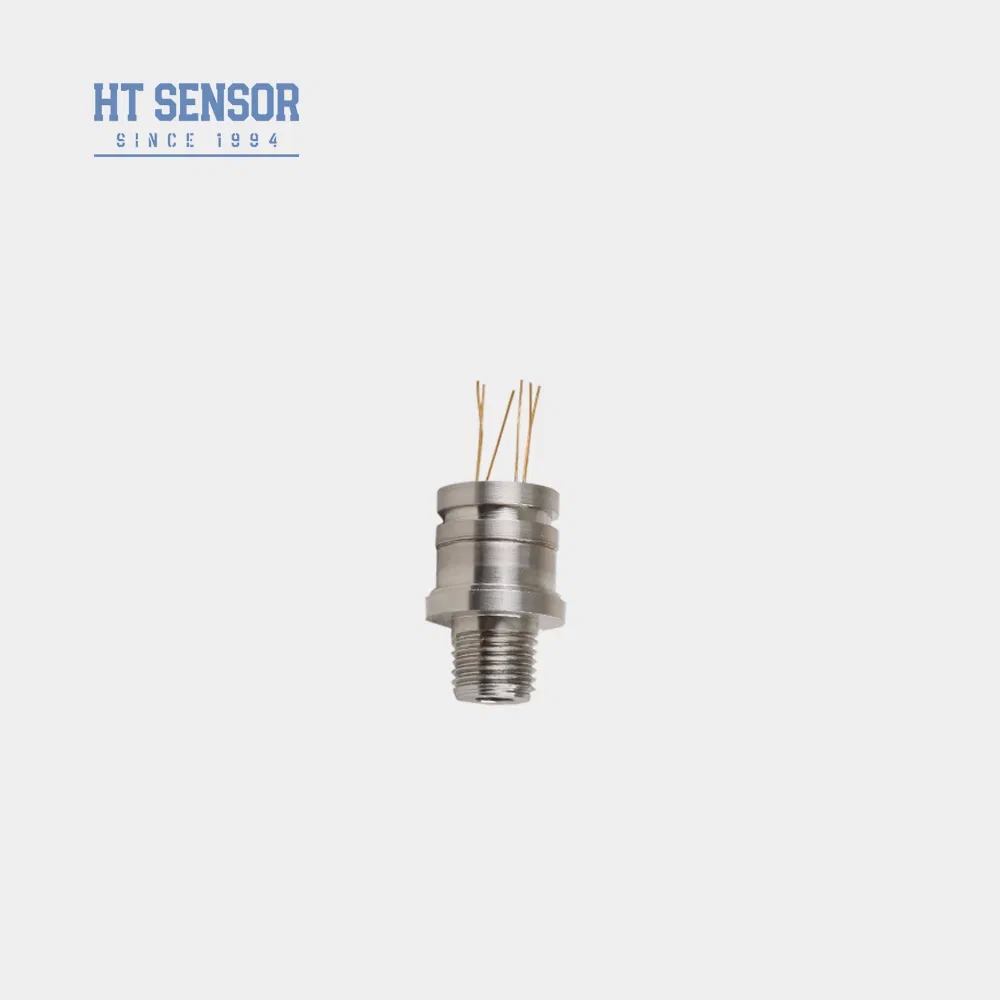

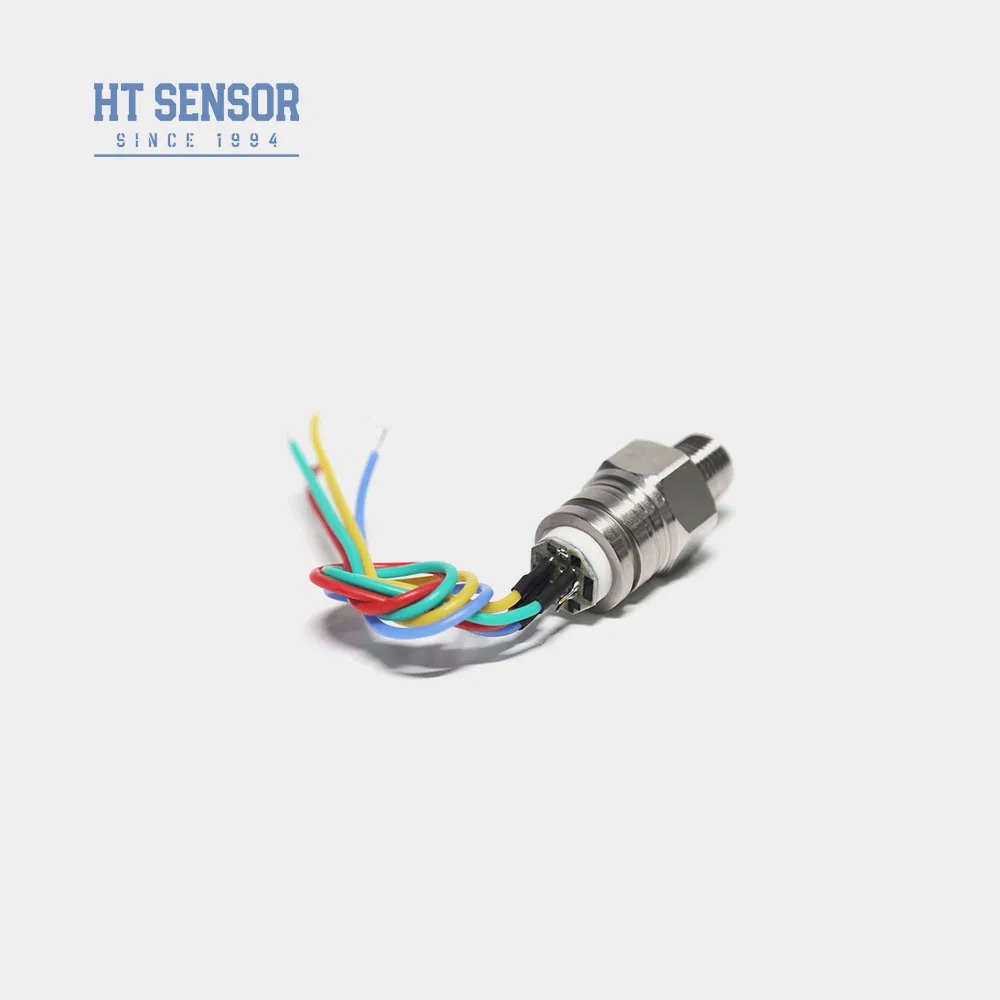

- Conexão Elétrica: Pinos Kovar banhados a ouro ou fios de alta temperatura de 100mm
| Parâmetro | Típ | Máx | Unidade |
|---|---|---|---|
| Não Linearidade | ±0.15 | ±0.3 | %F.S |
| Repetibilidade | 0.05 | 0.1 | %F.S |
| Histerese | 0.05 | 0.1 | %F.S |
| Saída de Offset Zero | 0±1 | 0±2 | mV |
| Saída de Escala Completa (≤20KPa) | 50±10 | 50±30 | mV |
| Saída de Escala Completa (≥35kPa) | 100±10 | 100±30 | mV |
| Deriva de Temperatura de Offset Zero (≤20KPa) | ±1 | ±2 | %F.S |
| Deriva de Temperatura de Offset Zero (≥35kPa) | ±0.5 | ±1 | %F.S |
| Deriva de Temperatura de Escala Completa (≤20KPa) | ±1 | ±2 | %F.S |
| Deriva de Temperatura de Escala Completa (≥35kPa) | ±0.5 | ±1 | %F.S |
| Temp. Compensada (≤20KPa) | 0~50 | - | ºC |
| Temp. Compensada (≥35kPa) | 0~70 | - | ºC |
| Temperatura de Operação | -20~80 | - | ºC |
| Temperatura de Armazenamento | -40~125 | - | ºC |
| Sobrecarga Admissível | Tome o valor menor entre 3 vezes a escala completa ou 120MPa | ||
| Pressão de Ruptura | 5X a escala completa | ||
| Estabilidade a Longo Prazo | 0.2% F.S/Ano | ||
| Material do Diafragma | 316L | ||
| Resistência de Isolamento | ≥200MΩ 100VDC | ||
| Vibração | Sem alteração sob condições de 10gRMS, 20Hz a 2000Hz | ||
| Choque | 100g,11ms | ||
| Tempo de Resposta | ≤1ms | ||
| Vedação O-ring | Borracha nitrílica ou borracha fluorada | ||
| Meio de Preenchimento | Óleo de Silicone | ||
| Peso | ~63g | ||
Parâmetros testados em: 1.5mA @ 25°C
Manométrica (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absoluta (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Selada (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS
- Certifique-se do ajuste adequado entre o tamanho do núcleo e a carcaça do transmissor para a estanqueidade necessária
- Alinhe a carcaça verticalmente durante a montagem e aplique pressão uniforme para evitar danos à placa de compensação
- Forneça instruções especiais ao fazer o pedido se o meio medido for incompatível com o material do diafragma 316L
- Evite o contato com o diafragma do sensor usando as mãos ou objetos pontiagudos para evitar danos
- Mantenha a porta de pressão manométrica aberta para a atmosfera e evite a entrada de água, vapor ou meios corrosivos
- Consulte o rótulo real do núcleo para quaisquer alterações na configuração dos pinos
- Quais são as características dos seus transmissores de sensor de pressão?
- Alta precisão, durabilidade e excelente desempenho. Personalização disponível.
- Posso personalizar especificações especiais?
- Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas. Fornecemos serviço OEM e ODM.
- Qual é a sua capacidade de produção?
- Nossas instalações de fabricação podem produzir até 30.000 transmissores de sensor de pressão por mês, por isso somos totalmente capazes de atender às necessidades de pedidos em larga escala. No entanto, é aconselhável entrar em contato com nossa equipe de vendas com antecedência para garantir uma produção e programação de entrega tranquilas.
- Qual é o período de entrega típico?
- 5~8 dias úteis para modelos padrão. Produtos personalizados podem variar.
- Como os produtos são precificados? Algum desconto?
- Preços competitivos com descontos para pedidos em massa ou parceiros de longo prazo.
- Qual é a garantia dos seus produtos? E serviço pós-venda?
- Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá às suas perguntas em 24 horas, a instrução remota por rede de PC está sempre disponível.
Product Highlights
O elemento da sonda de pressão em aço inoxidável HT30 oferece alta estabilidade (0,1% FS/ano) com diafragma em liga de titânio/316L. Classificação IP65, mede gás/líquido até 20MPa. Opções personalizáveis disponíveis para aplicações industriais, incluindo sistemas petrolíferos, químicos e hidráulicos.
