Baoji Hengtong HT30 G1/4 Thread Sensor de pressão personalizado Sensor de nível de célula

Informação Básica

Certificação:	RoHS

Quantidade de ordem mínima:	5
Preço:	20

Melhor preço contacto

Informação detalhada

Modelo NÃO.:	HT30	Sinal de saída:	Tipo analógico
Processo de Produção:	Integração	Material:	Aço inoxidável
Tipo de fiação:	Quatro fios	Meio de medição:	Gás e líquidos
Classificação IP:	ip65	Poder:	1.5mA
Saída:	mV	Faixa:	0-10kpa-20mpa
Fio:	G1/4 e assim por diante	Impedância de entrada:	2.5kΩ ~ 6kΩ
Impedância de saída:	2.5kΩ ~ 6kΩ	Temperatura operacional:	-20~80ºC
Peso:	~63g
Destacar:	Sensor de pressão do fio G1/4 , Sensor de nível personalizado , Sensor de pressão de silício com garantia

Descrição de produto

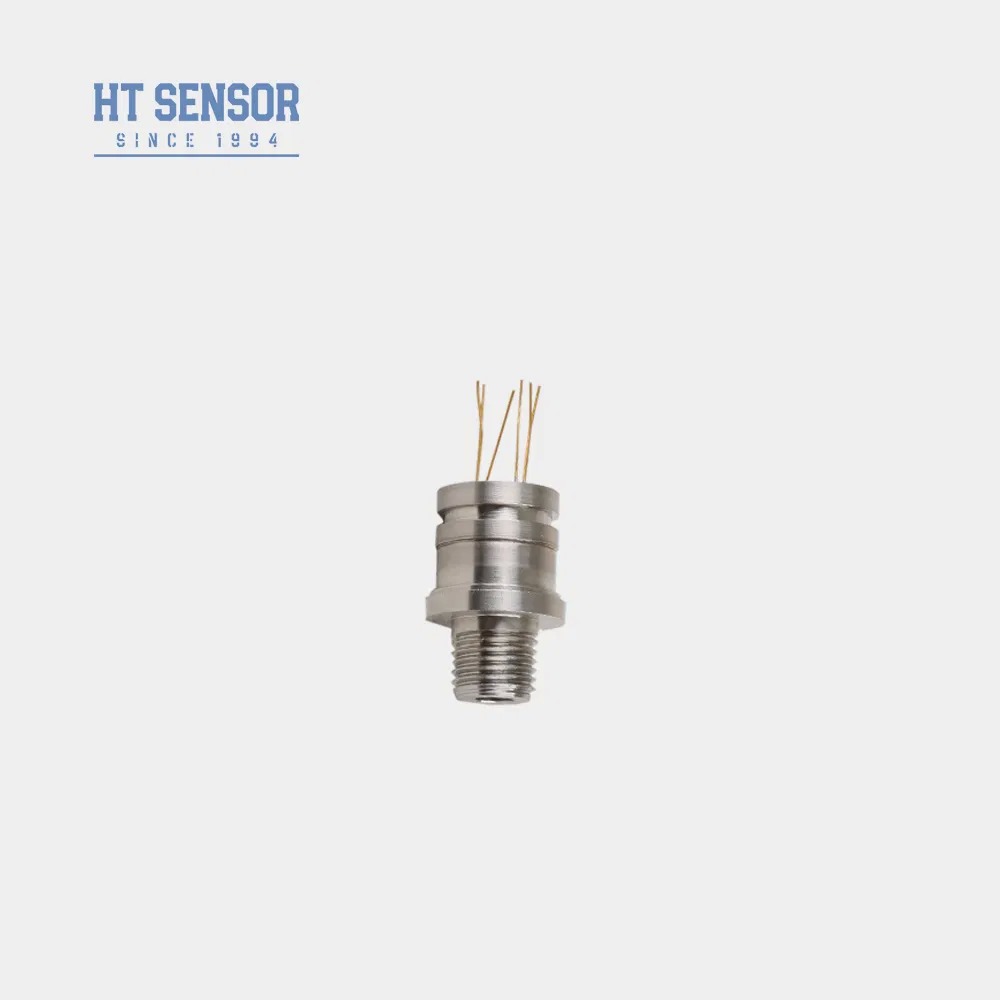

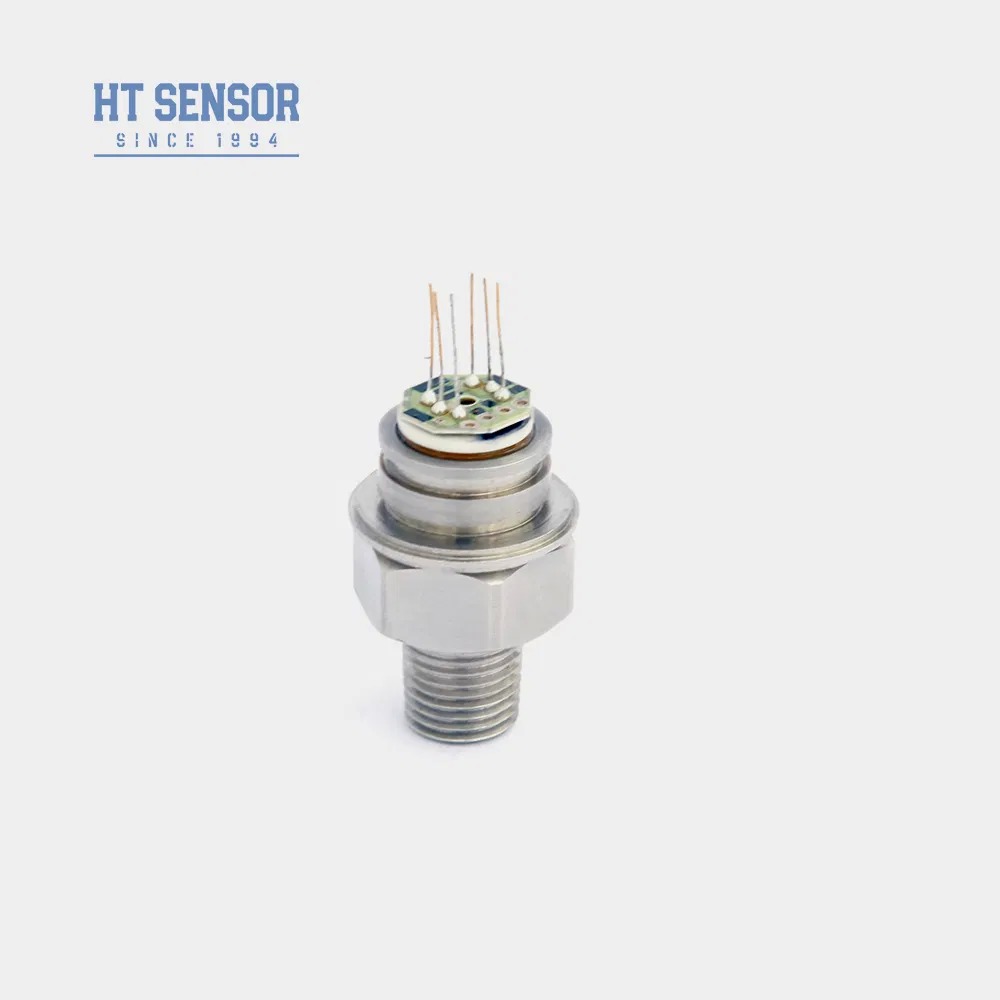

Sensor de Pressão Personalizado com Rosca G1/4 HT30 Baoji Hengtong, Sensor de Nível de Célula

Sensor de Pressão Piezoresistivo de Silício HT30

O sensor de pressão piezoresistivo de silício HT30 apresenta um elemento de silício difuso altamente estável que utiliza o efeito piezoresistivo para medir pressões de líquidos e gases. Com um núcleo soldado e interface de rosca padrão sem vedação por anel O, este sensor oferece confiabilidade excepcional em diversas aplicações.

Características do Produto

Tecnologia avançada com carcaça de aço inoxidável 316L e materiais de diafragma premium, incluindo titânio e Hastelloy
Circuitos de filme espesso para compensação precisa de temperatura e correção de ponto zero
Múltiplas opções de interface de rosca disponíveis para instalação flexível
Construção soldada compacta garantindo alta confiabilidade e durabilidade

Aplicações

Controle de processos industriais nos setores de petróleo, química, metalurgia, energia e hidrologia
Aplicações na indústria naval e aeronáutica
Sistemas de controle hidráulico e pneumático
Aplicações gerais de controle e monitoramento de processos

Desempenho Elétrico

Fonte de Alimentação: ≤2mA DC (Típico 1.5mA DC)
Impedância de Entrada: 2.5KΩ~6KΩ
Impedância de Saída: 2.5KΩ~6KΩ

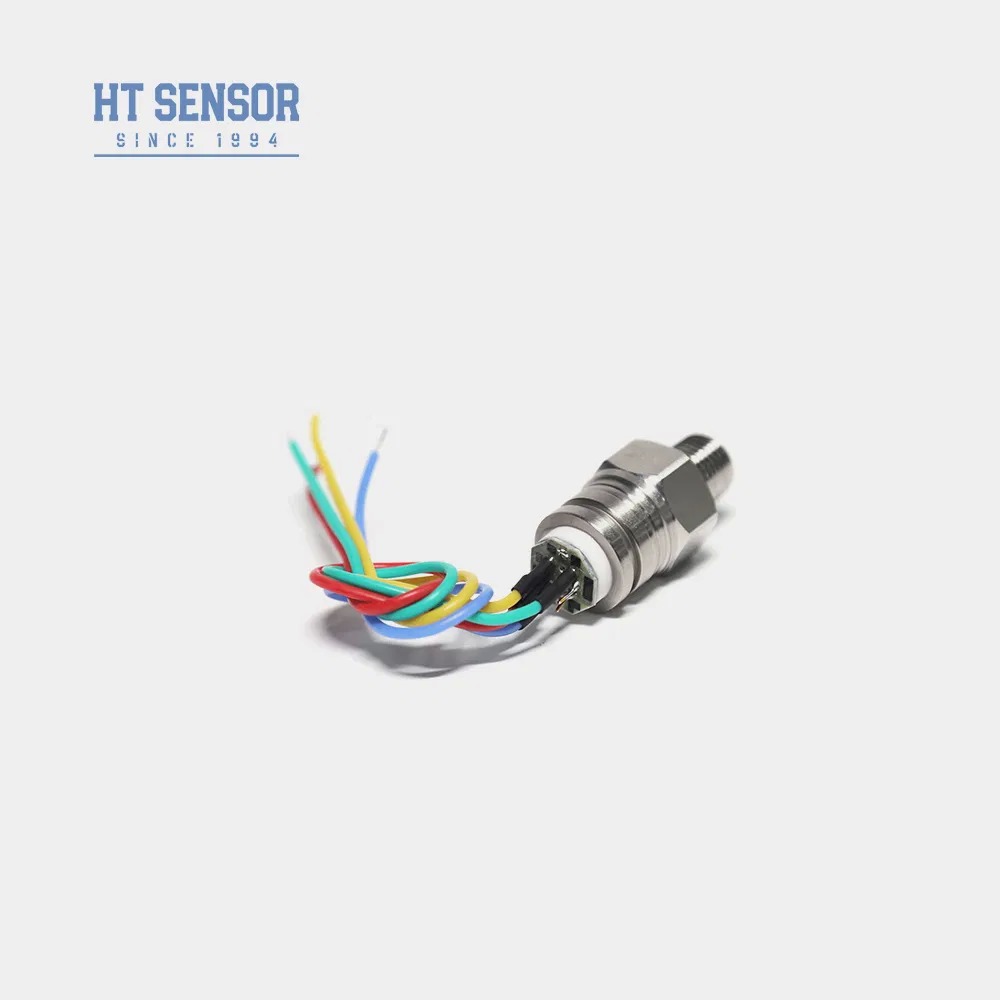

Conexão Elétrica: Pinos Kovar banhados a ouro ou fios de alta temperatura de 100mm

Parâmetros de Desempenho

Parâmetro	Tipo	Típ	Máx	Unidade
Faixa de Medição	Manômetro (G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
	Absoluto (A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
	Selado (S)	3500KPaS, 7MPaS, 10MPaS, 20MPaS
Não Linearidade		±0.15	±0.3	%F.S
Repetibilidade		0.05	0.1	%F.S
Histerese		0.05	0.1	%F.S
Saída de Offset Zero		0±1	0±2	mV
Saída de Escala Completa	≤20KPa	50±10	50±30	mV
Saída de Escala Completa	≥35kPa	100±10	100±30	mV
Deriva de Temperatura de Offset Zero	≤20KPa	±1	±2	%F.S
Deriva de Temperatura de Offset Zero	≥35kPa	±0.5	±1	%F.S
Deriva de Temperatura de Escala Completa	≤20KPa	±1	±2	%F.S
Deriva de Temperatura de Escala Completa	≥35kPa	±0.5	±1	%F.S
Temperatura Compensada	≤20KPa	0~50		ºC
Temperatura Compensada	≥35kPa	0~70		ºC
Temperatura de Operação		-20~80		ºC
Temperatura de Armazenamento		-40~125		ºC
Sobrecarga Permitida		Tome o valor menor entre 3 vezes a escala completa ou 120MPa
Pressão de Ruptura		5X a escala completa
Estabilidade a Longo Prazo		0.2 % F.S/Ano
Material do Diafragma		316L
Resistência de Isolamento		≥200MΩ 100VDC
Vibração		Sem alteração sob condições de 10gRMS, 20Hz a 2000Hz
Choque		100g, 11ms
Tempo de Resposta		≤1ms

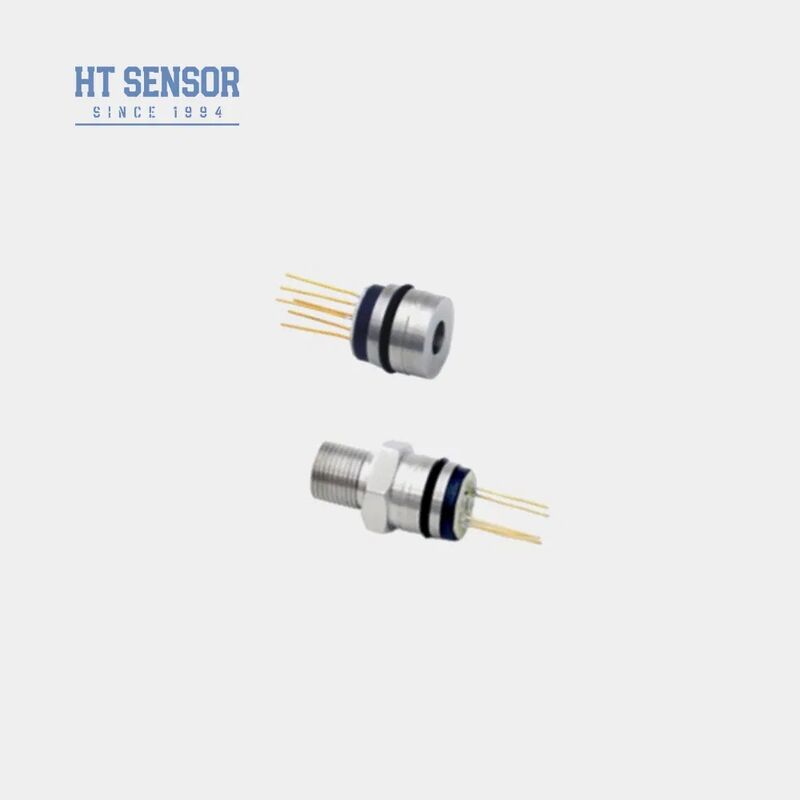

Vedação por Anel O		Borracha nitrílica ou borracha fluorada
Meio de Preenchimento		Óleo de Silicone
Peso		~63g

Parâmetros testados sob condições padrão: 1.5mA @ 25°C

Construção do Contorno

Conexão Elétrica e Compensação

Exemplos de Seleção

Dicas de Pedido

Certifique-se do ajuste adequado entre o tamanho do núcleo e a carcaça do transmissor durante a montagem para obter a estanqueidade necessária
Durante a montagem da carcaça, mantenha o alinhamento vertical e aplique pressão uniforme para evitar emperramento ou danos à placa de compensação
Especifique requisitos especiais ao fazer o pedido se o meio medido for incompatível com o diafragma 316L e o material da carcaça
Evite o contato com o diafragma do sensor usando as mãos ou objetos pontiagudos para evitar danos por deformação ou perfuração
Mantenha a porta de pressão manométrica aberta para a atmosfera e evite que água, vapor de água ou meios corrosivos entrem na câmara de pressão negativa
Consulte a rotulagem real do núcleo para quaisquer alterações na configuração dos pinos

Informações da Empresa

Perguntas Frequentes

Quais são as características dos seus transmissores de sensor de pressão?

Alta precisão, durabilidade e excelente desempenho. Personalização disponível.

Posso personalizar especificações especiais?

Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas. Fornecemos serviço OEM e ODM.

Qual é a sua capacidade de produção?

Nossas instalações de fabricação podem produzir até 30.000 transmissores de sensor de pressão por mês, capazes de atender aos requisitos de pedidos em larga escala. Entre em contato com nossa equipe de vendas com antecedência para uma produção e programação de entrega tranquilas.

Qual é o período de entrega típico?

5-8 dias úteis para modelos padrão. Produtos personalizados podem variar.

Como os produtos são precificados? Algum desconto?

Preços competitivos com descontos disponíveis para pedidos em massa ou parceiros de longo prazo.

Qual é a garantia dos seus produtos? E serviço pós-venda?

Garantia de 24 meses após o envio. Nossa equipe de pós-venda responde às perguntas em 24 horas, com instruções remotas de rede de PC sempre disponíveis.
