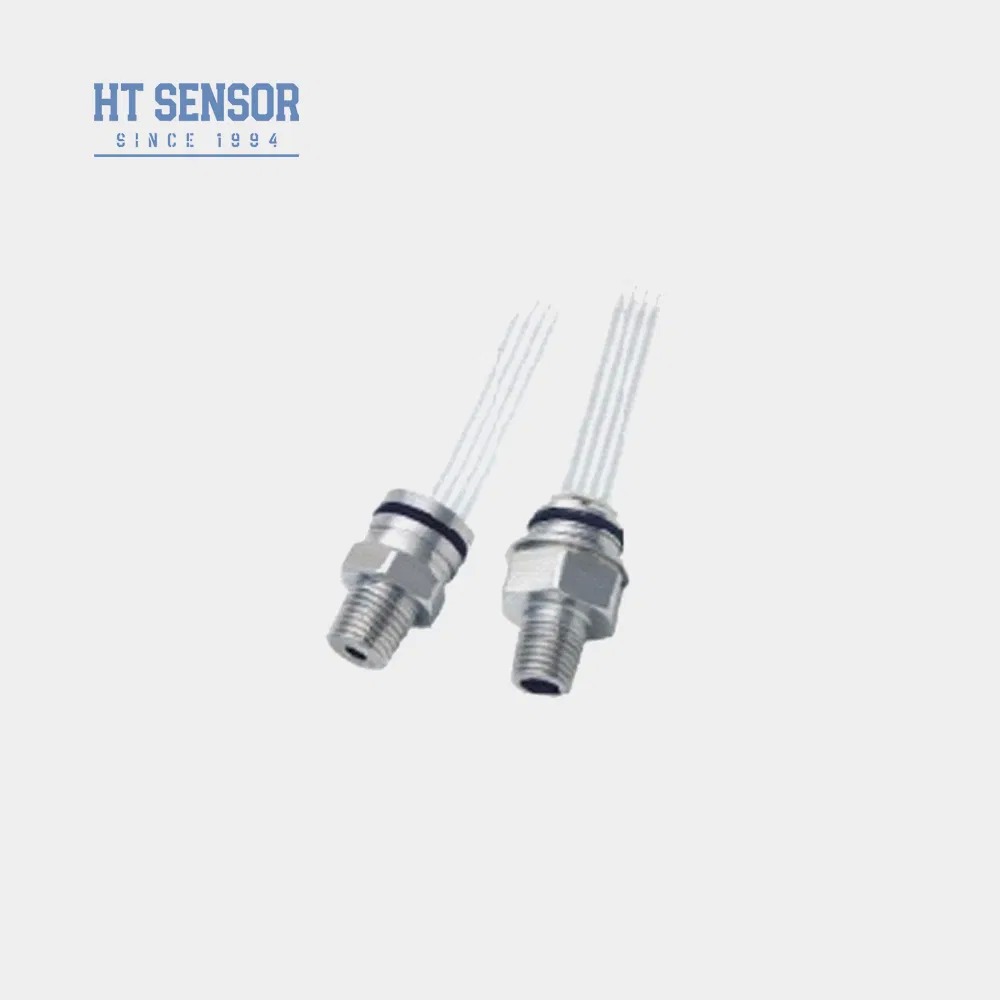

Disponibilização de linha com sensor de pressão integrado de fio OEM sensor de nível
Product Details
| Modelo NÃO.: | HT30 | Sinal de saída: | Tipo analógico |
|---|---|---|---|
| Processo de Produção: | Integração | Material: | Aço inoxidável |
| Tipo de linha: | Personalizado | Tipo de fiação: | Quatro fios |
| Meio de medição: | Gás e líquidos | Fonte de energia: | 10VCC 5VCC 1,5mA |
| Saída: | 10MV/V 100+-30MV | Material do diafragma: | 316L |
| Temperatura operacional: | -20°C a 80°C | Peso: | ~63g |
| Destacar |
Sensor de pressão integrado com fio,Sensor de nível OEM de silício,Sensor de pressão de arranjo da linha |
||
Product Description
- Utiliza circuito de película espessa para compensação de temperatura e correção de deslocamento zero
- Alta confiabilidade e excelente estabilidade
- Fonte de alimentação de tensão constante com saída padrão
- Adequado para medir pressão não corrosiva de gases e líquidos com compatibilidade com aço inoxidável 316L
- Usado em sistemas de controle de processo para monitoramento e controle de pressão
- Comumente usado em sistemas de refrigeração e compressores de ar para medição de pressão
- Fonte de alimentação: ≤10VDC
- Saída de tensão de modo comum: 50% da entrada (típico)
- Impedância de entrada: 4KΩ~20KΩ
- Impedância de saída: 2,5KΩ~6KΩ
- Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita
| Faixa de medição | Tipo | Valores |
|---|---|---|
| Faixas de pressão | Medidor (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absoluto (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| Selado (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | |
| Não Linearidade | ±0,15 | ±0,3 | %FS | |
| Repetibilidade | 0,05 | 0,1 | %FS | |
| Histerese | 0,05 | 0,1 | %FS | |
| Saída de deslocamento zero | 0±1 | 0±2 | mV | |
| Saída em escala real | ≤20KPa: 50±1 | 50±2 | mV ≥35kPa: 100±1 | 100±2 | mV |
|
| Temperatura de deslocamento zero. Deriva | ≤20KPa: ±1 | ±2,5 | %FS ≥35kPa: ±0,8 | ±1,5 | %FS |
|
| Temperatura em escala total. Deriva | ≤20KPa: ±1 | ±2 | %FS ≥35kPa: ±0,8 | ±1,5 | %FS |
|
| Temperatura compensada. | ≤20KPa: 0~50 ºC ≥35kPa: 0~70 ºC |
|
| Temperatura operacional | -20~80ºC | |
| Temperatura de armazenamento | -40~125ºC | |
| Sobrecarga permitida | Pegue o valor menor entre 3 vezes a escala completa ou 120MPa | |
| Pressão de ruptura | 5X a escala completa | |
| Estabilidade a longo prazo | 0,2% FS/Ano | |
| Material do diafragma | 316L | |
| Resistência de Isolamento | ≥200MΩ 100VCC | |
| Vibração | Nenhuma alteração sob condições de 10gRMS, 20 Hz a 2.000 Hz | |
| Choque | 100g, 11ms | |
| Tempo de resposta | ≤1ms | |
| Vedação do anel de vedação | Borracha nitrílica ou borracha fluorada | |
| Meio de enchimento | Óleo de Silício | |
| Peso | ~63g | |
- Garanta o ajuste adequado entre o tamanho do núcleo e o invólucro do transmissor durante a montagem para obter a estanqueidade necessária
- Durante a montagem do alojamento, mantenha o alinhamento vertical e aplique pressão uniforme para evitar emperrar ou danificar a placa de compensação
- Se o meio medido não for compatível com o diafragma central e o material do invólucro (316L), forneça instruções especiais ao fazer o pedido
- Evite pressionar o diafragma do sensor com as mãos ou objetos pontiagudos para evitar danos
- Mantenha a porta de pressão do núcleo de pressão do manômetro aberta para a atmosfera e evite a entrada de água, vapor de água ou meios corrosivos
- Consulte a etiqueta no núcleo real para quaisquer alterações no fio do pino
Product Highlights
Sensor de pressão integrado HT30V com diafragma de aço inoxidável 316L para medição de gás/líquido. Apresenta alta estabilidade, classificação IP65, opções de rosca personalizadas e recursos OEM. Ideal para compressores de ar, refrigeração e sistemas de controle de processos.
