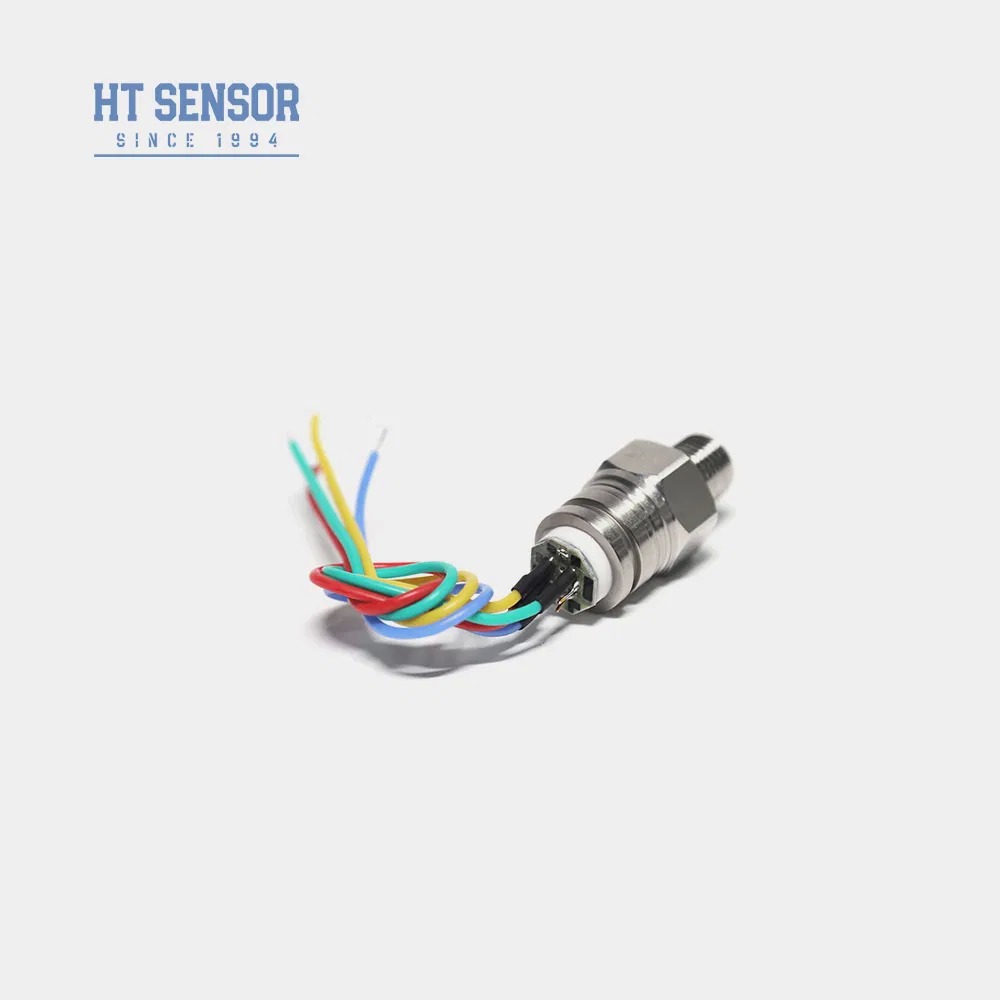

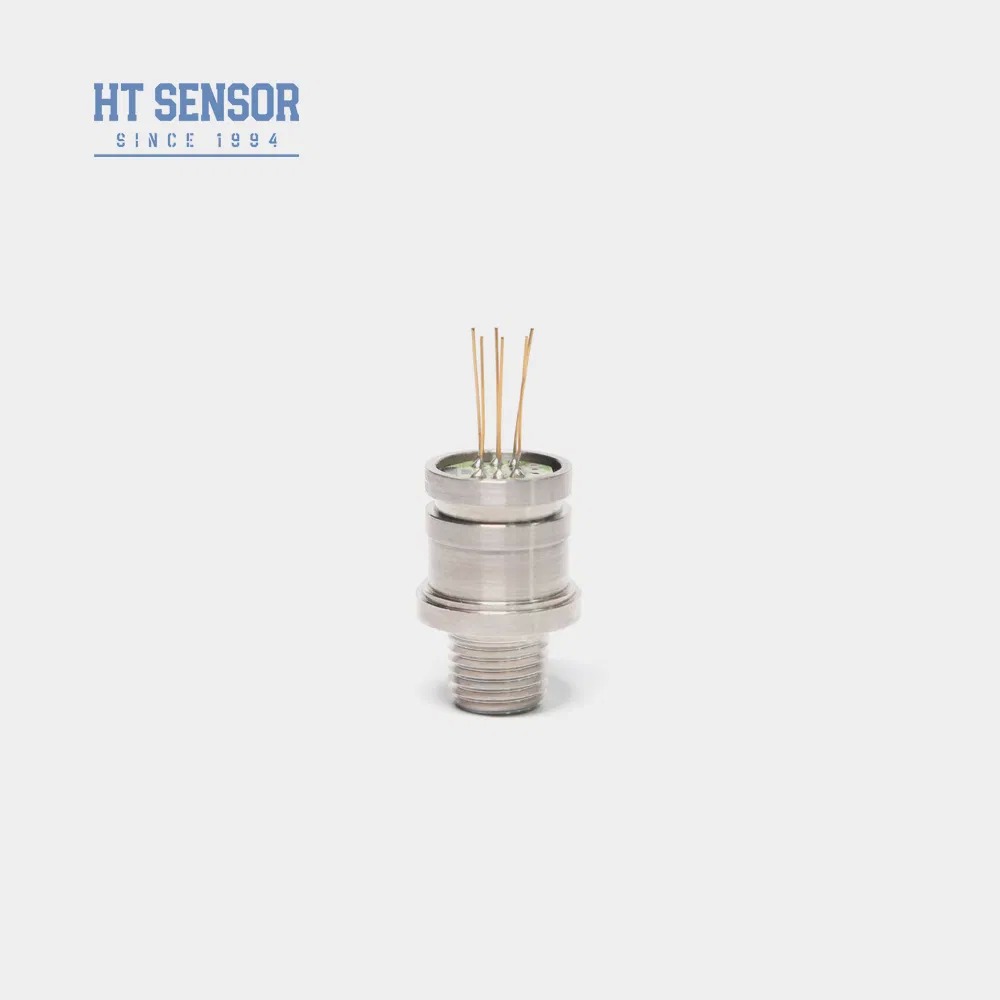

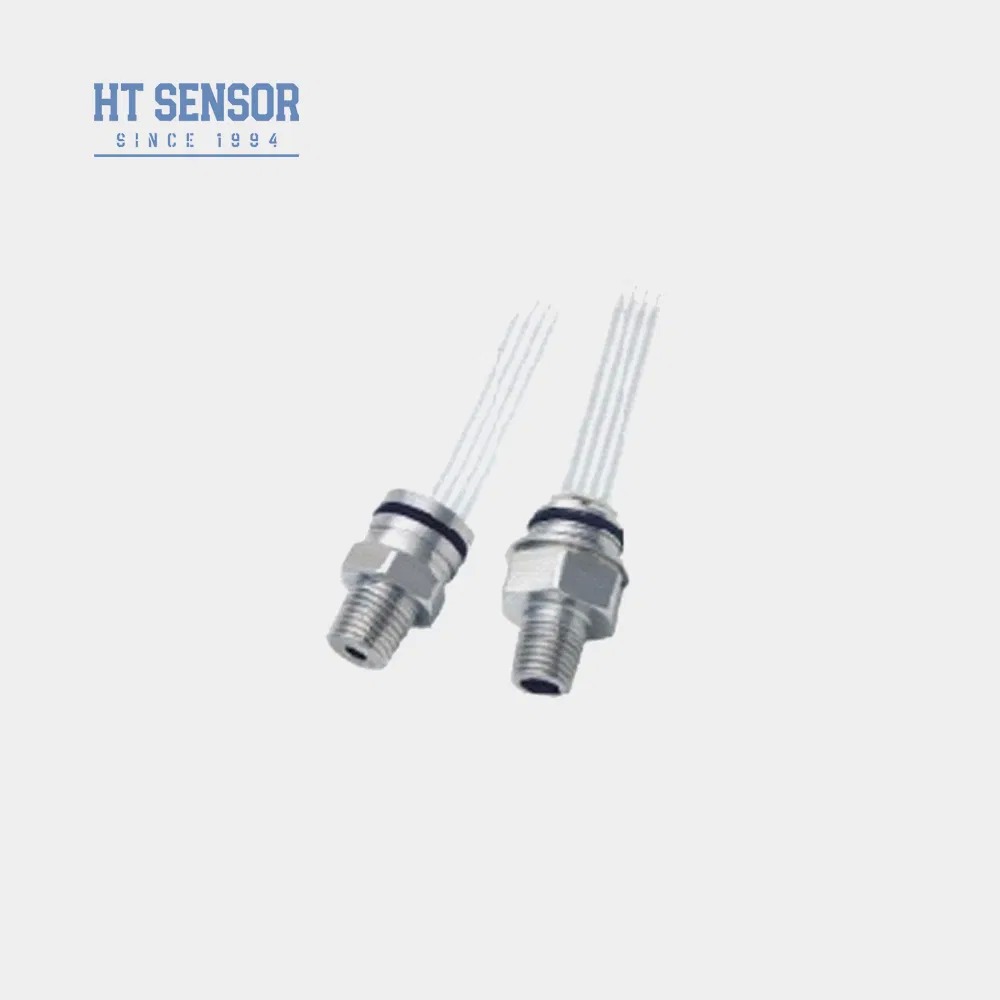

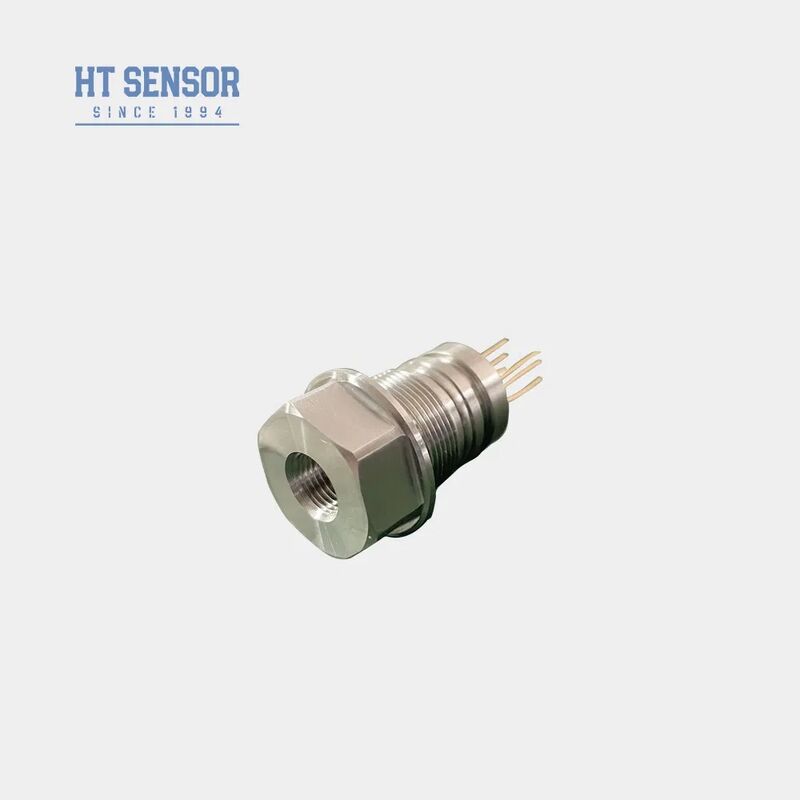

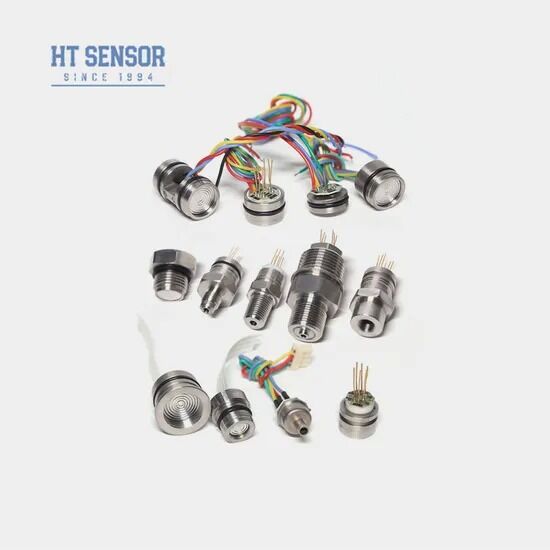

10VDC Mini G1/4 Thread Sensor de pressão de líquido Transdutor Célula de sensor de nível
Product Details
| Modelo NÃO.: | HT30V | Sinal de saída: | Tipo analógico |
|---|---|---|---|
| Material: | Aço inoxidável | Tipo de linha: | Personalizado |
| Tipo de fiação: | Quatro fios | Meio de medição: | Gás e líquidos |
| Classificação IP: | IP65 | Fonte de energia: | 5-10VDC |
| Saída: | 10 mv/v | Faixa de pressão: | 0-10kpa~20Mpa |
| Impedância de entrada: | 4KΩ~20KΩ | Impedância de saída: | 2.5kΩ ~ 6kΩ |
| Temperatura operacional: | -20°C a 80°C | Temperatura de armazenamento: | -40~125ºC |
| Peso: | ~63g | ||
| Destacar |
10VDC mini G1/4 sensor de pressão de líquido,Transdutor de nível do sensor de rosca G1/4,Mini sensor de pressão de líquido com garantia |
||
Product Description
- Circuito de película espessa para compensação de temperatura e correção de deslocamento zero
- Alta confiabilidade e excelente estabilidade
- Fonte de alimentação de tensão constante com saída padrão
- Medição de pressão de gases e líquidos não corrosivos com compatibilidade com aço inoxidável 316L
- Sistemas de controle de processo para monitoramento e controle de pressão
- Sistemas de refrigeração e compressores de ar para medição de pressão
- Fonte de Alimentação: ≤10VDC
- Saída de Tensão de Modo Comum: 50% da entrada (típico)
- Impedância de Entrada: 4KΩ~20KΩ
- Impedância de Saída: 2.5KΩ~6KΩ
- Conexão Elétrica: fio de alta temperatura de 100 mm, cabo plano
| Faixa de Medição | Manômetro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| Absoluto (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Selado (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| Parâmetro | Típico | Máx | Unidade |
| Não Linearidade | ±0.15 | ±0.3 | %F.S |
| Repetibilidade | 0.05 | 0.1 | %F.S |
| Histerese | 0.05 | 0.1 | %F.S |
| Saída de Deslocamento Zero | 0±1 | 0±2 | mV |
| Saída de Escala Completa (≤20KPa) | 50±1 | 50±2 | mV |
| Saída de Escala Completa (≥35kPa) | 100±1 | 100±2 | mV |
| Deriva de Temperatura de Deslocamento Zero (≤20KPa) | ±1 | ±2.5 | %F.S |
| Deriva de Temperatura de Deslocamento Zero (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| Deriva de Temperatura de Escala Completa (≤20KPa) | ±1 | ±2 | %F.S |
| Deriva de Temperatura de Escala Completa (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| Temperatura Compensada (≤20KPa) | 0~50 | ºC | |
| Temperatura Compensada (≥35kPa) | 0~70 | ºC | |
| Temperatura de Operação | -20~80 | ºC | |
| Temperatura de Armazenamento | -40~125 | ºC | |
| Sobrecarga Admissível | Tome o valor menor entre 3 vezes a escala completa ou 120MPa | ||
| Pressão de Ruptura | 5X a escala completa | ||
| Estabilidade a Longo Prazo | 0.2 % | F.S/Ano | |
| Material do Diafragma | 316L | ||
| Resistência de Isolamento | ≥200MΩ 100VDC | ||
| Vibração | Sem alteração sob condições de 10gRMS, 20Hz a 2000Hz | ||
| Choque | 100g, 11ms | ||
| Tempo de Resposta | ≤1ms | ||
| Vedação O-ring | Borracha nitrílica ou borracha fluorada | ||
| Meio de Preenchimento | Óleo de Silicone | ||
| Peso | ~63g | ||
- Certifique-se do ajuste adequado entre o tamanho do núcleo e a carcaça do transmissor para a estanqueidade necessária
- Alinhe a carcaça verticalmente e aplique pressão uniforme durante a montagem para evitar danos
- Forneça instruções especiais se o meio medido for incompatível com os materiais 316L
- Evite pressionar o diafragma do sensor com as mãos ou objetos pontiagudos
- Mantenha a porta de pressão do manômetro aberta para a atmosfera e evite a entrada de contaminantes
- Consulte o rótulo real do núcleo para configurações de pinos
- Quais são as características dos seus transmissores de sensor de pressão?
- Alta precisão, durabilidade e excelente desempenho. Personalização disponível.
- Posso personalizar especificações especiais?
- Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas. Fornecemos serviço OEM e ODM.
- Qual é a sua capacidade de produção?
- Nossas instalações de fabricação podem produzir até 30.000 transmissores de sensor de pressão por mês, por isso somos totalmente capazes de atender às necessidades de pedidos em larga escala. No entanto, é aconselhável entrar em contato com nossa equipe de vendas com antecedência para garantir uma produção e programação de entrega tranquilas.
- Qual é o período de entrega típico?
- 5-8 dias úteis para modelos padrão. Produtos personalizados podem variar.
- Como os produtos são precificados? Algum desconto?
- Preços competitivos com descontos para pedidos em massa ou parceiros de longo prazo.
- Qual é a garantia dos seus produtos? E serviço pós-venda?
- Nosso tempo de garantia é de 24 meses após o envio, e nossa equipe de pós-venda responderá às suas perguntas em até 24 horas. Instrução remota via rede de PC está sempre disponível.
Product Highlights
Mini sensor de pressão HT30V com alimentação 10VDC. Mede a pressão de gás/líquido (0-10kPa~20MPa). Apresenta alta estabilidade, classificação IP65, aço inoxidável 316L e opções de rosca personalizadas. Ideal para controle de processos industriais, refrigeração e compressores de ar.
