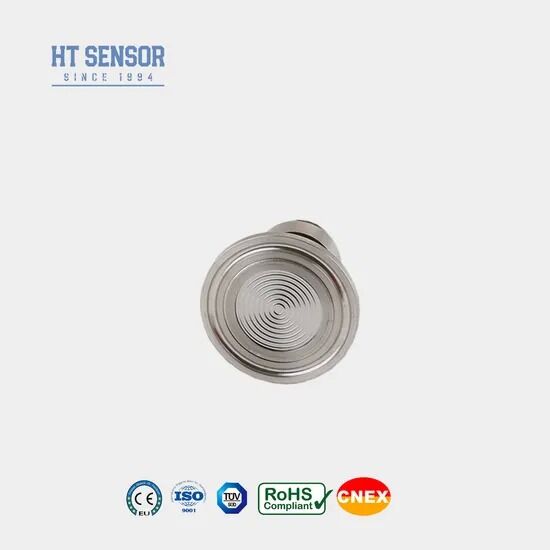

Sensor de flange de alta temperatura Fácil de limpar O sensor de pressão Flush Sensor de pressão do diafragma
Product Details
| Modelo NÃO.: | HT-IQT | Sinal de saída: | sinal do milivolt |
|---|---|---|---|
| Material: | Aço inoxidável | Tipo de fiação: | Quatro fios |
| Meio de medição: | Gás e líquidos | Classificação IP: | IP65 |
| Poder: | 1.5mA | Diâmetro: | 50.4 mm |
| Faixa de temperatura: | -40~125 | Peso: | ~220g |
| Destacar |
sensor de pressão de flange de alta temperatura,transmissor de sensor de pressão de fácil limpeza,sensor de pressão de silício com flange |
||
Product Description

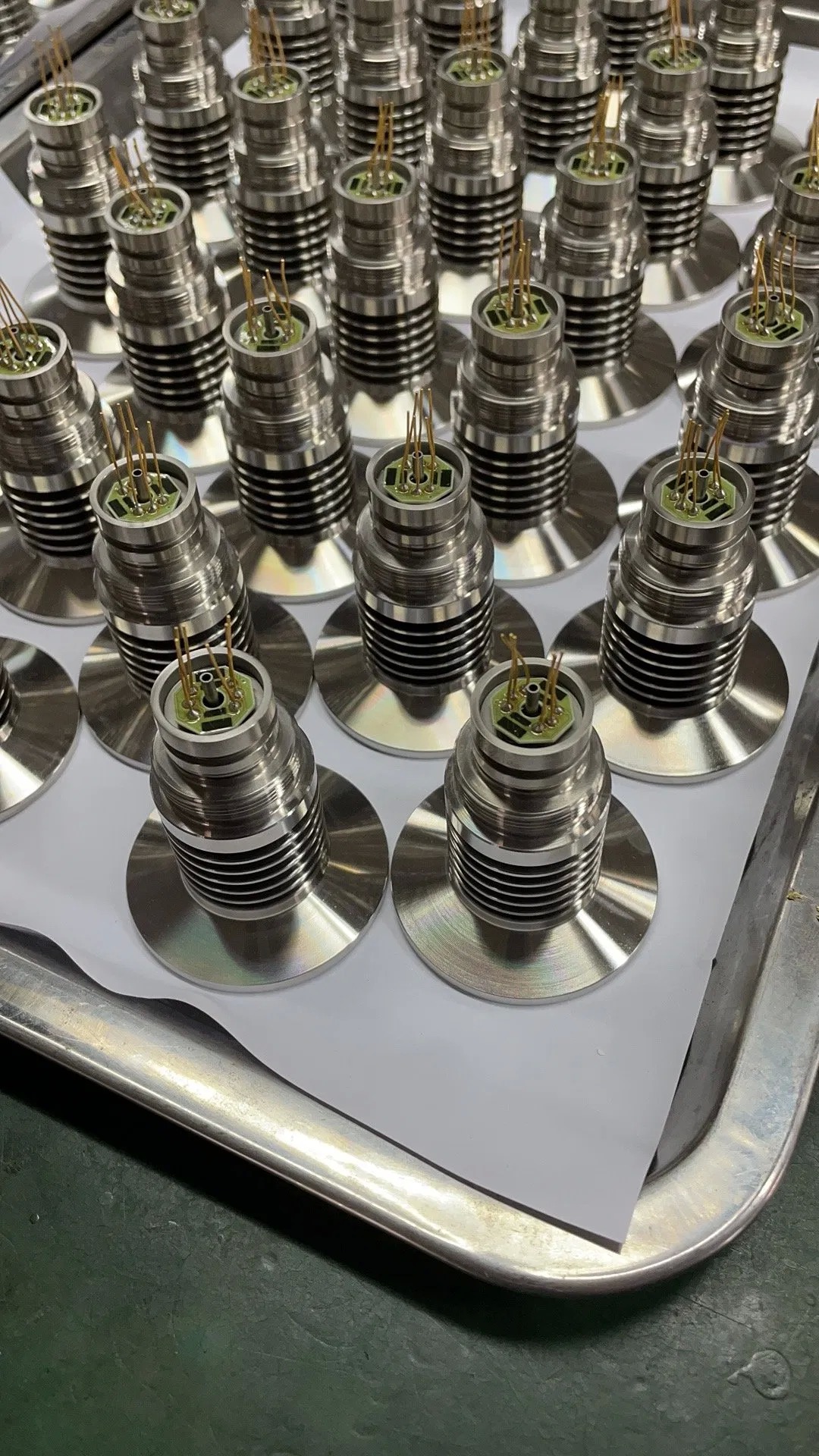

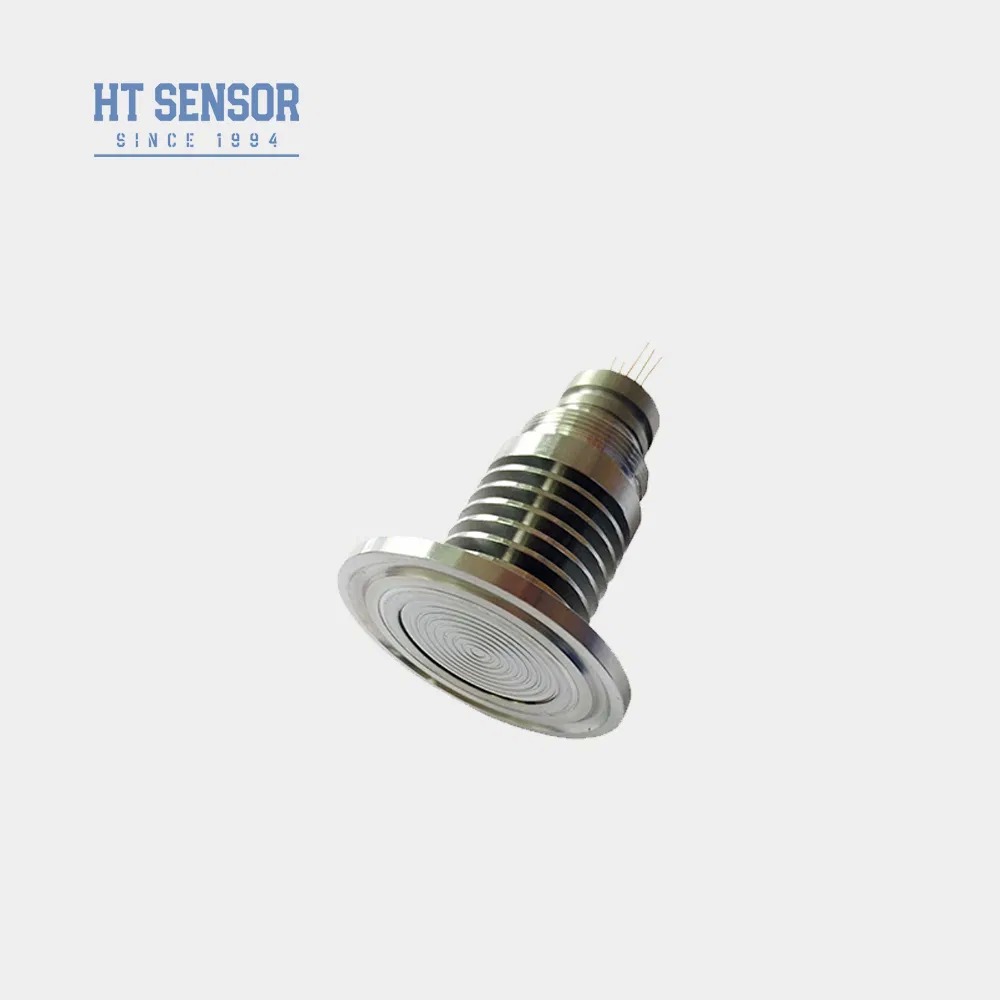

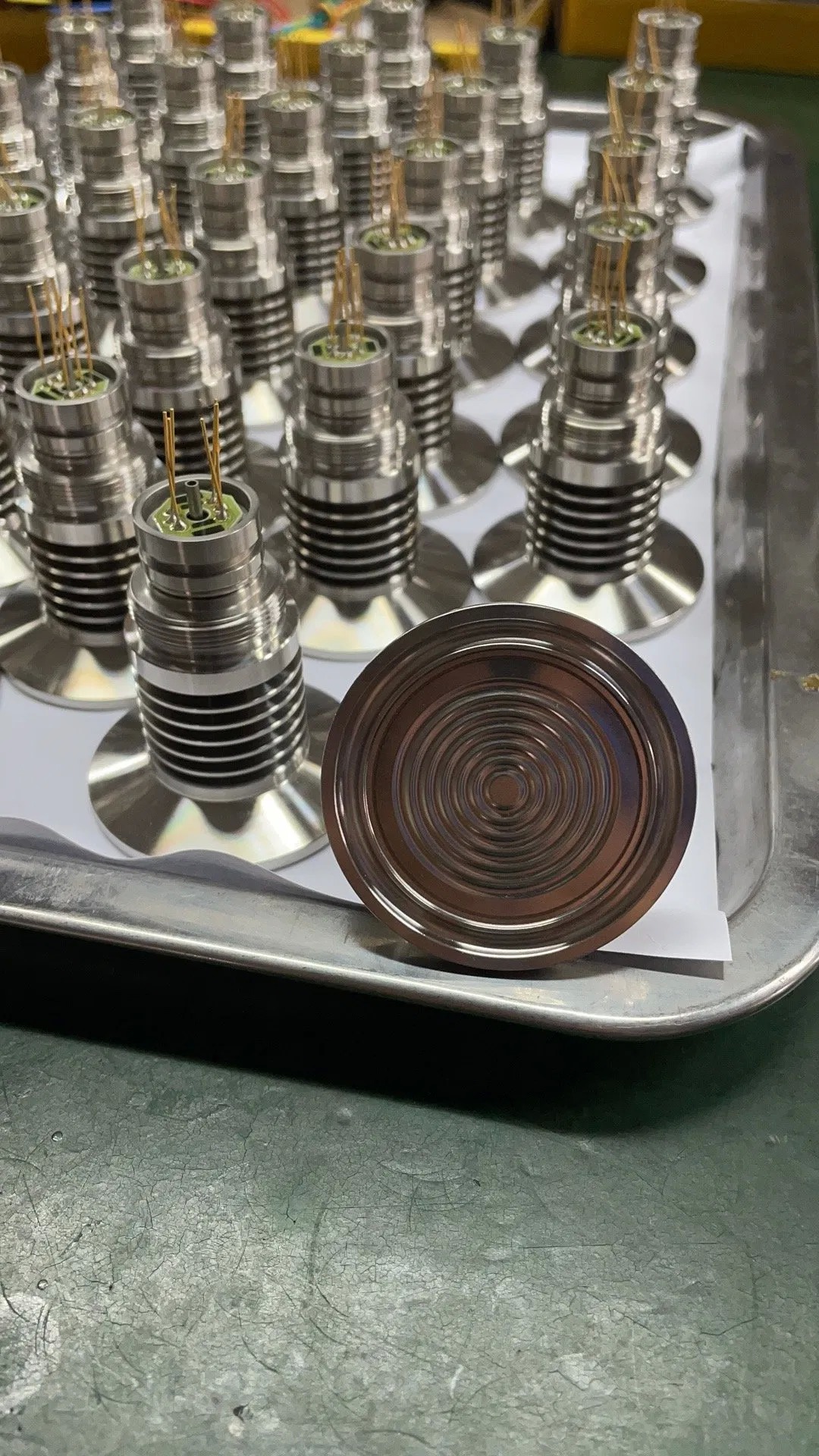

O HT-IQT é um sensor de pressão de diafragma com um chip de silício difuso altamente estável.A pressão é transmitida para o chip sensível através de um diafragma de aço inoxidável e óleo de silício seladoA estrutura plana do diafragma deste produto torna-o fácil de limpar e altamente fiável, tornando-o ideal para aplicações em alimentos,Indústrias de bebidas, farmacêutica e higiene.
- Tecnologia avançada com embalagens de acero inoxidável 316L
- Compensação de temperatura e correcção do ponto zero através de um circuito de película espessa
- Excelente fiabilidade, repetibilidade e estabilidade

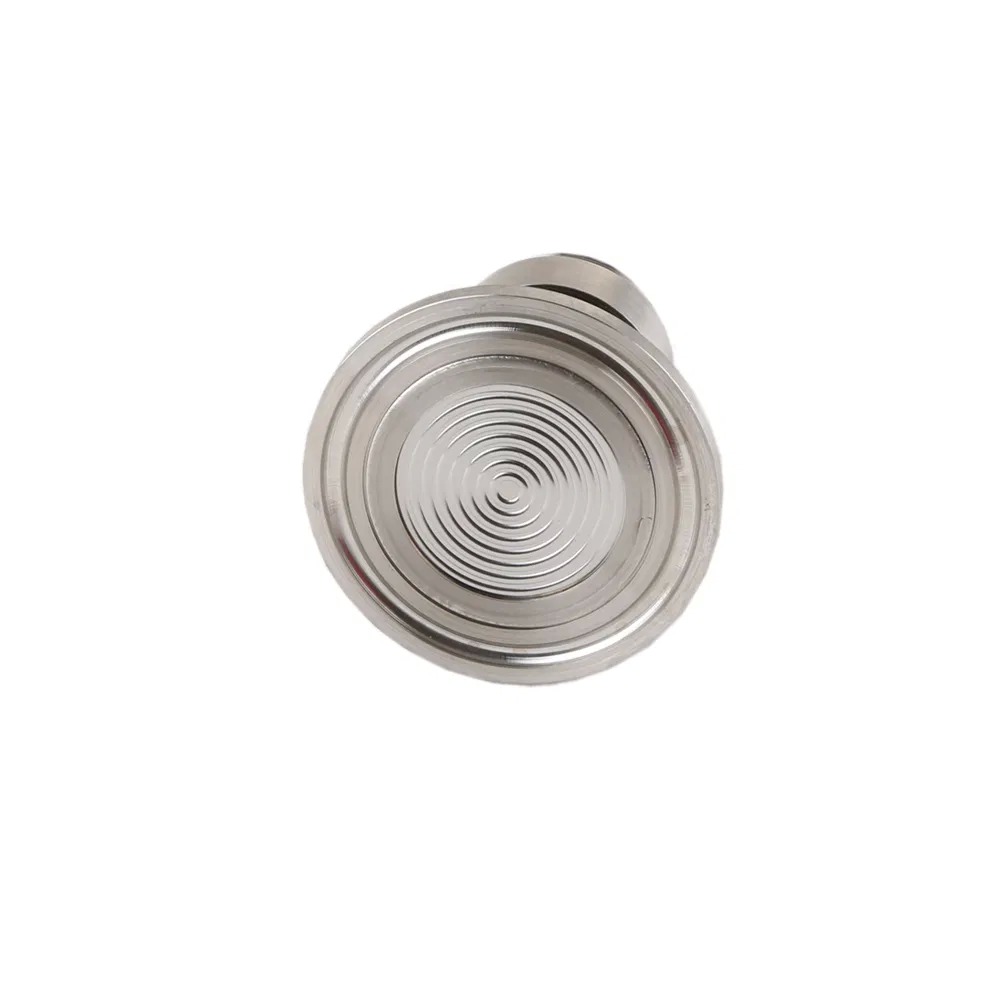

- Estrutura de diafragma de lavagem a alta temperatura para fácil limpeza
- Adequado para medir a pressão de gases e líquidos não corrosivos com compatibilidade de aço inoxidável 316L
- Indústria alimentar e de bebidas
- Controle de processos industriais
- Indústria farmacêutica
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada: 2,5 KΩ~6 KΩ
- Impedância de saída: 2,5 KΩ~6 KΩ
- Conexão elétrica: pinos Kovar revestidos de ouro ou fios de alta temperatura de 100 mm
| Parâmetro | Tipo | Max. | Unidade |
|---|---|---|---|
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. |
| Repetitividade | 0.05 | 0.1 | % F.S. |
| Histerese | 0.05 | 0.1 | % F.S. |
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV |
| Produção em escala total | ≤ 20KPa: 50±10 ≥ 35 kPa: 100±10 |
≤ 20KPa: 50±30 ≥ 35kPa: 100±30 |
mV |
| Temperatura de deslocamento zero. | ≤ 20KPa: ± 1 ≥ 35 kPa: ±0.5 |
≤ 20KPa: ±2 ≥35kPa: ±1 |
% F.S. |
| Temperatura de escala completa. | ≤ 20KPa: ± 1 ≥ 35 kPa: ±0.5 |
≤ 20KPa: ±2 ≥35kPa: ±1 |
% F.S. |
| Temporário compensado. | ≤ 20KPa: 0~50 ≥ 35 kPa: 0~ 70 |
oC | |
| Temperatura de funcionamento | -20 a 80 | oC | |
| Temperatura de armazenamento | -40 ~ 125 | oC | |
| Estabilidade a longo prazo | 0.2 | F.S./ano | |
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||
| Tempo de resposta | ≤ 1 ms | ||
| Peso | ~ 220 g |
- Garantir o ajuste adequado entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar a hermeticidade necessária
- Durante a montagem da carcaça, manter o alinhamento vertical e aplicar uma pressão uniforme para evitar bloqueio ou danificar a placa de compensação
- Fornecer instruções especiais ao encomendar se o meio de medição não for compatível com o aço inoxidável 316L
- Evite pressionar o diafragma do sensor com as mãos ou objetos afiados para evitar danos
- Manter a porta do manômetro de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos
- Referir-se ao rótulo do núcleo real para quaisquer alterações do pin lead
Product Highlights
Sensor de pressão de diafragma embutido HT-IQT com caixa de aço inoxidável 316L. Design de alta temperatura (-40~125°C) para fácil limpeza. Classificação IP65, ideal para aplicações alimentícias, farmacêuticas e industriais. Opções personalizáveis disponíveis.
