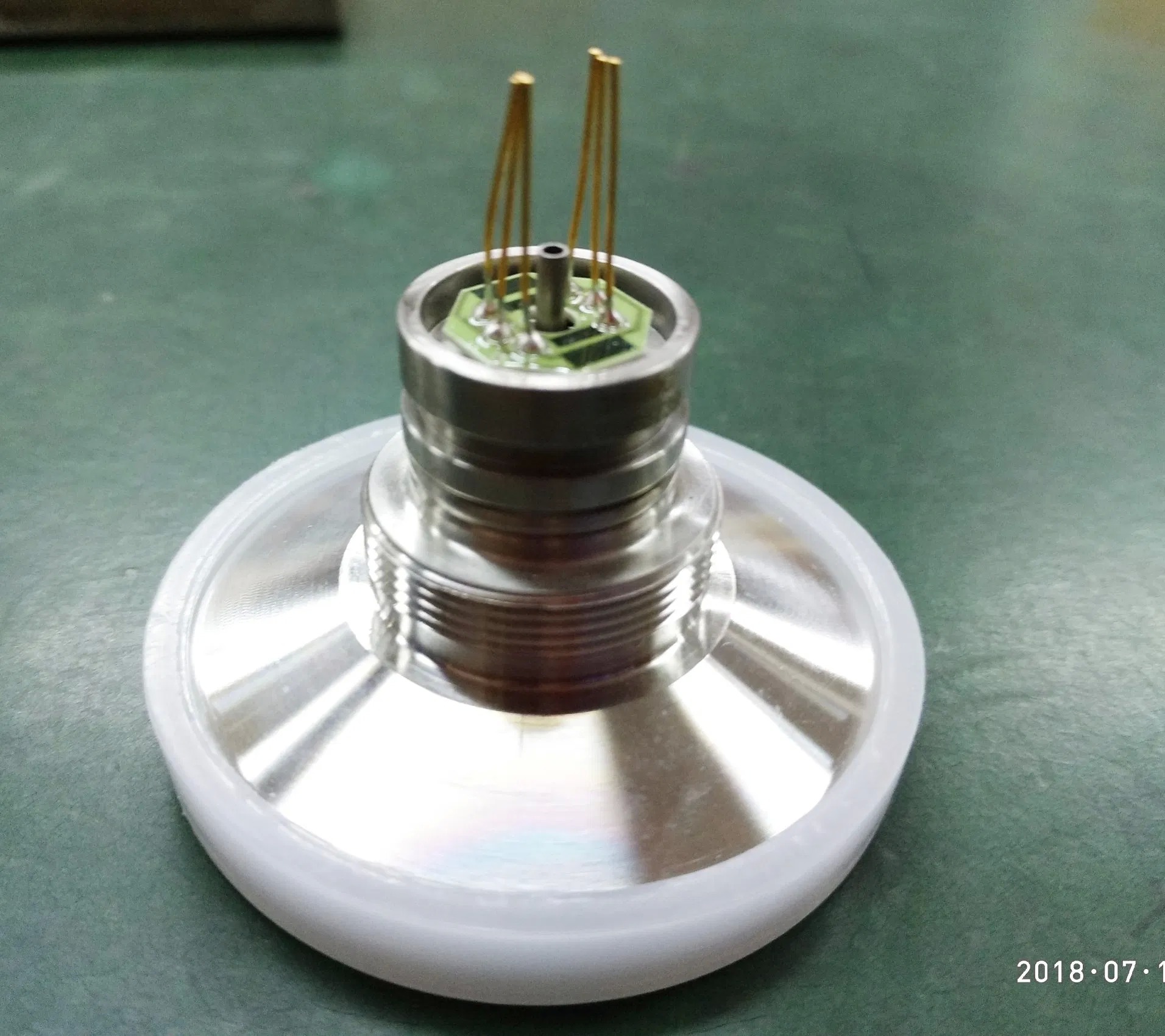

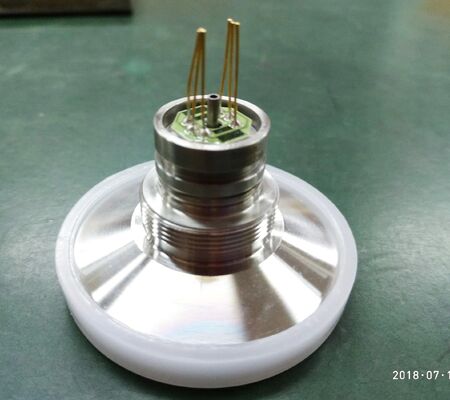

HT-IQ Sensor de Pressão Piezorresistivo de Silício com Diafragma Grande de 50,4mm Introdução Núcleo do Sensor de Descarga

Informação Básica

Certificação:	RoHS

Quantidade de ordem mínima:	5
Preço:	36

Melhor preço contacto

Informação detalhada

Sinal de saída:	Tipo analógico	Processo de Produção:	Integração
Material:	Aço inoxidável	Tipo de fiação:	Quatro fios
Classificação IP:	ip65	Poder:	1.5mA
Conexão:	Pinos Kovar banhados a ouro ou FIO de 100 mm	Tamanho da linha:	1.5"
Tamanho do diafragma:	50.4 mm	Impedância de entrada:	2.5kΩ ~ 6kΩ
Impedância de saída:	2.5kΩ ~ 6kΩ	Temperatura operacional:	-20~80°c
Temperatura de armazenamento:	-40~125°c	Material do diafragma:	316L
Peso:	~150g
Destacar:	Sensor de pressão com diafragma grande de 50 , 4mm , Sensor de descarga piezorresistivo de silício

Descrição de produto

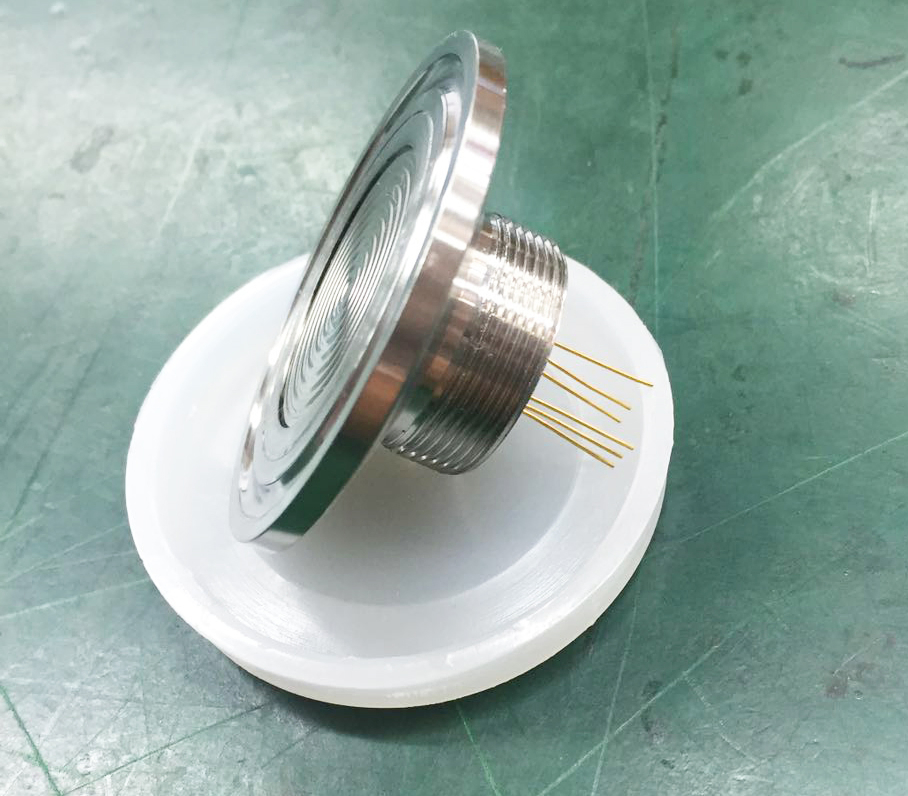

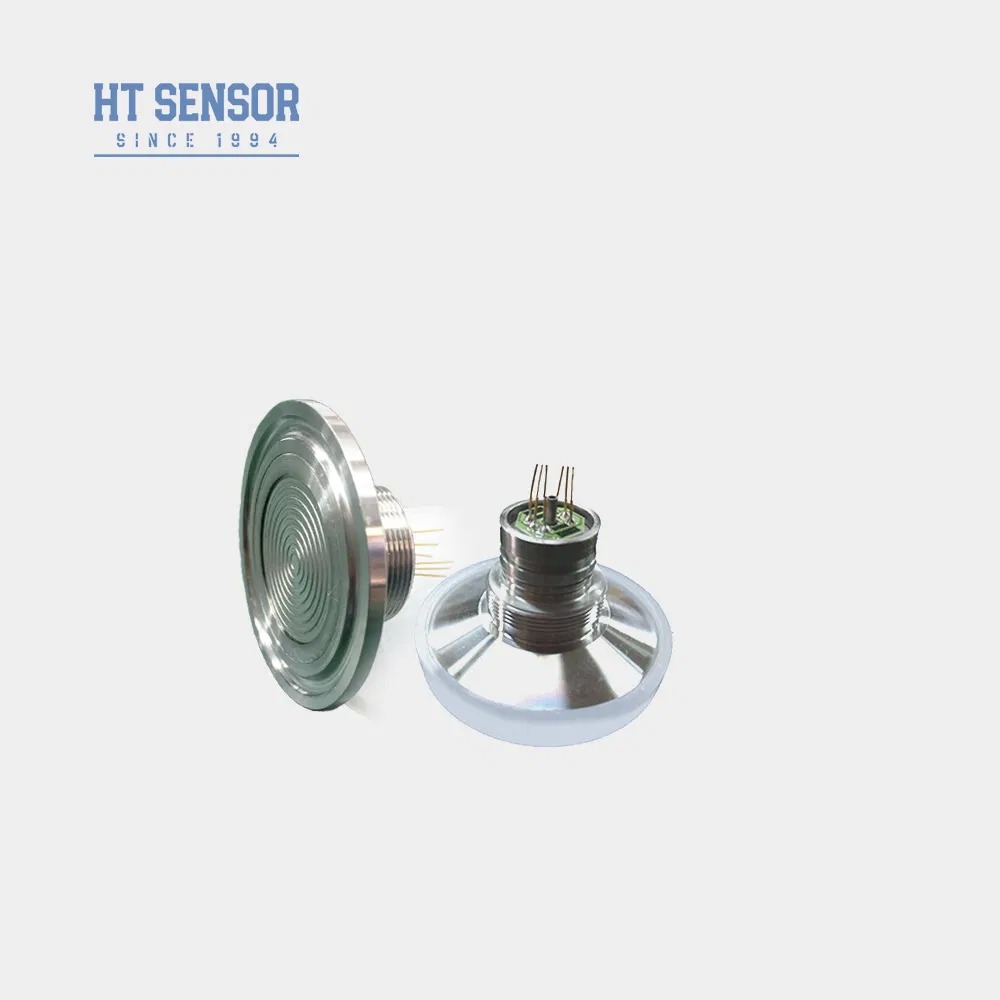

HT-IQ 50,4 mm Sensor de pressão piezoresistivo de silício de diafragma grande

O HT-IQ é um sensor de pressão de diafragma com um chip de silício difuso altamente estável.A pressão é transmitida para o chip sensível através de um diafragma de aço inoxidável e óleo de silício seladoA estrutura plana do diafragma deste produto permite uma limpeza fácil e uma elevada fiabilidade, tornando-o ideal para alimentos, bebidas,Farmacêutico, e aplicações de higiene.

Características do produto

Tecnologia avançada com caixa de aço inoxidável 316L e materiais de diafragma premium, incluindo titânio e Hastelloy
Circuitos de película espessa para compensação de temperatura precisa e correção do ponto zero
Excelente fiabilidade, repetibilidade e estabilidade

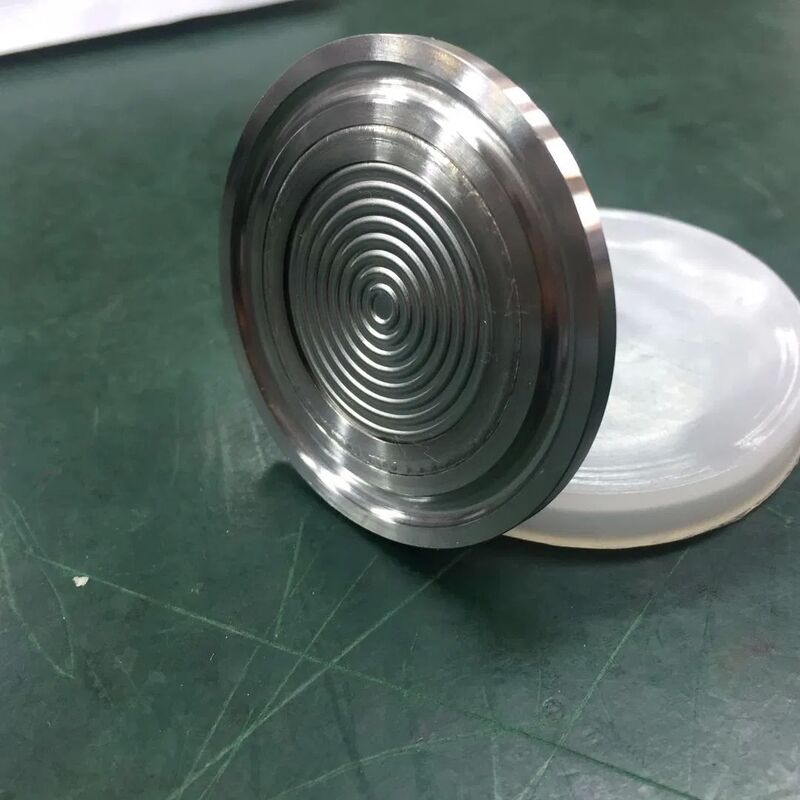

Estrutura de diafragma de descarga para fácil limpeza e manutenção

Aplicações

Medição da pressão de gases e líquidos não corrosivos com compatibilidade de aço inoxidável 316L
Indústria de transformação de alimentos e bebidas
Sistemas de controlo de processos industriais
Fabricação e transformação farmacêutica

Performance elétrica

Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
Impedância de entrada: 2,5 KΩ~6 KΩ
Impedância de saída: 2,5 KΩ~6 KΩ
Conexão elétrica: pinos Kovar revestidos de ouro ou fios de alta temperatura de 100 mm

Parâmetros de desempenho

Parâmetro	Tipo	Max.	Unidade
Faixa de medição	Diâmetro ((G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
	Absoluto ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
	Selado	3500 KPaS
Não-Linearidade	± 0.15	± 0.3	% F.S.
Repetitividade	0.05	0.1	% F.S.
Histerese	0.05	0.1	% F.S.
Output de compensação zero	0 ± 1	0 ± 2	mV
Output em escala total (≤ 20 KPa)	50 ± 10	50 ± 30	mV
Fornecimento em escala total (≥ 35 kPa)	100 ± 10	100±30	mV
Cero deslocamento de temperatura. Drift (≤20KPa)	± 1	± 2	% F.S.
Temperatura de deslocamento zero. Drift (≥ 35 kPa)	± 0.5	± 1	% F.S.
Desvio de temperatura em escala total (≤ 20 KPa)	± 1	± 2	% F.S.
Desvio de temperatura em escala total (≥ 35 kPa)	± 0.5	± 1	% F.S.
Temperatura compensada (≤ 20 KPa)	0 ~ 50 oC
Temperatura compensada (≥ 35 kPa)	0 ~ 70 oC
Temperatura de funcionamento	-20 a 80 oC
Temperatura de armazenamento	-40 a 125 oC
Sobrecarga admissível	Tomar o valor menor entre 3 vezes a escala completa ou 120MPa
Pressão de explosão	5x a escala completa
Estabilidade a longo prazo	0.2 % F.S./ano
Material do diafragma	316L
Resistência ao isolamento	≥ 200MΩ 100VDC
Vibração	Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque.	100 g, 11 ms
Tempo de resposta	≤ 1 ms
Selo de anel O	Goma nitrílica ou goma fluorada
Meio de enchimento	Óleo de silício
Peso	~ 150 g

Os parâmetros são testados nas seguintes condições: 1,5 mA @ 25°C

Esboço Construção

Conexão elétrica e compensação

Exemplos de seleção

Dicas para encomendar

Garantir o ajuste adequado entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar a hermeticidade necessária
Durante a montagem da carcaça, manter o alinhamento vertical e aplicar uma pressão uniforme para evitar bloqueio ou danificar a placa de compensação

Se o meio de medição não for compatível com o diafragma do núcleo e com o material da caixa (316L), fornecer instruções especiais ao encomendar
Evitar pressionar o diafragma do sensor com as mãos ou objetos afiados para evitar danos por deformação ou perfuração
Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos
Referir-se-á ao rótulo do núcleo real para quaisquer alterações na configuração do alfinete

Informações sobre a empresa

Perguntas Frequentes

Quais são as características dos seus sensores de pressão?

Alta precisão, durabilidade e excelente desempenho.

Posso personalizar especificações especiais?

Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas.

Qual é a sua capacidade de produção?

As nossas instalações de fabrico podem produzir até 30 000 transmissores de sensores de pressão por mês, capazes de atender a grandes encomendas.Entre em contato com a nossa equipa de vendas com antecedência para a produção e entrega agendamento.

Qual é o período típico de entrega?

5-8 dias úteis para modelos normais.

Qual é o preço dos produtos?

Preços competitivos com descontos disponíveis para encomendas a granel ou parceiros a longo prazo.

Qual é a garantia dos seus produtos e serviço pós-venda?

Garantia de 24 meses após o envio. Apoio pós-venda responde dentro de 24 horas, com instruções remotas de rede de PC disponíveis.
