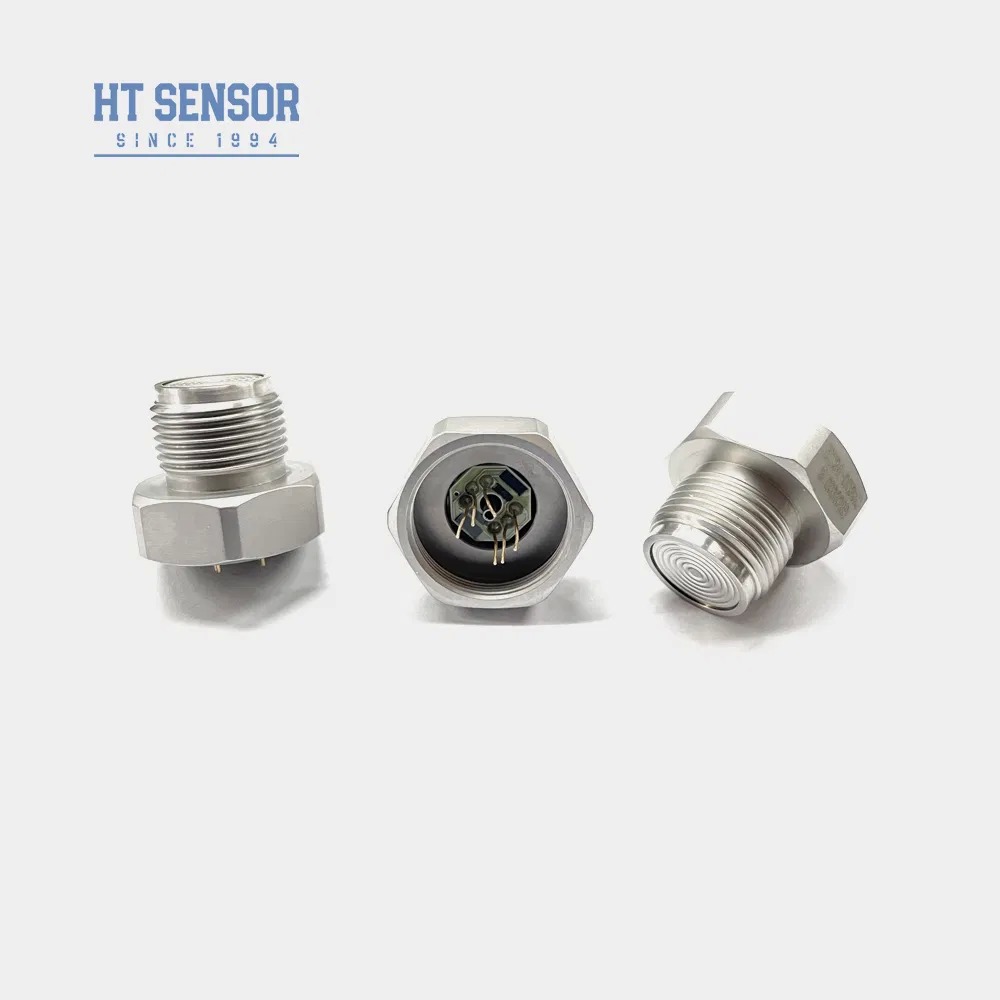

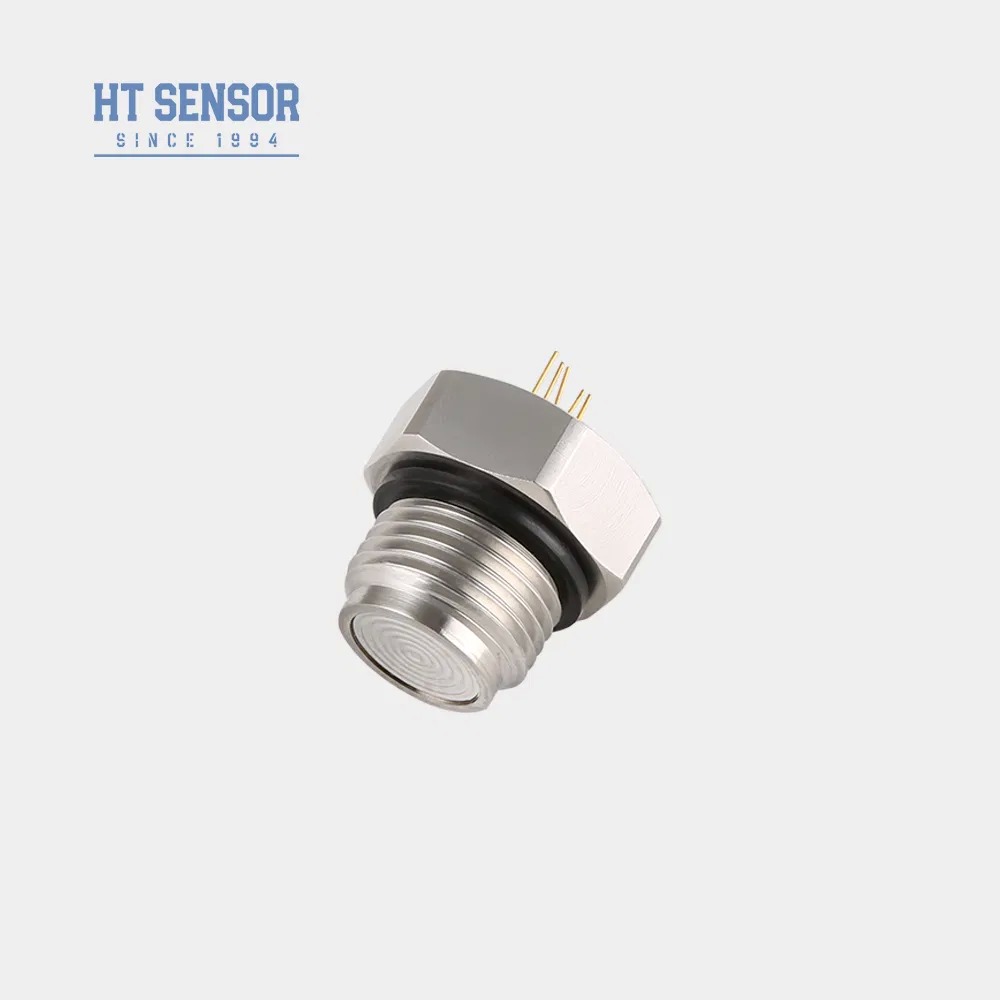

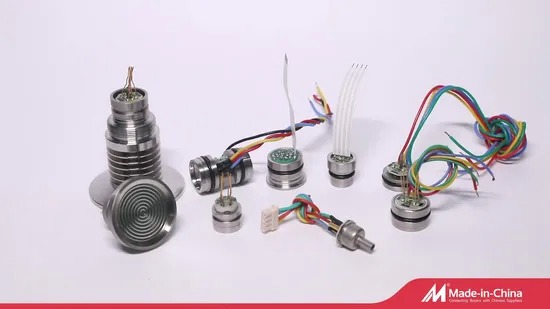

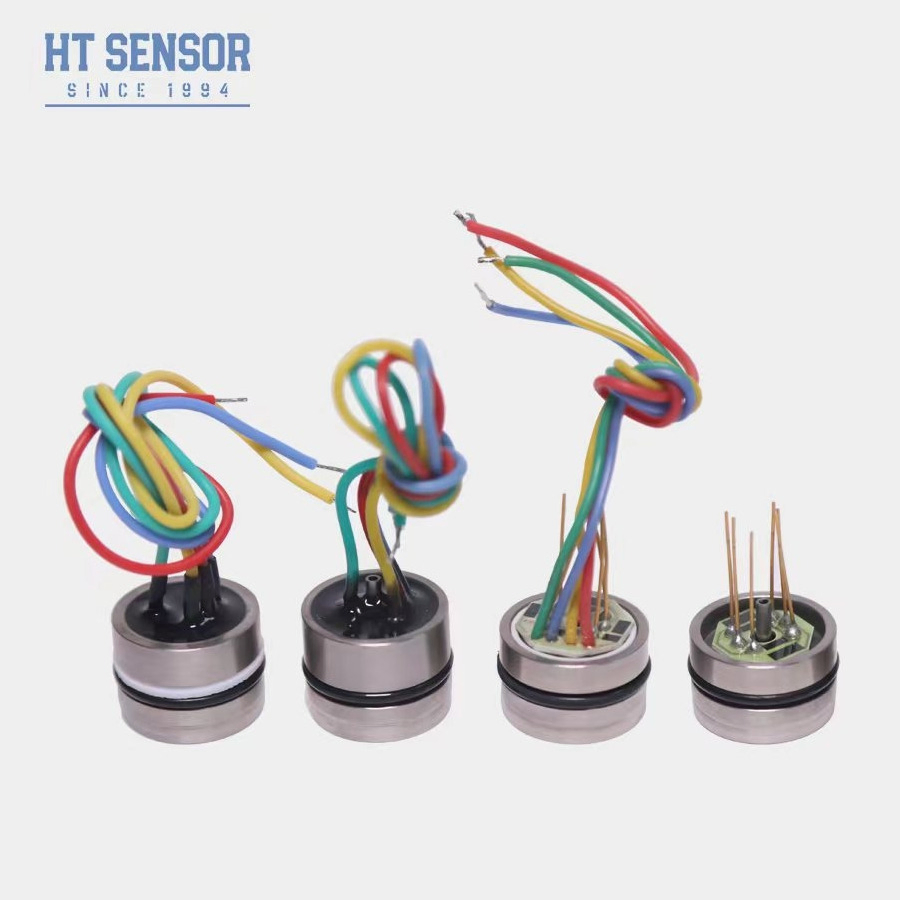

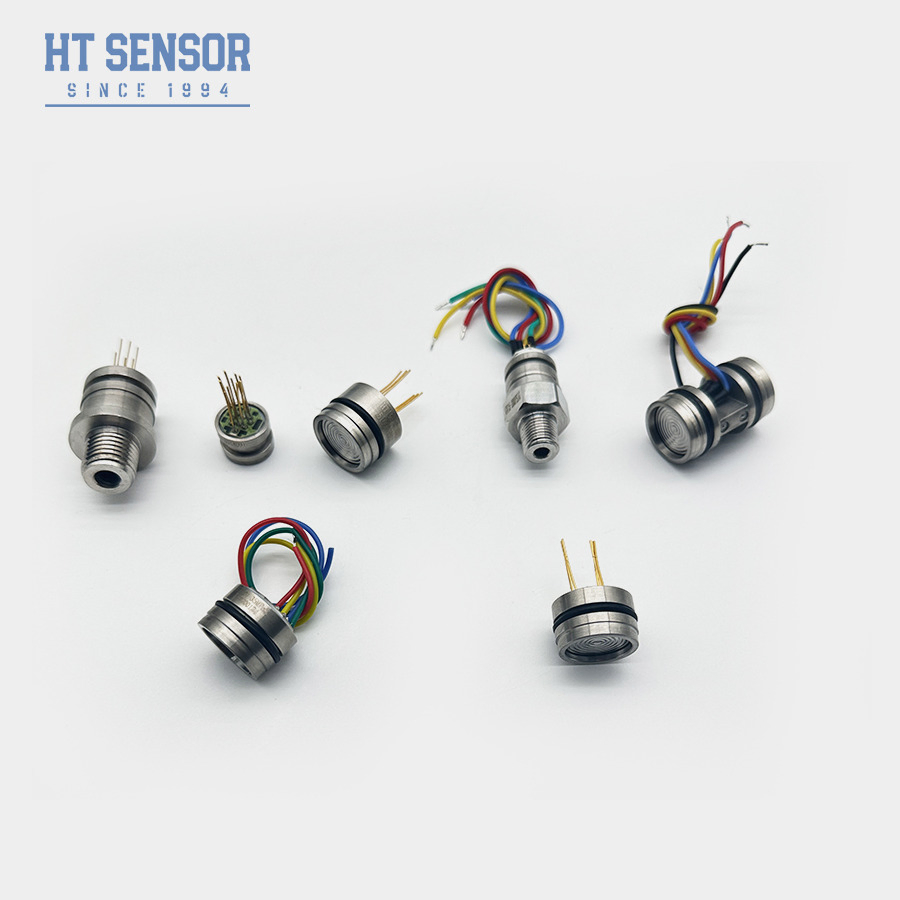

Sensor de Pressão com Diafragma Flush HT24 com Chip Sensor de Silício Difundido Altamente Estável
Visão Geral do Produto
O Sensor de Pressão Piezoresistivo de Silício HT24 apresenta um design de diafragma flush com um chip de silício difundido altamente estável. A pressão é transmitida para o chip sensível através de um diafragma de aço inoxidável e óleo de silicone selado, garantindo que o chip sensível nunca entre em contato direto com o meio medido. Esta estrutura de diafragma plano proporciona fácil limpeza e alta confiabilidade, tornando-o ideal para aplicações em alimentos, bebidas, farmacêutica e higiene.
Principais Características
- Tecnologia avançada com carcaça de aço inoxidável 316L e materiais de diafragma premium, incluindo titânio e Hastelloy
- Circuitos de filme espesso para compensação precisa de temperatura e correção de ponto zero
- Confiabilidade, repetibilidade e estabilidade excepcionais
- Estrutura de diafragma flush para fácil limpeza e manutenção
Aplicações
- Medição de pressão de gás e líquido não corrosivos com compatibilidade com aço inoxidável 316L
- Indústria de processamento de alimentos e bebidas
- Sistemas de controle de processos industriais
- Fabricação farmacêutica
Desempenho Elétrico
Parâmetros de Desempenho
| Parâmetro |
Típico |
Máx |
Unidade |
| Não Linearidade |
±0.15 |
±0.3 |
%F.S |
| Repetibilidade |
0.05 |
0.1 |
%F.S |
| Histerese |
0.05 |
0.1 |
%F.S |
| Saída de Offset Zero |
0±1 |
0±2 |
mV |
| Saída de Escala Completa (≤20KPa) |
50±10 |
50±30 |
mV |
| Saída de Escala Completa (≥35kPa) |
100±10 |
100±30 |
mV |
| Deriva de Temperatura de Offset Zero (≤20KPa) |
±1 |
±2 |
%F.S |
| Deriva de Temperatura de Offset Zero (≥35kPa) |
±0.5 |
±1 |
%F.S |
| Deriva de Temperatura de Escala Completa (≤20KPa) |
±1 |
±2 |
%F.S |
| Deriva de Temperatura de Escala Completa (≥35kPa) |
±0.5 |
±1 |
%F.S |
| Temp. Compensada. (≤20KPa) |
0~50 |
- |
ºC |
| Temp. Compensada. (≥35kPa) |
0~70 |
- |
ºC |
| Temperatura de Operação |
-20~80 |
- |
ºC |
| Temperatura de Armazenamento |
-40~125 |
- |
ºC |
| Estabilidade a Longo Prazo |
0.2 |
- |
F.S/Ano |
| Resistência de Isolamento |
≥200MΩ 100VDC |
- |
- |
| Tempo de Resposta |
≤1ms |
- |
- |
Especificações Adicionais
Sobrecarga Permitida: Pegue o valor menor entre 3 vezes a escala completa ou 120MPa
Pressão de Ruptura: 5X a escala completa
Material do Diafragma: 316L
Vibração: Sem alteração sob condições de 10gRMS, 20Hz a 2000Hz
Choque: 100g,11ms
Vedação do Anel O: Borracha nitrílica ou borracha fluorada
Meio de Preenchimento: Óleo de Silicone
Peso: ~55g
Faixas de Medição
Manométrica (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absoluta (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Selada (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
Construção do Contorno
Conexão Elétrica e Compensação
Exemplos de Seleção
Dicas de Pedido
- Certifique-se do ajuste adequado entre o tamanho do núcleo e a carcaça do transmissor durante a montagem para obter a estanqueidade necessária
- Durante a montagem da carcaça, mantenha o alinhamento vertical e aplique pressão uniforme para evitar emperramento ou danos na placa de compensação
- Forneça instruções especiais ao fazer o pedido se o meio medido não for compatível com o diafragma do núcleo e o material da carcaça (316L)
- Evite pressionar o diafragma do sensor com as mãos ou objetos pontiagudos para evitar danos por deformação ou perfuração
- Mantenha a porta de pressão dos núcleos de pressão manométrica aberta para a atmosfera e evite a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa
- Consulte a etiqueta no núcleo real para a configuração dos pinos
