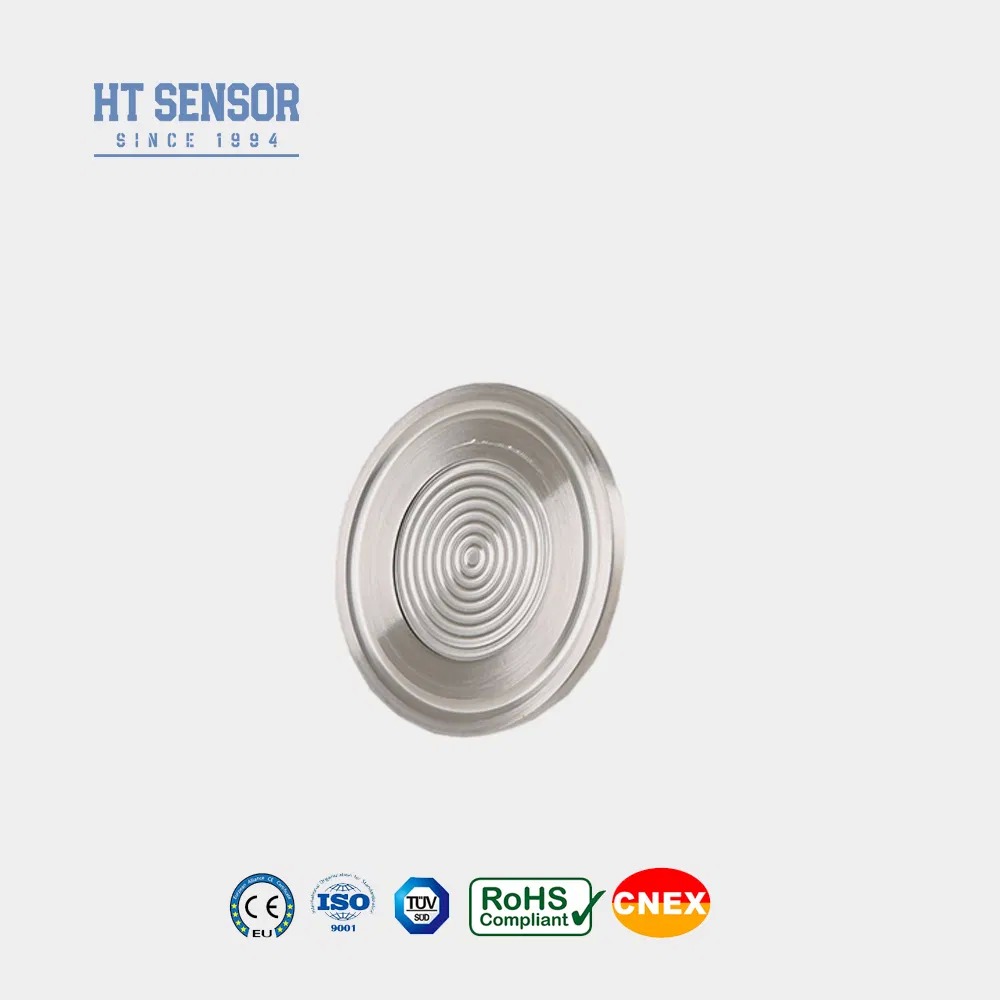

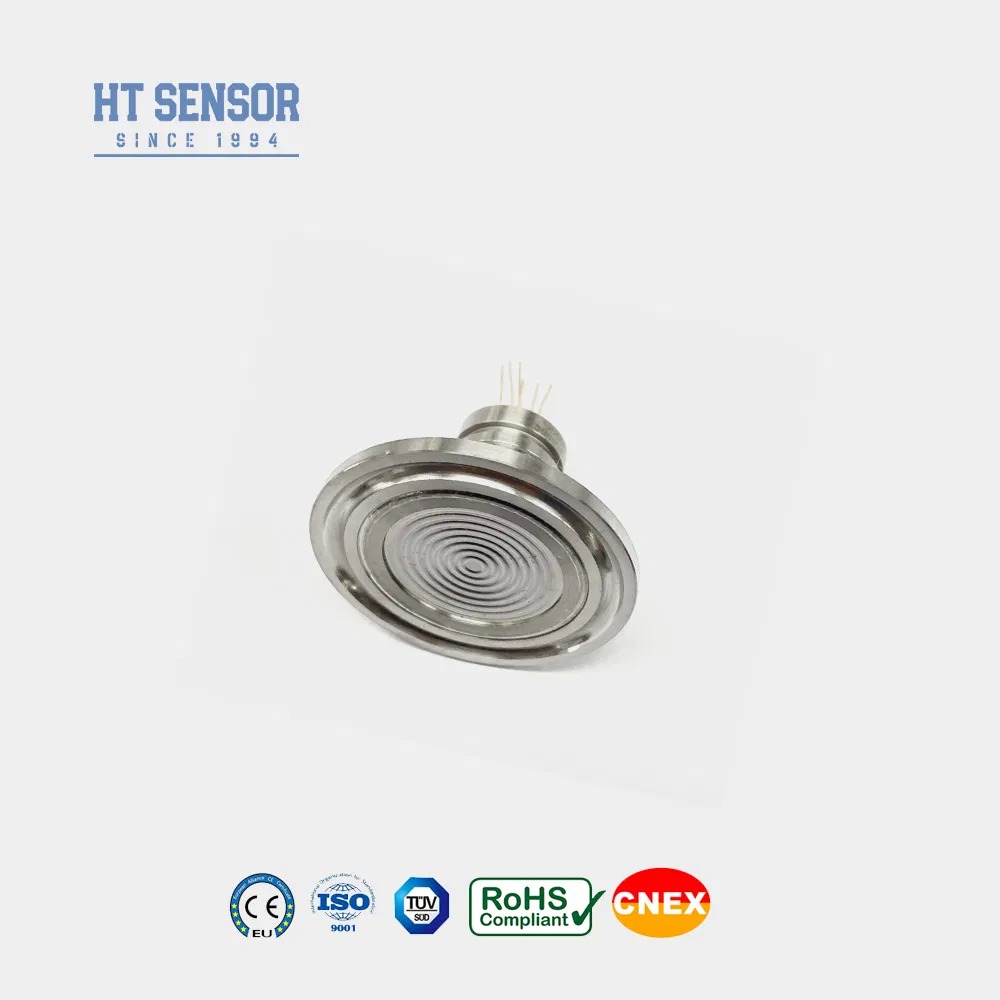

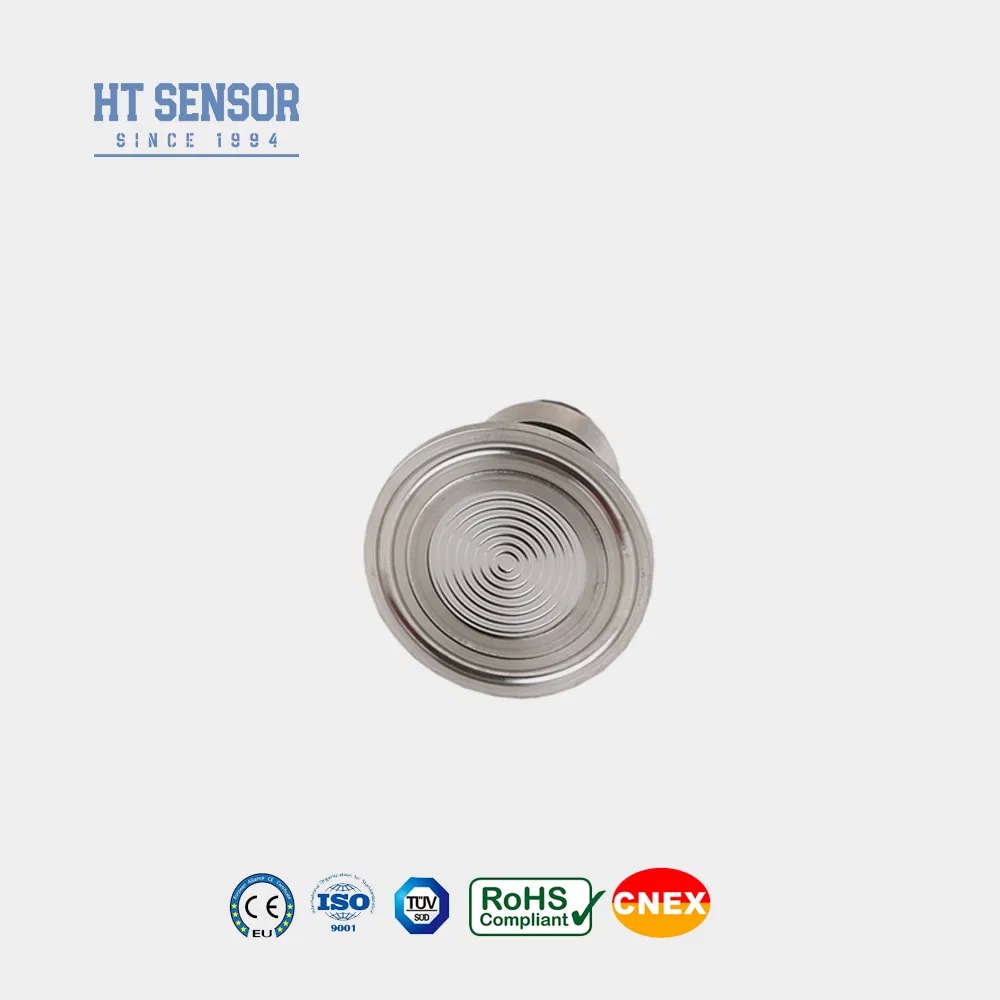

Sensor de nível de diafragma exposto de pinça de 50,4 mm para sensor de transdutor de pressão
Product Details
| Modelo NÃO.: | HT-IQ | Para: | Transmissor de pressão de silício difuso |
|---|---|---|---|
| Tipo de sinal de saída: | Tipo analógico | Material: | Aço inoxidável |
| Tipo de fiação: | Quatro fios | Meio de medição: | Gás e líquidos |
| Personalizado: | Personalizado | Poder: | 1,5mA/10VCC |
| Saída: | sinal do milivolt | Conexão: | braçadeira 50,4 |
| Compensação de temperatura: | 0-70 | Pacote de Transporte: | caixa |
| Especificação: | 50.4 mm | Origem: | China |
| Destacar |
50Sensor de pressão da pinça de.4 mm,Sensor de nível do diafragma exposto,Sensor de transdutor de pressão com garantia |
||
Product Description
Sensor de pressão piezoresistivo de silício HT-IQ
Introdução:
O HT-IQ é um sensor de pressão de diafragma flush equipado com um chip de silício difuso altamente estável. A pressão é transmitida ao chip sensor através de um diafragma de aço inoxidável e óleo de silicone selado, garantindo que não haja contato direto entre o chip e o meio medido. Apresentando um design de diafragma plano, este sensor é fácil de limpar e altamente confiável, tornando-o adequado para aplicações em indústrias como processamento de alimentos e higiene.
- Utilizando tecnologia avançada e carcaça de aço inoxidável 316L, juntamente com materiais como titânio e Hastelloy para o diafragma
- Empregando circuitos de filme espesso para compensação de temperatura e ponto zero correção0,05
- confiabilidade, repetibilidade e estabilidade excepcionais
- Estrutura de diafragma flush, o que facilita a limpeza
- Adequado para medir pressão de gás e líquido não corrosivos com compatibilidade com aço inoxidável 316LIndústria de alimentos e bebidas
- Controle de processos industriais
- Indústria farmacêutica
- Desempenho elétrico
- Impedância de entrada : 2.5KΩ~6KΩ
- Impedância de saída: 2.5KΩ~6KΩ

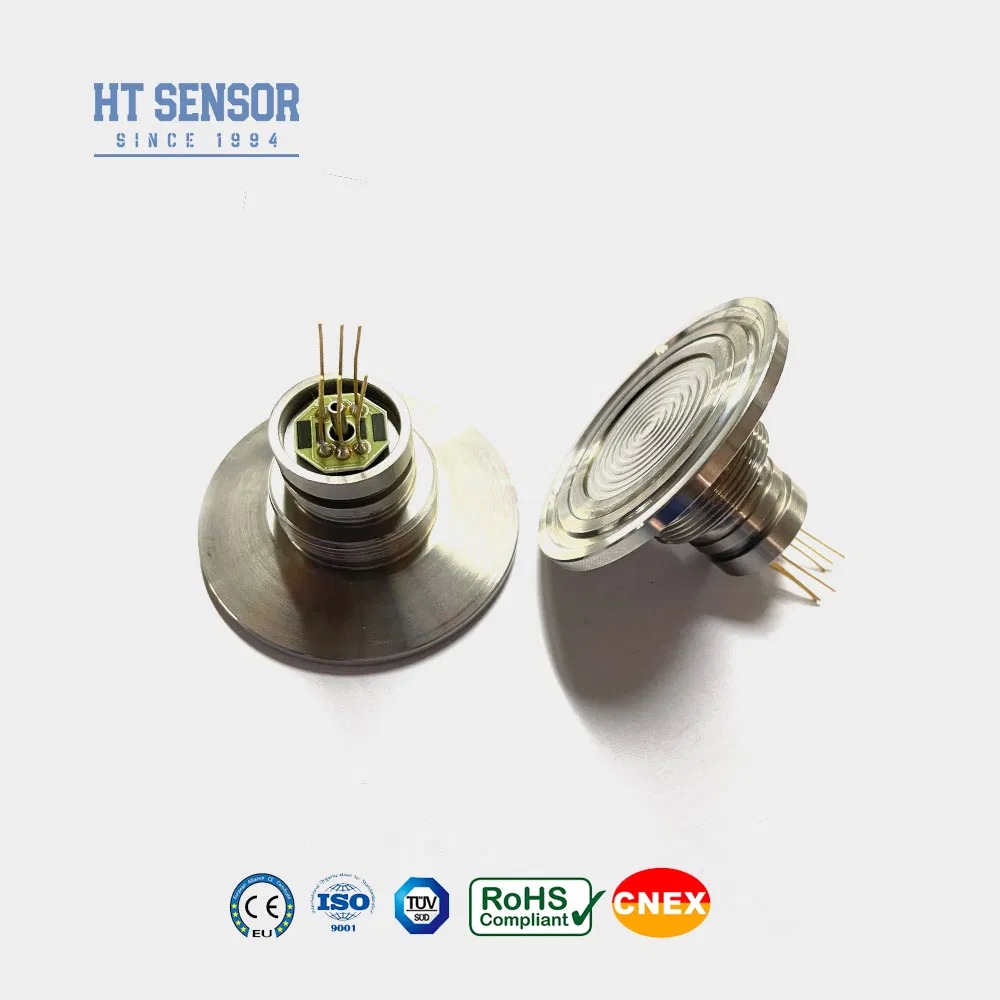

- Conexão elétrica: Pinos Kovar banhados a ouro ou fios de alta temperatura de 100 mm.
- Parâmetros de desempenho:
| Faixa de medição | |||||
|---|---|---|---|---|---|
| Medidor (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | Absoluto (A) | |||
| 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | Selado (S) | ||||
| 3500KPaS | Típico | ||||
| Máx | Unidade | Não linearidade | |||
| ≤20KPa | ±0,3 | %F.S | Temperatura compensada | ||
| 0,05 | 0,1 | %F.S | Temperatura compensada | ||
| 0,05 | 0,1 | %F.S | Temperatura compensada | ||
| ≤20KPa | 0±2 | mV | Desvio de temperatura de deslocamento zero | ||
| ≤20KPa | 0~50 | 50±30 | mV | Desvio de temperatura de deslocamento zero | |
| 0~70 | 100±30 | mV | Desvio de temperatura de deslocamento zero | ||
| ≤20KPa | 0~50 | %F.S | %F.S | Temperatura compensada | |
| 0~70 | ±1 | %F.S | Temperatura compensada | ||
| ≤20KPa | 0~50 | %F.S | %F.S | Temperatura compensada | |
| 0~70 | ±1 | %F.S | Temperatura compensada | ||
| ≤20KPa | 0~50 | ºC | Sobrecarga admissível | ||
| 0~70 | ºC | Sobrecarga admissível | |||
| -20~80 | ºC | Sobrecarga admissível | |||
| -40~125 | ºC | Sobrecarga admissível | |||
| Tome o valor menor entre 3 vezes a escala total ou 120MPa | Pressão de ruptura | ||||
| 5X a escala total | Estabilidade a longo prazo | ||||
| 0,2 % | F.S/Ano | Material do diafragma | |||
| 316L | Resistência de isolamento | ||||
| ≥200MΩ 100VDC | Vibração | ||||
| Sem alteração em condições de 10gRMS, 20Hz a 2000Hz | Choque | ||||
| 100g,11ms | Tempo de resposta | ||||
| ≤1ms | Vedação do anel O | ||||
| Borracha nitrílica ou borracha fluorada | Meio de enchimento | ||||
| Óleo de silicone | Peso | ||||
| ~150g | Os parâmetros são testados nas seguintes condições: 1,5mA @25°C | ||||
| Construção do contorno | |||||
| Dimensão | |
| Exemplos de seleção |
|
| Dicas de pedido |
| 1. Preste atenção ao ajuste entre o tamanho do núcleo e a carcaça do transmissor durante a montagem para obter a |
2. Durante a montagem da carcaça, certifique-se de que ela esteja alinhada verticalmente e aplique pressão uniforme para evitar emperramento ou danos na placa de compensação.
3. Se o meio medido não for compatível com o diafragma do núcleo e o material da carcaça (316L), instruções especiais devem ser fornecidas ao fazer o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou objetos pontiagudos para evitar danos ao núcleo devido à deformação ou perfuração do diafragma.
5. Mantenha a porta de pressão do núcleo de pressão manométrica aberta para a atmosfera e evite a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6. Se houver alguma alteração nos pinos de chumbo, siga o rótulo no núcleo real para referência.
Perguntas e respostas
| P: Quais são as principais características dos seus transmissores de sensor de pressão? |
-
R: Eles oferecem alta precisão, durabilidade robusta e desempenho confiável. Opções de personalização também estão disponíveis.
P: Você pode acomodar especificações especiais? -
R: Sim. Nossa equipe de engenharia pode desenvolver produtos personalizados para atender a requisitos específicos. Fornecemos serviços OEM e ODM.
P: Qual é a sua capacidade de produção? -
R: Nossas instalações podem produzir até 30.000 transmissores de sensor de pressão por mês, garantindo que possamos lidar com pedidos de grande volume. Recomendamos entrar em contato com nossa equipe de vendas com antecedência para confirmar o agendamento e garantir uma produção e entrega tranquilas.
P: Qual é o tempo de entrega típico? -
R: Os modelos padrão são entregues em 5 a 8 dias úteis. Os prazos de entrega para produtos personalizados podem variar.
P: Como seus produtos são precificados? Descontos estão disponíveis? -
R: Oferecemos preços competitivos, com descontos disponíveis para compras em massa ou parcerias de longo prazo.
P: Qual é a sua garantia do produto e a política de serviço pós-venda? -
R: Nossos produtos vêm com uma garantia de 24 meses a partir da data de envio. Nossa equipe de pós-venda responde às consultas em 24 horas e pode fornecer orientação remota via conexão de rede de PC, se necessário.
