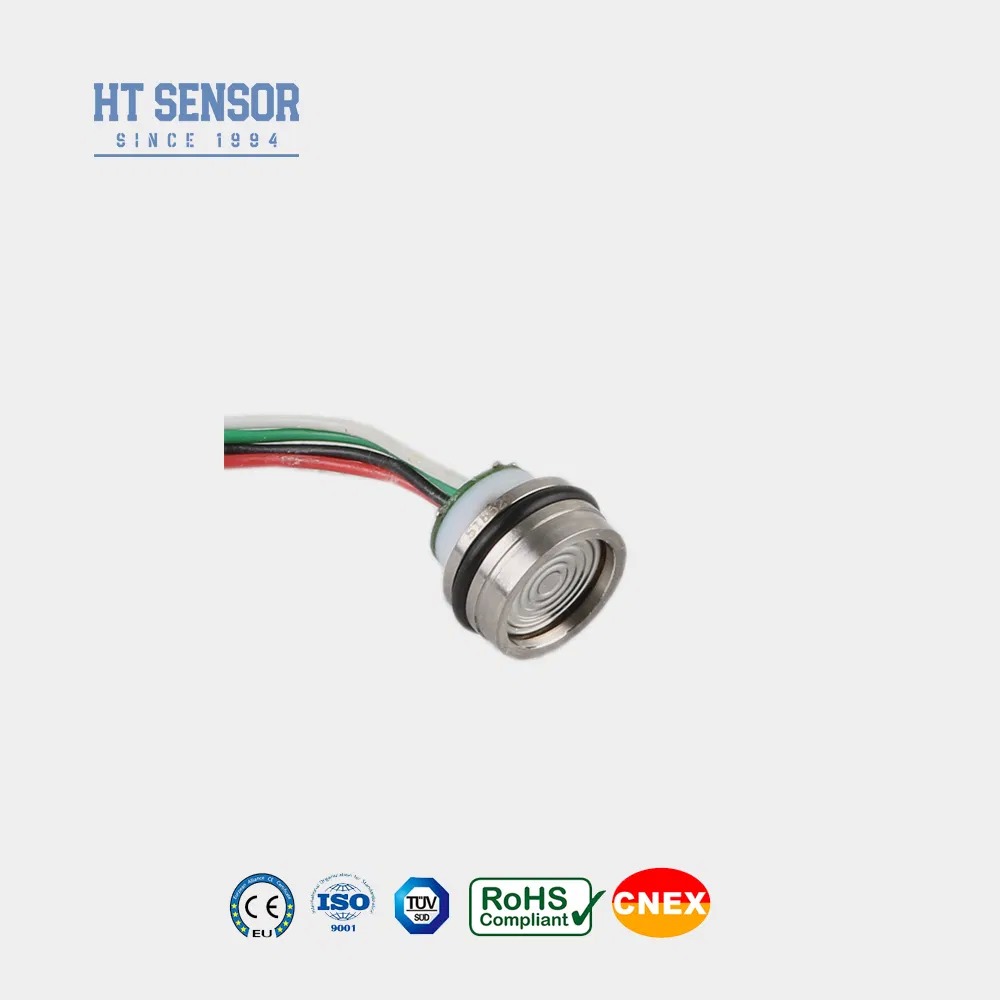

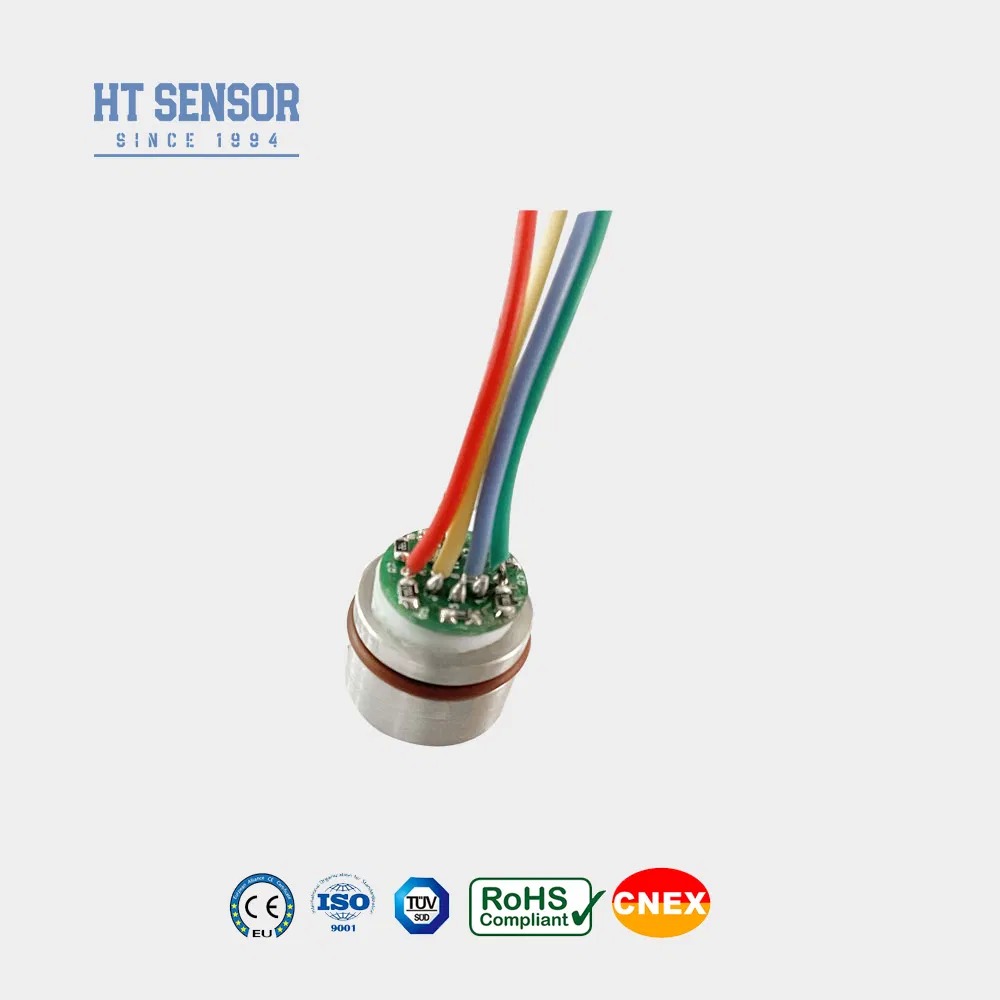

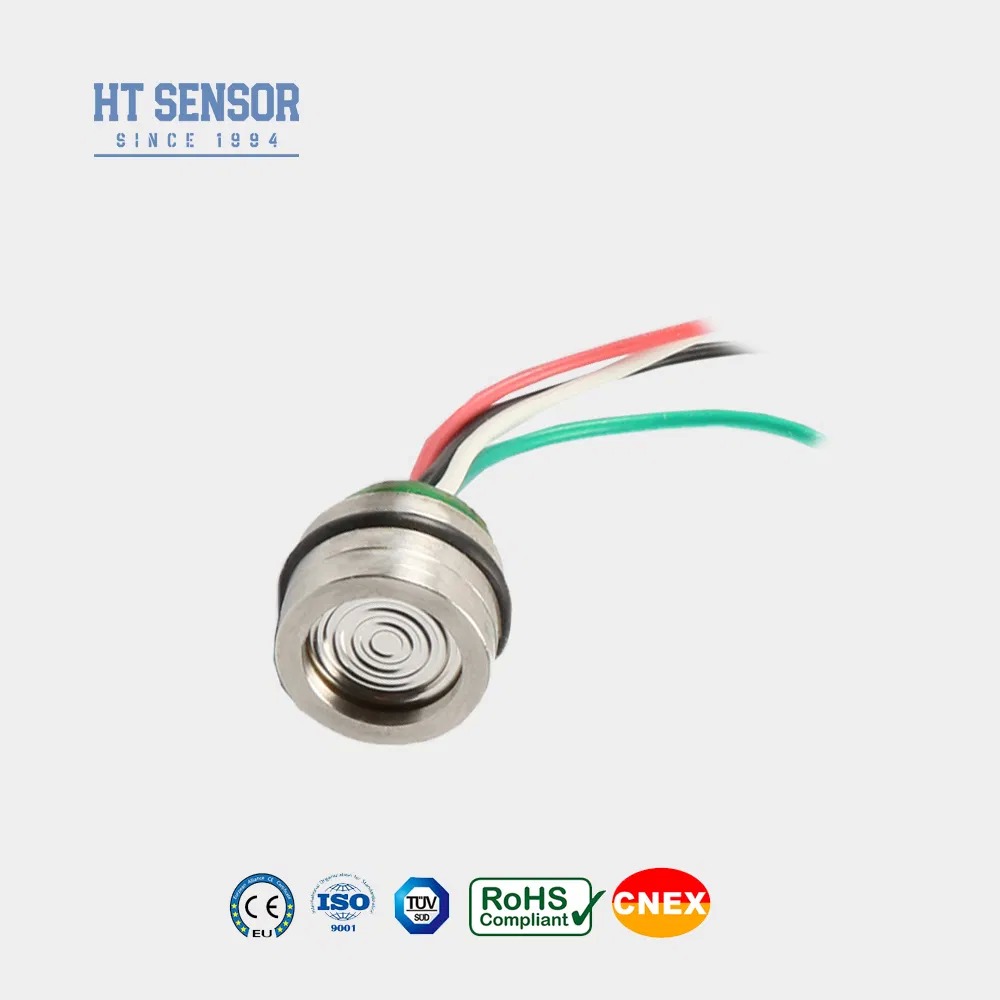

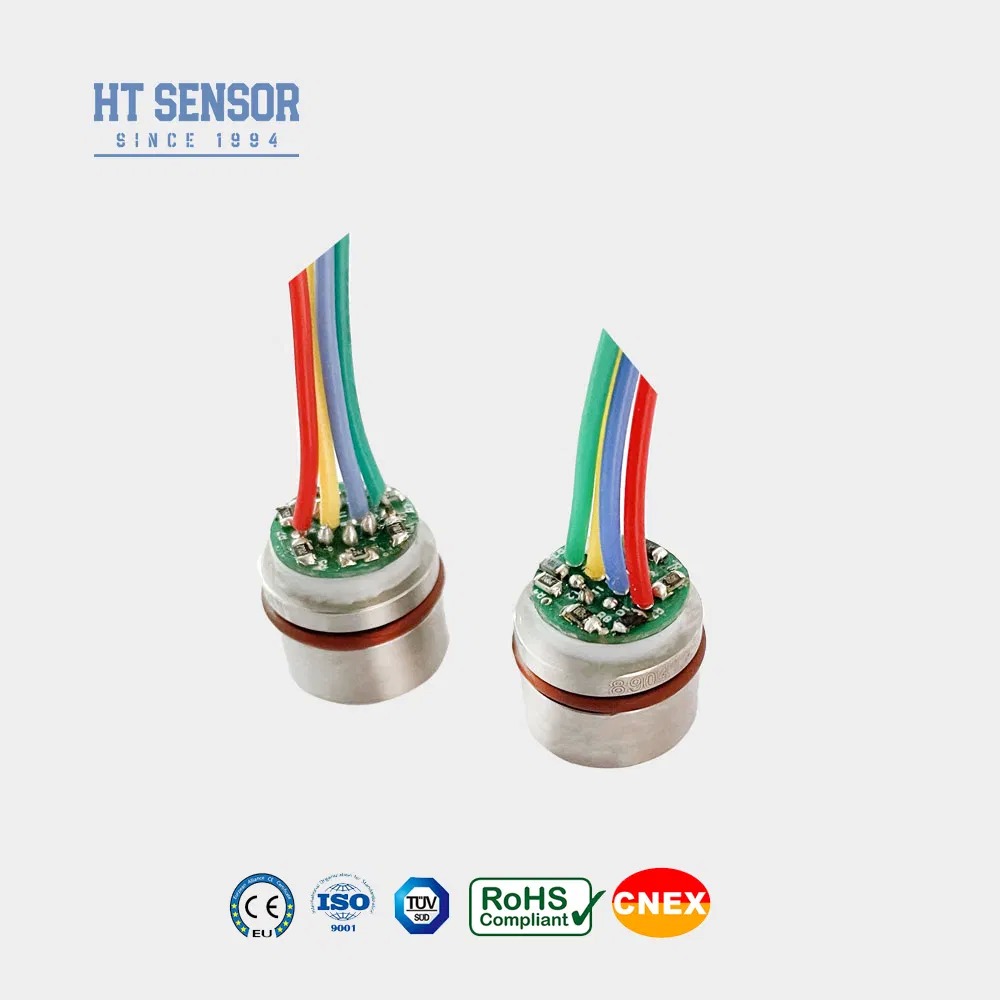

Sensor eletrônico de pressão de silício difuso compacto mini de 15 mm Núcleo do sensor
Product Details
| Modelo NÃO.: | HT15V | Para: | Transmissor de pressão de silício difuso |
|---|---|---|---|
| Material: | Aço inoxidável | Tipo de linha: | NÃO |
| Tipo de fiação: | Quatro fios | Meio de medição: | Gás e líquidos |
| Classificação IP: | IP65 | Personalizado: | Personalizado |
| Fornecer: | 5-10VDC | Saída: | mv sigal |
| Pacote de Transporte: | caixa | Especificação: | 15mm |
| Marca registrada: | HengTong | Código Hs: | 9026209090 |
| Destacar |
Mini sensor de pressão de 15 mm,Sensor de pressão de silício difuso,Sensor eletrônico de pressão compacto |
||
Product Description
HT15V Sensor de pressão piezoresistivo de silício
Introdução:
O HT15V é um sensor de pressão piezorresistivo de silício com um núcleo de elemento de silício difuso altamente estável.Emprega o efeito piezorresistivo do silício difuso para medição precisa de pressões de líquido e gásEste sensor encontra uma ampla utilização em várias aplicações, incluindo compressores de ar e sistemas de refrigeração.
Características do produto:
- Utiliza tecnologia avançada e é encapsulado em um 316L de aço inoxidávelhabitação
- Ampla gama de medição 0~350KPa~40MpaS
- Alta fiabilidade e excelente estabilidade
- Fornecimento de tensão constante
- Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
- Design compacto, ideal para aplicações com espaço limitado
- Utilizados em sistemas de controlo de processos para controlo e controlo da pressão
- Comumente utilizado em sistemas de refrigeração e compressores de ar para medição de pressão
- Fornecimento de energia: ≤10VDC
- Voltagem de saída de modo comum: 50% da entrada (típica)
- Impedância de entrada:4KΩ~20KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita
| Parâmetros de desempenho: | |||||
|---|---|---|---|---|---|
| Faixa de medição | Diâmetro ((G) | 350KPa,1000KPa,2000Kpa | |||
| Absoluto ((A) | 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA | ||||
| Selado | 3500 KPaS, 7 MPaS, 10 MPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | 100 ± 1 | 100 ± 2 | mV | ||
| Temperatura de deslocamento zero. | ± 0.8 | ± 2 | % F.S. | ||
| Temperatura de escala completa. | ± 0.8 | ± 2 | % F.S. | ||
| Temporário compensado. | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 80MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 20 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 10V @ 25oC | |||||
| Conexão elétrica e compensação |
|
| Exemplos de seleção |
| Dicas de encomenda |
Ar necessário Apegamento
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou materiais corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
