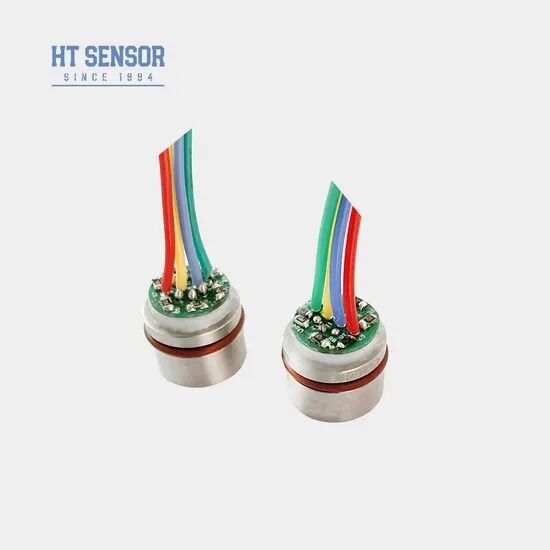

5VDC 10mv/V Sensor de pressão de silício compacto difuso Núcleo 15mm Mini Sensor Sensor de pressão de silício
Product Details
| Modelo NÃO.: | HT15V | Para: | Sensor de pressão de silício difuso |
|---|---|---|---|
| Tipo de sinal de saída: | Tipo analógico | Material: | Aço inoxidável |
| Tipo de fiação: | Quatro fios | Meio de medição: | Gás e líquidos |
| Personalizado: | Personalizado | Palavras-chave: | Mini Sensor |
| Fornecer: | 5-10VDC | Saída: | mv sigal |
| Pacote de Transporte: | caixa | Especificação: | 15mm |
| Origem: | China | Código Hs: | 9026209090 |
| Destacar |
Sensor de pressão compacto de 5VDC,núcleo de sensores de pressão de silício difuso,Mini-transmissor de pressão de 15 mm |
||
Product Description

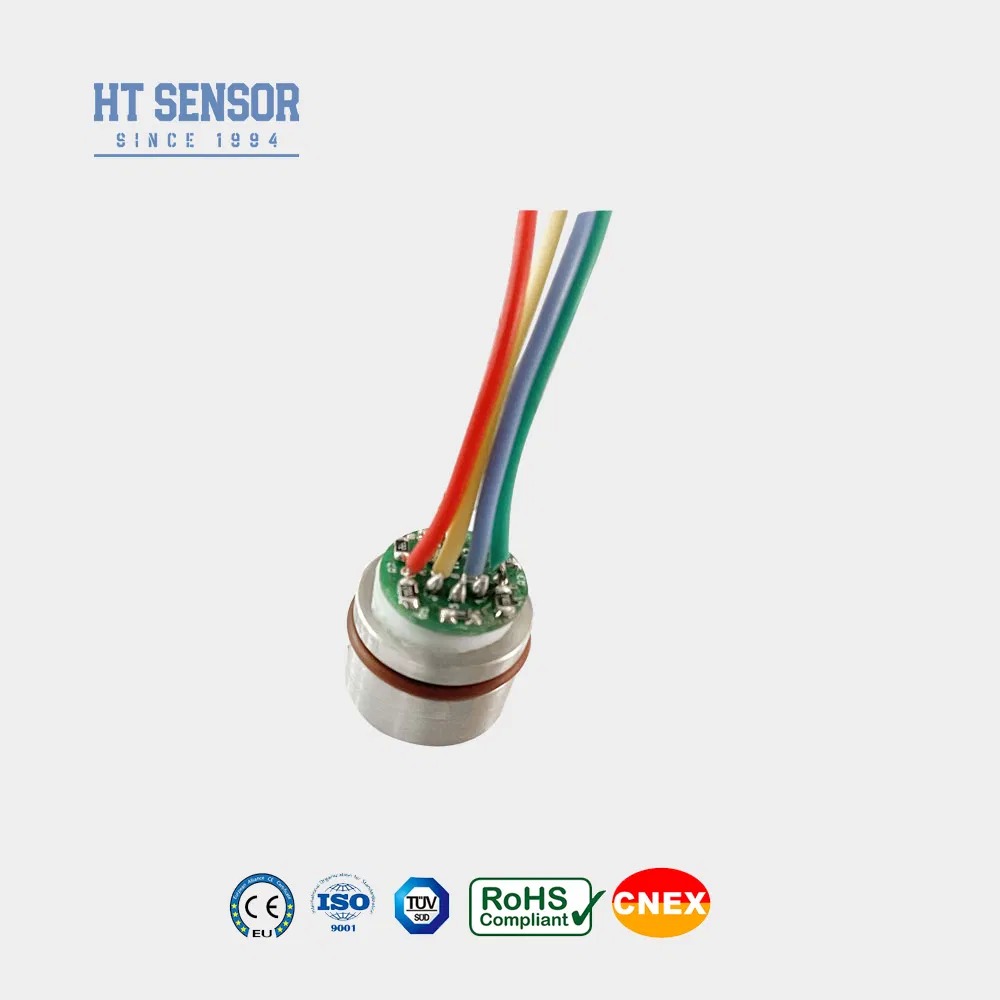

Sensor de pressão piezoresistivo de silício HT15V
Introdução:
HT15V é um sensor de pressão de calibre de tensão de silício, com seu componente principal sendo um elemento de silício difuso altamente estável. Este sensor utiliza o efeito piezoresistivo do silício difuso para medir com precisão a pressão de líquidos e gases. Ele converte o sinal de pressão em um sinal de tensão mensurável. Este sensor é amplamente utilizado em vários campos, como compressores de ar e sistemas de refrigeração.
Características do ProdutoFonte de alimentação: ≤10VDC.
- Utiliza tecnologia avançada e é encapsulado em um invólucro de aço inoxidável 316LAmpla faixa de medição 0~350KPa~60MpaS
- Alta confiabilidade e excelente estabilidade
- ±0.8
- Aplicações
- Seu design compacto o torna ideal para aplicações com espaço limitado, enquanto sua confiabilidade suporta o monitoramento e controle de pressão em sistemas de processo.
- Este produto também é comumente usado para medição de pressão em sistemas de refrigeração e compressores de ar.
- Desempenho elétrico
- Saída de tensão de modo comum: 50% da entrada (típico).
- Impedância de entrada: 4KΩ~20KΩ.
- Impedância de saída: 2.5KΩ~6KΩ.
- Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita.
- Parâmetros de desempenho:
| Faixa de medição | |||||
|---|---|---|---|---|---|
| Calibre (G) | 350KPa, 1000KPa, 2000Kpa | Absoluto (A) | |||
| 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | Selado (S) | ||||
| 3500KPaS, 7MPaS, 10MPaS | Típico | ||||
| Máx | Unidade | Não linearidade | |||
| ±0.8 | ±0.3 | %F.S | Temperatura compensada | ||
| 0.05 | 0.1 | %F.S | Temperatura compensada | ||
| 0.05 | 0.1 | %F.S | Temperatura compensada | ||
| ±0.8 | 0±2 | mV | Desvio de temperatura de deslocamento zero | ||
| ±0.8 | 100±2 | mV | Desvio de temperatura de deslocamento zero | ||
| ±0.8 | ±2 | %F.S | Temperatura compensada | ||
| ±0.8 | ±2 | %F.S | Temperatura compensada | ||
| 0~70 | ºC | Sobrecarga admissível | |||
| -20~80 | ºC | Sobrecarga admissível | |||
| -40~125 | ºC | Sobrecarga admissível | |||
| Tome o valor menor entre 3 vezes a escala total ou 80MPa | Pressão de ruptura | ||||
| 5X a escala total | Estabilidade a longo prazo | ||||
| 0.2 % | F.S/Ano | Material do diafragma | |||
| 316L | Resistência de isolamento | ||||
| ≥200MΩ 100VDC | Vibração | ||||
| Sem alteração em condições de 10gRMS, 20Hz a 2000Hz | Choque | ||||
| 100g,11ms | Vedação do anel O | ||||
| Borracha de nitrila ou borracha fluorada | Meio de enchimento | ||||
| Óleo de silicone | Peso | ||||
| ~20g | Os parâmetros são testados nas seguintes condições: 10V @25ºC | ||||
| Construção do contorno | |||||
| Dimensão | |
| Conexão elétrica e compensação | |
| Exemplos de seleção |
|---|
|
| Dicas de pedido |
| Durante a instalação, garanta a folga adequada entre o núcleo e a carcaça do transmissor para atender aos requisitos de estanqueidade especificados. |
- Ao montar a carcaça, mantenha o alinhamento vertical e aplique pressão uniformemente para evitar emperramento ou danos à placa de compensação.
- Certifique-se de que o meio medido seja compatível com o diafragma do núcleo e o material da carcaça (aço inoxidável 316L).
- Não pressione o diafragma do sensor com as mãos ou objetos pontiagudos, pois a deformação ou perfuração pode causar danos internos ao núcleo.
- Mantenha a porta de pressão do núcleo de pressão do manômetro aberta para a atmosfera e evite que umidade, vapor ou meios corrosivos entrem na câmara de pressão negativa.
- Se forem necessárias modificações na fiação dos pinos, consulte sempre a etiqueta anexada ao núcleo real para obter as conexões corretas.
- Perguntas e Respostas
| 1.Q: Quais são as características dos seus transmissores de sensor de pressão? |
6.Q: Qual é a garantia dos seus produtos? E serviço pós-venda?
6.Q: Qual é a garantia dos seus produtos? E serviço pós-venda?
