Sensor HT 10VDC Potência HT15V Sensor de pressão de silício Sensor de nível Célula
Product Details
| Modelo NÃO.: | HT15V | Para: | Transmissor de pressão de silício difuso |
|---|---|---|---|
| Material: | Aço inoxidável | Tipo de fiação: | Quatro fios |
| Meio de medição: | Gás e líquidos | Classificação IP: | IP65 |
| Personalizado: | Personalizado | Palavras-chave: | Mini Sensor |
| Fornecer: | 5-10VDC | arame: | fio de silicone de 13mm |
| Saída: | mv sigal | Pacote de Transporte: | caixa |
| Especificação: | 15mm | Marca registrada: | HengTong |
| Origem: | China | Código Hs: | 9026209090 |
| Destacar |
Sensor de pressão de silício HT15V,Sensor de nível de potência 10VDC,Sensor de transmissão de pressão HT |
||
Product Description

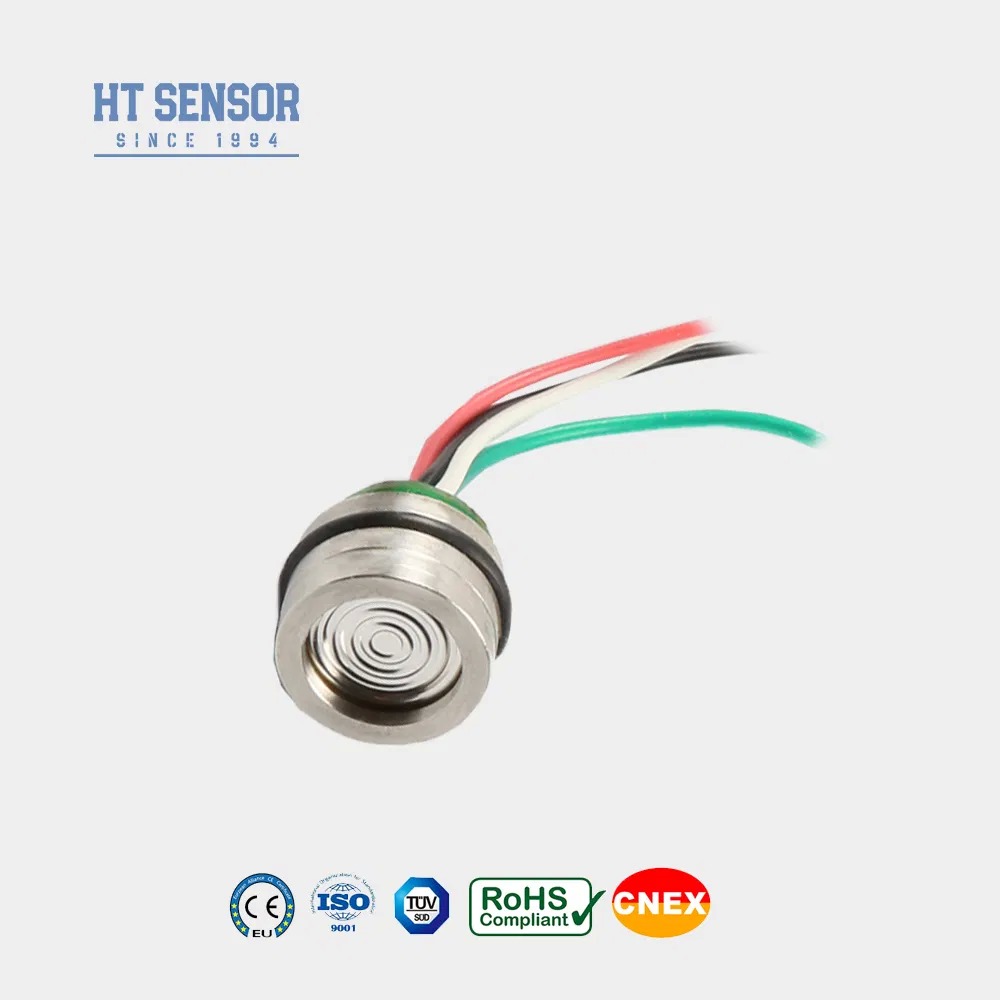

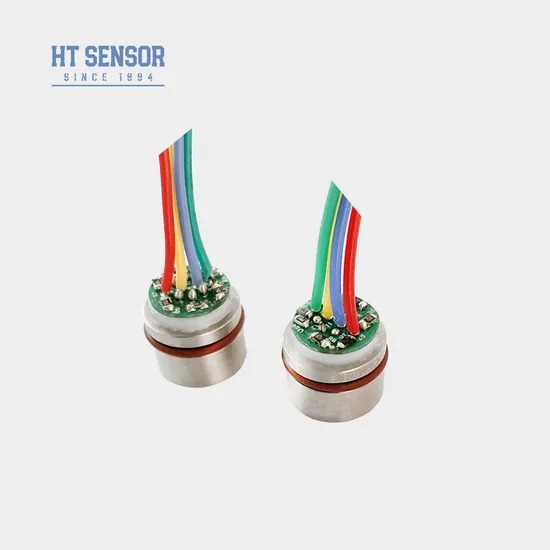

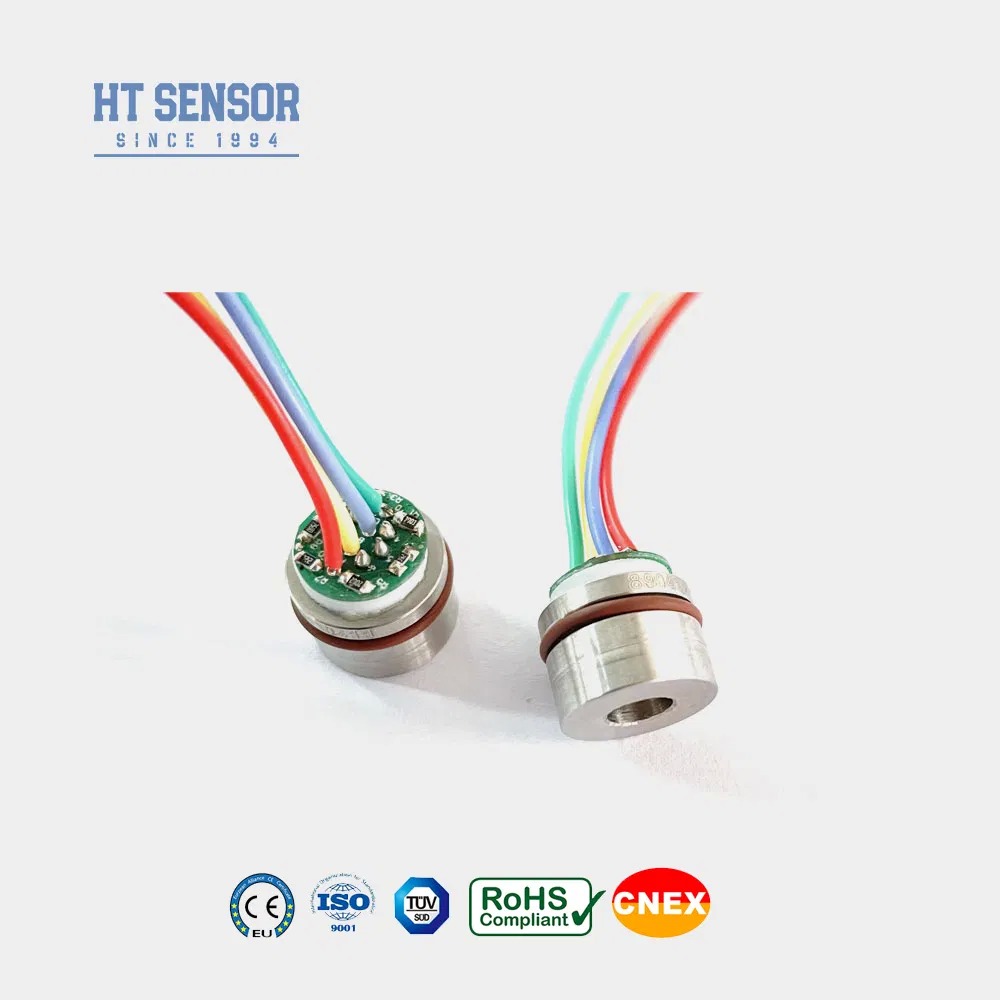

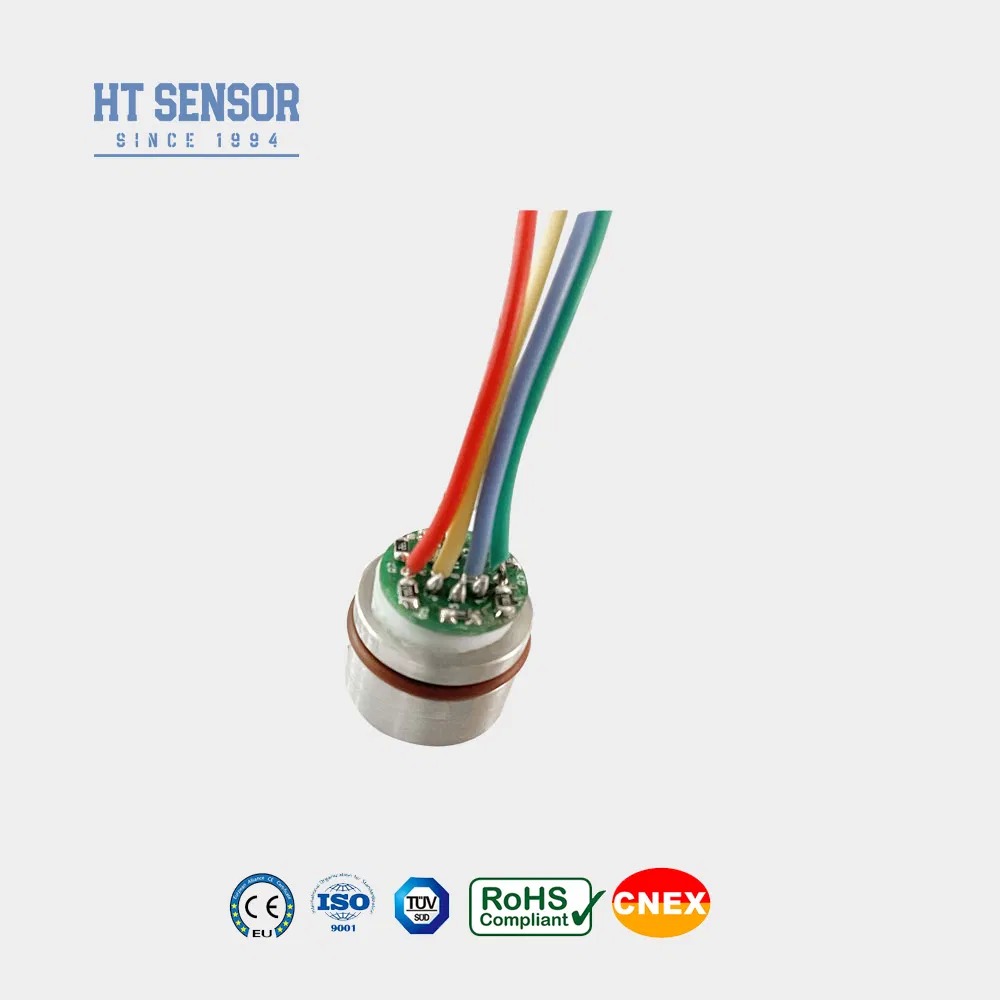

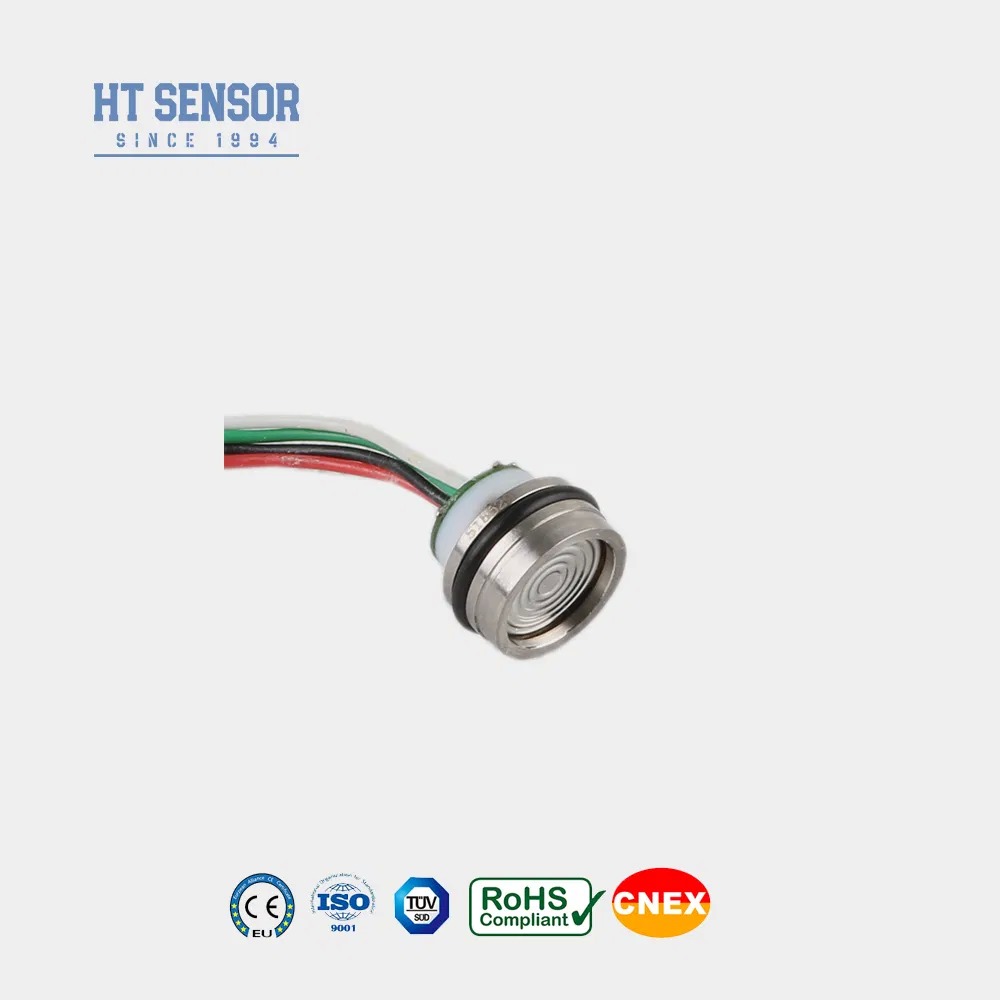

Sensor de Pressão Piezoresistivo de Silício HT15V
Introdução:
HT15V é um sensor de pressão piezoresistivo de silício que apresenta um núcleo de elemento de silício difuso altamente estável. Ele emprega o efeito piezoresistivo do silício difuso para medição precisa de pressões de líquidos e gases. Este sensor encontra amplo uso em várias aplicações, incluindo compressores de ar e sistemas de refrigeração .
Características do ProdutoFonte de alimentação: ≤10VCC
- Utiliza tecnologia avançada e é encapsulado em aço inoxidável 316L carcaça
- Ampla faixa de medição 0~300KPa~40MpaS
- Alta confiabilidade e excelente estabilidade±0.8
- 5-10VCC Alimentação de tensão constante Saída de 10MV/V
- Adequado para medir pressão de gás e líquido não corrosivos com compatibilidade com aço inoxidável 316L..Design compacto, ideal para aplicações com espaço limitado
- .Usado em sistemas de controle de processo para monitorar e controlar a pressão
- .Comumente usado em sistemas de refrigeração e compressores de ar para medição de pressão.
- Desempenho elétrico
- Saída de tensão de modo comum: 50% da entrada (típico)
- Impedância de entrada: 4KΩ~20KΩ
- Impedância de saída: 2.5KΩ~6KΩ
- Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita
- Parâmetros de desempenho:
| Faixa de medição | |||||
|---|---|---|---|---|---|
| Medidor (G) | 300kpa,350KPa,1000KPa,2000Kpa | Absoluto (A) | |||
| 350KPaA,700KPaA,1000KPaA,2000KPaA | Selado (S) | ||||
| 3500KPaS,7MPaS,10MPaS,20MPa | ,30MPaTípico | ||||
| Máx | Unidade | Não linearidade | |||
| ±0.8 | ±0.3 | %F.S | Temperatura compensada | ||
| 0.05 | 0.1 | %F.S | Temperatura compensada | ||
| 0.05 | 0.1 | %F.S | Temperatura compensada | ||
| ±0.8 | 0±2 | mV | Desvio de temperatura de deslocamento zero | ||
| ±0.8 | 100±2 | mV | Desvio de temperatura de deslocamento zero | ||
| ±0.8 | ±2 | %F.S | Temperatura compensada | ||
| ±0.8 | ±2 | %F.S | Temperatura compensada | ||
| 0~70 | ºC | Sobrecarga admissível | |||
| -20~80 | ºC | Sobrecarga admissível | |||
| -40~125 | ºC | Sobrecarga admissível | |||
| Tome o valor menor entre 3 vezes a escala total ou 80MPa | Pressão de ruptura | ||||
| 5X a escala total | Estabilidade a longo prazo | ||||
| 0.2 % | F.S/Ano | Material do diafragma | |||
| 316L | Resistência de isolamento | ||||
| ≥200MΩ 100VCC | Vibração | ||||
| Sem alteração em condições de 10gRMS, 20Hz a 2000Hz | Choque | ||||
| 100g,11ms | Vedação do anel O | ||||
| Borracha de nitrila ou borracha fluorada | Meio de enchimento | ||||
| Óleo de silicone | Peso | ||||
| ~20g | Os parâmetros são testados nas seguintes condições: 10V @25ºC | ||||
| Construção do contorno | |||||
| Dimensão | |
| Conexão elétrica e compensação | |
| Exemplos de seleção |
|
| Dicas de pedido |
| Durante a instalação, garanta a folga adequada entre o núcleo e a carcaça do transmissor para atender aos requisitos de estanqueidade especificados. |
- Ao montar a carcaça, mantenha o alinhamento vertical e aplique pressão uniformemente para evitar emperramento ou danos à placa de compensação.
- Certifique-se de que o meio medido seja compatível com o diafragma do núcleo e o material da carcaça (aço inoxidável 316L).
- Não pressione o diafragma do sensor com as mãos ou objetos pontiagudos, pois a deformação ou perfuração pode causar danos internos ao núcleo.
- Mantenha a porta de pressão do núcleo de pressão do manômetro aberta para a atmosfera e evite que umidade, vapor ou meios corrosivos entrem na câmara de pressão negativa.
- Se forem necessárias modificações na fiação dos pinos, consulte sempre a etiqueta anexada ao núcleo real para obter as conexões corretas.
- Perguntas e Respostas
| 1.Q: Quais são as características dos seus transmissores de sensor de pressão? |
6.Q: Qual é a garantia dos seus produtos? E serviço pós-venda?
6.Q: Qual é a garantia dos seus produtos? E serviço pós-venda?
