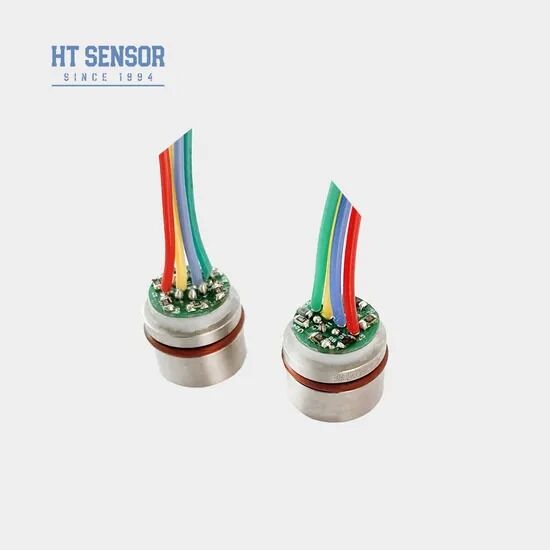

Sensor de pressão de aço inoxidável micro pequeno Sensor de pressão de alta precisão Sensor de transdutor de pressão de célula de carga
Product Details
| Modelo NÃO.: | HT15V | Para: | Transmissor de pressão de silício difuso |
|---|---|---|---|
| Material: | Aço inoxidável | Tipo de fiação: | Quatro fios |
| Meio de medição: | Gás e líquidos | Personalizado: | Personalizado |
| Fornecer: | 5-10VDC | arame: | fio de silicone de 13mm |
| Saída: | mv sigal | Pacote de Transporte: | caixa |
| Dia: | 15mm | Marca registrada: | HengTong |
| Origem: | China | Código Hs: | 9026209090 |
| Destacar |
Sensor de aço inoxidável da pressão,Pilha de carga da precisão alta,transdutor de micro pressão |
||
Product Description

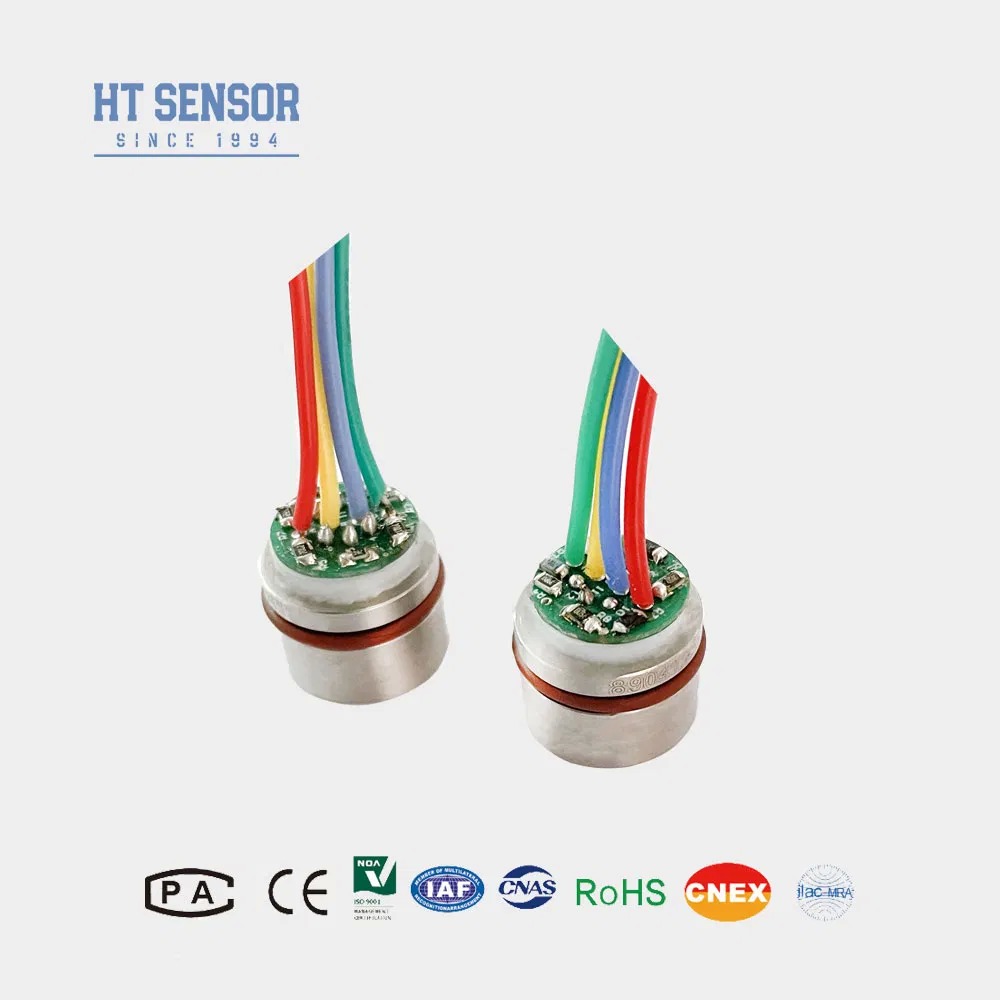

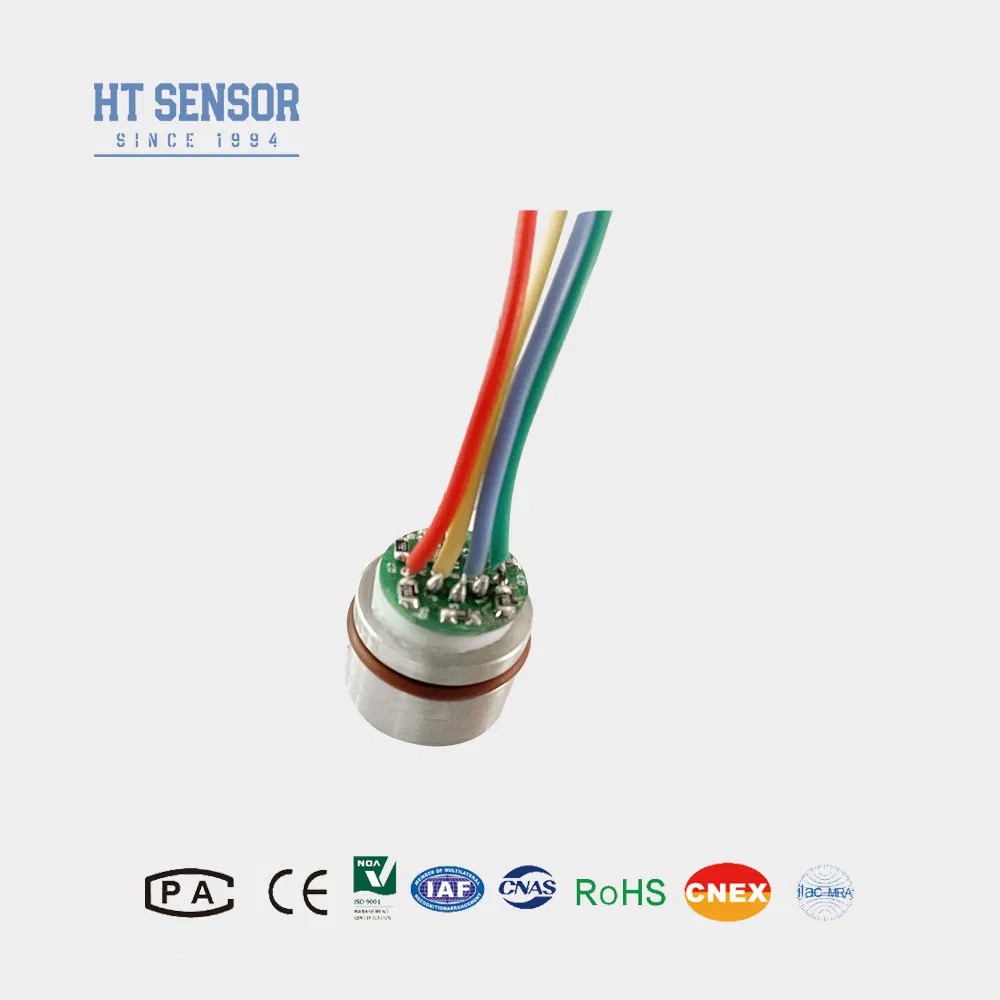

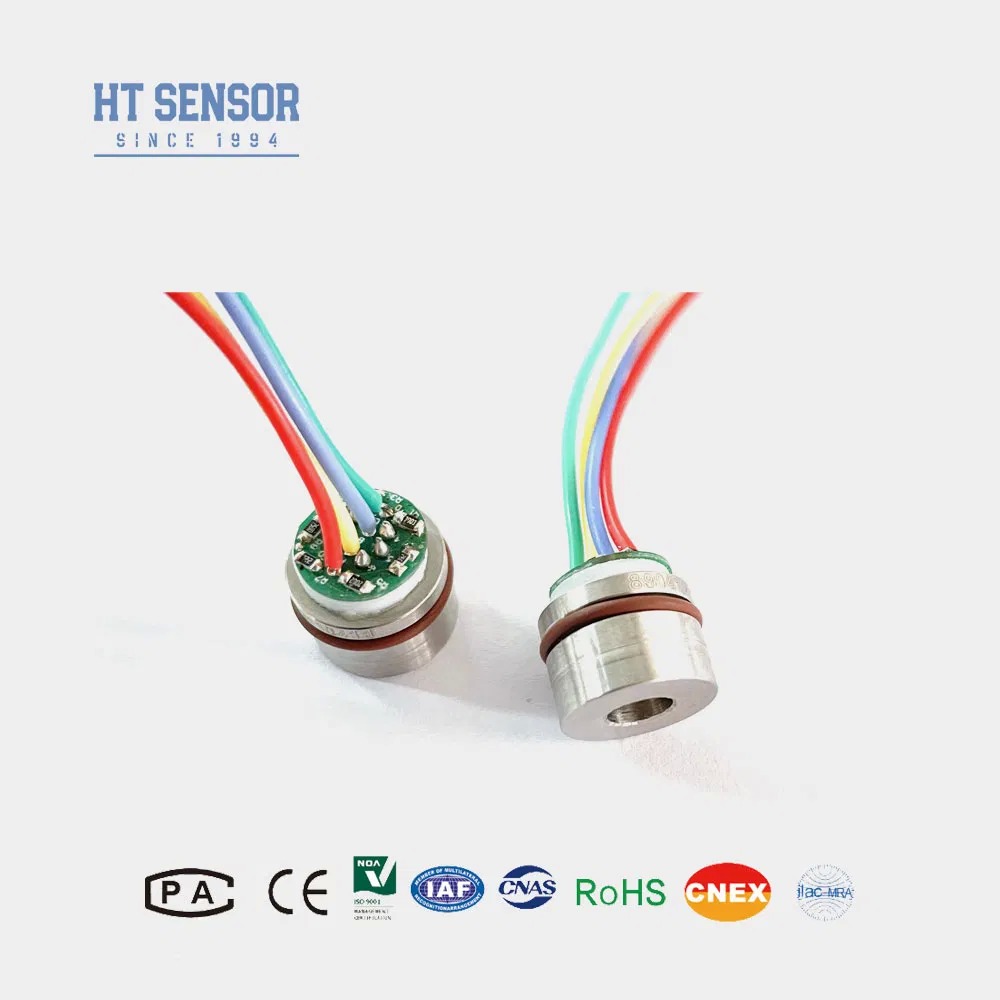

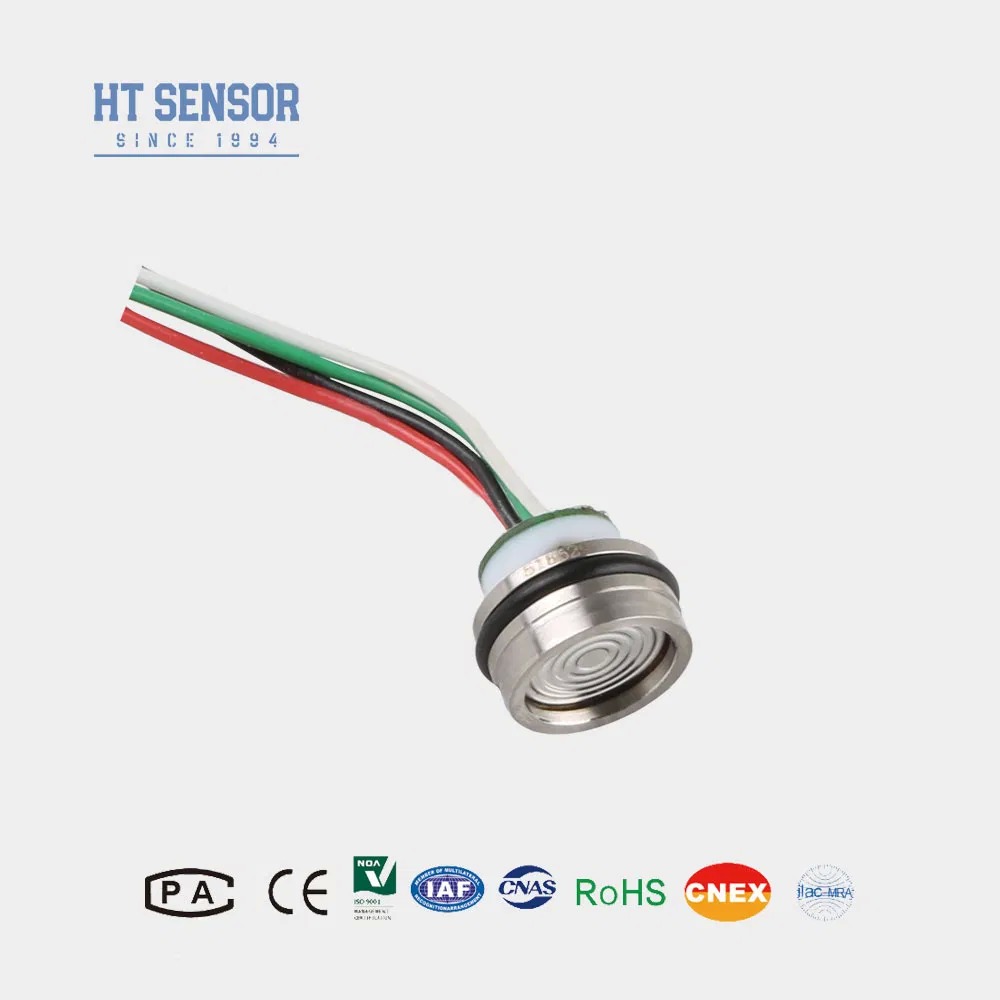

Sensor de Pressão Piezoresistivo de Silício HT15V
Introdução:
O HT15V é um sensor de pressão piezoresistivo de silício que apresenta um núcleo de elemento de silício difuso altamente estável. Ele emprega o efeito piezoresistivo do silício difuso para medição precisa de pressões de líquidos e gases. Este sensor encontra amplo uso em várias aplicações, incluindo compressores de ar e sistemas de refrigeração .
Recursos do ProdutoFonte de Alimentação: ≤10VDC
- Utiliza tecnologia avançada e é encapsulado em uma caixa de aço inoxidável 316Linvólucro
- Ampla faixa de medição 0~350KPa~60MpaS
- Alta confiabilidade e excelente estabilidade±0.8
- Fonte de alimentação constante
- Adequado para medir pressão de gás e líquido não corrosivos com compatibilidade com aço inoxidável 316LDesign compacto, ideal para aplicações com espaço limitado
- ±0.8
- Comumente usado em sistemas de refrigeração e compressores de ar para medição de pressão
- Desempenho elétrico
- Tensão de Saída de Modo Comum: 50% da entrada (típico)
- Impedância de Entrada: 4KΩ~20KΩ
- Impedância de Saída: 2.5KΩ~6KΩ
- Conexão Elétrica: fio de alta temperatura de 100mm, cabo plano
- Parâmetros de Desempenho:
| Faixa de Medição | |||||
|---|---|---|---|---|---|
| Manômetro (G) | 350KPa, 1000KPa, 2000Kpa | Absoluto (A) | |||
| 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | Selado (S) | ||||
| 3500KPaS, 7MPaS, 10MPaS, 20MPa |
Tip |
||||
| Máx. | Unidade | Não Linearidade | |||
| ±0.8 | ±0.3 | %F.S | Temp. Compensada. | ||
| 0.05 | 0.1 | %F.S | Temp. Compensada. | ||
| 0.05 | 0.1 | %F.S | Temp. Compensada. | ||
| ±0.8 | 0±2 | mV | Deriva de Temperatura de Offset de Zero | ||
| ±0.8 | 100±2 | mV | Deriva de Temperatura de Offset de Zero | ||
| ±0.8 | ±2 | %F.S | Temp. Compensada. | ||
| ±0.8 | ±2 | %F.S | Temp. Compensada. | ||
| 0~70 | ºC | Sobrecarga Permitida | |||
| -20~80 | ºC | Sobrecarga Permitida | |||
| -40~125 | ºC | Sobrecarga Permitida | |||
| Pegue o menor valor entre 3 vezes a escala completa ou 80MPa | Pressão de Ruptura | ||||
| 5X a escala completa | Estabilidade a Longo Prazo | ||||
| 0.2 % | F.S/Ano | Material do Diafragma | |||
| 316L | Resistência de Isolamento | ||||
| ≥200MΩ 100VDC | Vibração | ||||
| Nenhuma alteração sob condições de 10gRMS, 20Hz a 2000Hz | Choque | ||||
| 100g, 11ms | Vedação O-ring | ||||
| Borracha nitrílica ou borracha de flúor | Meio de Preenchimento | ||||
| Óleo de Silicone | Peso | ||||
| ~20g | Os parâmetros são testados sob as seguintes condições: 10V @25ºC | ||||
| Construção do Esboço | |||||
| Dimensão | |
| Conexão elétrica e compensação | |
| Exemplos de Seleção |
|
| Dicas de Pedido |
| 1. Preste atenção ao ajuste entre o tamanho do núcleo e a carcaça do transmissor durante a montagem para obter a |
estanqueidade de ar necessária 2. Durante a montagem da carcaça, certifique-se de que esteja alinhada verticalmente e aplique pressão uniforme para evitar emperramento ou danos à placa de compensação.
3. Se o meio medido não for compatível com o diafragma do núcleo e o material da carcaça (316L), instruções especiais devem ser fornecidas ao fazer o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou objetos pontiagudos para evitar danos ao núcleo devido à deformação ou perfuração do diafragma.
5. Mantenha a porta de pressão do núcleo do manômetro aberta para a atmosfera e evite a entrada de água, vapor de água ou mídia corrosiva na câmara de pressão negativa do núcleo.
6. Se houver alguma alteração nos pinos, siga o rótulo no núcleo real para referência.
Q&A
| 1. P: Quais são os principais recursos dos seus transmissores de sensor de pressão? |
A: Nossos transmissores são caracterizados por alta precisão, durabilidade a longo prazo e desempenho confiável. Opções de personalização estão disponíveis para atender a requisitos específicos de aplicação.
2. P: Posso solicitar especificações especiais?
A: Sim, suportamos serviços OEM e ODM. Nossa equipe de engenharia pode adaptar soluções com base em suas necessidades técnicas e operacionais.
3. P: Qual é a sua capacidade de produção mensal?
A: Temos capacidade para produzir até 30.000 unidades por mês, o que nos permite atender a pedidos de grande volume. Para garantir um agendamento ideal, recomendamos coordenar com nossa equipe de vendas com antecedência.
4. P: Qual é o prazo de entrega típico?
A: Modelos padrão são geralmente entregues em 5 a 8 dias úteis. Os prazos de entrega para produtos personalizados podem variar dependendo das especificações.
5. P: Qual é a sua estrutura de preços? Descontos por volume estão disponíveis?
A: Oferecemos preços competitivos com descontos atraentes para compras em grande volume e acordos de parceria de longo prazo.
6. P: Quais são suas políticas de garantia e suporte pós-venda?
A: Todos os produtos vêm com uma garantia de 24 meses a partir da data de envio. Nossa equipe de pós-venda garante uma resposta em até 24 horas e fornece assistência remota via conectividade baseada em PC quando necessário.
