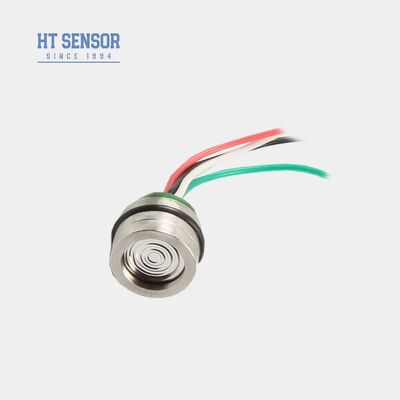

Sensor de pressão com filme de isolamento com óleo com compensação de temperatura Sensor de nível de 15 mm Sensor de pressão de silício
Product Details
| Modelo NÃO.: | HT15V | Para: | Transmissor de pressão de silício difuso |
|---|---|---|---|
| Tipo de sinal de saída: | Tipo analógico mv sigal | Material: | Aço inoxidável |
| Tipo de fiação: | Quatro fios | Meio de medição: | Gás e líquidos |
| Personalizado: | Personalizado | Fornecer: | 5-10VDC |
| arame: | fio de silicone de 13mm | Pacote de Transporte: | caixa |
| Especificação: | 15mm | Marca registrada: | HengTong |
| Origem: | China | Código Hs: | 9026209090 |
| Destacar |
Sensor de pressão compensado por temperatura,Sensor de filme de isolamento cheio de óleo,Transmissor de pressão de nível de 15 mm |
||
Product Description
Introdução:

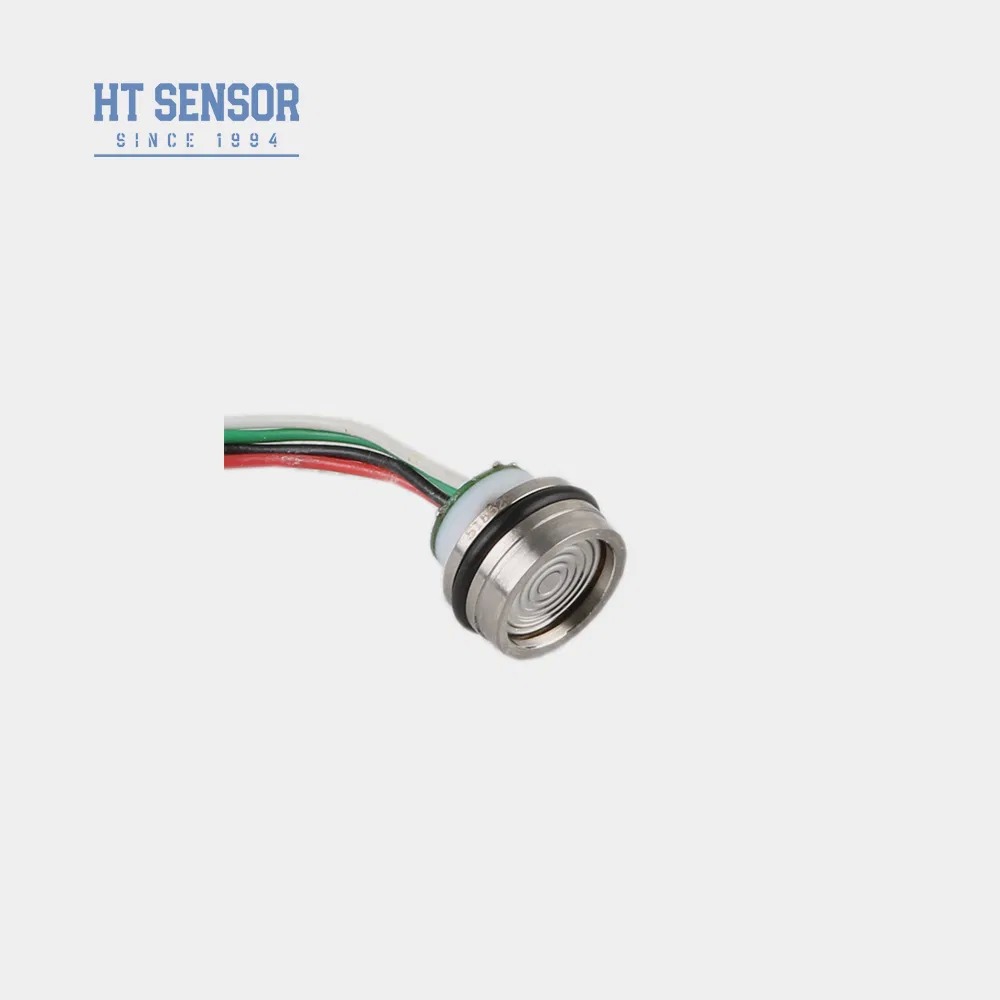

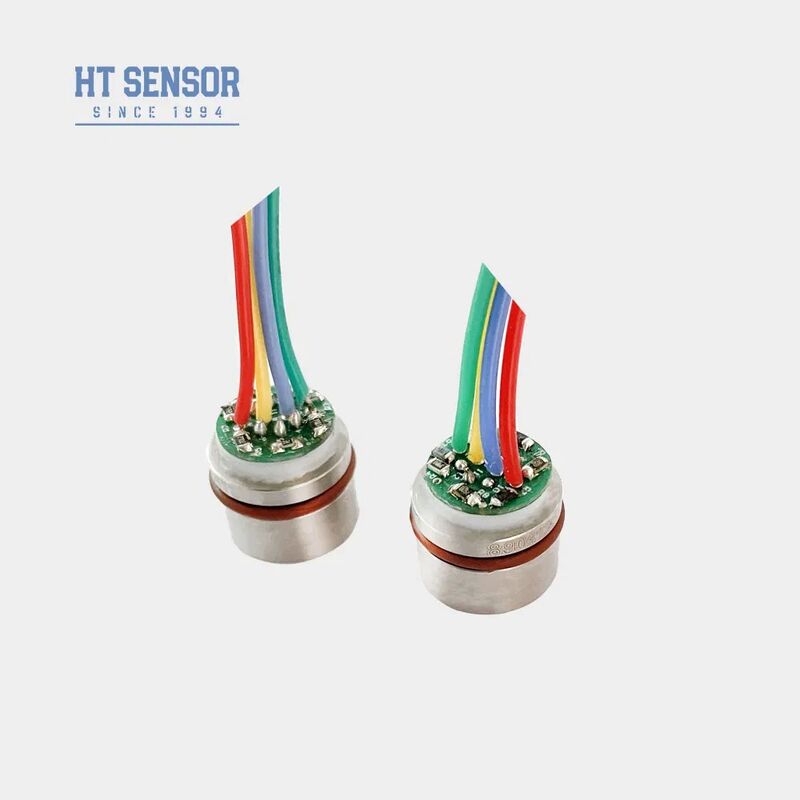

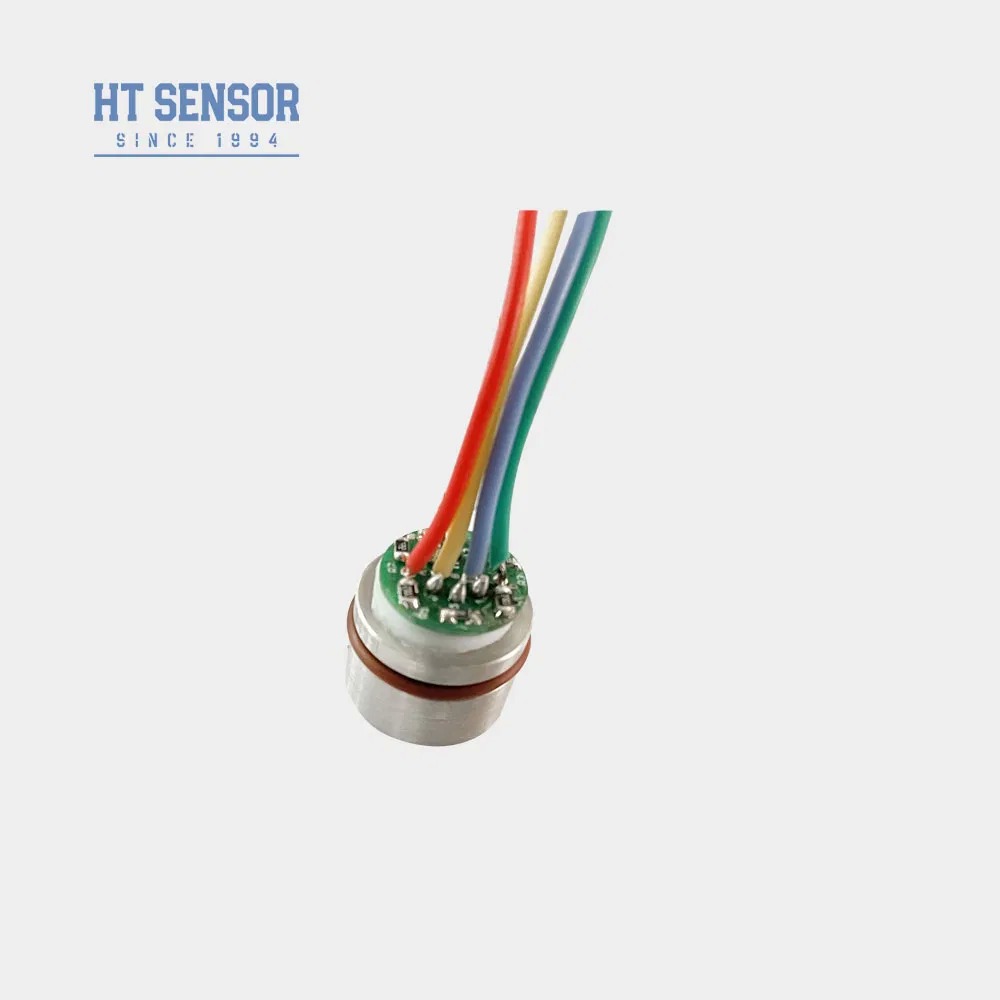

O HT15V é um sensor de pressão piezoresistivo de silício que apresenta um núcleo de elemento de silício difuso altamente estável. Ele emprega o efeito piezoresistivo do silício difuso para medição precisa de pressões de líquidos e gases. Este sensor encontra amplo uso em várias aplicações, incluindo compressores de ar e sistemas de refrigeração .
Recursos do Produto:
- Utiliza tecnologia avançada e é encapsulado em aço inoxidável 316L carcaça.
- Ampla faixa de medição 0~300KPa~30MpaS.
- Alta confiabilidade e excelente estabilidade .
- Fonte de tensão constante.
- Adequado para medir pressão de gás e líquido não corrosivos com compatibilidade com aço inoxidável 316L .
- Design compacto, ideal para aplicações com espaço limitado.
- Usado em sistemas de controle de processo para monitoramento e controle de pressão.
- Comumente usado em sistemas de refrigeração e compressores de ar para medição de pressão.
- Fonte de Alimentação: ≤10VDC.
- Saída de Tensão de Modo Comum: 50% da entrada (típico).
- Impedância de Entrada: 4KΩ~20KΩ.
- Impedância de Saída: 2.5KΩ~6KΩ.
- Conexão Elétrica: fio de alta temperatura de 100mm, cabo plano.
| Parâmetros de Desempenho: | |||||
|---|---|---|---|---|---|
| Faixa de Medição | Manômetro (G) | 350KPa,1000KPa,2000Kpa | |||
| Absoluto (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Selado (S) | 3500KPaS,7MPaS,10MPaS | ||||
| Típico | Máx. | Unidade | |||
| Não Linearidade | ±0.15 | ±0.3 | %F.S | ||
| Repetibilidade | 0.05 | 0.1 | %F.S | ||
| Histerese | 0.05 | 0.1 | %F.S | ||
| Saída de Offset Zero | 0±1 | 0±2 | mV | ||
| Saída de Escala Completa | 100±1 | 100±2 | mV | ||
| Deriva de Temperatura de Offset Zero | ±0.8 | ±2 | %F.S | ||
| Deriva de Temperatura de Escala Completa | ±0.8 | ±2 | %F.S | ||
| Temp. Compensada. | 0~70 | ºC | |||
| Temperatura de Operação | -20~80 | ºC | |||
| Temperatura de Armazenamento | -40~125 | ºC | |||
| Sobrecarga Permitida | Considere o menor valor entre 3 vezes a escala completa ou 80MPa | ||||
| Pressão de Ruptura | 5X a escala completa | ||||
| Estabilidade a Longo Prazo | 0.2 % | F.S/Ano | |||
| Material do Diafragma | 316L | ||||
| Resistência de Isolamento | ≥200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração sob condições de 10gRMS, 20Hz a 2000Hz | ||||
| Choque | 100g,11ms | ||||
| Tempo de Resposta | ≤1ms | ||||
| Vedação O-ring | Borracha nitrílica ou borracha de flúor | ||||
| Meio de Preenchimento | Óleo de Silicone | ||||
| Peso | ~20g | ||||
| Os parâmetros são testados sob as seguintes condições: 10V @25ºC | |||||
| Construção do Esboço | |
| Dimensão | |
| Conexão elétrica e compensação |
|
| Exemplos de Seleção |
| Dicas de Pedido |
1. Certifique-se de que haja folga adequada entre o núcleo e a carcaça do transmissor durante a montagem para atender aos requisitos especificados de estanqueidade.
2. Ao montar a carcaça, mantenha o alinhamento vertical e aplique pressão uniforme para evitar emperramento ou danos à placa de compensação.
3. Se o meio medido for incompatível com o diafragma do núcleo ou material da carcaça (316L), forneça notas específicas ao fazer o pedido.
4. Não pressione o diafragma do sensor com as mãos ou objetos pontiagudos, pois a deformação ou perfuração pode causar danos internos ao núcleo.
5. Mantenha o núcleo de pressão manométrica ventilado para a atmosfera e evite que umidade, vapor ou substâncias corrosivas entrem na câmara de pressão negativa.
6. Se a fiação dos pinos for modificada, sempre consulte a etiqueta anexada ao núcleo real para as conexões corretas.
| Perguntas e Respostas |
1. P: Quais são os principais recursos dos seus transmissores de sensor de pressão?
R: Nossos transmissores são caracterizados por alta precisão, durabilidade a longo prazo e desempenho confiável. Opções de personalização estão disponíveis para atender a requisitos específicos de aplicação.
2. P: Posso solicitar especificações especiais?
R: Sim, suportamos serviços OEM e ODM. Nossa equipe de engenharia pode adaptar soluções com base em suas necessidades técnicas e operacionais.
3. P: Qual é a sua capacidade de produção mensal?
R: Temos capacidade para produzir até 30.000 unidades por mês, o que nos permite atender a pedidos de grande volume. Para garantir um agendamento ideal, recomendamos coordenar com nossa equipe de vendas com antecedência.
4. P: Qual é o prazo de entrega típico?
R: Modelos padrão são geralmente entregues em 5 a 8 dias úteis. Os prazos de entrega para produtos personalizados podem variar dependendo das especificações.
5. P: Qual é a sua estrutura de preços? Descontos por volume estão disponíveis?
R: Oferecemos preços competitivos com descontos atraentes para compras em grande volume e acordos de parceria de longo prazo.
6. P: Quais são suas políticas de garantia e suporte pós-venda?
R: Todos os produtos vêm com uma garantia de 24 meses a partir da data de envio. Nossa equipe de pós-venda garante uma resposta em até 24 horas e fornece assistência remota via conectividade baseada em PC, quando necessário.
