Sensor de pressão em aço inoxidável 316L com célula transdutora de pressão compensada e preenchida com óleo
Product Details
| Modelo NÃO.: | HT15V | Tipo de sinal de saída: | Tipo analógico |
|---|---|---|---|
| Material: | Aço inoxidável | Tipo de fiação: | Quatro fios |
| Meio de medição: | Gás e líquidos | Personalizado: | Personalizado |
| Palavras-chave: | Mini Sensor | Fornecer: | 5-10VDC |
| Saída: | mv sigal | Pacote de Transporte: | caixa |
| Especificação: | 15mm | Origem: | China |
| Destacar |
Transdutor de pressão de aço inoxidável 316l,sensor de pressão compensado preenchido com óleo,Sensor de transmissor de pressão com garantia |
||
Product Description

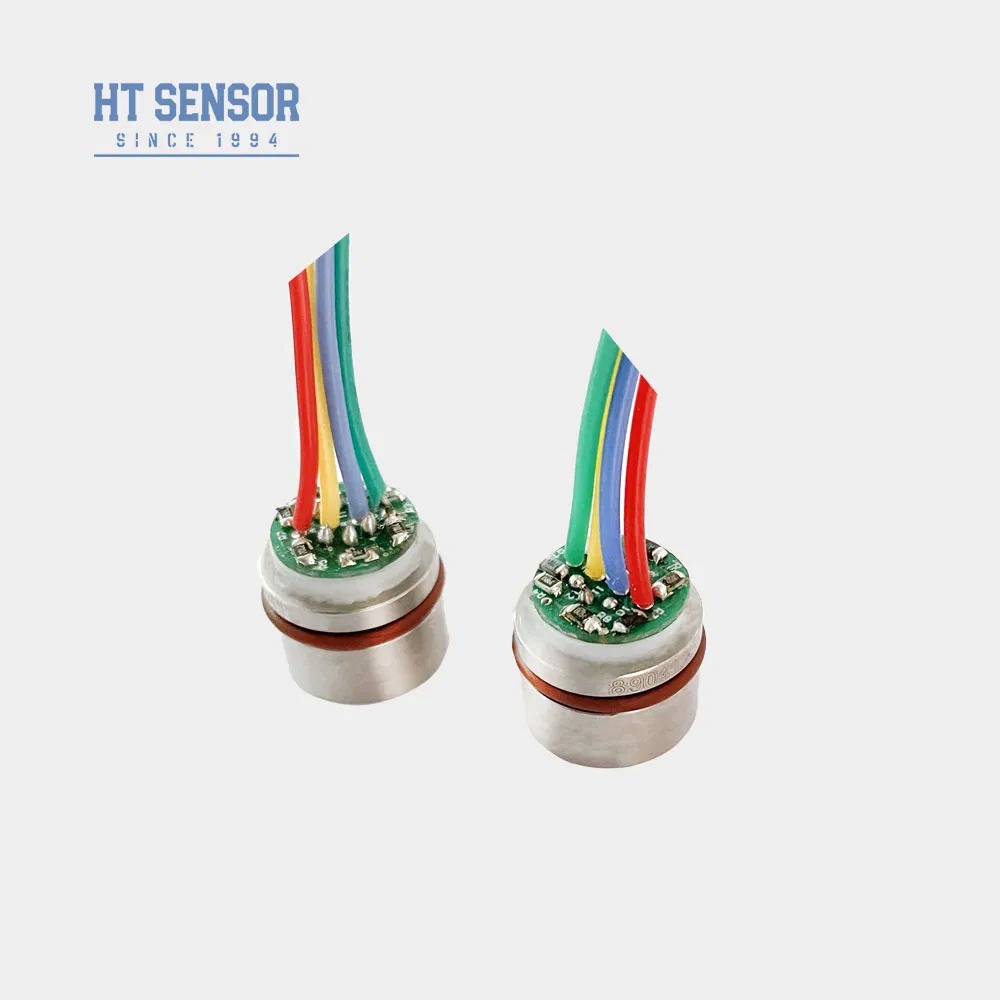

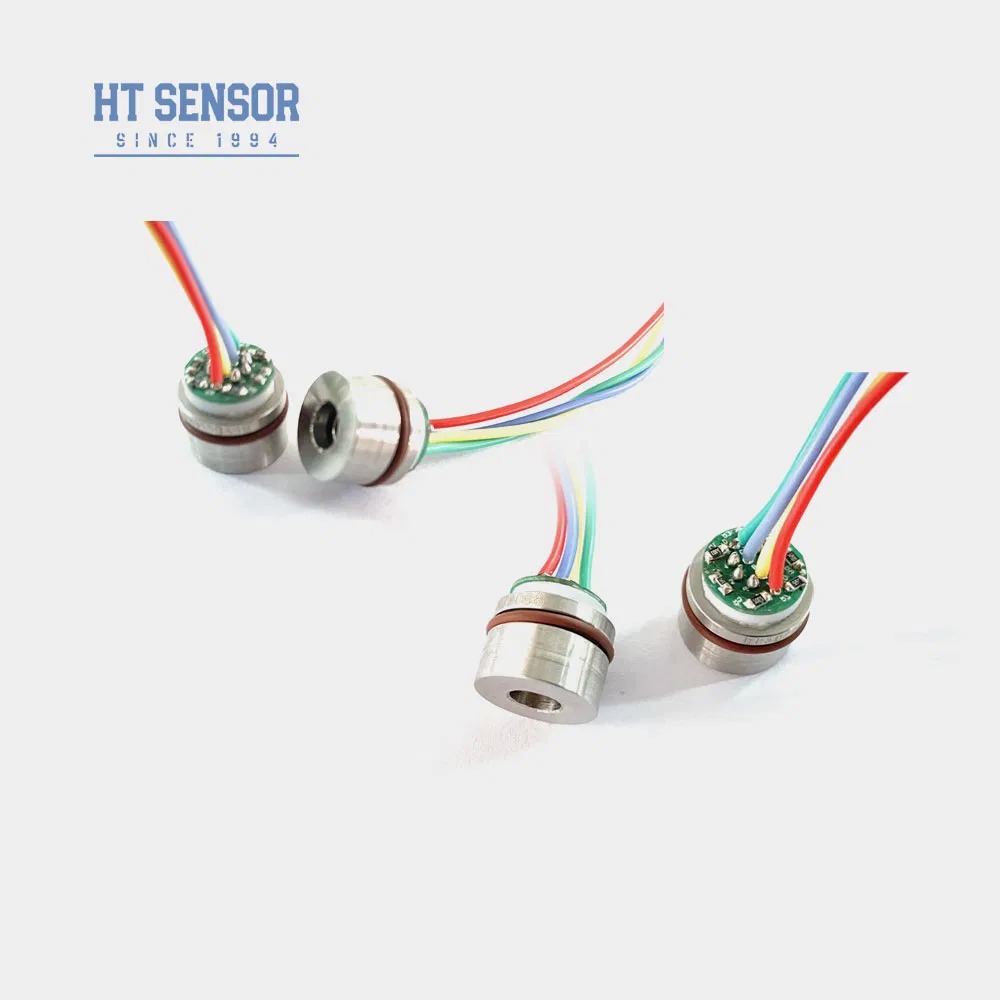

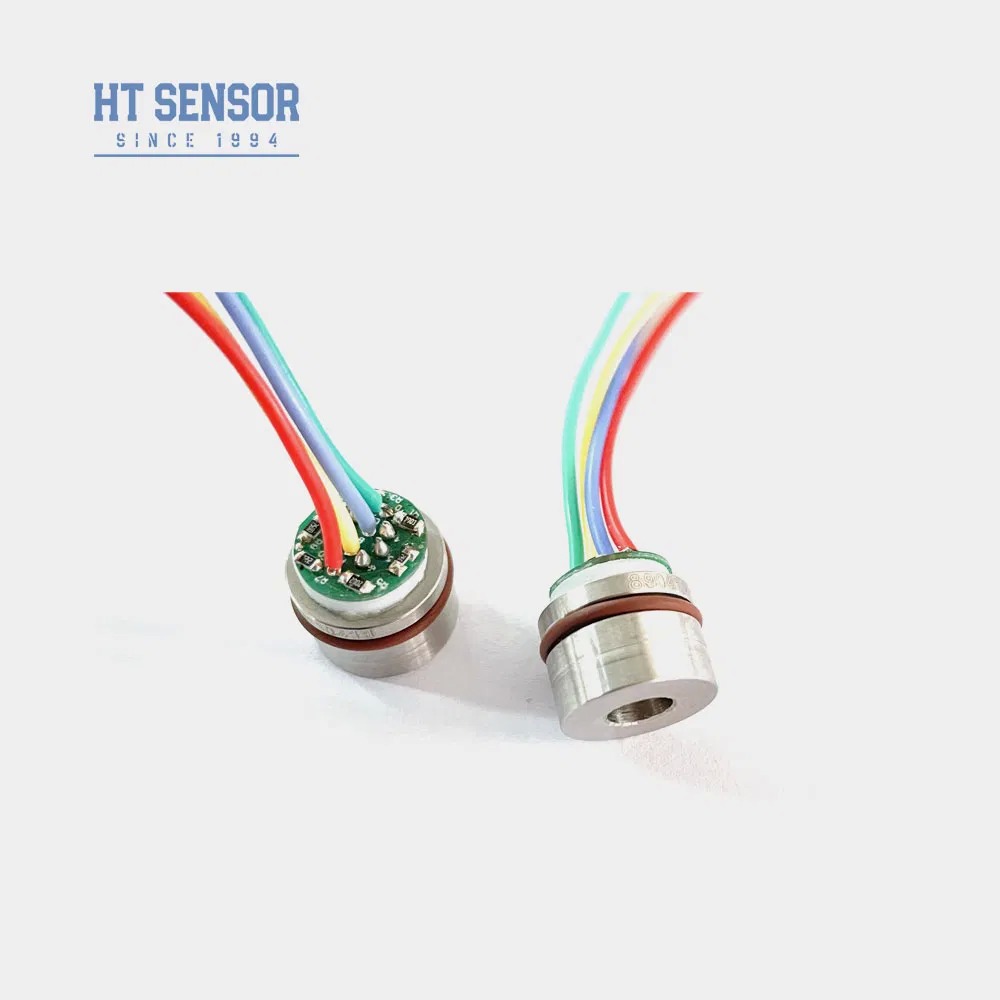

Transdutor de pressão com sensor preenchido com óleo e compensado em aço inoxidável 316L
Introdução:
O HT15V é um sensor de pressão piezoresistivo de silício que integra um núcleo de detecção de silício difuso altamente estável. Utilizando o efeito piezoresistivo do silício difuso, ele fornece medições precisas de pressão para líquidos e gases. Este sensor é amplamente utilizado em uma variedade de aplicações, como compressores de ar e sistemas de refrigeração.
Características do ProdutoFonte de alimentação: ≤10VDC
- Utiliza tecnologia avançada e é encapsulado em um invólucro de aço inoxidável 316LInvólucro
- Ampla faixa de medição 0~350KPa~60MpaS
- Alta confiabilidade e excelente estabilidade±0.8
- Fornecimento de tensão constante
- Adequado para medir pressão de gases e líquidos não corrosivos com compatibilidade com aço inoxidável 316LDesign compacto, ideal para aplicações com espaço limitado
- ±0.8
- Comumente usado em sistemas de refrigeração e compressores de ar para medição de pressão
- Desempenho elétrico
- Saída de tensão de modo comum: 50% da entrada (típico)
- Impedância de entrada: 4KΩ~20KΩ
- Impedância de saída: 2.5KΩ~6KΩ
- Conexão elétrica: fio de alta temperatura de 100 mm, cabo plano
- Parâmetros de desempenho:
| Faixa de medição | |||||
|---|---|---|---|---|---|
| Manômetro (G) | 350KPa,1000KPa,2000Kpa | Absoluto (A) | |||
| 350KPaA,700KPaA,1000KPaA,2000KPaA | Selado (S) | ||||
| 3500KPaS,7MPaS,10MPaS | Típico | ||||
| Máx | Unidade | Não linearidade | |||
| ±0.8 | ±0.3 | %F.S | Temperatura compensada | ||
| 0.05 | 0.1 | %F.S | Temperatura compensada | ||
| 0.05 | 0.1 | %F.S | Temperatura compensada | ||
| ±0.8 | 0±2 | mV | Desvio de temperatura de deslocamento zero | ||
| ±0.8 | 100±2 | mV | Desvio de temperatura de deslocamento zero | ||
| ±0.8 | ±2 | %F.S | Temperatura compensada | ||
| ±0.8 | ±2 | %F.S | Temperatura compensada | ||
| 0~70 | ºC | Sobrecarga admissível | |||
| -20~80 | ºC | Sobrecarga admissível | |||
| -40~125 | ºC | Sobrecarga admissível | |||
| Tome o valor menor entre 3 vezes a escala total ou 80MPa | Pressão de ruptura | ||||
| 5X a escala total | Estabilidade a longo prazo | ||||
| 0.2 % | F.S/Ano | Material do diafragma | |||
| 316L | Resistência de isolamento | ||||
| ≥200MΩ 100VDC | Vibração | ||||
| Sem alteração sob condições de 10gRMS, 20Hz a 2000Hz | Choque | ||||
| 100g,11ms | Tempo de resposta | ||||
| ≤1ms | Vedação O-ring | ||||
| Borracha nitrílica ou borracha fluorada | Meio de enchimento | ||||
| Óleo de silicone | Peso | ||||
| ~20g | Os parâmetros são testados nas seguintes condições: 10V @25ºC | ||||
| Construção do contorno | |||||
| Dimensão | |
| Conexão elétrica e compensação | |
| Exemplos de seleção |
|
| Dicas de pedido |
| 1. Durante a montagem, garanta o ajuste adequado entre o núcleo e a carcaça do transmissor para atender a todas as especificações de vedação. |
2. Ao instalar a carcaça, mantenha o alinhamento vertical e aplique pressão uniforme para evitar emperramento ou danos à placa de compensação.
3. Se o meio a ser medido for incompatível com o diafragma do núcleo ou o material da carcaça (316L), especifique isso claramente ao fazer o pedido.
4. Não pressione o diafragma do sensor com as mãos ou objetos pontiagudos, pois a deformação ou perfuração pode danificar os componentes internos.
5. Mantenha a porta de pressão do núcleo do manômetro ventilada para a atmosfera e evite a entrada de umidade, vapor ou meios corrosivos na câmara de pressão negativa.
6. Em caso de alterações na fiação dos pinos, consulte sempre o rótulo real no chip para obter as conexões corretas.
