Mini Sensor de Pressão de 15mm 10V Alimentação Sensor de Pressão de Silício Difundido Compacto Núcleo do Sensor Eletrônico

15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core
15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core
Informação Básica
Lugar de origem: Shaanxi, China
Marca: HT SENSOR
Certificação: ISO9001
Número do modelo: HT15V
Quantidade de ordem mínima: 5
Preço: 20
Melhor preço contacto
Informação detalhada
Modelo NÃO.: HT15V Tipo de sinal de saída: Tipo analógico
Processo de Produção: Integração Material: Aço inoxidável
Tipo de linha: NÃO Tipo de fiação: Quatro fios
Meio de medição: Gás e líquidos Personalizado: Personalizado
Palavras-chave: Mini Sensor Fornecer: 5-10VDC
Saída: mv sigal Marca registrada: HengTong
Origem: China Código Hs: 9026209090
Destacar:

Sensor de transmissor de pressão industrial

,

Sensor de pressão de alta precisão

,

transmissor de pressão com garantia

Descrição de produto

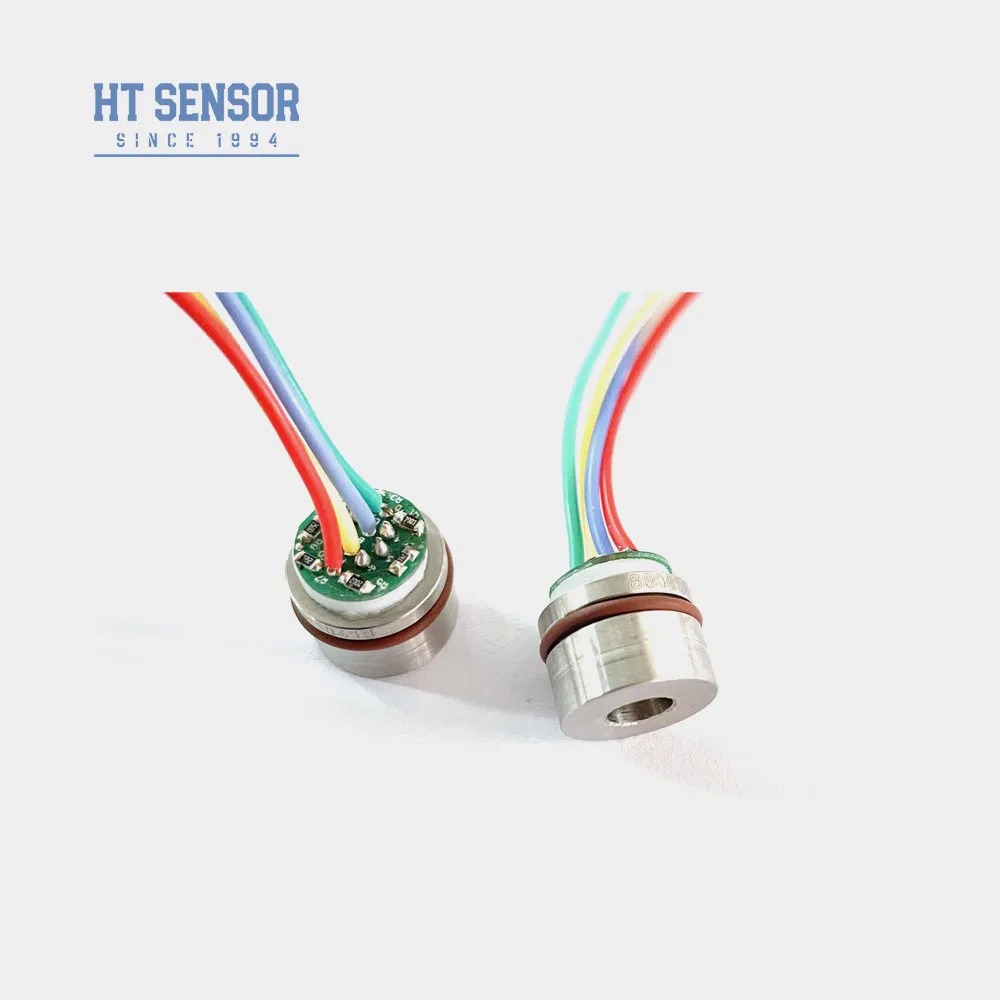

Mini Sensor de Pressão de 15mm 10V Alimentação Sensor de Pressão de Silício Difundido Compacto Núcleo do Sensor Eletrônico 0
Mini sensor de pressão de silício não linearidade 0,1% FS
HT15V Sensor de pressão piezoresistivo de silício

Introdução:
O HT15V é um sensor de pressão piezorresistivo de silício com um núcleo de elemento de silício difuso altamente estável.Emprega o efeito piezorresistivo do silício difuso para medição precisa de pressões de líquido e gásEste sensor encontra uma ampla utilização em várias aplicações, incluindo compressores de ar e sistemas de refrigeração.

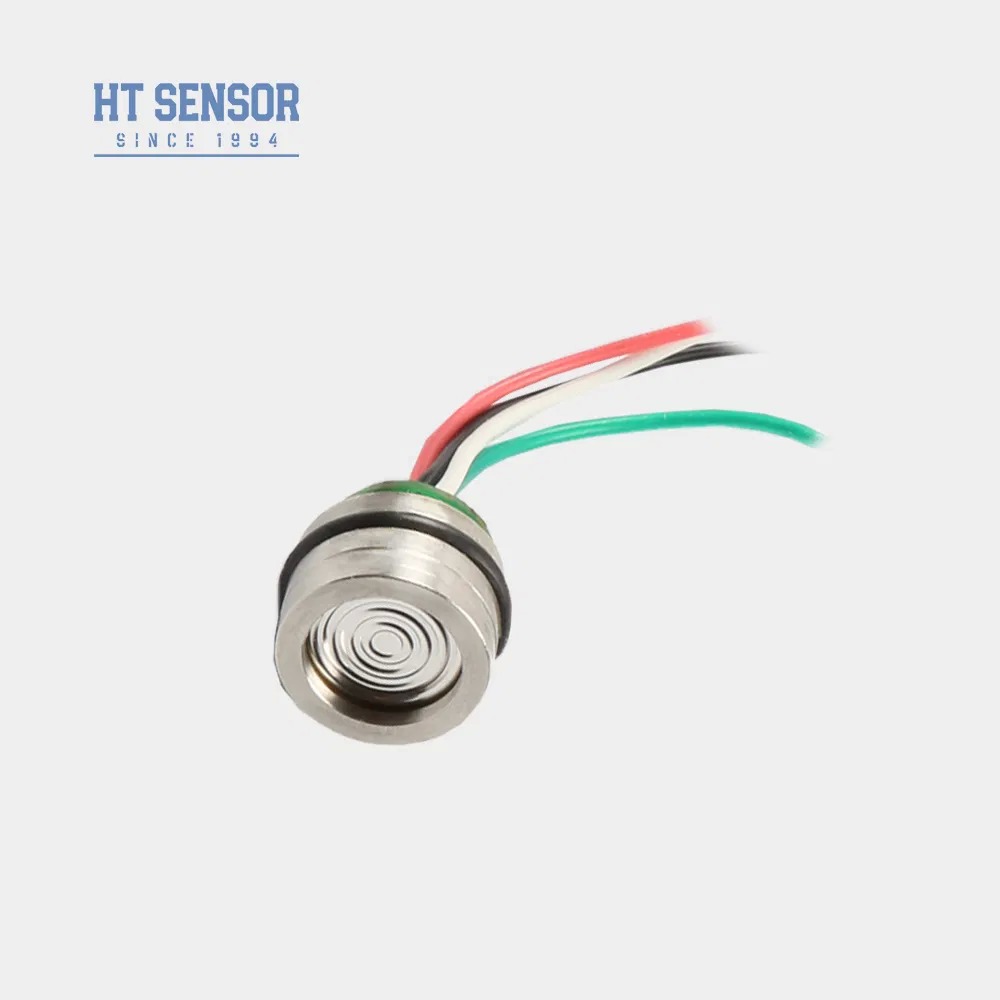

Mini Sensor de Pressão de 15mm 10V Alimentação Sensor de Pressão de Silício Difundido Compacto Núcleo do Sensor Eletrônico 1

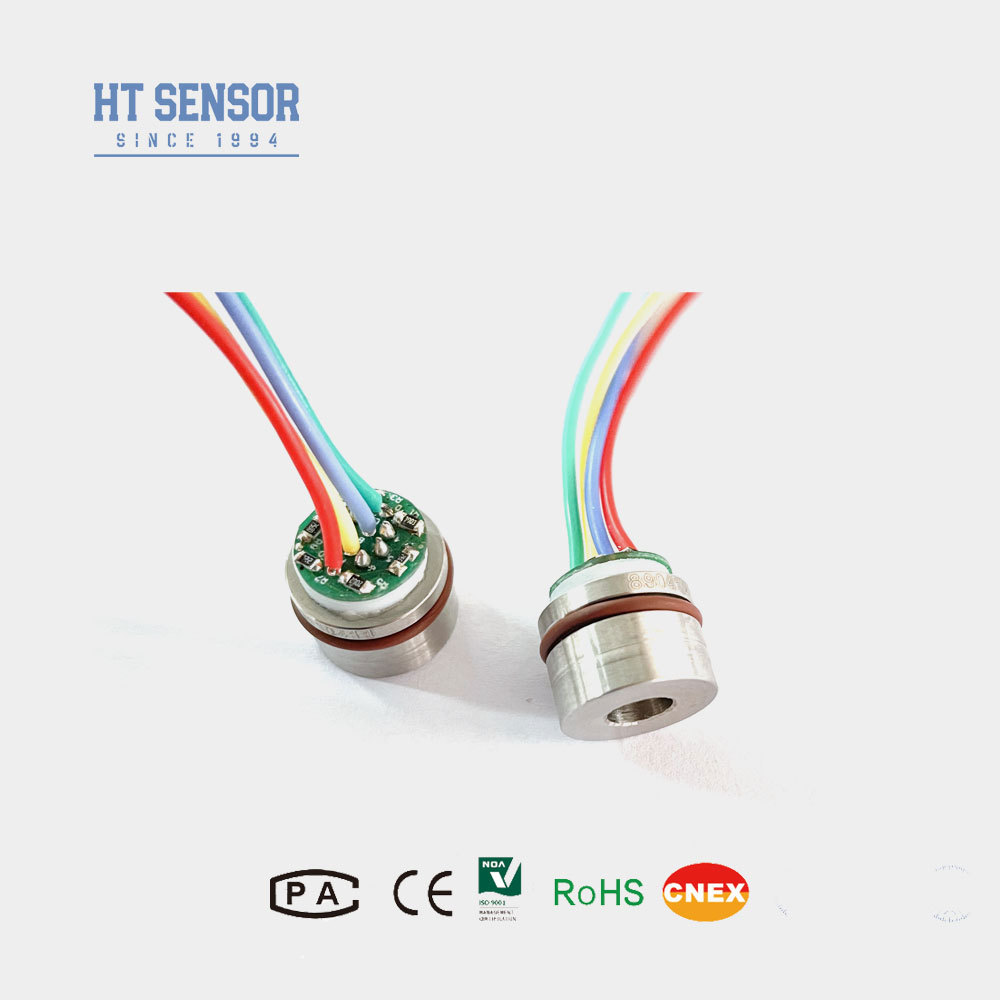

Mini Sensor de Pressão de 15mm 10V Alimentação Sensor de Pressão de Silício Difundido Compacto Núcleo do Sensor Eletrônico 2

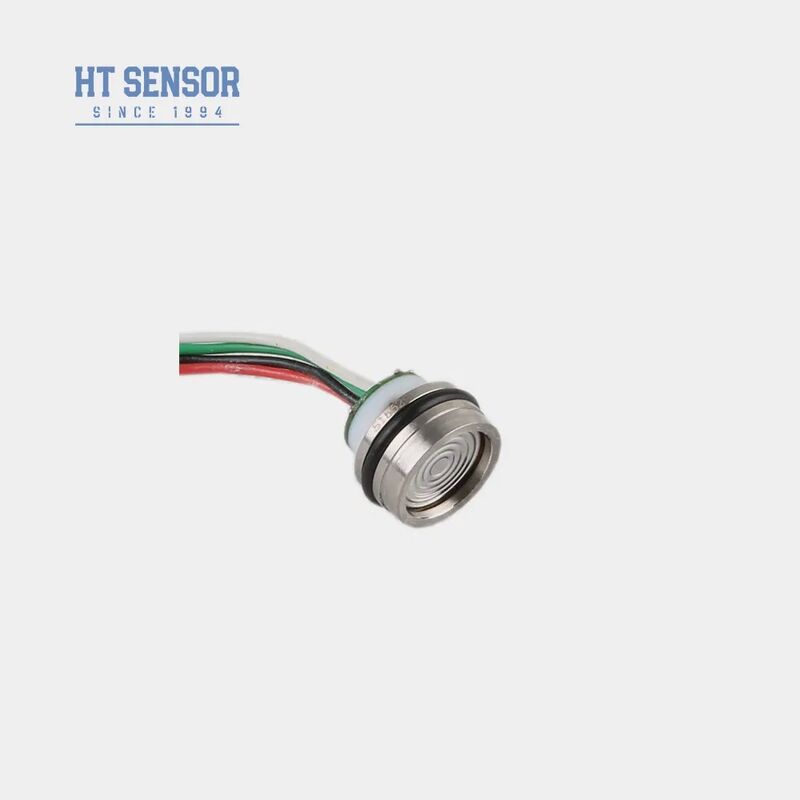

Mini Sensor de Pressão de 15mm 10V Alimentação Sensor de Pressão de Silício Difundido Compacto Núcleo do Sensor Eletrônico 3


Características do produto:
  1. Utiliza tecnologia avançada e é encapsulado em um 316L de aço inoxidávelhabitação
  2. Ampla gama de medição 0~350KPa~60MpaS
  3. Alta fiabilidade e excelente estabilidade
  4. Fornecimento de tensão constante
Aplicações:
  1. Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
  2. Design compacto, ideal para aplicações com espaço limitado
  3. Utilizados em sistemas de controlo de processos para controlo e controlo da pressão
  4. Comumente utilizado em sistemas de refrigeração e compressores de ar para medição de pressão
Performance elétrica:
  1. Fornecimento de energia: ≤10VDC
  2. Voltagem de saída de modo comum: 50% da entrada (típica)
  3. Impedância de entrada:4KΩ~20KΩ
  4. Impedância de saída:2.5KΩ~6KΩ
  5. Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita
Parâmetros de desempenho:
Faixa de medição Diâmetro ((G) 350KPa,1000KPa,2000Kpa
Absoluto ((A) 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA
Selado 3500 KPaS, 7 MPaS, 10 MPaS
  Tipo Max. Unidade
Não-Linearidade   ± 0.15 ± 0.3 % F.S.
Repetitividade  0.05 0.1 % F.S.
Histerese    0.05 0.1 % F.S.
Output de compensação zero   0 ± 1 0 ± 2 mV
Produção em escala total   100 ± 1 100 ± 2 mV
Temperatura de deslocamento zero.   ± 0.8 ± 2 % F.S.
Temperatura de escala completa. ± 0.8 ± 2 % F.S.
Temporário compensado. 0 ~ 70 oC
Temperatura de funcionamento -20 a 80 oC
Temperatura de armazenamento -40 ~ 125 oC
Sobrecarga admissível Tomar o valor menor entre 3 vezes a escala completa ou 80MPa
Pressão de explosão 5x a escala completa
Estabilidade a longo prazo 0.2 %  F.S./ano
Material do diafragma 316L
Resistência ao isolamento ≥ 200MΩ 100VDC
Vibração Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque. 100 g, 11 ms
Tempo de resposta ≤ 1 ms
Selo de anel O Goma nitrílica ou goma fluorada
Meio de enchimento Óleo de silício
Peso ~ 20 g
Os parâmetros são ensaiados nas seguintes condições: 10V @ 25oC

Esboço Construção
Dimensão Mini Sensor de Pressão de 15mm 10V Alimentação Sensor de Pressão de Silício Difundido Compacto Núcleo do Sensor Eletrônico 4

Conexão elétrica e compensação

Mini Sensor de Pressão de 15mm 10V Alimentação Sensor de Pressão de Silício Difundido Compacto Núcleo do Sensor Eletrônico 5



Exemplos de seleção
Mini Sensor de Pressão de 15mm 10V Alimentação Sensor de Pressão de Silício Difundido Compacto Núcleo do Sensor Eletrônico 6


Dicas de encomenda
1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar o
Ar necessário Apegamento
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou materiais corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.





Perguntas e respostas

1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM

3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.

5Q: Qual é o preço dos produtos?
A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
