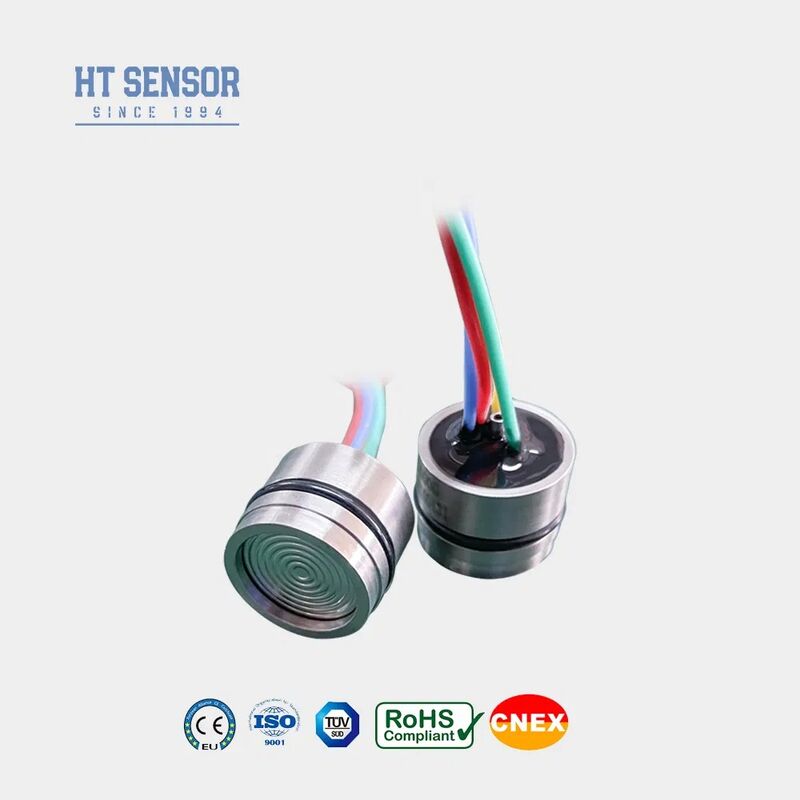

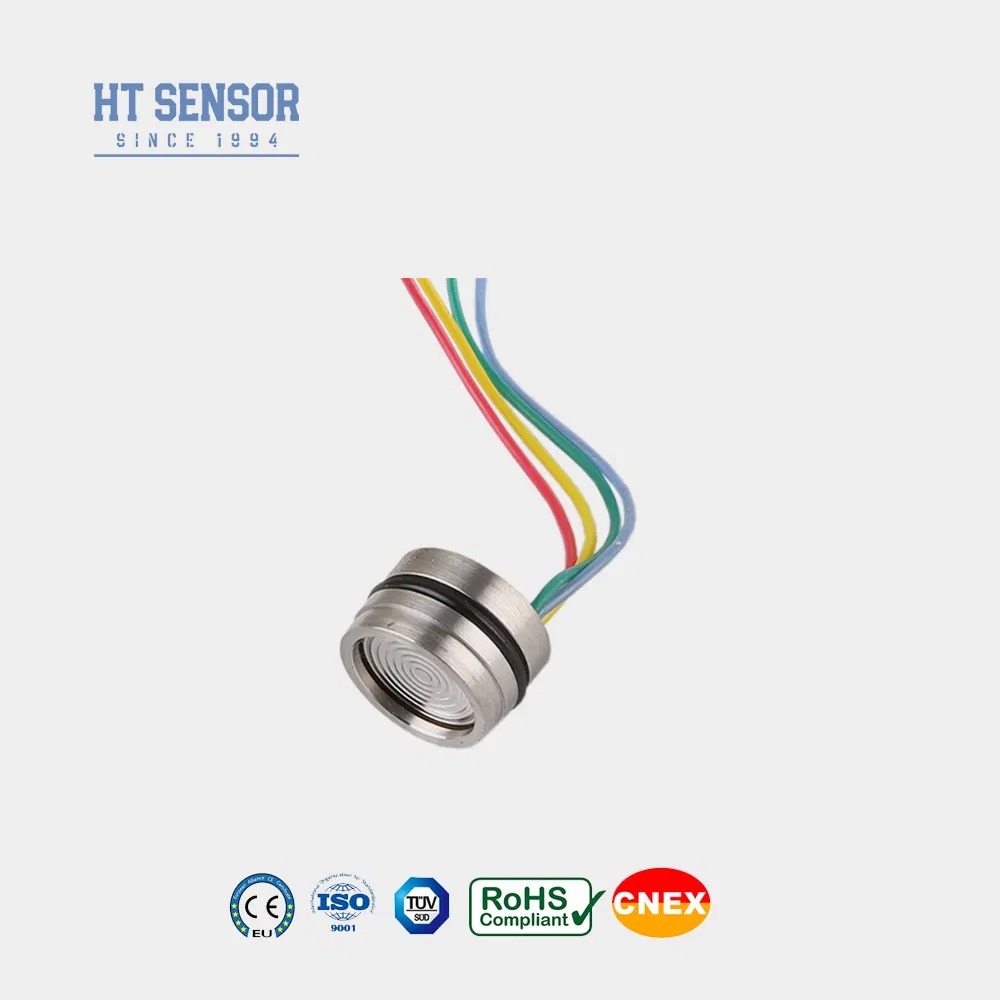

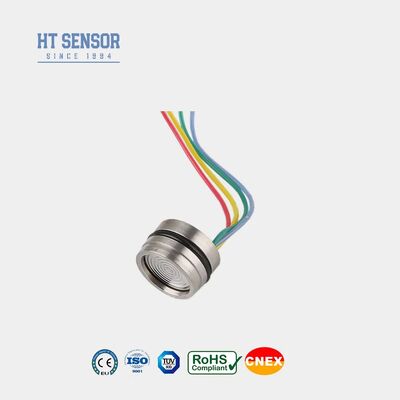

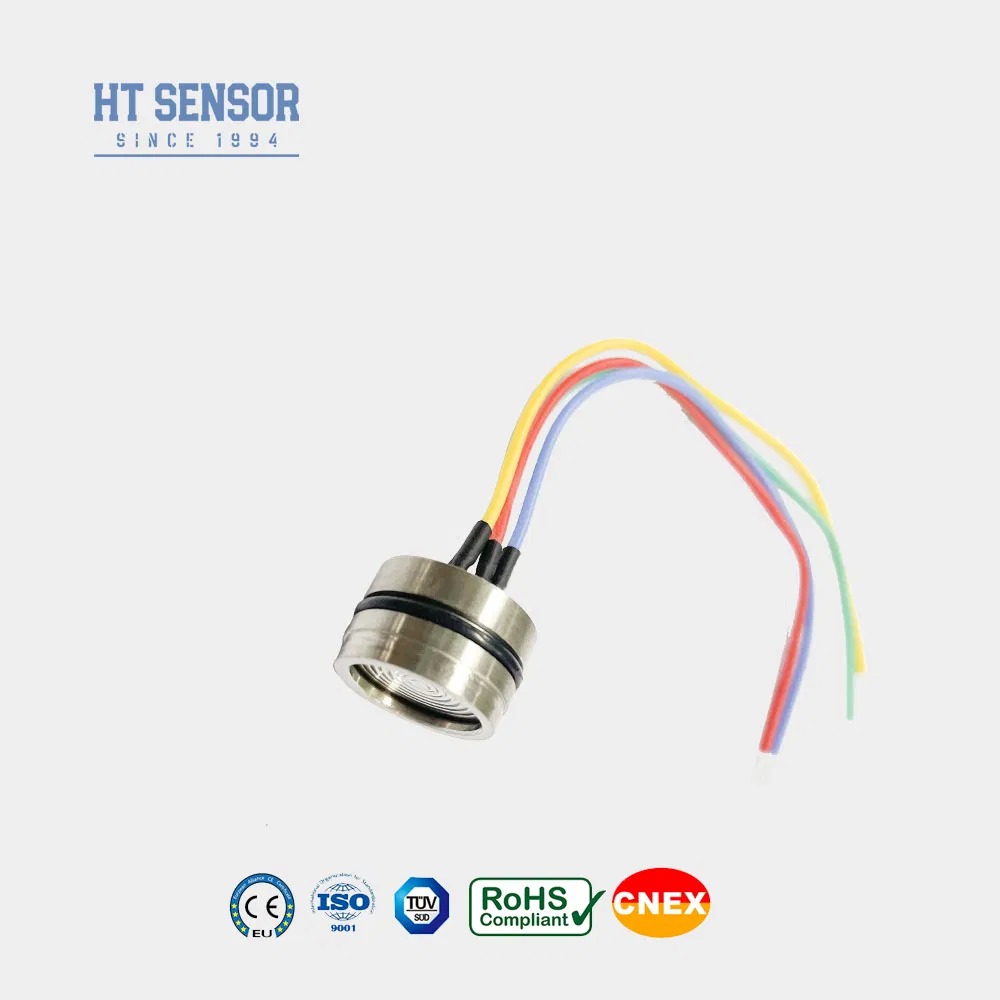

HT19F Célula de sensor de pressão com sensor de nível de compensação de temperatura
Product Details
| Modelo NÃO.: | HT19F | Para: | Transmissor de pressão de silício difuso |
|---|---|---|---|
| Tipo de sinal de saída: | Tipo analógico | processo de produção: | Integração |
| Material: | Aço inoxidável | Tipo de thread: | Não |
| Tipo de fiação: | Quatro fios | Meio de medição: | Gás e líquidos |
| Classificação de IP: | IP65 | Personalizado: | Personalizado |
| Poder: | 1.5mA | Saída: | sinal do milivolt |
| Dia: | 19mm | Compensação de temperatura: | Sim |
| Pacote de Transporte: | caixa | Especificação: | 19mm |
| Marca registrada: | HengTong | Origem: | China |
| Código HS: | 9026209090 | Capacidade de produção: | 50000 PCS/ano |
| Destacar |
Sensor de pressão HT19F com compensação de temperatura,Sensor de nível com compensação de temperatura,Sensor de transmissor de pressão com garantia |
||
Product Description
Sensor de pressão com compensação de temperatura
Introdução:
O HT19F funciona como um sensor de pressão piezoresistivo de silício, com um núcleo constituído por um elemento de silício difuso altamente estável.a pressão dos líquidos e dos gases através da transmissão da pressão doMedium para o diafragma de silício através de um diafragma de isolamento e óleo de silício.A versatilidade do sensor é amplamente utilizada em compressores de ar e refrigeraçãoSistemas
Características do produto:
1.Utilizando tecnologia avançada e caixa de aço inoxidável 316L, juntamente com Materiais como titânio e Hastelloy para o diafragma
2.Utilização de circuitos de película espessa para compensação de temperatura e ponto zero correcção
3.Excelente fiabilidade, repetibilidade e estabilidade
Aplicações:
1. Adequado para medir a pressão de gases e líquidos não corrosivos com 316L compatibilidade com o aço inoxidável
2Aplicado em vários locais de processos industriais, incluindo petróleo, química, metalurgia, energia e hidrologia
3.Utilizado nas indústrias marítima e aeronáutica
4. Adequado para sistemas de controlo hidráulico e pneumático
5.Utilizado em aplicações de controlo de processos
Performance elétrica:
1Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
2Impedância de entrada: 3KΩ~6KΩ
3Impedância de saída:2.5KΩ~6KΩ

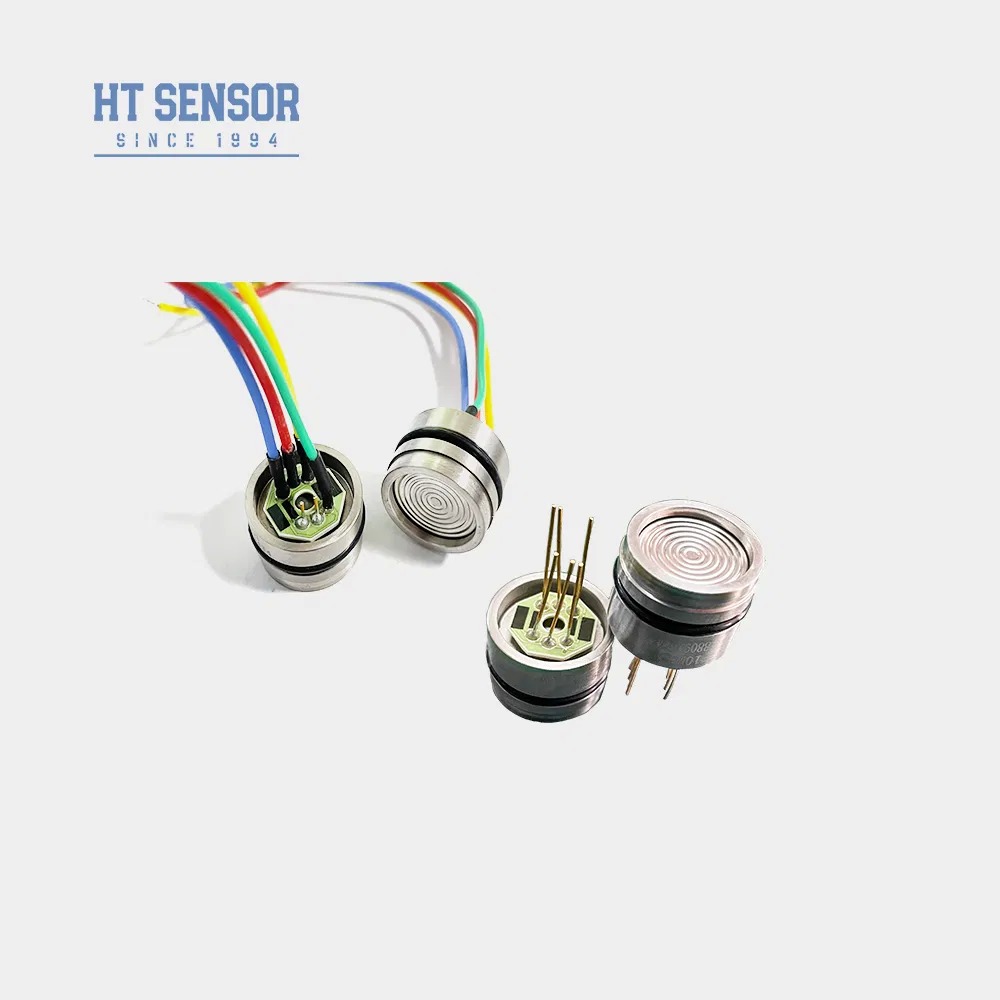

4Conexão elétrica: pinos de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenho: | |||||
| Distância | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Resultado zero | 0 ± 1 | 0 ± 2 | mV | ||
| Saída de span | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Erro de temperatura zero | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Período de erro de temperatura | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Anel de nitril ou anel de flúor | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | cerca de 28 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C | |||||
| Esboço Construção | |
| < 3,5 MPaS | |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Conexão elétrica e compensação |
|
|
| Exemplos de seleção |
| Dicas de encomenda |
estanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
